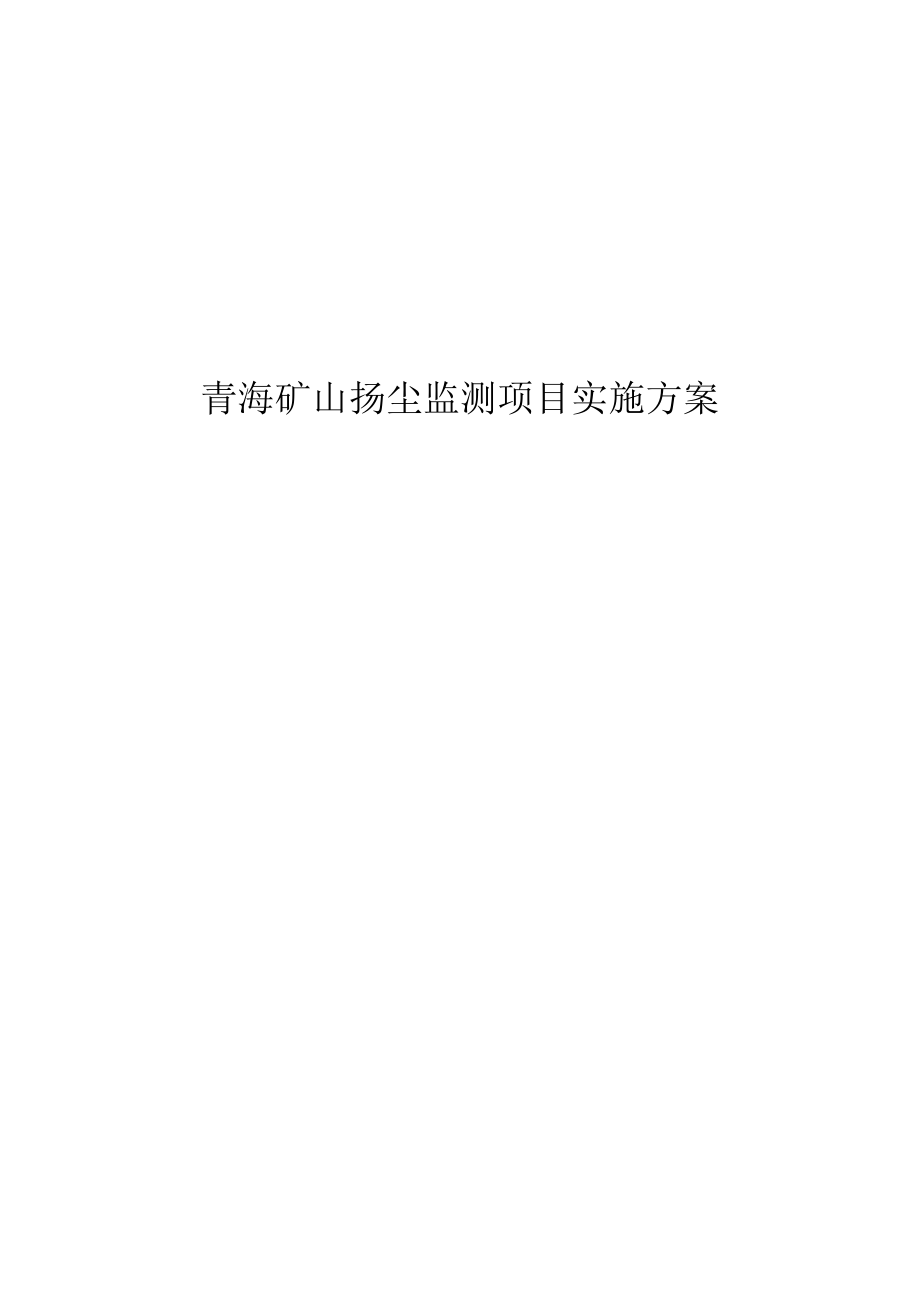

《青海矿山扬尘监测项目实施方案.docx》由会员分享，可在线阅读，更多相关《青海矿山扬尘监测项目实施方案.docx（21页珍藏版）》请在第壹文秘上搜索。
1、青海矿山扬尘监测项目实施方案天津智易时代科技进展有限公司2022.08名目一、背景介绍2*、Ja3三、建设依据3四、实施意义4iL、4六、设施介绍56.1监测系统66.3扬尘监测单元76.4噪声监测单元86.5气象监测单元96.6LED显示屏116.7设外观和支架.*11七、平台软件主要功能127.1系统登陆127.2电子地图位置呈现功能127.3监测因子图形展现137.4历史数据查询147.5污染排名157.6站点管理157.7设施监控157. 8污染物浓度预警168. 9用户管理16八、售后服务179. 1技术培训月艮务178.2产品服务178. 3应急响应服务1717一、背景介绍为推动大
2、气污染综合治理,持续改善全省空气质量,依据相关文件精神，2022年青海省结合实际状况制定了打赢蓝天保卫战三年行动实施方案(20222022年)，文件要求在矿山扬尘综合整治方面，推动露天矿山综合整治。全面完成露天矿山摸底排查，对违反资源环境法律法规、污染环境、破坏生态、未按开发采用方案开采的露天矿山，依法责令停产整治，按期完成整治并经相关部门组织验收合格后方可恢复生产，对不符合相关规划的、无法按期完成环境生态整治的、拒不停产或擅自恢复生产的依法强制关闭；对责任主体灭失的露天矿山，要加强修复绿化、减尘抑尘。随着国发(2022)37号大气污染防治行动方案的印发实施，“扬尘污染”也逐步走入我们的视野，
3、其中，因矿山生产产生的扬尘污染，更是影响城市空气质量的主要缘由之一。因此，实施对生产矿山企业污染物排放实时监控和污染物超标排放准时预警，推动青海矿山企业绿色可持续进展，打好扬尘治理攻坚战是民心所向，大势所趋，也是社会经济高质量进展的必定要求。二、需求分析青海地区矿产资源丰富，矿产资源的勘查开发为青海经济社会持续快速协调健康进展供应了有力保隙。然而在开发当中，一些环境问题也日益凸显，除公认的矿山资源开发过程存在的两大环境公害：矿山固体废物造成的土地铺张和水污染外，矿山的扬尘污染也是不容忽视的环境污染问题。目前已有多个地区，为做好矿山企业扬尘污染整治工作，发布文件，从开采及生产环节、运输环节、料场
4、堆场等各个环节提出了扬尘污染整治措施标准以及扬尘监测系统建设要求，使得矿山环境监测信息透亮化、执法有据化、治理常态化。并且通过监测系统的建设实现更快速感知区域的环境状况，更全面感知在采矿山爆破、破裂、加工、运输等生产过程中扬尘污染的排放，并准时有效实行掌握措施，以期达到爱护环境的目的同时为更进一步的“碧水蓝天”的建设目标供应数据支撑。三、建设依据中华人民共和国大气污染防治法大气污染防治行动方案环境空气质量标准(GB3095-2022)大气污染物综合排放标准(GB16297)京津冀及周边地区落实大气污染防治行动方案实施细则（环发2022104号）中共辽宁省委辽宁省人民政府关于深化贯彻落实新进展理
5、念全面实施非煤矿山综合治理的意见（辽委发（2022）49号）大气污染物综合排放标准（GB16297）计量检定规程一光散射式数字粉尘检测仪（JJG846）环境空气总悬浮颗粒物的测定重量法（GB/T15432）公共场所空气中可吸入颗粒物（PMlO）测定方法-光散射法（WS/T206）污染源在线自动监控（监测）系统数据传输标准（HJ/T212-2005）环境空气颗粒物（PMlO和PM2.5）连续自动监测系统技术要求及检测方法（HJ653）环境空气质量检测点位布设技术法律规范（试行）（HJ664）计算机软件开发法律规范（GB8566-88）电机、低压电器外壳防护等级（GBI498-78）工作场所空气中
6、有害物质监测的采样法律规范（GBZI59-2004）工作场所空气中粉尘测定（GBZ/T192-2007）四、实施意义（D监测系统的实施，可以供应24小时全天候监控手段，变从前的被动管理为现在的主动管理，是单纯的依靠人力无法做到的；（2）减轻了人员巡察带来的各种负担，同时扩大了巡察区域的范围，便于敏捷管理和重点数据监测；（3）监控系统为矿山环境管理建立了一个统一的参考标准，使管理更为系统化(4)通过系统的建设，达到政府及企业各管理部门信息的共享；(5)系统供应历史监测数据留存，为将来城市环境管理和政府监管部门制定严格合理的管理制度和法规，进行扬尘预防及预期分析，供应技术依据。五、系统概述整套系统
7、由颗粒物在线监测仪、数据采集和传输系统、后台数据处理系统及信息监控管理平台共四部分组成。系统集成了物联网、大数据和云计算技术，通过光散射在线监测仪、气象五参数采集设施和采集传输等设施，实现了实时、远程、自动监控颗粒物浓度；数据通过采纳3G网络传输，可以在智能移动平台、桌面PC机等多终端访问；监控平台还具有多种统计和高浓度报警功能，可广泛应用在散货堆场和码头、矿山、混凝土搅拌站以及工厂企业无组织排放的实时监控。系统组成如下图所示：1、感知层：污染源在线监测仪，包括颗粒物浓度监测仪、气象五参数监测仪、噪声监测仪，对颗粒物浓度、气象参数、噪声进行连续自动在线监测;2、传输层：采纳有线、无线、3G等方
8、式传输各种监测数据；3、平台层：数据服务云平台，依托在建监测平台的数据，进行系统分析、供应跨区域、全时间、多层次的数据挖掘和对比，为科学治理雾霾供应数据支撑；4、应用层：面对不同环保局、企业的客户端系统，实现基于Web的污染源实时数据在线监测、现场图像和视频的监控、污染源超标报警、以及面对不同管理层的各种管理与统计分析。在线监测信息监控管理平台可支持各种终端平台通过公网访问，实现了基于Web的污染源实时数据在线监测，现场图像和视频的监控（包括对前端云台和摄像机的实时掌握）、污染源超标报警、以及面对不同管理层的各种管理与统计分析。六、设施介绍6.1监测系统ZWlN-YC06扬尘在线监测终端，是对
9、大气中颗粒物、温湿度、噪声和风速风向等参数（可依据用户需要调配）进行在线实时监测。将采集的数据信息传递到智能云平台进行处理，赐予客户多方面的监测信息。监测对象：扬尘在线监测终端集成颗粒物在线监测仪、气象参数传感器、数据采集板及信息平台等技术为一-体的开放式污染源在线监测终端。适用场所:建筑扬尘、沙石场、堆煤场、秸秆焚烧等无组织烟尘污染源排放及居民区、商业区、道路交通、施工区域等的环境空气质量的在线实时的自动监控。优势：（1）粉尘传感器具有颗粒物浓度连续监测、定时采样以及粉尘浓度超标报警等多种功能。仪器内置鞘气爱护气路,防止光学终端受到污染,协作自校功能，测量稳定牢靠。（2）设施具有联动功能，扬
10、尘监测数据超标时，联动设施实现自动或手动掌握降尘设施，实现准时控尘。（3）监测数据存储时间可不少于3个月，同时支持U盘数据导出。6.2配置参数名称规格/明细设施多功能箱防雨、防尘、防雷、散热保温；供电、信号处理、GPRS传输；高碳钢底材喷涂（防锈），户外安装；可定制丝印；颗粒物传感器检测原理：光散射原理；辨别率：O.lug/m3；粒径通道：PM2.5PM10；检测范围：。IOoOUg/m。（可选）采样周期：60s；环境噪声传感器测量范围：30-130dB;测量误差：3dB；采样速率：48ks高速采样；风速、风向风速：量程：045ms;辨别率：0.lm/s；传感器精确度：0.3ms;启动风速：0
11、.5m/s；风向：量程：0-360；辨别率：1；精确度：3；启动风速：0.5m/s；大气温湿度传感器温度：量程：-40120；辨别率：0.1；精确度：0.3；湿度：量程:0100%RH;辨别率:0.1%RH；精确度：2%RH;6.3扬尘监测单元设施使用激光散射法测量扬尘浓度。用精密流量掌握的真空泵吸入大气中的测试气体送至传感器测量组件。传感器测量组件是以GUStaVMie粒子光散射理论为基础，结合微光电探测技术而制作的一套完整的空气颗粒分布浓度测量系统。系统奇妙设计光敏感区作为粒子散射发生的场所，当粒子经过聚焦激光所形成的光敏感区后，粒子散射的光被探测窗口上的微光电探测器收集，微光电探测器把接
12、收的光强度信号快速、精确的转化为等量电压信号，信号的密集度对应于粒子的单位浓度值，扬尘浓度值进行系数转换后通过数据接口实时输出。采用电子切割器的专利技术测量颗粒物浓度，仪器可更换切割器（供应TSP.PMl0、PM5、PM2.5、PMLO切割器多种选择），内置滤膜采样装置以及鞘气爱护气路，防止光学终端受到污染，协作自校功能，有效延长传感器寿命，测量稳定牢靠。执行标准IS0146441(FS209E)AQ/T42682022技术原理光散射式（光学粒径切割，无需物理粒径切器）粒径通道TSP/PM10/PM5/PM2.5/PM1.0供电12V24V测量示值误差15%示值重复性5%3台仪器的平行性10%
13、通讯方式RS485/RS232辨别率0.1Ug通讯合同ModbusRTU从站最大有效量程010mgm3接口丝扣室外防护等级IP65爱护具备传感器鞘气爱护检测周期默认60s（I-999s可调，建议26s）使用环境温度：TOC50；湿度：85%RH;大气压：86106kpa防爆等级无（选配隔爆爱护箱EXDIIBT4）电池可选配5200mah内置锂电池系统扩展性温度、湿度、可燃气体、氧气、二氧化碳等6.4噪声监测单元ZWIN-YC06-S噪声监测器是指能对声音实现精密测量，简单而精密的设施。本仪器有耐用的结构，在正常操作状况下，可正常使用数年。噪声传感器：技术参数:符合法律规范环境噪声自动监测系统技
