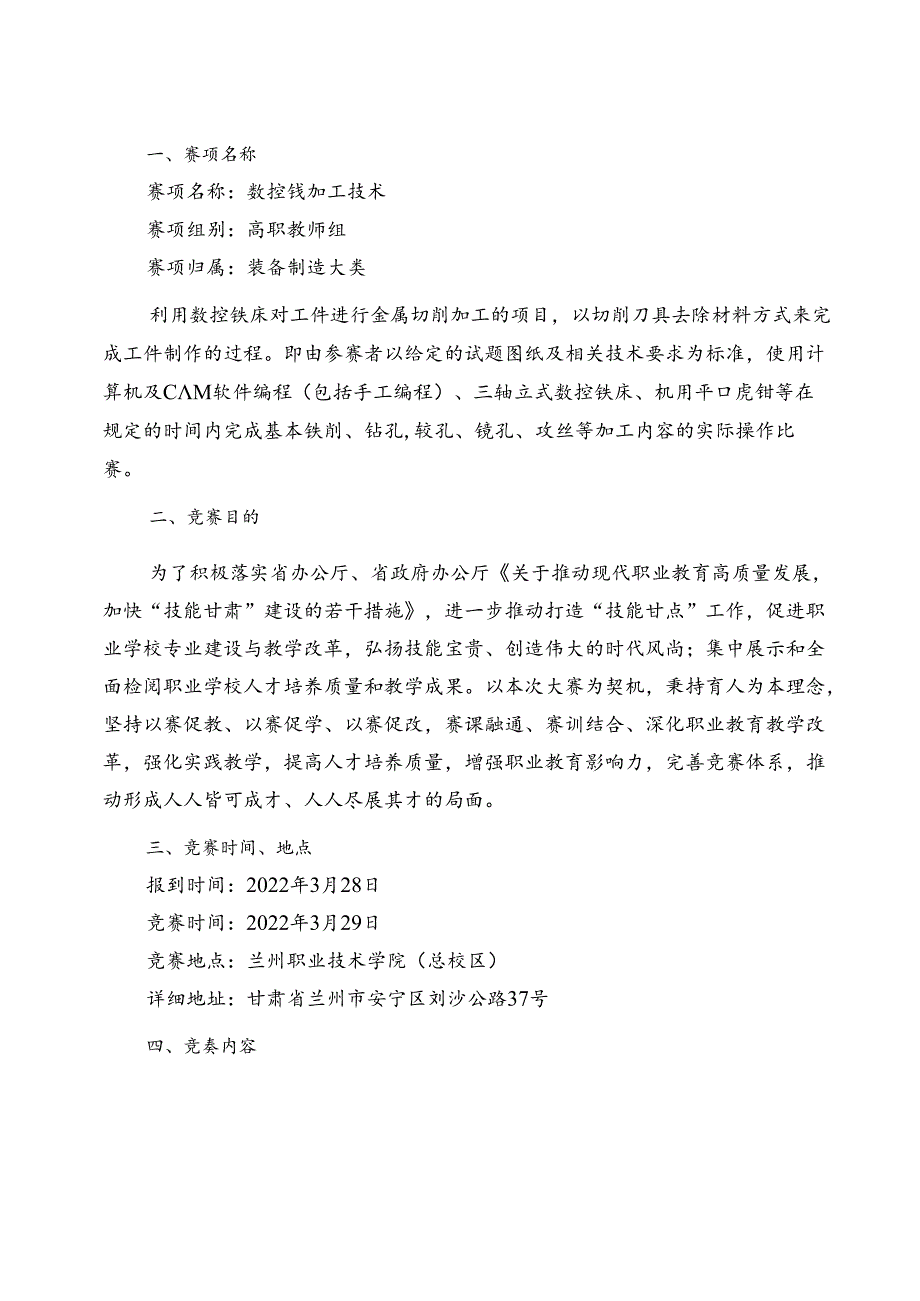

1、一、赛项名称赛项名称：数控钱加工技术赛项组别：高职教师组赛项归属：装备制造大类利用数控铁床对工件进行金属切削加工的项目，以切削刀具去除材料方式来完成工件制作的过程。即由参赛者以给定的试题图纸及相关技术要求为标准，使用计算机及CM软件编程（包括手工编程）、三轴立式数控铁床、机用平口虎钳等在规定的时间内完成基本铁削、钻孔,较孔、镜孔、攻丝等加工内容的实际操作比赛。二、竞赛目的为了积极落实省办公厅、省政府办公厅关于推动现代职业教育高质量发展，加快“技能甘肃”建设的若干措施，进一步推动打造“技能甘点”工作，促进职业学校专业建设与教学改革，弘扬技能宝贵、创造伟大的时代风尚；集中展示和全面检阅职业学校人才

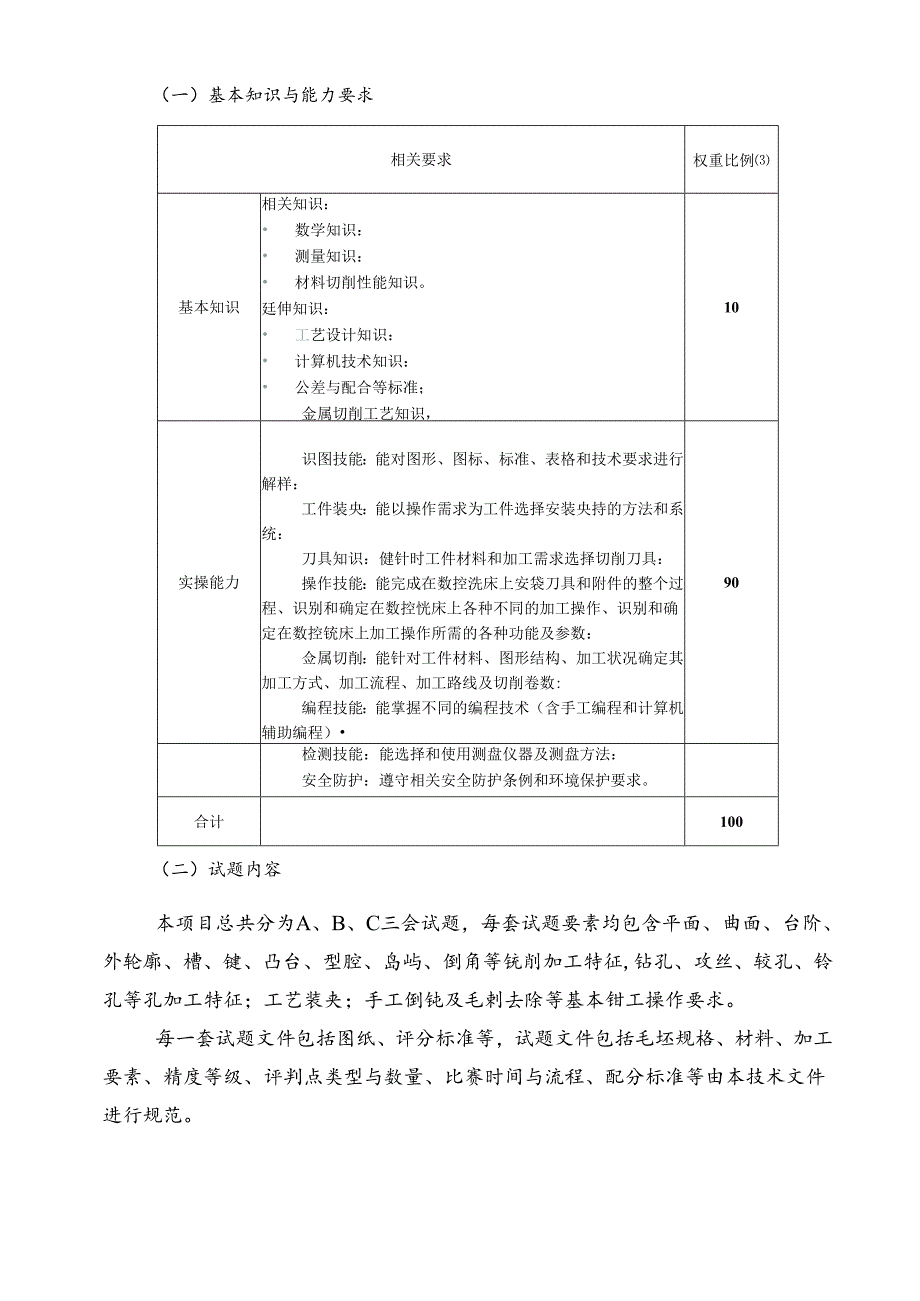

2、培养质量和教学成果。以本次大赛为契机，秉持育人为本理念，坚持以赛促教、以赛促学、以赛促改，赛课融通、赛训结合、深化职业教育教学改革，强化实践教学，提高人才培养质量，增强职业教育影响力，完善竞赛体系，推动形成人人皆可成才、人人尽展其才的局面。三、竞赛时间、地点报到时间：2022年3月28日竞赛时间：2022年3月29日竞赛地点：兰州职业技术学院（总校区）详细地址：甘肃省兰州市安宁区刘沙公路37号四、竞奏内容（一）基本知识与能力要求相关要求权重比例基本知识相关知识： 数学知识： 测量知识： 材料切削性能知识。廷伸知识： 工艺设计知识： 计算机技术知识： 公差与配合等标准；金属切削工艺知识，10实操
3、能力识图技能：能对图形、图标、标准、表格和技术要求进行解样：工件装央：能以操作需求为工件选择安装央持的方法和系统：刀具知识：健针时工件材料和加工需求选择切削刀具：操作技能：能完成在数控洗床上安袋刀具和附件的整个过程、识别和确定在数控恍床上各种不同的加工操作、识别和确定在数控铳床上加工操作所需的各种功能及参数：佥属切削：能针对工件材料、图形结构、加工状况确定其加工方式、加工流程、加工路线及切削卷数:编程技能：能掌握不同的编程技术（含手工编程和计算机辅助编程）90检测技能：能选择和使用测盘仪器及测盘方法：安全防护：遵守相关安全防护条例和环境保护要求。合计100（二）试题内容本项目总共分为A、B、C

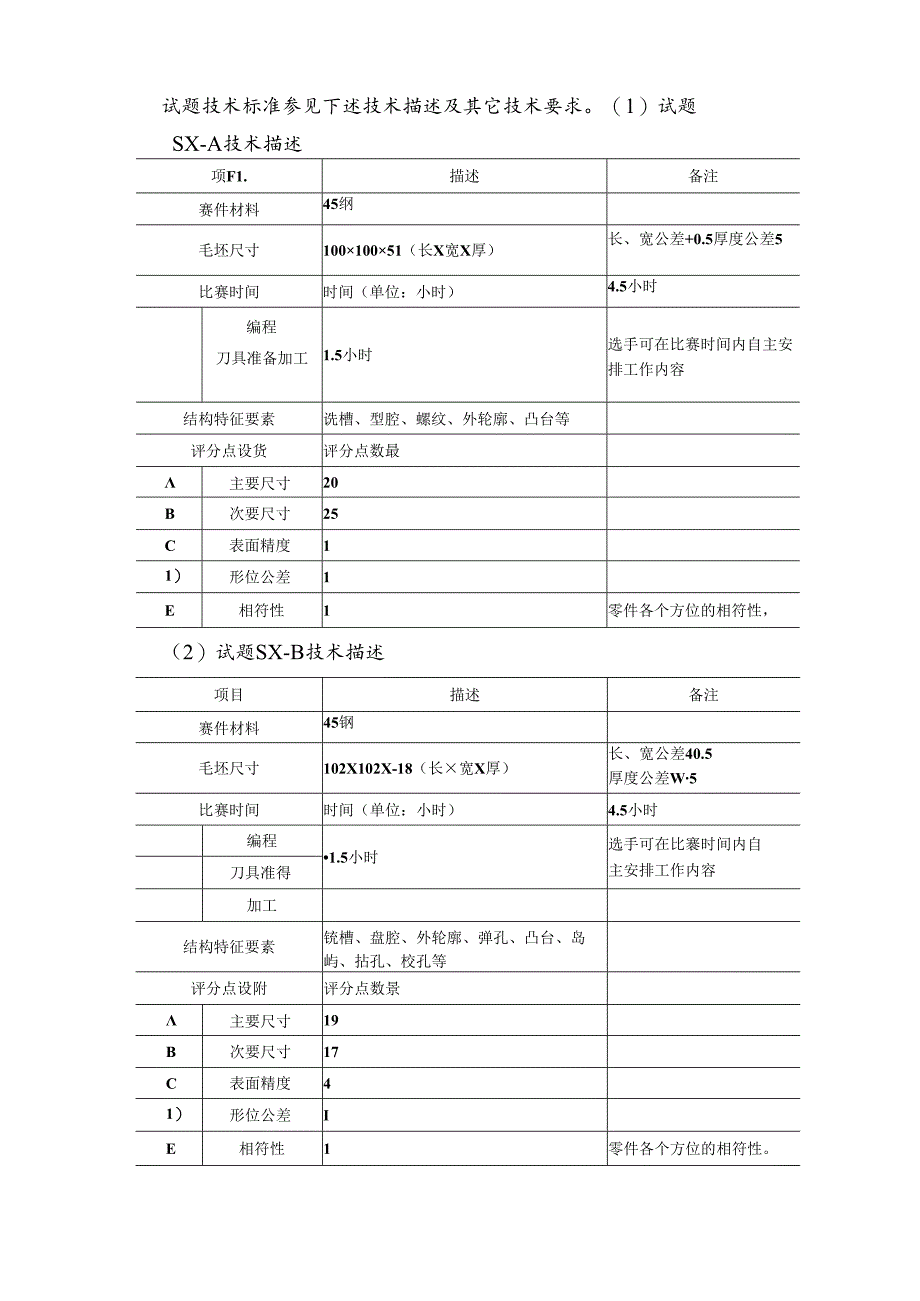

4、三会试题，每套试题要素均包含平面、曲面、台阶、外轮廓、槽、键、凸台、型腔、岛屿、倒角等铳削加工特征,钻孔、攻丝、较孔、铃孔等孔加工特征；工艺装夹；手工倒钝及毛剌去除等基本钳工操作要求。每一套试题文件包括图纸、评分标准等，试题文件包括毛坯规格、材料、加工要素、精度等级、评判点类型与数量、比赛时间与流程、配分标准等由本技术文件进行规范。试题技术标准参见下述技术描述及其它技术要求。（1）试题SX-A技术描述项F1.描述备注赛件材料45纲毛坯尺寸10010051（长X宽X厚）长、宽公差+0.5厚度公差5比赛时间时间（单位：小时）4.5小时编程刀具准备加工1.5小时选手可在比赛时间内自主安排工作内容结构
5、特征要素诜槽、型腔、螺纹、外轮廓、凸台等评分点设货评分点数最主要尺寸20B次要尺寸25C表面精度11）形位公差1E相符性1零件各个方位的相符性，（2）试题SX-B技术描述项目描述备注赛件材料45钢毛坯尺寸102X102X-18（长宽X厚）长、宽公差40.5厚度公差W5比赛时间时间（单位：小时）4.5小时编程1.5小时选手可在比褰时间内自主安排工作内容刀具准得加工结构特征要素铳槽、盘腔、外轮廓、弹孔、凸台、岛屿、拈孔、校孔等评分点设附评分点数景主要尺寸19B次要尺寸17C表面精度41）形位公差IE相符性1零件各个方位的相符性。试题SX-C技术描述项F1.描述备注赛件材料45纲毛坯尺寸II1.n1
6、0210253长X宽X耳长、宽公差+0.5厚度公差+O5比赛时间时间（单位:小时）1.5小时编程刀具准备加工4.5小时选手可在比褰时间内自主安排工作内容结构特征要素钻孔、攻丝、外轮廓、型腔、凸台、曲面等评分点设置评分点数fitA主委尺寸17B次要尺寸18C表面精度-1D形位公差1E相符性1零件各个方位的相符性，（4）试题精度标准序号项目精度标准备注主要尺寸1尺寸公差IT=92校孔IT73锁孔IT74内、外螺纹IT65形位公差ISOHO1.次要尺寸1未标注尺寸公差GBT1H(M-2OOOf级未标注尺寸公差2螺纹深度（或长度）+23孔深度+0.5钻孔4半径GBT1804-2000f侬未标注尺寸公差
7、5角度0.5。未标注尺寸公差表面侦录1表面精度Ra3.20.8（5）试题其它技术要求:1）每套试题至少包括1个形位公差；2）能够使用推荐刀具中的刀具完成模块制作；3）能够使用推荐量具中量具完成模块的检测；4）对于M6摞纹的底孔深度不子测量。（6）任务书：见附件1、附件2五、竞赛规则（一）试题命制办法本届数控铳（高职教师组）项目比赛试题参照国家职业标准数控铳工国家职业技能标准中规定的技术要求设计。根据工作文件要求组织命题，竞赛采用公开样题和评判标准的方式进行，赛前不少于30天同技术工作文件一同公布。正式比赛试题，仅对样题内容进行30%以内的修改。（二）竞赛流程安排表一：竞赛流程序号工作项目工作内
8、容1赛前培训介绍竟赛技术规则等技能竞羽、全国选拔通用规则要求：由裁判长负责时裁判员培训本项目的竞奏规则、竞赛流程、评判方法及安全防护等规则。2裁判分组现场监督、检测监督、安全监督及主观评判等若干小组。3选手抽签要前统一抽取出场顺序.1熟悉设备选手熟悉设备及设施1小时/人.5比赛流程或题共A、B,C三套，现场由裁判长负诳抽取试腮、工位号，随后进行编捏、刀具准备、夹具安装、找正、加工等相关工作均包括在竞赛时间内.6比赛起止竞赛开始与结束以裁判长衿声为准。竞赛结束选手应在1分钟内将赛件、实件图样及柒它规定的物品交至指定地点，选F每晚提交1分神（不足1分钟按1分钟计）扣除竞姿成绩5分.7比赛延时在特殊
9、情况下,只能内战判长决定是否延长竞赛时间.表二：竞赛日时间安排（初步安排）时间上午场选手下午场选手裁判员7:30-8:00检录、入场8:00-12:30编程、加工操作12:30-13:00清扫机床、退场检录执战13:00-13:30检录、入场检测13:30-18:00编程、加工操作18:00-18:30清扫机床、退场*竞赛起始时间仅供参考，以实际比赛现场秩序册为准.六、竞赛环境-）比赛区域思面积约600平方米。净空高度不低于35m,采光、照明和通风良好，环境温度、温度符合设备使用规定，同时满足选手的正常竞赛要求。二）赛场主通道宽3m,符合紧急疏散要求。三）赛场提供稳定的水、电、气源和供电应急设
10、备，配置备用发电机，并有保安、公安、消防、设备维修和电力抢险人员待命，以防突发事件。四）赛场布置6个赛位，备用赛位1个。各单元均提供380V、220V电源供电设备。五）赛场设维修服务、医疗、生活补给站等公共服务区，为选手和赛场人员提供服务；设有指导教师进入现场指导的专门通道；同时设有安全通道,大赛观摩.采访人员在安全通道内活动，保证大赛安全有序进行。六）赛区内包括厕所、医疗点、维修服务站、生活补给站、垃圾分类收集点等都在警戒线范围内，确保大赛在相对安全的环境内进行。七、技术规范（一）竞赛通用要求1.所有参赛人员需自觉遵守国家法律法规，维护公共和职业道德准则。2 .所有参赛人员应遵守2022年甘
11、肃省职业技能大赛组委会的相关规定。3 .赛场内禁止使用未经批准的U盘等存储设备，任何人禁止记录与拍照图纸及赛件。任何人不得将赛场统一提供的U盘、图纸带出比赛场地。4 .各类赛务人员必须统一佩戴由大赛组委会签发的相关证件，着装整齐。5 .除现场裁判员和参赛选手外，其他人员不得进入比赛区域。赛场安全员、设备和软件技术支持人员、工作人员必须在指定区域等待，未经裁判长允许不得进入比赛区域，候场选手不得进入赛场。（一）裁判员工作内容和要求6 .裁判员的工作内容1）裁判员赛前培训。裁判员需在赛前参加裁判工作培训，掌握与执裁工作相关的大赛制度要求和赛项竞赛规则，具体包括：竞赛技术规则、竞赛技术平台、评分方式
12、、评分标准、成绩管理流程、安全注意事项和安全应急预案等。2）裁判员分组。在裁判长的安排下，对裁判员进行分组，并明确组内人员分工及工作职责、工作流程和工作要求等。裁判员按工作需要，由裁判长将其分成若干小组开展工作。检测裁判要承担检测监督、主观评价、表面粗糙度测量、螺纹测量、检测结果记录复核等工作。各小组在裁判长的统一安排下开展相应工作。3）赛前准备。裁判执裁前对赛场设备设施的规范性、完整性和安全性进行检查，做好执裁的准备工作。4）现场执裁。现场裁判负责引导选手在赛位或等候区域等待竞赛指令。期间，现场裁判需向选手宣读竞赛须知。提醒选手遵照安全规定和操作规范进行比赛。竞赛过程中，裁判员不得接近选手，
