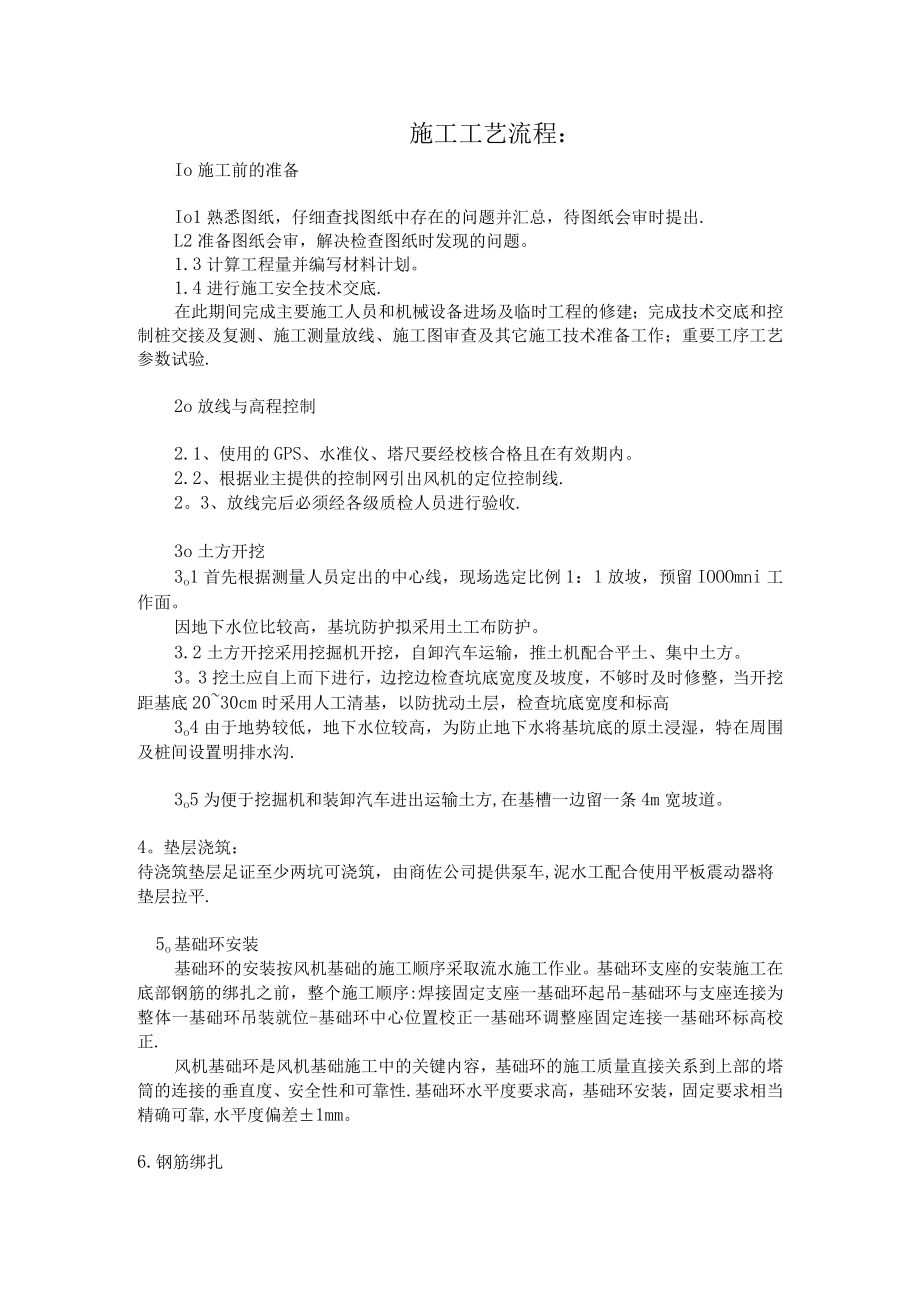

1、施工工艺流程：Io施工前的准备Io1熟悉图纸，仔细查找图纸中存在的问题并汇总，待图纸会审时提出.L2准备图纸会审，解决检查图纸时发现的问题。1.3计算工程量并编写材料计划。1.4进行施工安全技术交底.在此期间完成主要施工人员和机械设备进场及临时工程的修建；完成技术交底和控制桩交接及复测、施工测量放线、施工图审查及其它施工技术准备工作；重要工序工艺参数试验.2o放线与高程控制2.1、使用的GPS、水准仪、塔尺要经校核合格且在有效期内。2.2、根据业主提供的控制网引出风机的定位控制线.2。3、放线完后必须经各级质检人员进行验收.3o土方开挖3o1首先根据测量人员定出的中心线，现场选定比例1：1放坡
2、，预留IOOOmni工作面。因地下水位比较高，基坑防护拟采用土工布防护。3.2土方开挖采用挖掘机开挖，自卸汽车运输，推土机配合平土、集中土方。3。3挖土应自上而下进行，边挖边检查坑底宽度及坡度，不够时及时修整，当开挖距基底2030cm时采用人工清基，以防扰动土层，检查坑底宽度和标高3o4由于地势较低，地下水位较高，为防止地下水将基坑底的原土浸湿，特在周围及桩间设置明排水沟.3o5为便于挖掘机和装卸汽车进出运输土方,在基槽一边留一条4m宽坡道。4。垫层浇筑：待浇筑垫层足证至少两坑可浇筑，由商佐公司提供泵车,泥水工配合使用平板震动器将垫层拉平.5o基础环安装基础环的安装按风机基础的施工顺序采取流水

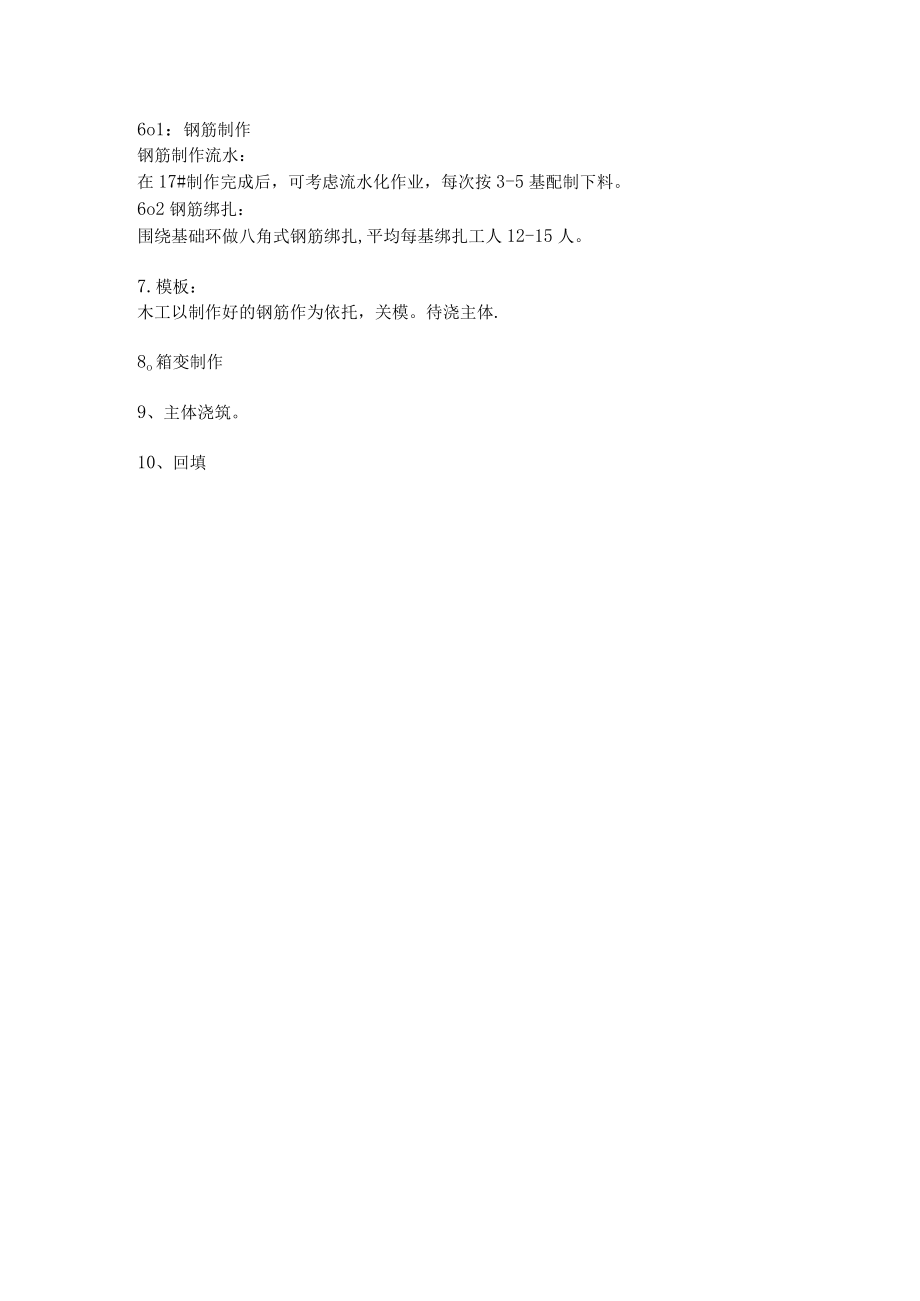

3、施工作业。基础环支座的安装施工在底部钢筋的绑扎之前，整个施工顺序:焊接固定支座一基础环起吊-基础环与支座连接为整体一基础环吊装就位-基础环中心位置校正一基础环调整座固定连接一基础环标高校正.风机基础环是风机基础施工中的关键内容，基础环的施工质量直接关系到上部的塔筒的连接的垂直度、安全性和可靠性.基础环水平度要求高，基础环安装，固定要求相当精确可靠,水平度偏差1mm。6.钢筋绑扎6o1：钢筋制作钢筋制作流水：在17#制作完成后，可考虑流水化作业，每次按3-5基配制下料。6o2钢筋绑扎：围绕基础环做八角式钢筋绑扎,平均每基绑扎工人12-15人。7.模板：木工以制作好的钢筋作为依托，关模。待浇主体.8o箱变制作9、主体浇筑。10、回填
