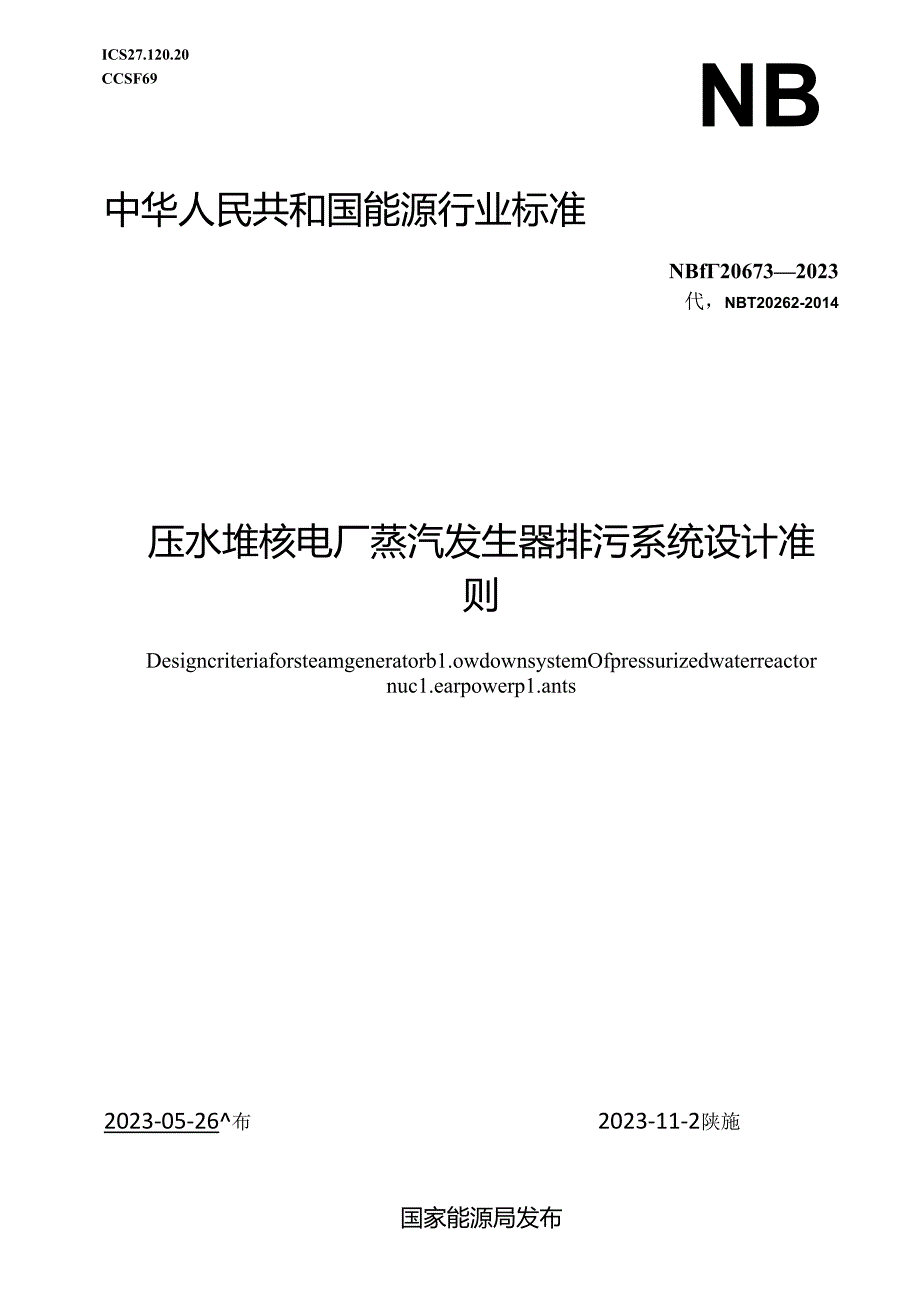

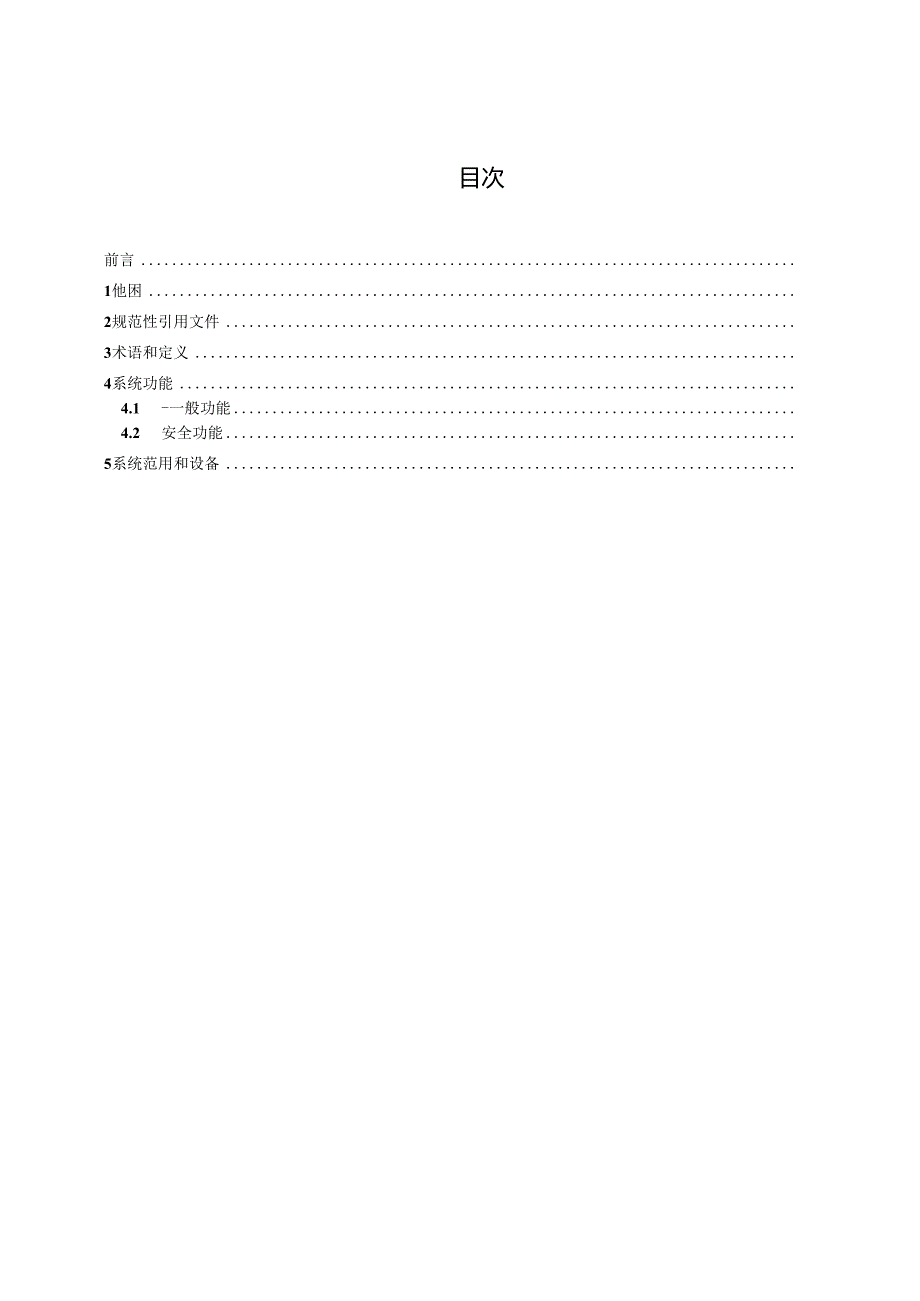

1、ICS27.120.20CCSF69NB中华人民共和国能源行业标准NBf206732023代，NBT20262-2014压水堆核电厂蒸汽发生器排污系统设计准则Designcriteriaforsteamgeneratorb1.owdownsystemOfpressurizedwaterreactornuc1.earpowerp1.ants2023-05-26布2023-11-2陕施国家能源局发布目次前言1他困2规范性引用文件3术语和定义4系统功能4.1 -一般功能4.2 安全功能5系统范用和设备6安全等级及抗凝分类27设计准则27.1 系统设计准则27.2 机械设计准则37.3 电气、仪控设计

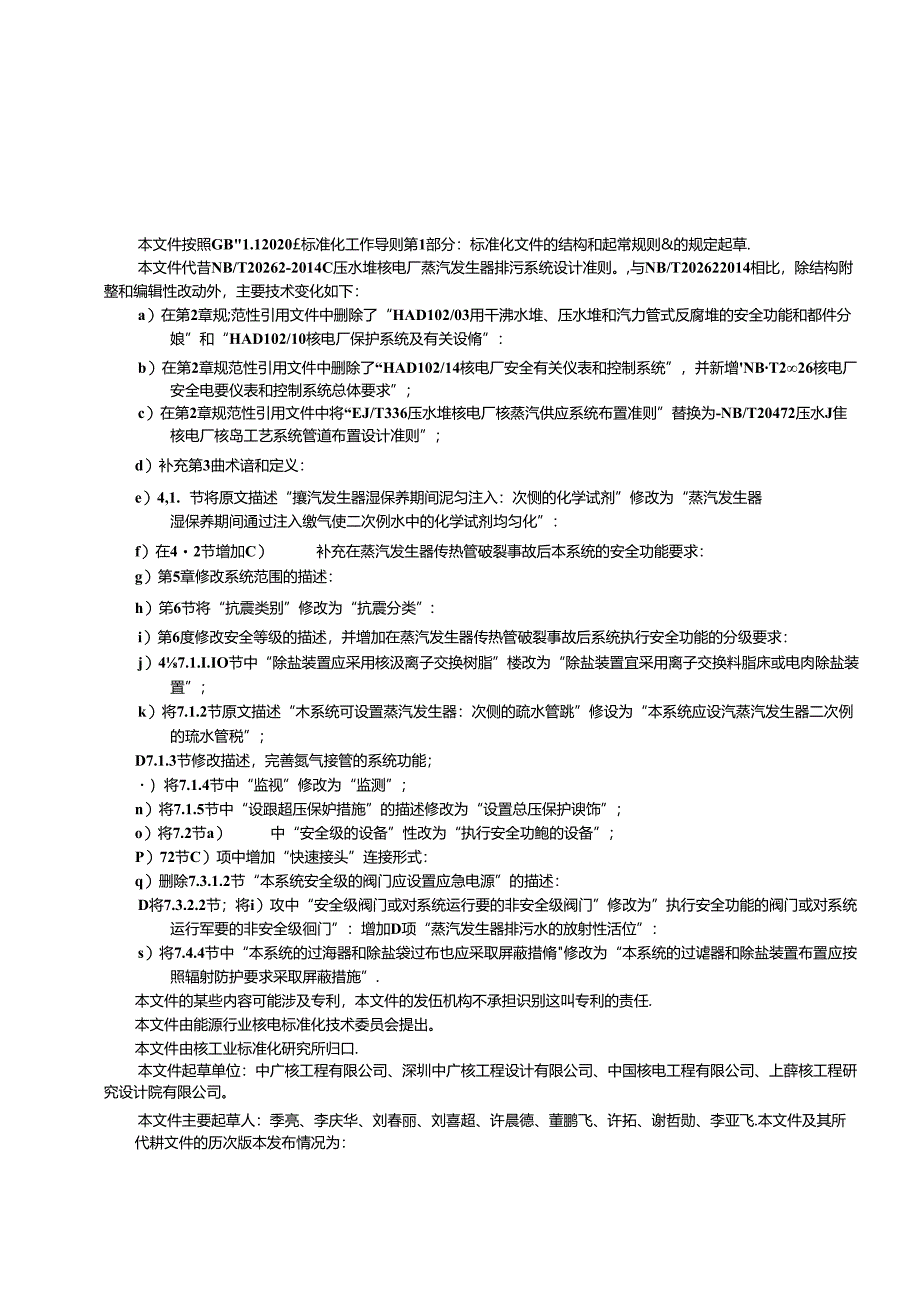

2、准则37.4 布Jfi1.设r准则47.5 试验和维修要求4本文件按照GB1.12020标准化工作导则第1部分：标准化文件的结构和起常规则&的规定起草.本文件代昔NB/T20262-2014C压水堆核电厂蒸汽发生器排污系统设计准则。,与NB/T202622014相比，除结构附整和编辑性改动外，主要技术变化如下：a）在第2章规;范性引用文件中删除了“HAD102/03用干沸水堆、压水堆和汽力管式反腐堆的安全功能和都件分娘”和“HAD102/10核电厂保护系统及有关设脩”：b）在第2章规范性引用文件中删除了“HAD102/14核电厂安全有关仪表和控制系统”，并新增NBT226核电厂安全电要仪表和控
3、制系统总体要求”；c）在第2章规范性引用文件中将“EJ/T336压水堆核电厂核蒸汽供应系统布置准则”替换为-NB/T20472压水J隹核电厂核岛工艺系统管道布置设计准则”；d）补充第3曲术谙和定义：e）4,1.节将原文描述“攘汽发生器湿保养期间泥匀注入：次恻的化学试剂”修改为“蒸汽发生器湿保养期间通过注入缴气使二次例水中的化学试剂均匀化”：f）在42节增加C）补充在蒸汽发生器传热管破裂事故后本系统的安全功能要求：g）第5章修改系统范围的描述：h）笫6节将“抗震类别”修改为“抗震分类”:i）第6度修改安全等级的描述，并增加在蒸汽发生器传热管破裂事故后系统执行安全功能的分级要求：j）47.1.I.
4、IO节中“除盐装置应采用核汲离子交换树脂”楼改为“除盐装置宜采用离子交换料脂床或电肉除盐装置”；k）将7.1.2节原文描述“木系统可设置蒸汽发生器：次侧的疏水管跳”修设为“本系统应设汽蒸汽发生器二次例的琉水管税”；D7.1.3节修改描述，完善氮气接管的系统功能；）将7.1.4节中“监视”修改为“监测”；n）将7.1.5节中“设跟超压保妒措施”的描述修改为“设置总压保护谀饰”；o）将7.2节a）中“安全级的设备”性改为“执行安全功鲍的设备”；P）72节C）项中增加“快速接头”连接形式：q）删除7.3.1.2节“本系统安全级的阀门应设置应急电源”的描述：D将7.3.2.2节；将i）攻中“安全级阀门
5、或对系统运行要的非安全级阀门”修改为”执行安全功能的阀门或对系统运行军要的非安全级徊门”：增加D项“蒸汽发生器排污水的放射性活位”：s）将7.4.4节中“本系统的过海器和除盐袋过布也应采取屏蔽措脩修改为“本系统的过谑器和除盐装置布置应按照辐射防护要求采取屏蔽措施”.本文件的某些内容可能涉及专利，本文件的发伍机构不承担识别这叫专利的责任.本文件由能源行业核电标准化技术委员会提出。本文件由核工业标准化研究所归口.本文件起草单位：中广核工程有限公司、深圳中广核工程设计有限公司、中国核电工程有限公司、上薛核工程研究设计院有限公司。本文件主要起草人：季亮、李庆华、刘春丽、刘喜超、许晨德、董鹏飞、许拓、谢
6、哲勋、李亚飞.本文件及其所代耕文件的历次版本发布情况为：2014年首次发布为NB,T20262-2014.本次为第一次修订。III压水堆核电厂蒸汽发生器排污系统设计准则本文件规定了压水堆核电厂蒸汽发生器柞污系统设计的基本要求.本文件适用于压水堆核电厂蒸汽发牛.借排污系统的设计.2 般范性引用文件下列文件中的内容通过文中的规慈性引用而构成本文件必不可少的条款,其中,注口期的引用文件，仅该U期对应的版本适用于本文件：不注口期的引用文件,其蚊新板本（包括所有的修改取）适用于本文件.GBT17569压水堆核电厂物项分级NBT20472EE水堆核电厂核岛工艺系统管道布置设计准则NB-T20026核电厂安
7、全正要仪表和控制系统总体要求3 术通和定义下列术语和定义适用于本文件.3.1Steaageneratorb1.vdo*nystea与蒸汽发生瑞二次他排污花相连，用于收集、处理和排放蒸汽发生罂一次他排污水的系统.4 系修功倍4.1 Te功传蒸汽发生零排污系统应具有以下功能：a）收佻、处理和排陂蒸汽发生器二次侧排污水.抖制蒸汽发生器二次储水场：b）对蒸汽发生器二次他进行秋水；c）蒸汽发生器湿保养期间通过注入怒气使一次他水中的化学试剂均匀化：d）为蒸汽发生冷二次偏棒污水的取样提供条件，4.2 安全功修蒸汽发生器排污系统应具有以下安全功能；a）安全无冏离功能，保持安全无完整性：b）在事故工况下,隔J蒸
8、汽发生器排污系统：c）在蒸汽发生器传热管破裂事故后.可通过本系统时破损蒸汽发生器花水以降低液位.防止蒸汽发生器发生满溢（如适用）.5 系施范B1.和设备本系统通常包含执行排污水收集、处理和排放等功能的邮件,主要设备有热交换器，降压装置、过灌器.除盐装置、泉（如适用、闪蒸箱（如适用人阀门、管道和仪表等.6 安全锻及执分类本系统钝件的安全等级和抗鹿分类附遵照GB.T17569的要求划分.木系统执行蒸汽发生器排污网离功使、安全壳隔离功能和作为安全诧屏障延伸的管道和同门属于安全2殴，抗震类.在蒸汽发生器传热管破裂事故后，他过本系统对俄指蒸汽发生器排水的管道和阳门属于安全2蚁.抗震I类（如适用）。本系统
9、执行上述安全功能以外的部分期于其安全级.7 设计法财7.1 系铳设计覆则7.1.1 蒸汽发生推挎水的收集、货期和排放7. I.I.I本系统应能对蒸汽发生器二次IM进行连1川；）.排污方式和拉河流法应根据蒸汽发生器的设计和二回路水化学条件的要求迸行确定，最大连续排污流IA可为限的额定蒸汽流妆，木系统还J具备对单台蒸汽发生JS二次侧定期进行短时间、大流班柞污的使力。7.1. 1.2本系统的工艺流程应包含降温、降压、过滤、除盐和排放等.7.1.1.3本系统应设置流收调节阀对排污流法进行控制。7. I.1.4本系统应设跣降温降压装置对排污水进行冷却和降压，降SA降压后的温度和压力应满足除盐装置正常I：
10、作温度和下游接口系统的运行要求.降温降年装过可采用热交换器和流fit调节网,或采用闪蒸箱和热交换器.7.1. 1.5在使用热交接器进行降温时,应考虑节能的要求.宜采用再生式热交换器对：污水热fit进行网收.7.1.1.6当再生式热交换器不可用影响系统功能时,可同时设置非再生式热交换器.7.1.1.7再生式热交换器的冷却水可使用加I路凝砧水，被加心后的冷即水应网收到给水系统.7.1,1.8在使用闪蒸箱对排污水进行降湿降压时，宜将蒸汽回收到给水系统。7.1,1.9本系统应设置过速除您装置时排污水进行净化，7.I.1.10除款装靴宜采用陶子交换树脂床或电离除盐装置.1.1.1.11 本系统应设置除盐
11、袋置的旁路管妓，1.1.1.12 本系统羟过净化处理后的挂污水应P1.收到凝注水系统或给水系统.当排污水不能同收时，应根据排污水水质和放射性水平.排放到尊放射性废液收集系统或放射件废液收集系统.7.1.2 羔汽发生at水本系统应设置蒸汽发生器二次他的嫉水管战,可设置专用的泉或使用临时泵加快嬴水.7.1.3 Ma生震保养本系统可设置蒸汽发生涔漫保养的显气管畿接【J,用于混匀蒸汽发生器注入二次侧的化学状剂，7.1.4 取样7.1.*1本系统应对净化处理前后的排污水水质进行取样.以睢测蒸汽发生寄二次恻的水质和过淤除盐装附的净化效果。7.1.4.2本系统应对排污水进行放射性测*,以监测蒸汽发生器-次（
12、M向二次侧的泄漏水平，7.1.5超压保妒7.1. 5.1本条统位于降压装曰卜游的低乐部分应设置超压保护设施,弁采取超东联锁保护持施.7.1.6。 2本系统热交换器的疗他或冷却系统宜设置超压保护设施.7.1.7。 保护过滋除盐装置的进口应采取高温联锁保护措施。7. 2机械设计准购本系统机械设计应满足下列要求：3）本系统执行安全功能的设备及其控陋和保护设施，应健在承受任正常运行工况或设计基掂事故工况所达到的系统乐力、温度，并在安全停堆地震载荷下,仍能够执行其嫌定功能：b）本系统采用的材科应与设备或管道所包容的流体共存良好的相容性：O本系统所行管道和设备除T部分为便于维修和JK力试验衙采用法兰或快速
13、接头连接外.其他应采用焊接连接.7.3电气、仪控设计准则7.3.1 电气设计值JII本系统安全相关的电气设计应湎足有关安全级电气设计准则。7.3. 2仪控设计席则7.3.1.1 本系统安全相关的仪衣和控制的设计，应符合NBJT20026行关要求.7.3.1.2 本系统应监测卜列参数：a）蒸汽发生湍的排污水深1:b）热交换器上下游温度：C）降压装置下游压力；d）近沙器和除盐装过的压差：O除盐装置上游温度；0锌列除盐装置排污济ifihgJ发液排放流量：h） 闪燕箱的液位和乐力（仙适用）:i） 网门位置指示（执行安全功能的同门或对系统运行求要的善安全级阀门）:j）蒸汽发生器排污水的放射性活度-7.3
14、.1.3本系统可由流量调节税对川污流量进行自动控制，并设置流的相关报警.7.3.1.I对于使用闪蒸箱的蒸汽发生零排污系统可通过调节闪蒸箱入口流量来实现对每台蒸汽发生器排污水流僦的控制。7. 3.1.5本系统可由流fittf节阀对排污水糜力进行调节,并设置JK力的相关报警和联锁.7.3. 1.6对于使用闪蒸箱的蒸汽发生SR排污系统.宜在闪燕箱蒸汽管道上设置调节网,通过的量控制闪蒸箱的压力,并设置压力的相关报警和联锁，7.3.I.7如接1系统甯要.蒸汽发生器悻污系统应通过调节热交换器冷押水的流址,以控制排污水冷却后的晶度符合除盐装置的要求.以及冷却水回水的温度符合接口系统的要求.并设置温度的相关报
15、警和联锁.7.3.1.8对于使用闪蒸箱的蒸汽发生湍口海系统，应在热交换器下游设置调节闽，通过调节排污水的流盘控制内燕箱的液位，并设置液位的相关报警和联慑.7.3 .1.9本系统应设置自动隔离设施，在和污水压力、温度、流量、放射性活度（如适用八液位（如适用）等卷数异常时，自动隔离相应的排污管税.7.4 布量设计?8用7.4.1 本系统的布巴应遵守卜B/I20472的有关规定。7.4.2 降温装置和排污管道的布置.应防止俳污水在排污管道中出现闪蒸.7.4.3从蒸汽发生器出口到降温降压装置之间的排污管道网干高能管道，布置上应考虑管道破裂造成的厂房超乐以及管道甩击等问遨.7.1.4本系统的过滤器和除盐装置布湿应按照辎射防护要求采取屏蔽措施.7.4.5本系统的布置应便于设住的维修和检查。7. 5成险和雄修要求
