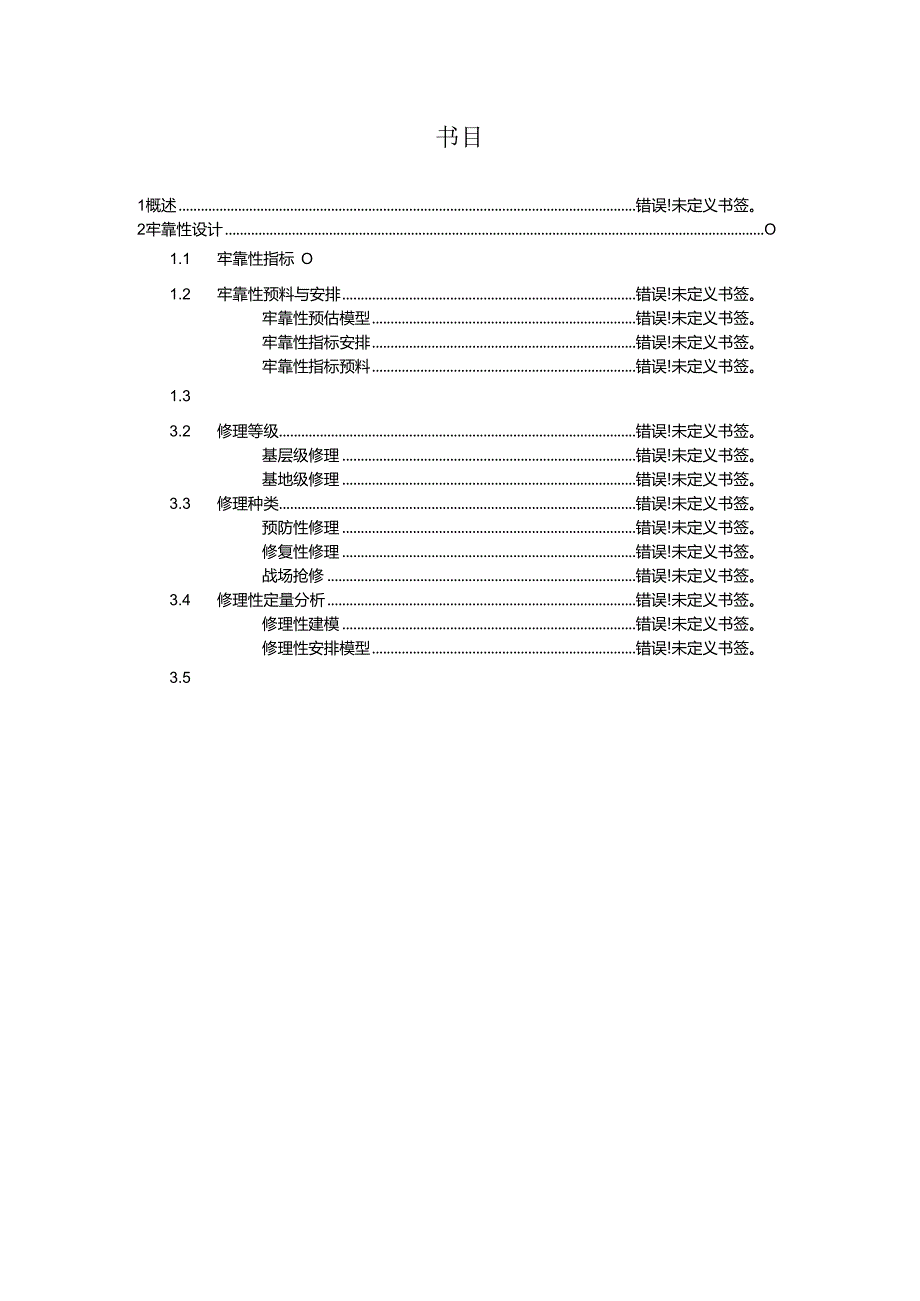

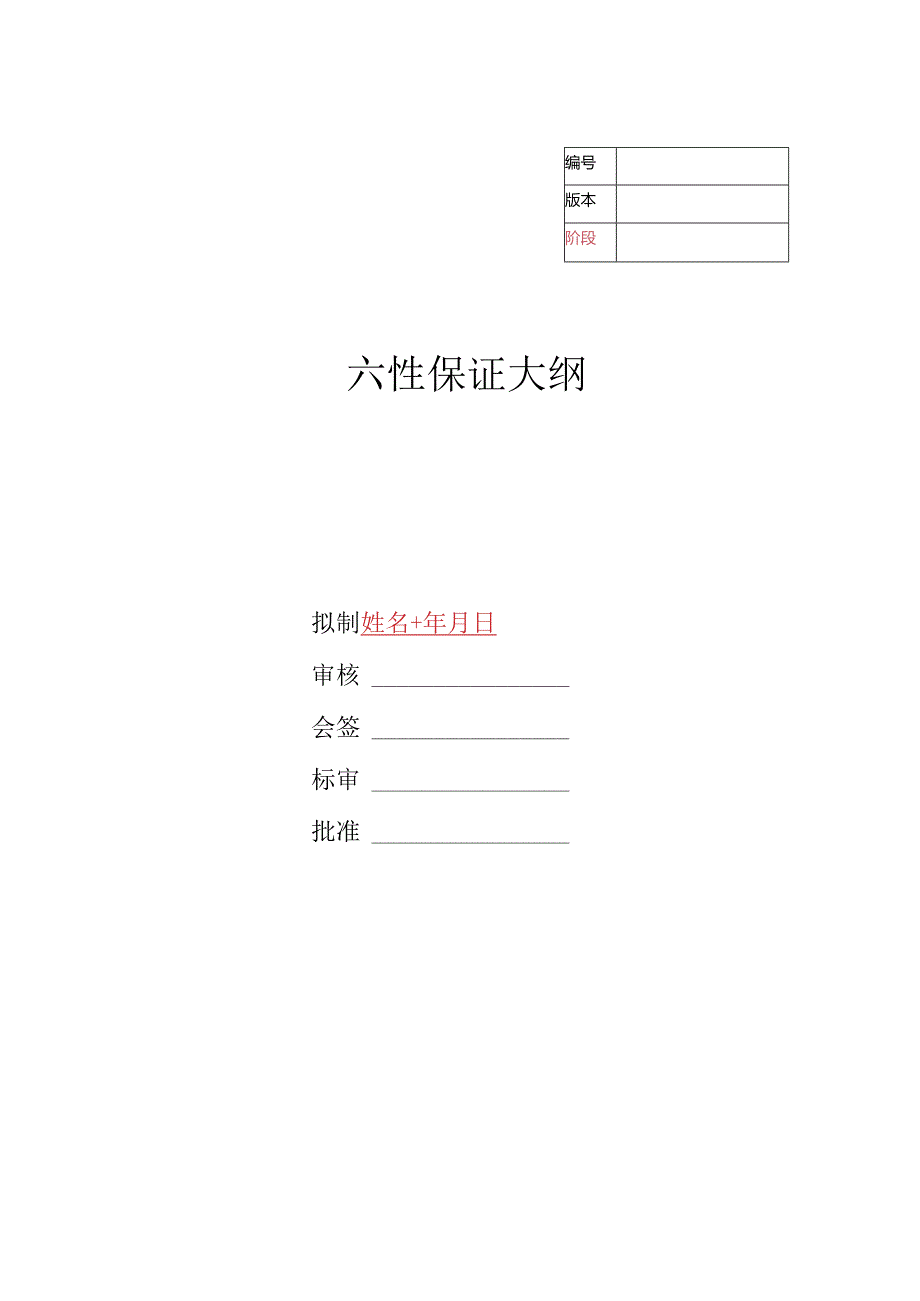

1、编号版本阶段六性保证大纲拟制姓名+年月日审核会签标审批准书目1概述错误!未定义书签。2牢靠性设计O1.1 牢靠性指标O1.2 牢靠性预料与安排错误!未定义书签。牢靠性预估模型错误!未定义书签。牢靠性指标安排错误!未定义书签。牢靠性指标预料错误!未定义书签。1.3 牢靠性措施O2.3.1严格贯彻执行技术标准和设计规范O采纳成熟技术、继承胜利阅历O简化设计1降额设计1冗余设计2容差设计2抗干扰设计2健壮设计3保证工艺牢靠性3元器件、零部件和原材料的选择与选购限制3外协外购限制31.4 牢靠性检查与评估错误!未定义书签。3 3.修理性设计43.1 修理性指标43.2 修理等级错误!未定义书签。基层级
2、修理错误!未定义书签。基地级修理错误!未定义书签。3.3 修理种类错误!未定义书签。预防性修理错误!未定义书签。修复性修理错误!未定义书签。战场抢修错误!未定义书签。3.4 修理性定量分析错误!未定义书签。修理性建模错误!未定义书签。修理性安排模型错误!未定义书签。3.5 修理性设计措施4简化设计4可达性4标准化与互换性5模块化5防差错设计与识别标识5测试性6预防性修理特性6人一机一环境工程6修理平安性6修理保障74 4平安性设计74.1 结构平安性74.2 电气平安性84.3 原材料、元器件选用平安性84.4 运用管理平安性85保障性设计95.1 保障性设计原则95.2 保障性设计基本要求9

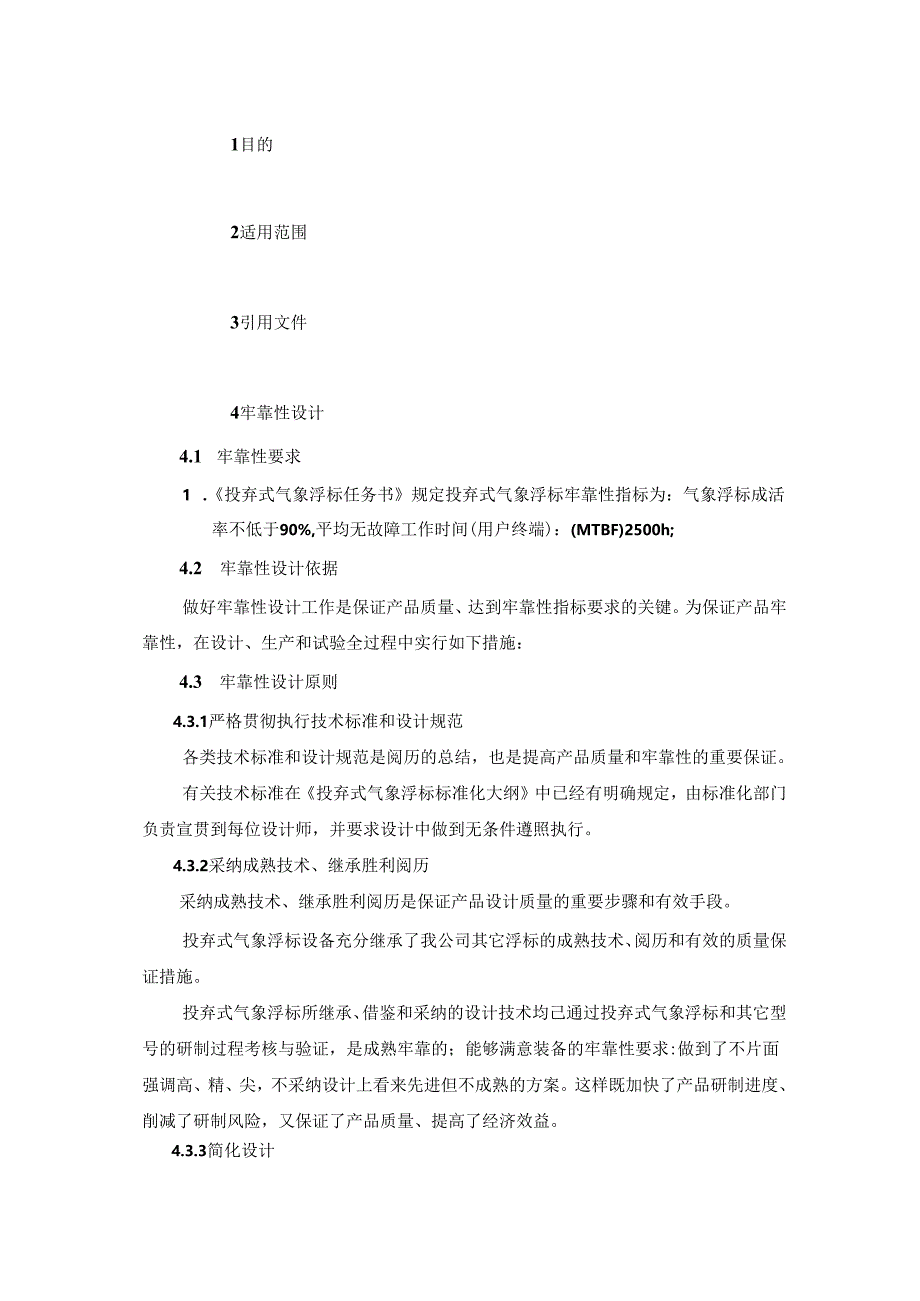

3、5.3 保障资源9供应保障9用户技术、修理资料10保障设施10计量保障10包装、转载、储存、运输105.4 保障性指标评估错误!未定义书签。66测试性设计116.1 测试方案设计错误!未定义书签。6.2 单元自检测内容错误!未定义书签。6.3 测试性设计措施错误!未定义书签。7环境适应性设计I1.7.1 自然环境适应性设计I1.7.2 力学环境适应性设计127.3 热设计127.4 电磁兼容性设计137.5 低温设计137.6 三防设计147.7 抗振设计141目的2适用范围3引用文件4牢靠性设计4.1 牢靠性要求1 .投弃式气象浮标任务书规定投弃式气象浮标牢靠性指标为：气象浮标成活率不低于9
4、0%,平均无故障工作时间(用户终端)：(MTBF)2500h;4.2 牢靠性设计依据做好牢靠性设计工作是保证产品质量、达到牢靠性指标要求的关键。为保证产品牢靠性，在设计、生产和试验全过程中实行如下措施：4.3 牢靠性设计原则4.3.1严格贯彻执行技术标准和设计规范各类技术标准和设计规范是阅历的总结，也是提高产品质量和牢靠性的重要保证。有关技术标准在投弃式气象浮标标准化大纲中已经有明确规定，由标准化部门负责宣贯到每位设计师，并要求设计中做到无条件遵照执行。4.3.2采纳成熟技术、继承胜利阅历采纳成熟技术、继承胜利阅历是保证产品设计质量的重要步骤和有效手段。投弃式气象浮标设备充分继承了我公司其它浮
5、标的成熟技术、阅历和有效的质量保证措施。投弃式气象浮标所继承、借鉴和采纳的设计技术均己通过投弃式气象浮标和其它型号的研制过程考核与验证，是成熟牢靠的；能够满意装备的牢靠性要求:做到了不片面强调高、精、尖，不采纳设计上看来先进但不成熟的方案。这样既加快了产品研制进度、削减了研制风险，又保证了产品质量、提高了经济效益。4.3.3简化设计在投弃式气象浮标产品设计时,首先留意了简化设计，以提高其固有牢靠性:1）在满意规定功能和指标前提下，力求电路和结构设计尽可能地简洁。2）在结构设计时，尽可能运用较少的零组件实现多种功能，以简化组装、削减差错。3）在电气、结构设计时，尽可能使各设备、各模块、各零部件间
6、的连接简洁，以简化运用、修理人员的操作。4）在电气、结构设计时，尽可能地削减选用的标准件、元器件的种类和数量，元器件间的连线尽可能少。5）采纳“系列化、通用化、模块化”的“三化”设计思想。便利维护与运用，提高牢靠性和全寿命周期运用维护性能。6）电路设计时尽量采纳了固态组件，削减分立元器件所占比例。7）最大限度地压缩和限制原材料、元器件、零、组、部件的种类牌号和数量等。4.3.4降额设计1）实行了降额设计措施，合理选择、合理降额运用元器件，在消耗功率、驱动负载、工作电流、耐压实力等方面都做到了留有余量。降额系数一般为0.50.7,满意GJB/Z35对通信电子系统、车辆系统的降额等级最高为I级最低
7、为H1.级的要求。详细降额标准如下：（1）电容器件采纳直流工作电压I级降额（0.50）；（2）电阻和电阻网络采纳电压和功率I级降额（电压0.75,功率0.50）；（3）二极管采纳反向电压、电流和功率I级降额（反向电压0.60,电流0.50,功率0.50）；（4）双极型数字电路采纳最高结温、输出电流和频率I、11级降额（I级最高结温85、输出电流0.80、频率0.80,11级-最高结温100、输出电流0.90、频率0.90）；（5） MOS型数字电路采纳最高结温、输出电流和频率1.II级降额（I级-最高结温85、输出电流0.80、频率0.80.II级-最高结温100输出电流0.90、频率0.90
8、）；（6）模拟电路最高结温/输出电流和功率I、II级降额（I级-最高结温80、输出电流0,70、功率0.70,11级.最高结温95、输出电流0.80、频率0.75）。2）选用接插件时，对其电流、电压指标进行了降额考虑，当须要增加接点电流将电缆芯并联运用时，保证每芯有50%的降额电流。3）对于电缆、导线除了对其电流进行降额外（铜线每平方毫米截面流过电流不得超过7A）,还对其耐压值也进行了降额考虑，尤其是多芯电缆。4）对于电阻器，除外加功率进行降额应用外，还考虑到了在设备应用环境中要低于其极限电压及极限应用温度。5）对于电容器，除外加电压进行降额应用外，还考虑到了在应用中的频率范围及温度极限。6）
9、对于开关器件，除对开关功率降额外，对接点电流也进行了降额应用。7）在结构设计时，保证机械和结构部件所能承受的负载（强度）大于其实际工作时所承受的负载（应力）。4.3.5冗余设计在产品技术设计中：局部采纳了冗余设计措施。4.3.6容差设计1）设计电路时，尤其是关键的电路，实行了相应设计措施保证器件因性能退化或其他各种缘由引起元器件参数改变时，电路的性能仍在允许的公差范围之内，满意最低的性能要求。2）设计电路时，通过适当放宽半导体分立器件的参数允许改变范围（包括制造容差、温度漂移、时间漂移、辐射导致的漂移等），以保证半导体分立器件的参数在肯定范围内改变时，电路仍能正常地工作。3）设计电路时，了解所
10、采纳微电路的电参数改变范围（包括制造容差、温度漂移、时间漂移、辐射导致的漂移等）。并以此为基础，借助有效的手段进行容差设计。4.3.7抗干扰设计电气连接上实行了有效的抗干扰措施，保证产品的牢靠性能。1）设备供电采纳高牢靠的电源转换器和电网滤波器。2）对重要的信号线采纳双绞屏蔽线或同轴屏蔽线，要求屏蔽线处理、双绞处理必需符合工艺规定（屏蔽线屏蔽到根部，屏蔽两端接壳体等）。3）在设备内部线缆的布线设计中，电源线和信号线分开，强信号线和弱信号线分开。1.1.1 3.8健壮设计1）电路设计时，做到了有肯定功率裕量，符合通常应有20%30%的裕量,重要地方可用50%100%的裕量要求。2）保证电路的工作
11、点不处于临界状态。1.1.9 保证工艺牢靠性采纳我公司统一的工艺过程规范，做好质量管理手册（2009版）中规定的生产工艺打算工作，保证工艺质量和牢靠性，确保生产出符合设计质量和工艺要求的产品。1.1.10 元器件、零部件和原材料的选择与选购限制1）通过特性分类分析确定了关键件、重要件，编制了投奔式气象浮标设备特性分析报告2）元器件、零部件、原材料的选用时通过与选购部门沟通和核对各级书目，充分考虑了过时、淘汰、进口等带来的不便等诸多影响因素，目前看，没有元器件、零部件、原材料存在供货不便的隐患。3）所用元器件经过了老化筛选和入厂复验程序。4）未采纳新研制元器件和未经技术鉴定的新研制元器件和材料；
12、5）选购等部门在实施选购过程中严格执行公司质量手册（2009版）和有关程序文件做好选购工作的质量限制，保证选购产品符合规定的要求。1.1.11 外协外购限制做好外协外购单位的质量认证工作，不到无质量保证实力的单位外协外购产品。选购、质量、审核等部门依据GJB1404-92器材供应单位质量保证实力评定、GJB/216-91军工产品质最管理要求与评定导则，组织对外协外购产品生产厂家进行考核和评定，并实行动态管理。向外协外购单位明确质量要求和验收细则及方法；外协外购合同中必需有明确的质量条款和质量责任规定；对外协外购单位进行有效的质量监控，确保外协外购产品的质量与牢靠性。4.4 牢靠性设计评审4.5
13、 牢靠性设计风险限制5修理性设计5.1 修理性要求投弃式气象浮标设备技术协议规定投弃式气象浮标修理性指标为：MTTR不大于0.5ho5.2 修理性设计依据5.3 修理性设计原则在投弃式气象浮标技术设计时，考虑到实现良好的修理性，实行了以下几方面的措施：5.3.1简化设计1）在进行产品设计时，首先对功能进行分析、权衡，然后合并相同或相像功能，消退不必要功能。2）在进行产品设计时，确保满意规定功能要求的前提下，使其结构简洁，尽可能削减产品层次和组成单元数量。3）在产品设计中，尽量采纳标准件或已有零部件，以便削减元器件、零部件的品种与数量。4）须要定期更换或短寿命的元器件和全部连接器要保证能快速拆卸
14、。如选用可以快速拆卸的保险丝管，能快速拆卸型电连接器等。5）结构设计简洁，经过培训后就能理解修理手册等资料。5.3.2可达性1）采纳（机）箱、（模块）板的布局形式，依据投弃式气象浮标技术任务书设计产品结构，做到结构紧凑、布局合理。2）一体化安装结构，便于安装运用和拆卸修理。3）采纳具有快速连接和快速分别功能的电连接器，以便缩短修理时间，电连接器所处的位置便于修理和操作。4）操作面板上的开关、按钮具有良好的性能和较高的牢靠性，并简洁拆卸。5）尽量将易出故障或常常要检测的模块排列在设备的外层或上层。6）每个模块在设备内固定牢靠，须要修理更换时拆装简洁，不需专用工具。7）部件之间、模块之间、以及器件
15、之间有足够的操作空间。5.3.3 标准化与互换性1）最大限度地采纳标准件、通用件、标准模块、典型结构和典型线路，并尽可能地优选，压缩其品种、规格；2）在零件选择中，尽可能选择通用的结构、尺寸及通用的材料、品种、规格，并尽可能系列化；3）简化现有零部件、元器件和原材料的品种规格；4）通过采纳功能模块化设计使其在运用过程中具有良好的互换性。5.3.4 模块化1）在设计时，为了保证产品具有较好的可互换性和可修理性，采纳模块化设计。2）将插板或部件设计成为相对独立的功能件，提高互换性和通用性；3）实现模块化设计，可使设计得以简化，便于对故障定位和更换损坏的功能模块。5.3.5 防差错设计与识别标识1）防差错设计（1）机箱内的各种模块插板属于功能不同、位置相近的模块，很简洁
