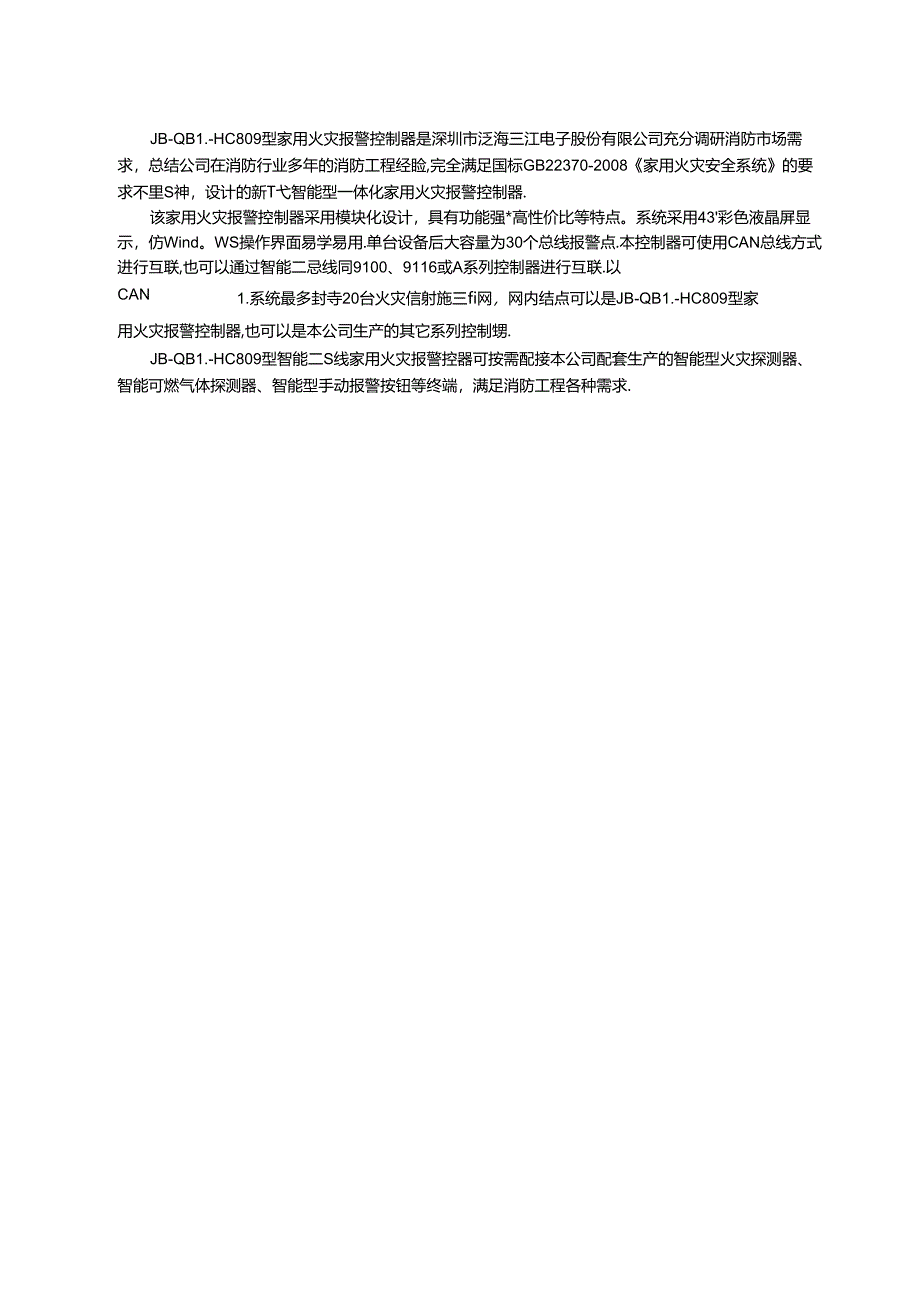

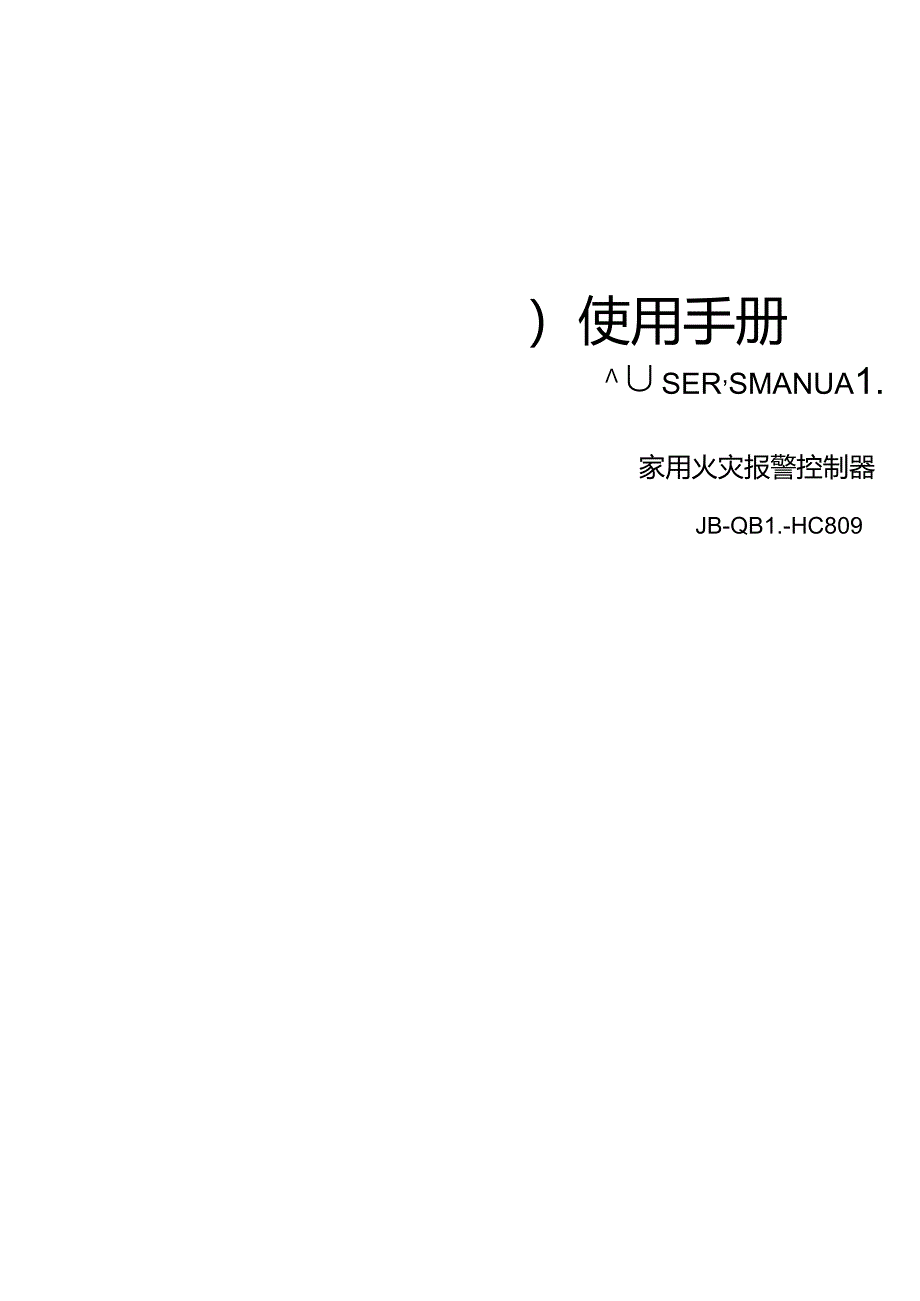

1、）使用手册ser,smanua1.家用火灾报警控制器JB-QB1.-HC809JB-QB1.-HC809型家用火灾报警控制器是深圳市泛海三江电子股份有限公司充分调研消防市场需求，总结公司在消防行业多年的消防工程经睑,完全满足国标GB22370-2008家用火灾安全系统的要求不里S神，设计的新T弋智能型一体化家用火灾报警控制器.该家用火灾报警控制器采用模块化设计，具有功能强*高性价比等特点。系统采用43彩色液晶屏显示，仿Wind。WS操作界面易学易用.单台设备后大容量为30个总线报警点.本控制器可使用CAN总线方式进行互联,也可以通过智能二忌线同9100、9116或A系列控制器进行互联.以CAN
2、1.系统最多封寺20台火灾信射施三fi网，网内结点可以是JB-QB1.-HC809型家用火灾报警控制器,也可以是本公司生产的其它系列控制甥.JB-QB1.-HC809型智能二S线家用火灾报警控器可按需配接本公司配套生产的智能型火灾探测器、智能可燃气体探测器、智能型手动报警按钮等终端，满足消防工程各种需求.目录11112本砧i特占1/J、ftJ/.、I1.4系统组成设备介绍1.5豕统产尉?术卷数31514壮由由湎1I/C11iIkttt1tt(*tat(itt*tt*att1*1.aaaa*a.aaa*t.11.5.2系统工作环境15331CO第2亘系统工程安装与尺寸42.1产品夕卜形与安装尺寸
3、图.22系统安装2.2.1开箱a*aaaaaaaa*a*a*aaaaBaaaaaaaaaaaaaaftaBaa*aaaaaaaaa*a*aaaaft*aaaaaaaa*a*a*aaaaBaaaaaaaaaaaaaaftaBad222，52.2.3上电池忖52.2.4外部设备检直与连线5第3章系统调试与使用6*-1系绐溷天1.7】jJo*1.3.2系统操作使用说明3.2.1*3.2.2开机上电93.23用户的登录操作“I324率统的I螭功做$储II.ryzVtUZrJ*rU11oJXHr3.2.5中文汉字输入第4a系统配St详解3134.1,1时间E4.1.2密码设置4.1.3屏保和电31HuV
4、.IIIUa(274.7关于27第5育报警功能2851报警界面285.2报警界面信息内容描述.29/,5.3报警界面操作第6章故暗可能原因分析与排除.31第7章附录42附录1:设备类型表*附录2:辕)出端子绝缘声明.第1章系统概述1.1 系统简介JB-QB1.-HC809型家用火灾报警控制器（以下简称为控制器）是深圳市泛海三江电子股份有限公司推出的新一代火灾报警控制器，可与本公司的其它关联产品配套使用，控制器体枳小，安装方便，操作简单，特别适合小型消防工程.本消防火灾报警控制系统广泛应用于高档写字楼、住宅小区、体育馆、展览室、IS书馆、超市、酒店等小型消防工程1.2 系统特点0采用新T弋高速截
5、处理器，与传统技术相比，数据处理速度提高100倍，数据存储容量提高1000倍.0控制器采用4.3英寸彩色液晶屏（1.CD）,显示分辨率480x272.0操作界面采用仿Windows菜单及窗口界面，接近电脑操作使用习惯，简单易学.D内置GSM无线通信模块，支持移动/联通手机卡，控制器通过发短信、打电话和APP消息推送等多种方式将报警信息发送到用户手机4D梃供标准的MicroUSB接口，通过OTG缄线（选配）可连接计箕机蛙盘、鼠标作为现场编程设法.揉控灵活方便.D握供拼音中文输入法，可通过连接USB计算机键盘实现自由中文输入，轻松录入汉字.0使用智能存储U盘（OTG数据线），可复制或恢复系统的设J
6、S文件,方便系统维护.0采用无极性二总线智能报警联动模式，最大能配接30个智能探测器、火灾声光警报器等总线型设管,地址可混编，1-30#任选.文寺CAN总线组网和对上二H线单向组网.0系统运行历史记录功能：历史火警、历史启动、历史反馈、历史故算、历史操作各100O条.0具法探测器的单点测试功能，探测器工作状态与测试数据一目了然.系统实行多级用户的分级管理，不同级别的用户给予相应的系统麋作权限，方便系统管理.0执行标准：GB22370-2008家用火灾安全系统1.3 系统接线图S1-1系统接线图1.4 系统组成设备介绍如图1-1所示,系统除火灾控制器外，还包括才自应的系统配套设备。为了让您熟悉本
7、系统，下面简要的介绍一下本系统的组成设备,本消防控制系统包含以下主要组成部件：口主控部分主控板负责处理和分析系统中其它部件传输过来的数据信息，并根据数据分析结果，指挥系统中的其它部件执行相应的命令，例：控制蜂呜器在火瞥情况下呜响等. 显示组件显示组件提供报警信息的主要输出界面，同时提供日常的维护、直询界面.口惭入设备系统移植了计算矶标准的外设接口，使用面板技键或采用USB接口的犍盘和鼠标（OTG数据线）作为输入设备,极大地方便了用户对系统进行设置与维护.口电源电源完成整个系统内部设备的供电,本系统采用DC24V恸出的专用消防设备电源，可提供主电故障、备电故障,备电欠压、备电充电等报警或反馈信号
8、，并具有良好的抗干扰特性.二总线为探测器/模块总线的驱动，可同时驱动30个总线型设备，比如智能探测器、手动报警按钮等. GSM模块支持移动、联通手机卡，可以将报警信息以发短信、打电话或者APP消息推送的方式发送到用户指定的手机上. 火灾探测器系统可接入本公司生产的多种智能型碘、感温、可燃气体或复合探测器.口例系统中可接入本公司生产的智能手动报警按钮.1.5 系统产品技术参数1.5.1 供电电源主电：AC220V50Hz备电：免维护锂电池7.4V5200mAH1.5.2 系统工作环境环境温度：工作0C+4（TC环境;：95%（402,无额露）1.5.3 系统功耗主机静态功耗：I1.OmA/24V（不含外接终端，雷电未充电，无火警）主机动态功耗：290mA24V（不含外接终端，备电在充电，有火警）输出继电器容量：0.75A/24V1.5.4 外围设备如探测器、模块、声光等设备，具体技术参数请参见该产品说明书.第2章系统工程安装与尺寸2.1 产品外形与安装尺寸图控制器外形尺寸图2-1夕聊尺寸图2-2安装尺寸2.2 系统安装2.2.1 开箱检查在安装以前，应首先对现场设备进行检直.打他装箱后,根据装箱单的内容对箱内的货物）逐-检查，主要
