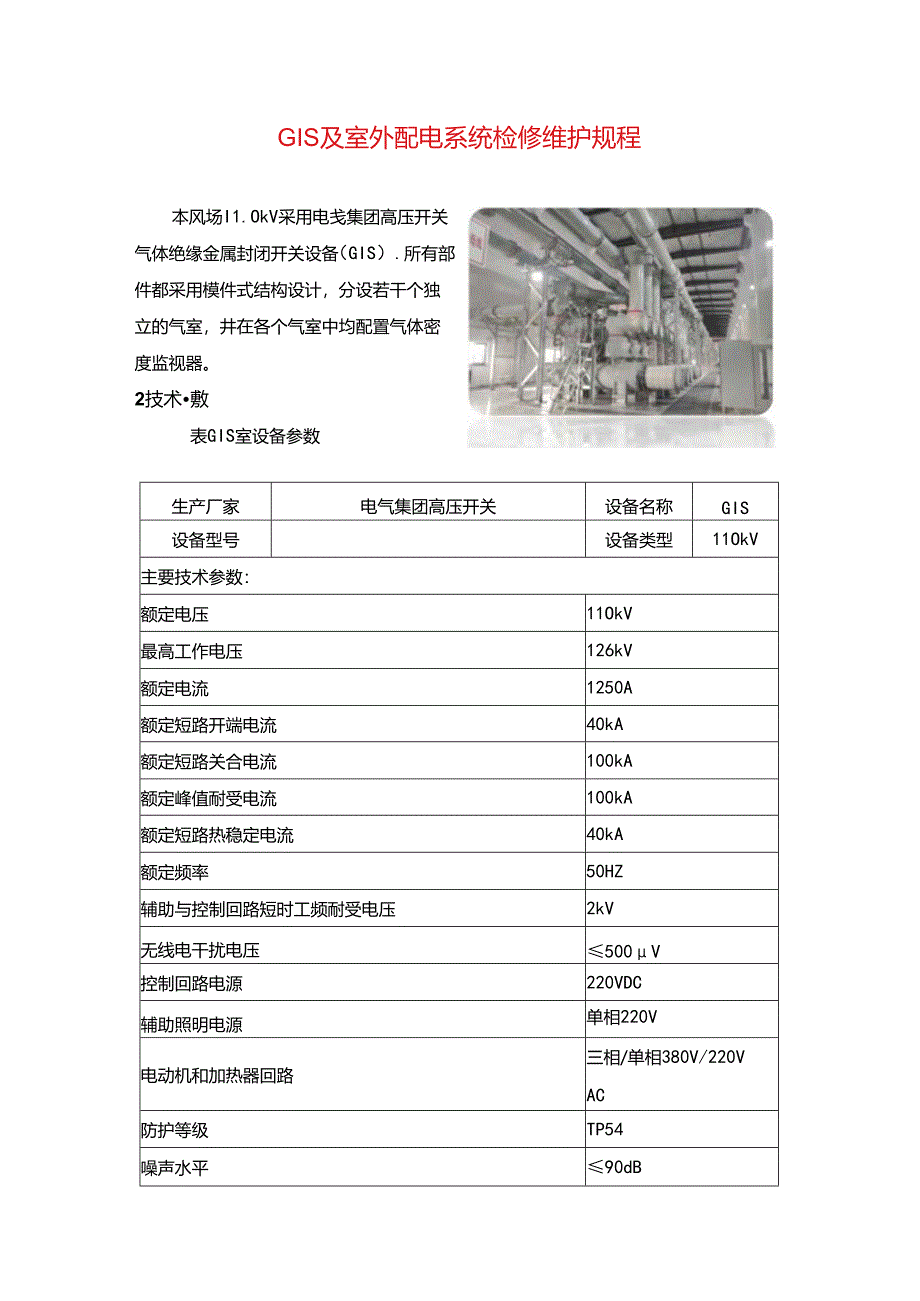

1、GIS及室外配电系统检修维护规程本风场I1.OkV采用电戋集团高压开关气体绝缘金属封闭开关设备（GIS）.所有部件都采用模件式结构设计，分设若干个独立的气室，井在各个气室中均配置气体密度监视器。2技术敷表GIS室设备参数生产厂家电气集团高压开关设备名称GIS设备型号设备类型11OkV主要技术参数：额定电压11OkV最高工作电压126kV额定电流1250A额定短路开端电流40kA额定短路关合电流100kA额定峰值耐受电流100kA额定短路热稳定电流40kA额定频率50HZ辅助与控制回路短时工频耐受电压2kV无线电干扰电压500V控制回路电源220VDC辅助照明电源单相220V电动机和加热器回路三

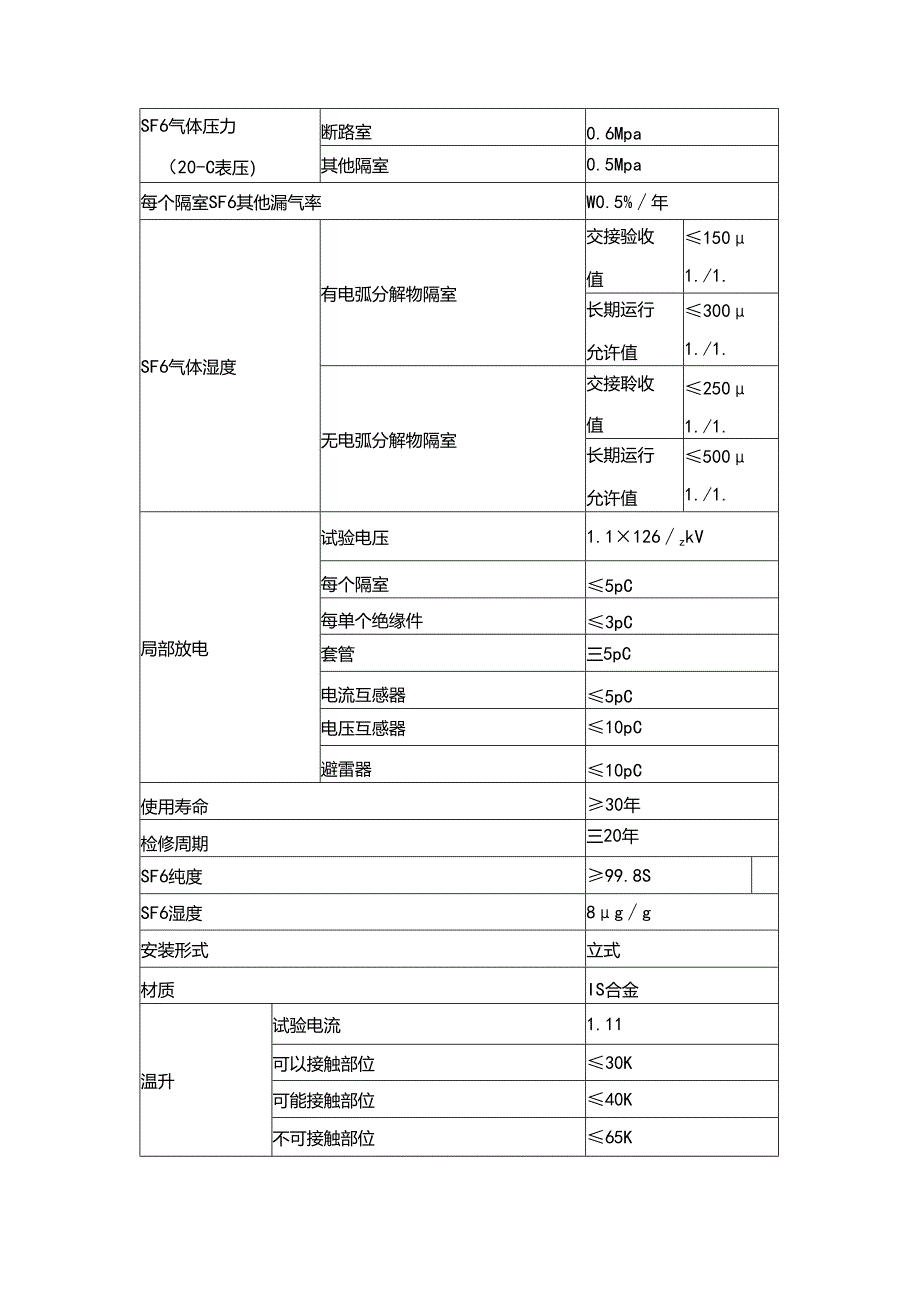

2、相/单相380V/220VAC防护等级TP54噪声水平90dBSF6气体压力（20-C表压）断路室0.6Mpa其他隔室0.5Mpa每个隔室SF6其他漏气率W0.5%年SF6气体湿度有电弧分解物隔室交接验收值1501./1.长期运行允许值3001./1.无电弧分解物隔室交接聆收值2501./1.长期运行允许值5001./1.局部放电试验电压1.1126zkV每个隔室5pC每单个绝缘件3pC套管三5pC电流互感器5pC电压互感器10pC避雷器10pC使用寿命30年检修周期三20年SF6纯度99.8SSF6湿度8gg安装形式立式材质IS合金温升试验电流1.11可以接触部位30K可能接触部位40K不可

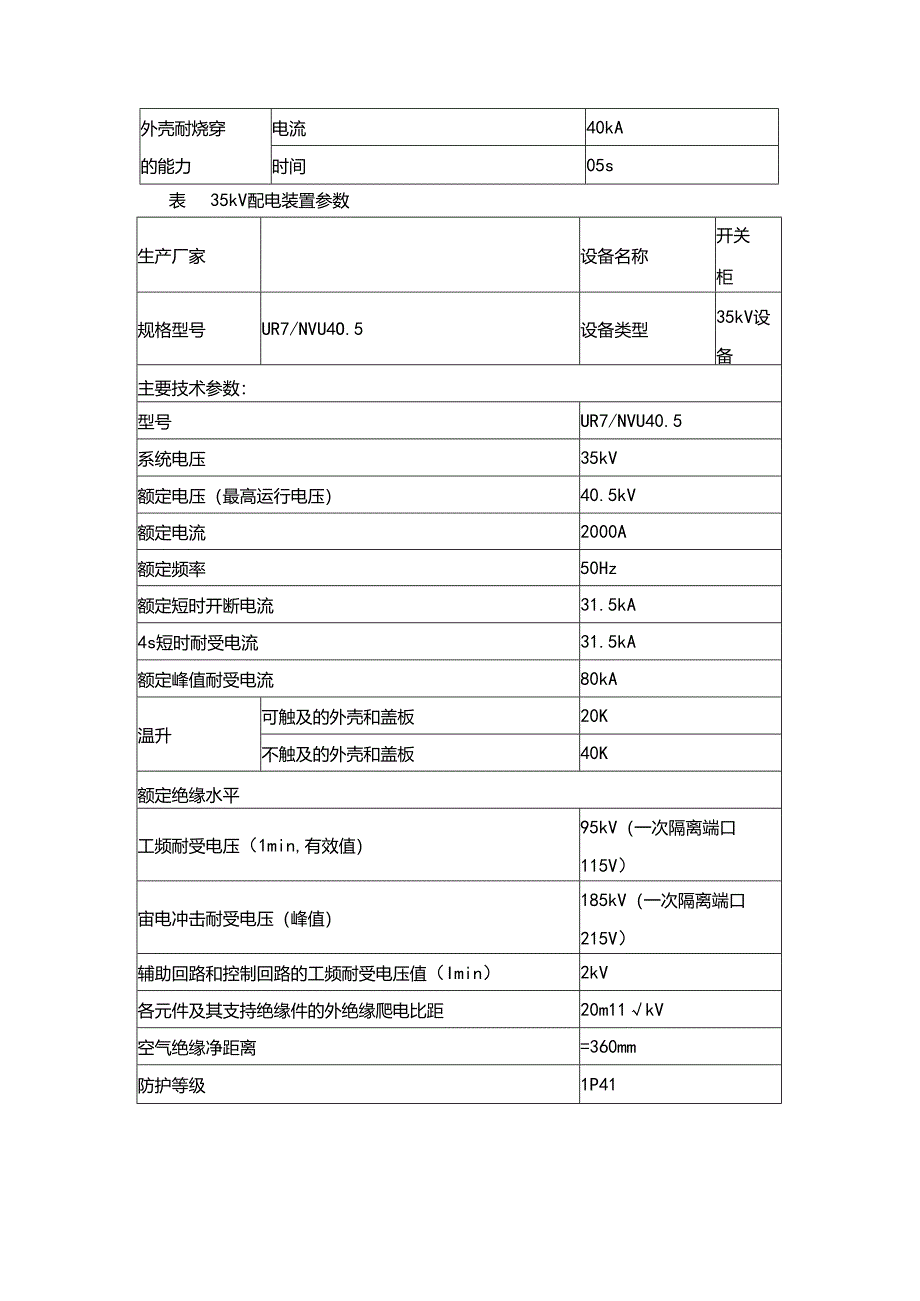

3、接触部位65K外壳耐烧穿电流40kA的能力时间05s表35kV配电装置参数生产厂家设备名称开关柜规格型号UR7/NVU4O.5设备类型35kV设备主要技术参数：型号UR7/NVU40.5系统电压35kV额定电压（最高运行电压）40.5kV额定电流2000A额定频率50Hz额定短时开断电流31.5kA4s短时耐受电流31.5kA额定峰值耐受电流80kA温升可触及的外壳和盖板20K不触及的外壳和盖板40K额定绝缘水平工频耐受电压（1min,有效值）95kV（一次隔离端口115V）宙电冲击耐受电压（峰值）185kV（一次隔离端口215V）辅助回路和控制回路的工频耐受电压值（Imin）2kV各元件及其
4、支持绝缘件的外绝缘爬电比距20m11kV空气绝缘净距离=360mm防护等级1P413电流互护表检查周期、项目检查时间检查项目在互感器被移动以后上电以前例行检查（大约每隔一年）每运行10年后出现电气过载或同一电力线路各相位上的膨胀器位置不同时在受到过度的机械力后（由于跌落、地震等）在变换负荷连接件后，上电以前对次电流读数有质疑检查接地情况检查所有地连接端是否牢固确保电流互感粉二次绕阻没有开路测量二次电流同规定值相比较检查膨胀器的位置查找油迹检查二次接线盒的清洁和密封性检查瓷套如需要清洗对所有的金属零、部件的腐蚀状态全面检查检查温度检查油品质、对油样进行气体分析试验表电压互感器检修规定项目容维护规
5、定电压互感器二次回路严禁短路，外壳和二次可空接地。电压互感器检修时,将其二次小开关全部断开.以防二次回路向一次回路倒送电。当电压互感器二次回路失压时首先检查电压互感器二次空气开关是否跳闸如果跳闸,允许试合一次，如果再次跳开则查明原因及时处理，汇报值班调度员。电压互感器二次侧回路在运行中严禁短路。当发生短路时，电压互感器二次快速小开关能自动跳闸，如果人工断开电压互感器二次快速小开关或自动跳闸，将发相的信号至主控室监控机。停用电压互感器先断开二次侧小开关，后断开一次侧隔离开关，送电时相反.停用电压互感器，将二次回路主熔断器或自动开关断开，防止反送电电压互感器停电时，将负荷转移到其他电压互感器上并将
6、可能误动的保护停用。两组电压互感器二次并列时，必须要先并后断的原则。严禁用拉隔离开关或摘下熔断器的方法拉开有故障的电压互感投运和检修的验收试验项目齐全、合格、记录完整和结论清楚.电压互感器外形清洁，本体和连套完整无损，无锈蚀，无渗漏油。引线、接点、接头和金具完整，连接牢固。端子箱端子连接正确，无异常。电压互感器末端接地良好，本体设备接地正常。电容式电压互感器的耦合电容器在完工后必须断开其接地隔离开关，以免影响高频通道。4隔离开关检修维护表隔离开关维护周期项目项目开关状态容周期项开关状容周期目态简设备机械部件没有损坏开关运低压电缆和接地电缆的外壳没有损伤在现场检视过单绝缘子没有损伤而且表面没有沉
7、积污秽程中或每2年检行操动机构没有损伤一次查用温度计检查机构加热器加热情况检查所有带电部件测量主导电回路电阻检查螺栓紧固程度检查就地操作检检查手动操作退出运检查主触头耦合情况每5年或每修检皆触头表面情况开行2000次操作检查所有机械和电气部件，电缆和接地连接关是否有损伤检查操动机构双蜗轮蜗杆减速箱工作情况检查防凝露控制和加热检查电机自动保护开关检查电气联锁开按照开关检修中各项全面检查关退出运检查主要部件的状况和磨损情况，绝缘子情每10年或每大行况和安装过程中进行的机械调整。发现任何5000次操作修偏差，立刻进行进行恢复.表隔离开关故障判断及处理故障类型可能引起的原因判断标准和检查方法处理底座机
8、构转动，产未按照力矩要求紧固央件的两端紧固蟠栓通过力矩扳手紧固检查故障类型可能引起的原因判断标准和检查方法处理传动部位品不动或中间防松螺栓未上好上导电部位合闸到位触头接触不好两静侧高度不等静触头上下触指受压变形距离有较大差异调整两个静侧触头座安装螺栓导电闸刀未合闸到位就发生翻转静触头合闸口位与闸刀不等高，合闸到位前，静触头合闸口或触指对动触头产生干涉阳挡手动合闸，将导电闸刀旋转到即将发生蹈转位置，检查动触头是否处于两触指中间位青调整两个静侧触头座安装螺栓单人手拉主拐臂费力，拉不动翻转弹簧力不合格产品翻转时触刀与两静侧触子无卡滞，拉动主拐臂，操作力矩Z125N.m更换翻转弹黄触头接触不良，引起发
9、热接触部位的氧化目测接触部位有无烧灼现象清理表面污垢，有烧灼时进行更换H他仅远控不动远方/就地开关在就地位置检查远方/就地开关是否在远方位置切换至远方远控线路有故障检查远控线路维修线路，更换故障元件远控近控均不分合闸回路有元器件损坏检查隔离开关所配电动机构分合闸回路查出故障元件，更换故障类型可能引起的原因判断标准和检查方法处理动作辅助开关接线不正确或辅助开关损坏与接线图核对辅助开关接线，用万用表检查线路检查或更换辅助开关电动机构不动作电源缺相电机有“嗡嗡”声但不新作消除缺相电动机损坏电源正确，但电机不动作更换电机行程开关损坏用万用表检查线路更换行程开关转换开关打在手动，闭锁挡板无法拉出闭锁回路
10、有元器件损坏，闭锁继电器不带电检查闭锁回路查出故障元件，更换闭锁缝电器损坏转换开关打在手动，继电器不动作更换继电器电动机构输出角度变化机械定位损坏通过手摇进行目视检查更换定位件行程开关损坏或断电过早通过手摇进行目视检查更换行程开关或调整其切换时间5SF6断路检修维护1）小修（定期检修）周期:断路器的年检每两年一次，运行中的例行维护和检查每周一次。2）大修周期:常规检查：运行8年或操作2000次之后（1.1.*Q0重点检查：运行15年或操作4000次之后（IW1.*）。3）检修规定SF6断路器被称为不检修断路器，但对断路器每两年进行一次保养润滑，可以保证其在良好的状态下继续运行。保养需在断电情况
11、下进行，通常需停电几个小时，维修人员可能涉及以下危险：高电压；处于弹簧压力下的操作机构；极柱的气体压力；SF6气体分解的产物；落下或倒的部件以及移动件。表SF6断路检修维护项目容保养项目检查瓷件表面并清洗。检查腐蚀情况，若有腐蚀需补漆；若紧固件有腐蚀需更换；（警告：紧固件需逐个更换，因为极柱为气密性容器，同时更换会造成人身伤害或设备损坏。）检查各紧固件是否松动，若有需紧固。检查一次线端子板是否有过热变色现象，若有需重新打磨接触面并紧对机构的运动部件进行润滑.测量主回路电阻并记录1测量断路器的行程及超程并记录。检查二次接线是否牢固，电气指令是否能可靠执行安装、调试、试验完成后的最终检查再次检查螺Q、螺栓、螺母是否紧固可靠。再次检查轴销、挡圈安装是否正确可生。SF6气压是否在额定值。SF6阀门位Si是否正确。有关自动暹是否关合。就地一远方转换开去是否在所需位武。机构箱杂物是否清除，电缆孔是否已封好。所有盖板是否已盖上并紧固，机构顶上杂物是否已消除.分合闸放动销是否已解除.全面检查后封门，并做好有关的记录。
