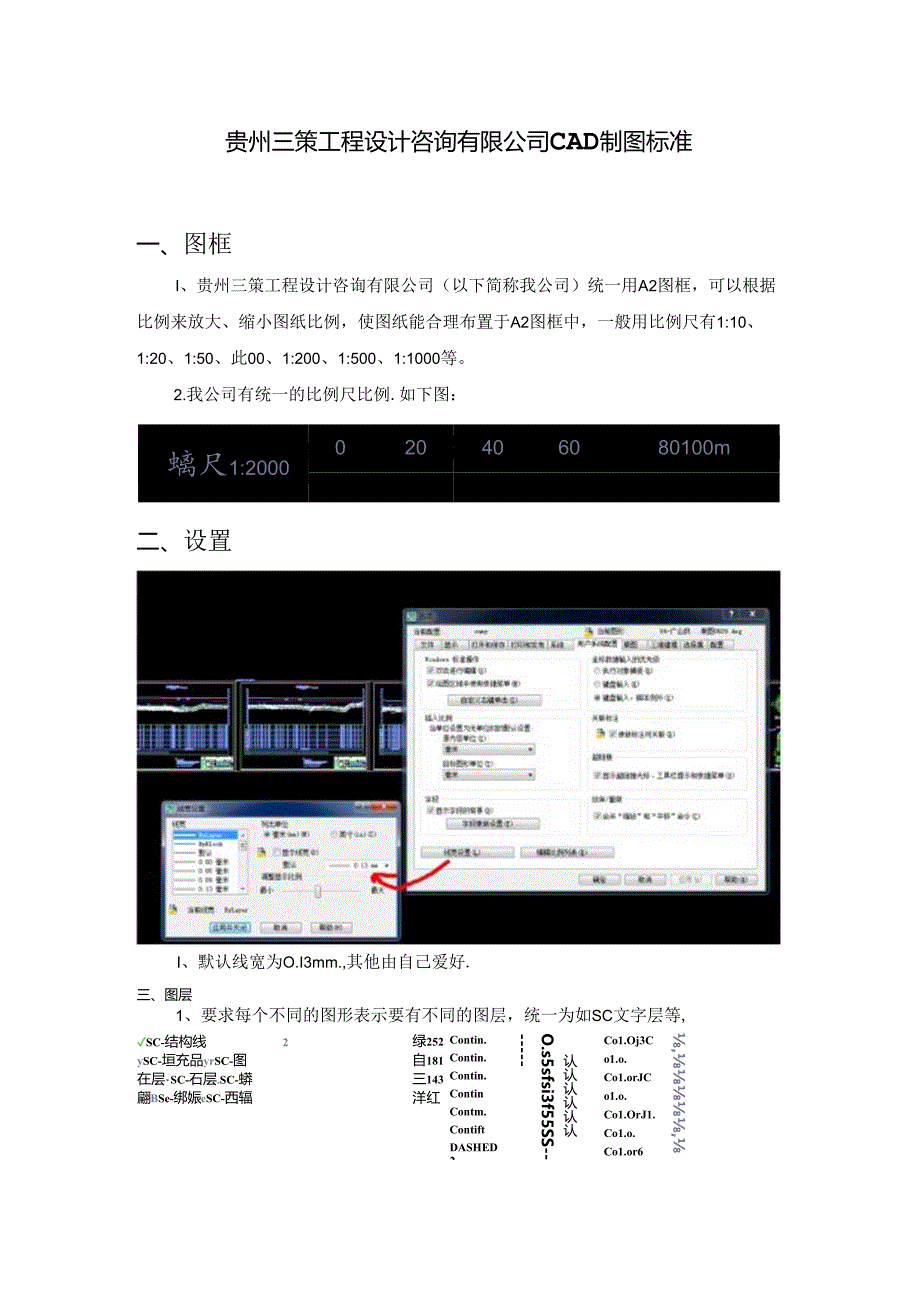

1、贵州三策工程设计咨询有限公司CAD制图标准一、图框I、贵州三策工程设计咨询有限公司（以下简称我公司）统一用A2图框，可以根据比例来放大、缩小图纸比例，使图纸能合理布置于A2图框中，一般用比例尺有1:10、1:20、1:50、此00、1:200、1:500、1:1000等。2.我公司有统一的比例尺比例.如下图：螭尺1:2000020406080100m二、设置I、默认线宽为O.I3mm.,其他由自己爱好.三、图层1、要求每个不同的图形表示要有不同的图层，统一为如SC文字层等,SC-结构线2ySC-垣充品yrSC-图在层SC-石层.SC-蟒翩BSe-绑娠eSC-西辐绿252自181三143洋红Co

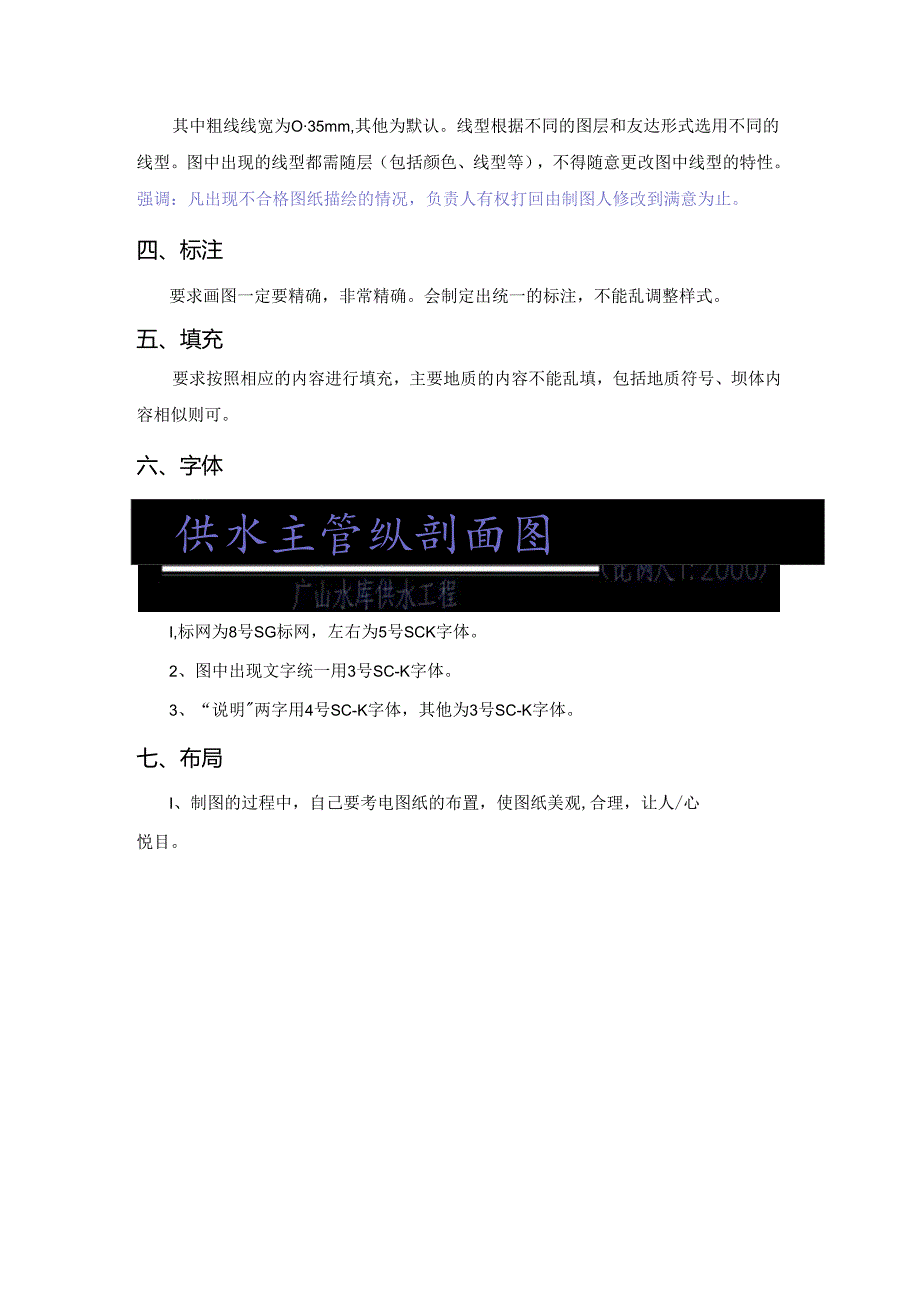

2、ntin.Contin.Contin.ContinContm.ContiftDASHED2认认认认认认O.s5sfsi3f55SS-Co1.Oj3Co1.o.Co1.orJCo1.o.Co1.OrJ1.Co1.o.Co1.or6,其中粗线线宽为O35mm,其他为默认。线型根据不同的图层和友达形式选用不同的线型。图中出现的线型都需随层（包括颜色、线型等），不得随意更改图中线型的特性。强调：凡出现不合格图纸描绘的情况，负责人有权打回由制图人修改到满意为止。四、标注要求画图一定要精确，非常精确。会制定出统一的标注，不能乱调整样式。五、填充要求按照相应的内容进行填充，主要地质的内容不能乱填，包括地质符号、坝体内容相似则可。六、字体供水主管纵剖面图I,标网为8号SG标网，左右为5号SCK字体。2、图中出现文字统一用3号SC-K字体。3、“说明两字用4号SC-K字体，其他为3号SC-K字体。七、布局I、制图的过程中，自己要考电图纸的布置，使图纸美观,合理，让人/心悦目。
