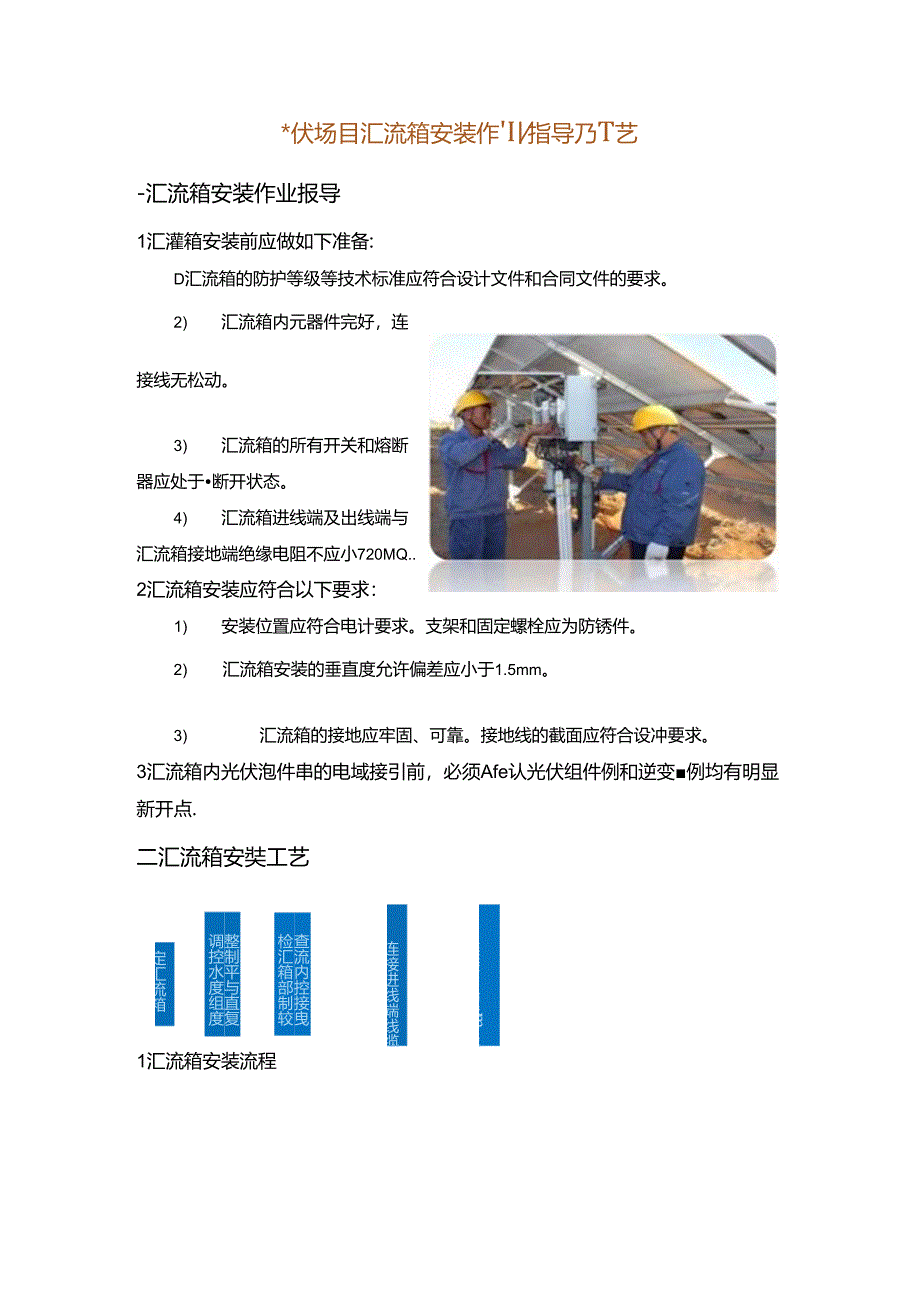

1、定汇流箱整制平与直复调控水度组度查流内控接曳检汇箱部制较连接进线端线缆连接出端线m战*伏场目汇流箱安装作I指导乃T艺-汇流箱安装作业报导1汇灌箱安装前应做如下准备:D汇流箱的防护等级等技术标准应符合设计文件和合同文件的要求。2) 汇流箱内元器件完好，连接线无松动。3) 汇流箱的所有开关和熔断器应处于断开状态。4) 汇流箱进线端及出线端与汇流箱接地端绝缘电阻不应小720MQ.2汇流箱安装应符合以下要求：1) 安装位置应符合电计要求。支架和固定螺栓应为防锈件。2) 汇流箱安装的垂直度允许偏差应小于1.5mm。3) 汇流箱的接地应牢固、可靠。接地线的截面应符合设冲要求。3汇流箱内光伏泡件串的电域接引

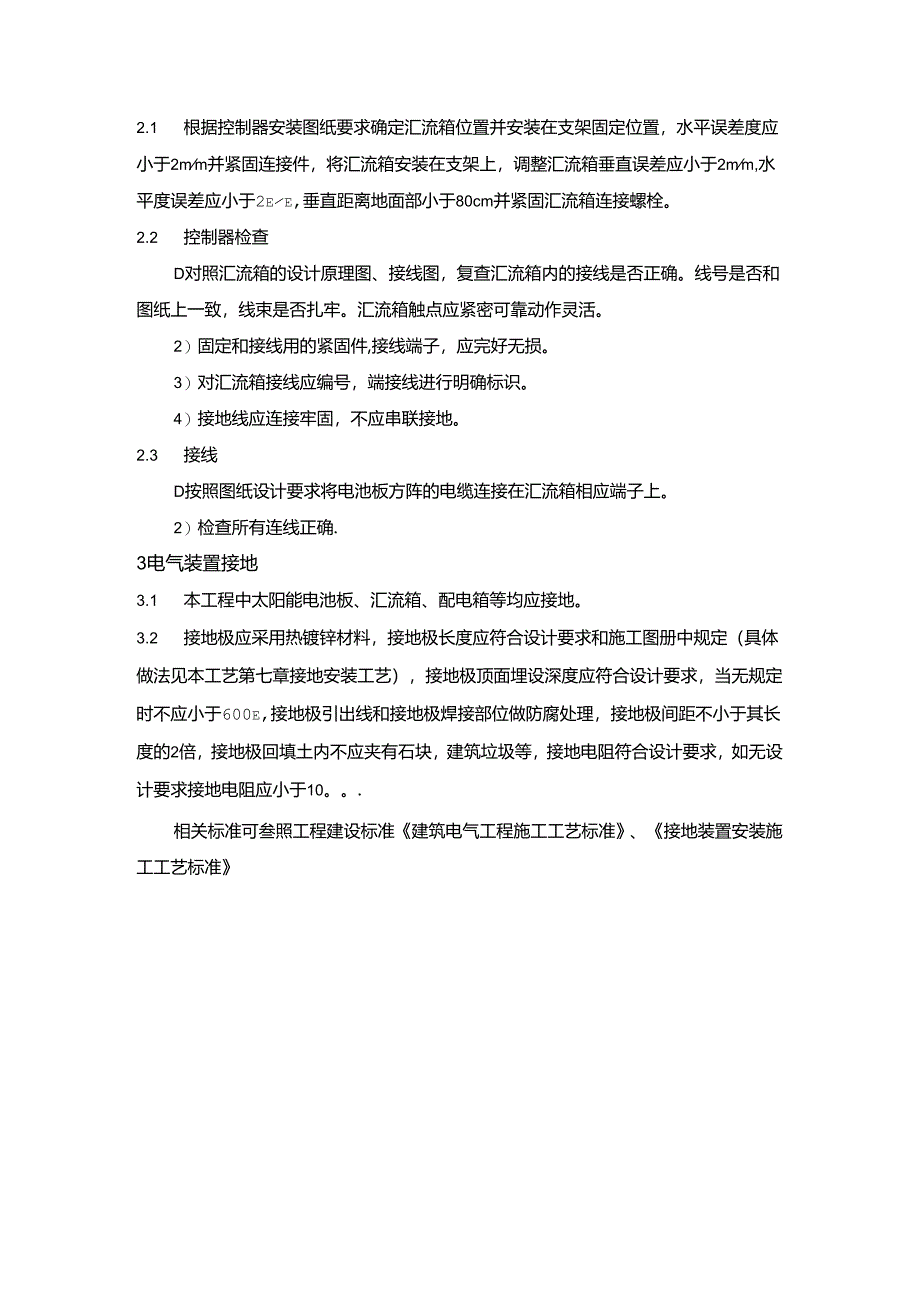

2、前，必须Afe认光伏组件例和逆变例均有明显新开点.二汇流箱安奘工艺1汇流箱安装流程2汇流箱安装2.1 根据控制器安装图纸要求确定汇流箱位置并安装在支架固定位置，水平误差度应小于2mm并紧固连接件，将汇流箱安装在支架上，调整汇流箱垂直误差应小于2mm,水平度误差应小于2ee,垂直距离地面部小于80cm并紧固汇流箱连接螺栓。2.2 控制器检查D对照汇流箱的设计原理图、接线图，复查汇流箱内的接线是否正确。线号是否和图纸上一致，线束是否扎牢。汇流箱触点应紧密可靠动作灵活。2）固定和接线用的紧固件,接线端子，应完好无损。3）对汇流箱接线应编号，端接线进行明确标识。4）接地线应连接牢固，不应串联接地。2.3 接线D按照图纸设计要求将电池板方阵的电缆连接在汇流箱相应端子上。2）检查所有连线正确.3电气装置接地3.1 本工程中太阳能电池板、汇流箱、配电箱等均应接地。3.2 接地极应采用热镀锌材料，接地极长度应符合设计要求和施工图册中规定（具体做法见本工艺第七章接地安装工艺），接地极顶面埋设深度应符合设计要求，当无规定时不应小于600e,接地极引出线和接地极焊接部位做防腐处理，接地极间距不小于其长度的2倍，接地极回填土内不应夹有石块，建筑垃圾等，接地电阻符合设计要求，如无设计要求接地电阻应小于10。.相关标准可叁照工程建设标准建筑电气工程施工工艺标准、接地装置安装施工工艺标准
