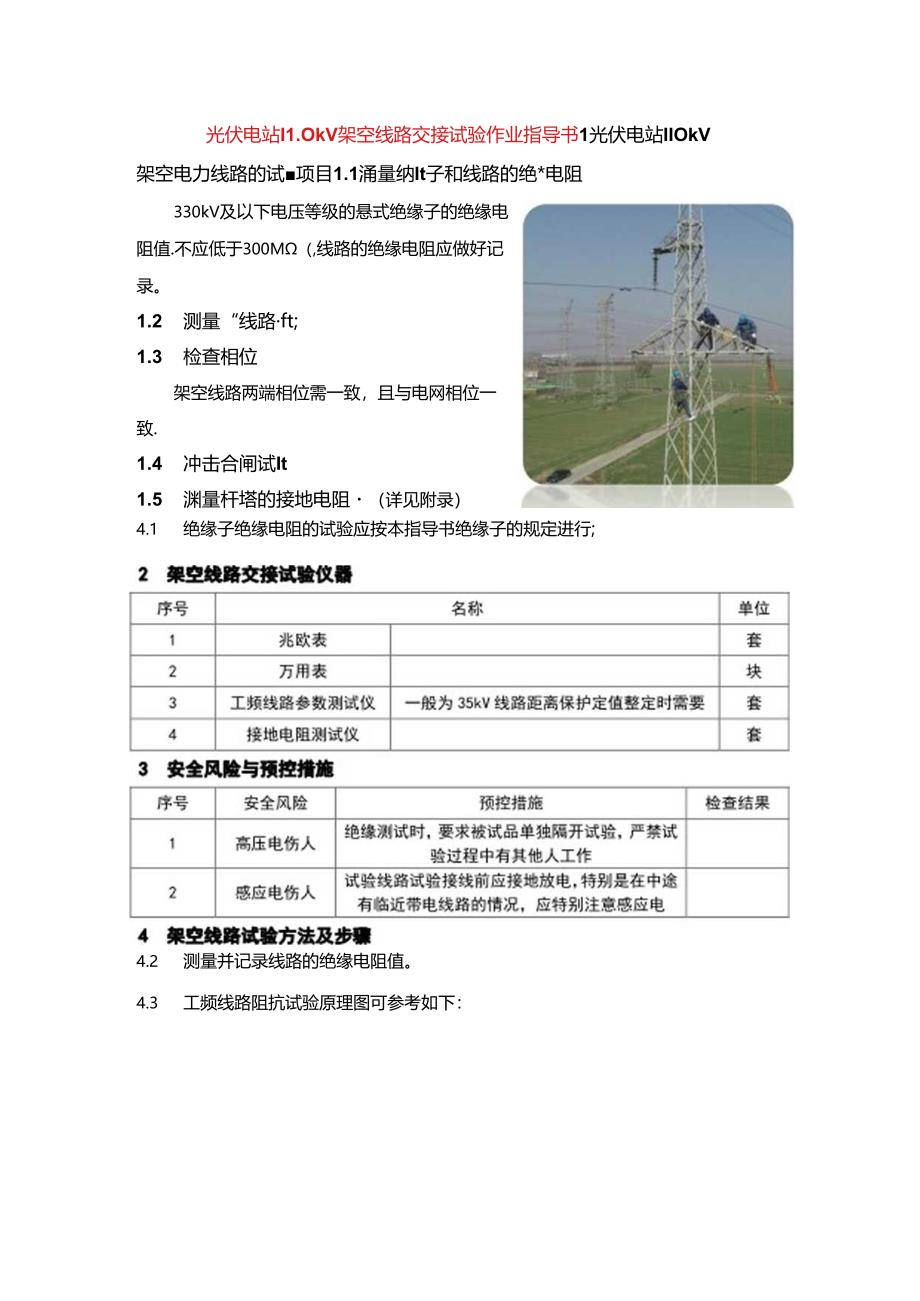

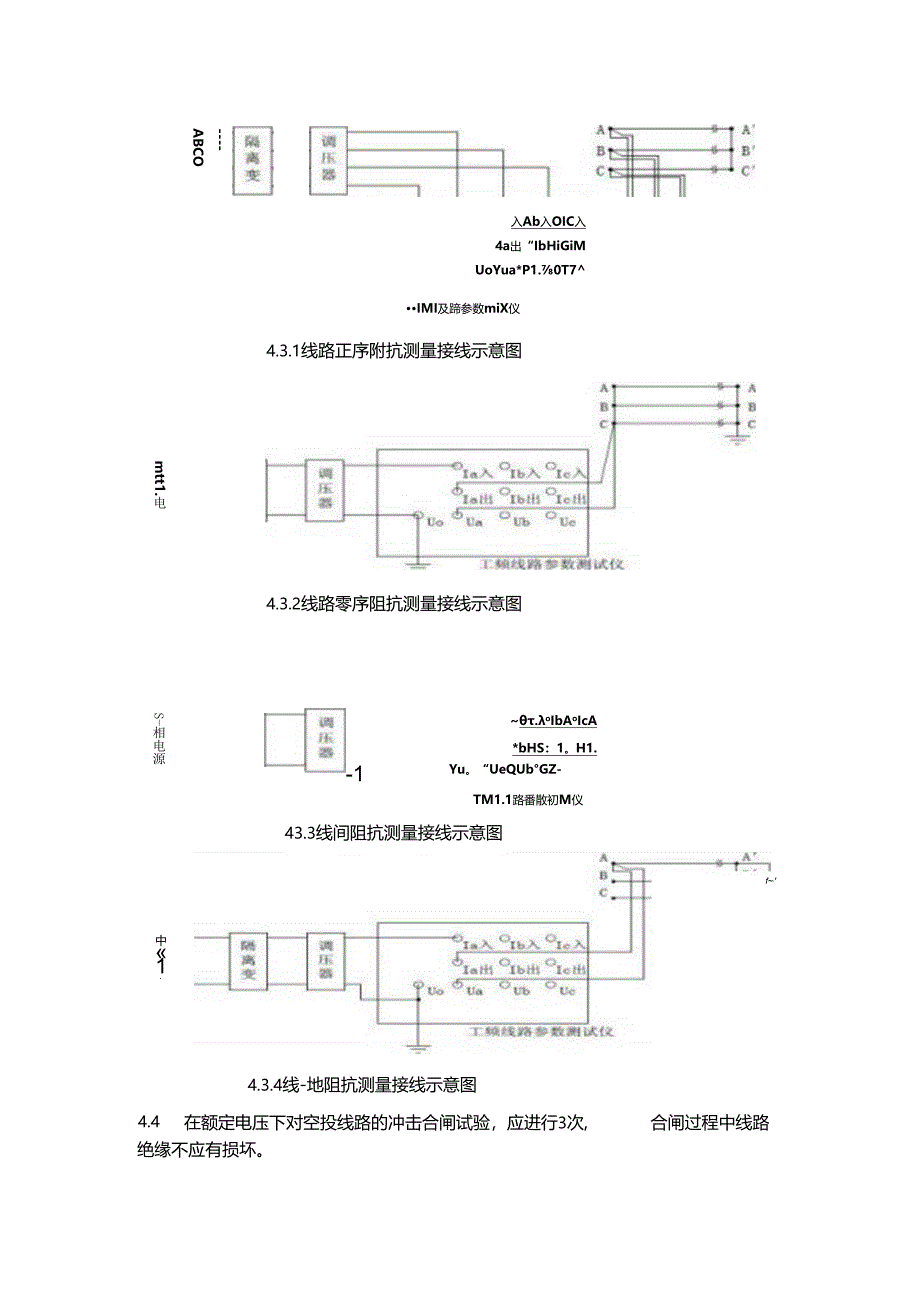

1、光伏电站I1.OkV架空线路交接试验作业指导书1光伏电站IIOkV架空电力线路的试项目1.1涌量纳It子和线路的绝*电阻330kV及以下电压等级的悬式绝缘子的绝缘电阻值.不应低于300M（,线路的绝缘电阻应做好记录。1.2 测量“线路ft;1.3 检查相位架空线路两端相位需一致，且与电网相位一致.1.4 冲击合闸试It1.5 渊量杆塔的接地电阻（详见附录）4.1 绝缘子绝缘电阻的试验应按本指导书绝缘子的规定进行;4.2 测量并记录线路的绝缘电阻值。4.3 工频线路阻抗试验原理图可参考如下：mtt1.电控S-相电源4.4-ABCO入Ab入OIC入4a出“IbHiGiMUoYua*P1.0T7IM
2、I及蹄参数miX仪4.3.1线路正序附抗测量接线示意图4.3.2线路零序阻抗测量接线示意图-1.oIbAoIcA*bHS：1。H1.Yu。“UeQUbGZ-TM1.1路番散初M仪43.3线间阻抗测量接线示意图中1电f,4.3.4线-地阻抗测量接线示意图在额定电压下对空投线路的冲击合闸试验，应进行3次,合闸过程中线路绝缘不应有损坏。4.5测量杆塔的接地电阻值，应符合设计的规定。图3.12.4.5.1变频法测量工频接地电阳的原理接线图G一被测接地装青；F-测量用电压极：C一测B用电流极D将P和C接地钉打到地深处，它们和待测地设备排成一条直线；假设被测地网的最大对角线长度为D,使Dgc=4D,Dgp=O.618Dgc2) 测量完毕后，分别改变电压极位置为Dgp的1.05倍、0.95倍的原始距离，记录阻抗值。3) 试验结束，清理现场。
