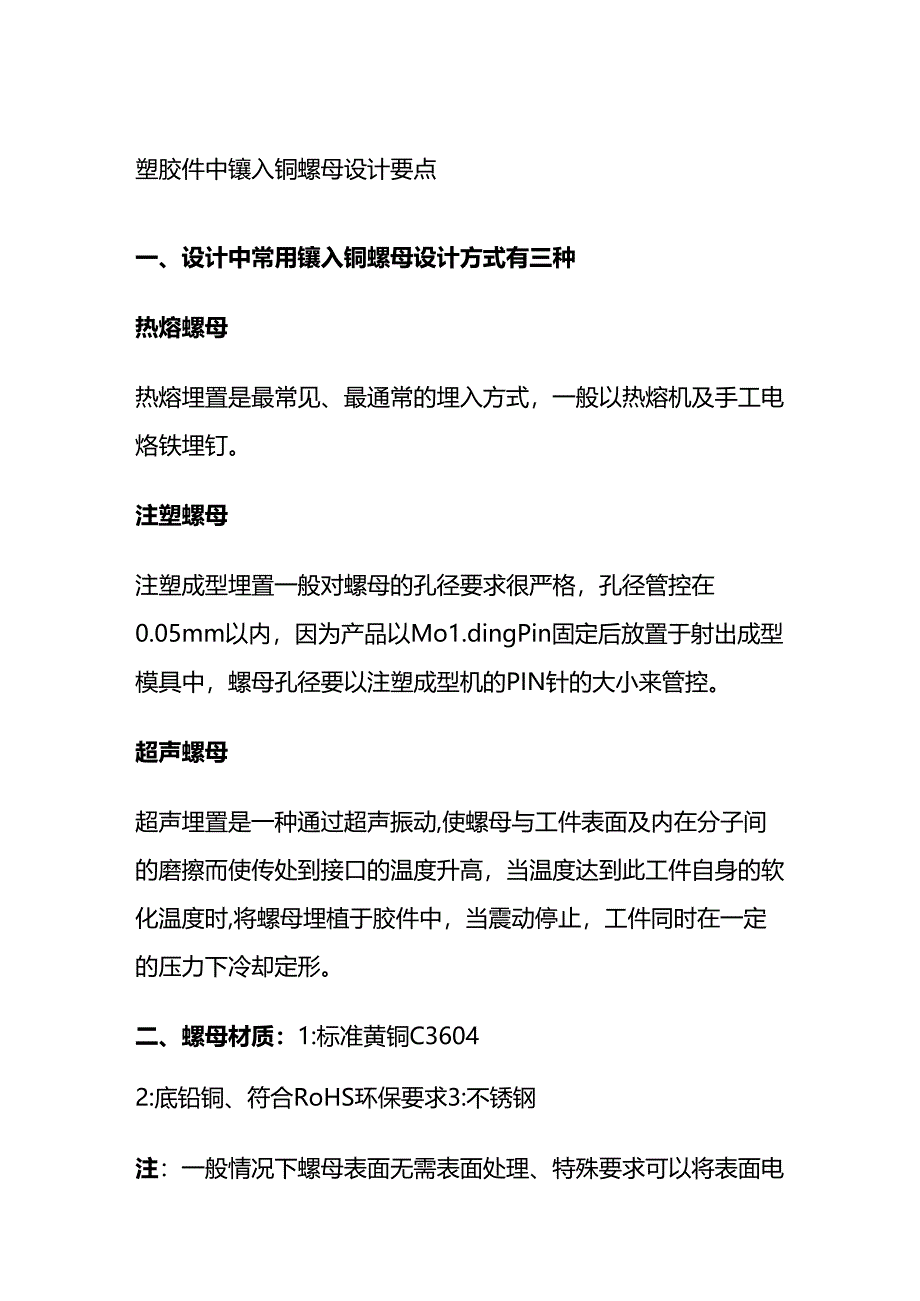

1、塑胶件中镶入铜螺母设计要点一、设计中常用镶入铜螺母设计方式有三种热熔螺母热熔埋置是最常见、最通常的埋入方式，一般以热熔机及手工电烙铁埋钉。注塑螺母注塑成型埋置一般对螺母的孔径要求很严格，孔径管控在0.05mm以内，因为产品以Mo1.dingPin固定后放置于射出成型模具中，螺母孔径要以注塑成型机的PIN针的大小来管控。超声螺母超声埋置是一种通过超声振动,使螺母与工件表面及内在分子间的磨擦而使传处到接口的温度升高，当温度达到此工件自身的软化温度时,将螺母埋植于胶件中，当震动停止，工件同时在一定的压力下冷却定形。二、螺母材质：1:标准黄铜C36042:底铅铜、符合RoHS环保要求3:不锈钢注：一般

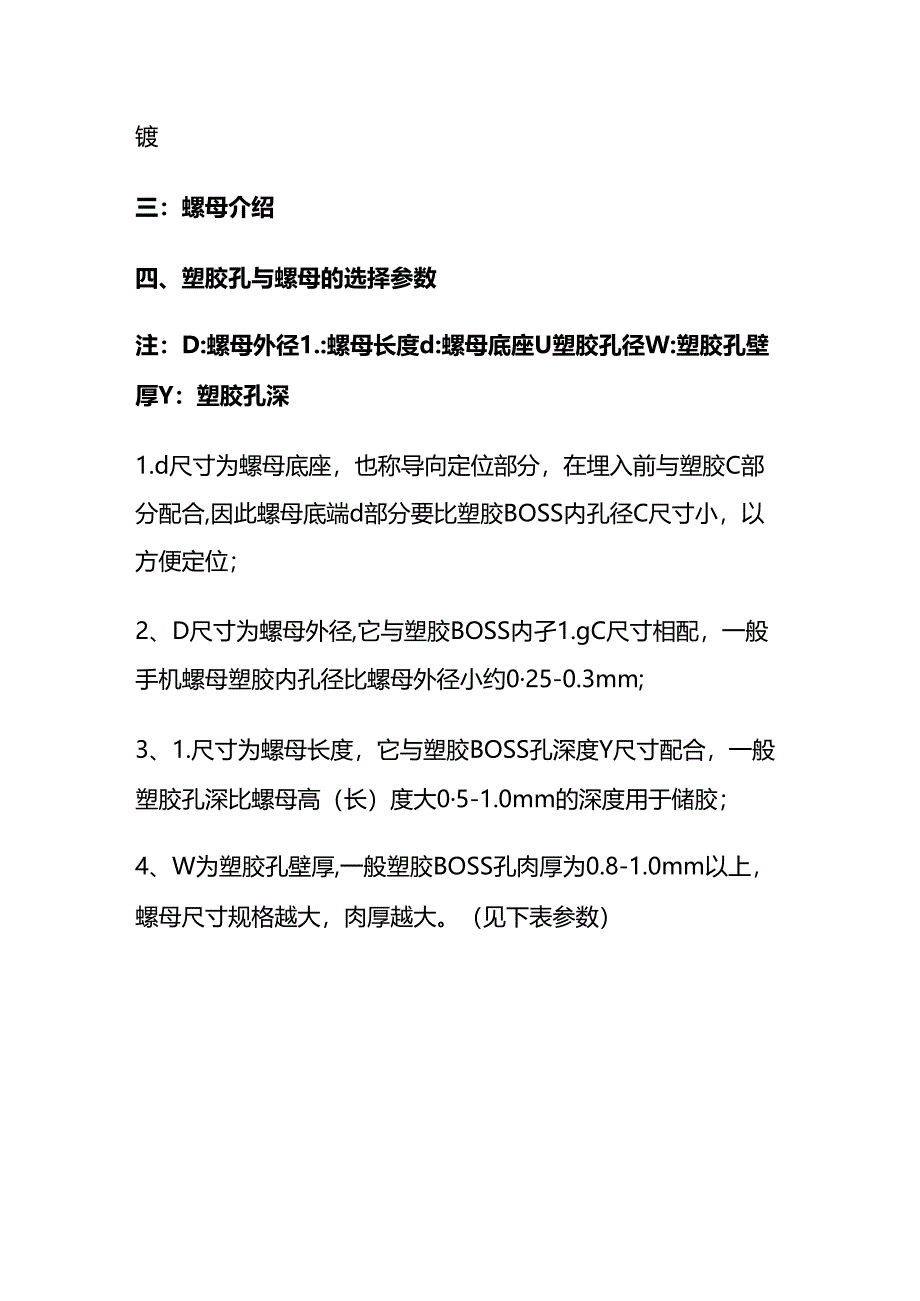

2、情况下螺母表面无需表面处理、特殊要求可以将表面电镀三：螺母介绍四、塑胶孔与螺母的选择参数注：D:螺母外径1.:螺母长度d:螺母底座U塑胶孔径W:塑胶孔壁厚Y：塑胶孔深1.d尺寸为螺母底座，也称导向定位部分，在埋入前与塑胶C部分配合,因此螺母底端d部分要比塑胶BOSS内孔径C尺寸小，以方便定位；2、D尺寸为螺母外径,它与塑胶BOSS内孑1.gC尺寸相配，一般手机螺母塑胶内孔径比螺母外径小约025-0.3mm;3、1.尺寸为螺母长度，它与塑胶BOSS孔深度Y尺寸配合，一般塑胶孔深比螺母高（长）度大05-1.0mm的深度用于储胶；4、W为塑胶孔壁厚,一般塑胶BOSS孔肉厚为0.8-1.0mm以上，螺

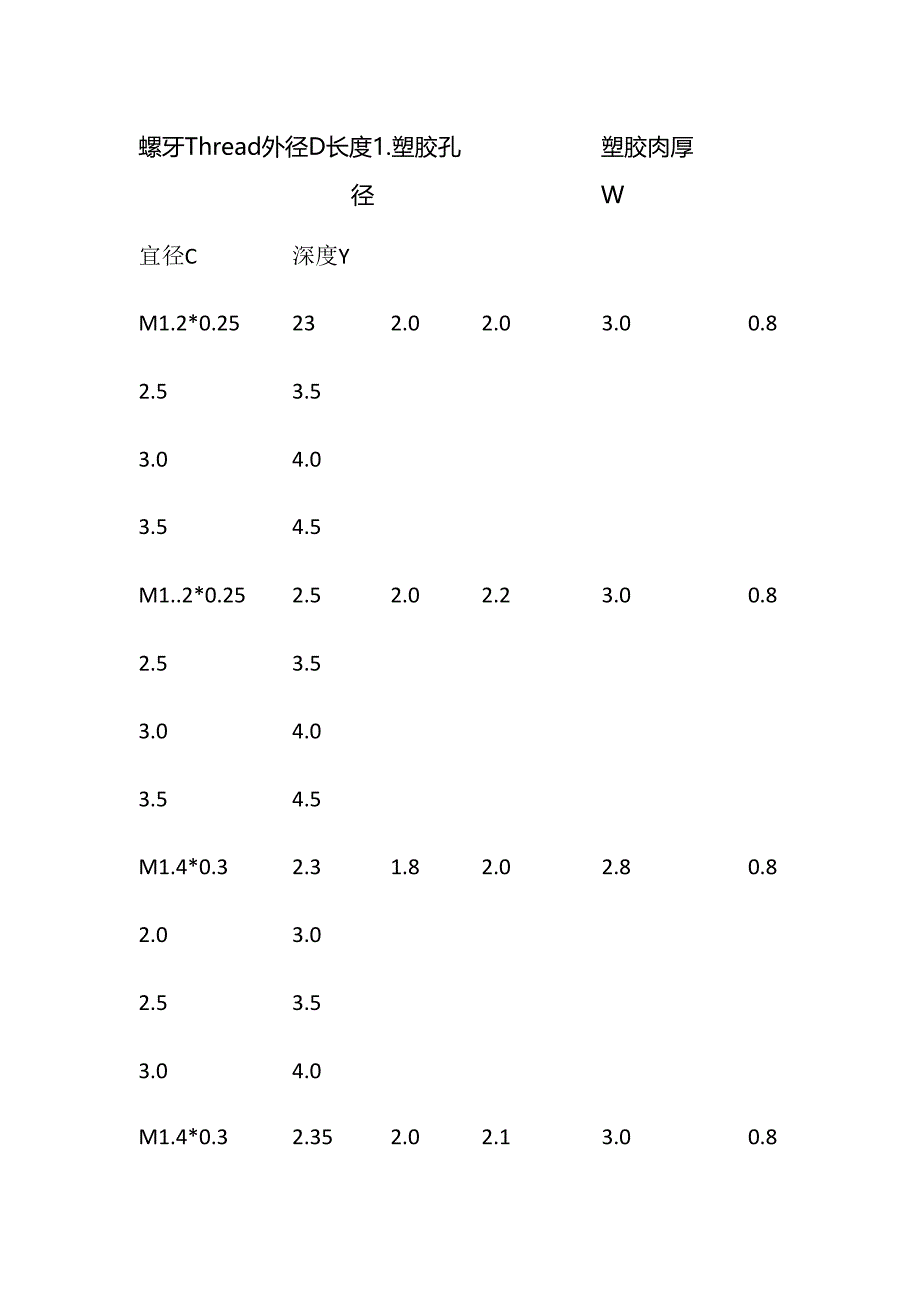

3、母尺寸规格越大，肉厚越大。（见下表参数）螺牙Thread外径D长度1.塑胶孔塑胶肉厚径W宜径C深度YM1.2*0.25232.02.03.00.82.53.53.04.03.54.5M1.2*0.252.52.02.23.00.82.53.53.04.03.54.5M1.4*0.32.31.82.02.80.82.03.02.53.53.04.0M1.4*0.32.352.02.13.00.82.53.53.04.04.05.0M1.4*0.32.52.02.23.00.82.53.53.04.03.54.5M1.4*0.32.72.02.33.00.82.53.53.04.03.54.5M1
4、.6*0.352.51.82.22.81.02.03.02.53.53.04.03.54.54.05.0M1.6*0.352.72.02.33.01.02.53.53.04.03.54.54.05.0M1.6*0.353.02.02.63.01.02.53.53.04.03.54.54.05.0M1.7*0.353.02.02.63.01.22.53.53.04.03.54.54.05.0M1.8*0.353.02.02.63.02.53.53.04.03.54.54.05.0备注:以上皆为建议数据,如有其它所需尺寸将可另行制作！五、塑胶BOSS孔尺寸开立大小的影响若：塑胶与螺母选择上无问题，
5、螺母埋入塑胶后标准状态如图（一）所示若：螺母尺寸太小，塑胶BOSS孔太大，螺母埋入塑胶后吃不到胶，会产生扭拉力不足现象如图（二）所示若：螺母尺寸太大，BOSS孔太小，会产生溢胶或者爆裂现象如图（三）所示如螺母尺寸与塑胶尺寸都没有问题，还有异常现象发生，那我们通常会考虑通过一些优化设计来改善；例1、塑胶BOSS孔深较浅，会产生扭拉力不足由于BOSS孔深度较浅，如选择双斜纹的螺母，在螺母各尺寸比例调配下，特别是压花上，压花段差较短,这样的螺母埋入塑胶后，压花吃胶面的塑胶太少，会产生扭拉力不足现象,所以一般建议，将BOSS孔深设在2.5mm以上，螺母尺寸长度一般建议做2.0mm以上。改善方案：类似这
6、种情况,在客户不方便改模情况下，可建议将螺母花形改为单斜BS1.,如右图所示，这样将压花段差加大，压花吃胶面的塑胶增大，从而增加扭拉力。由于选择左图样式螺母,在埋入塑胶后，A1.、A2处膨胀，B处却急剧收缩,造成塑胶排挤困难，螺母上下端容易产生溢胶现象,严重影响了产品处观；改善方案：以C部分为导向定位，使螺母能稳妥地放入塑胶孔位中提高了效率和良品率由于加了C端导向部分，A2升骄一定的胶料后,也预留了足够的胶料给A1.部分,同时因A1.A2部分是呈90。交角为45。的斜纹，并可交角形成高强度的节点，阻抗圆周上的扭动力，使扭拉力大大的增加!螺母埋植常见问题六、螺母埋植优缺点对比七、螺母埋植测试拉力与扭力矩塑胶件上的热压螺母所能承受的拉力与扭力矩推荐如表，热压螺母的拉力扭力矩规格表型号拉力(kg)扭力矩(kgf.cm)螺牙型号拉力(kg)扭力矩(kgf.cm)M2.55.76013M35.76515M48.17018热压螺母温度塑胶软化并非融胶。而是比融胶温度低1525度左右超声波：由于超声波埋植会瞬间释放能量，对螺母冲击较大容易破坏对螺母结构，特别是螺牙部分。所以建议M1.6以下螺母最好不要采用超声波埋植
