《屋面防水及隔热工程施工工艺.docx》由会员分享，可在线阅读，更多相关《屋面防水及隔热工程施工工艺.docx（6页珍藏版）》请在第壹文秘上搜索。

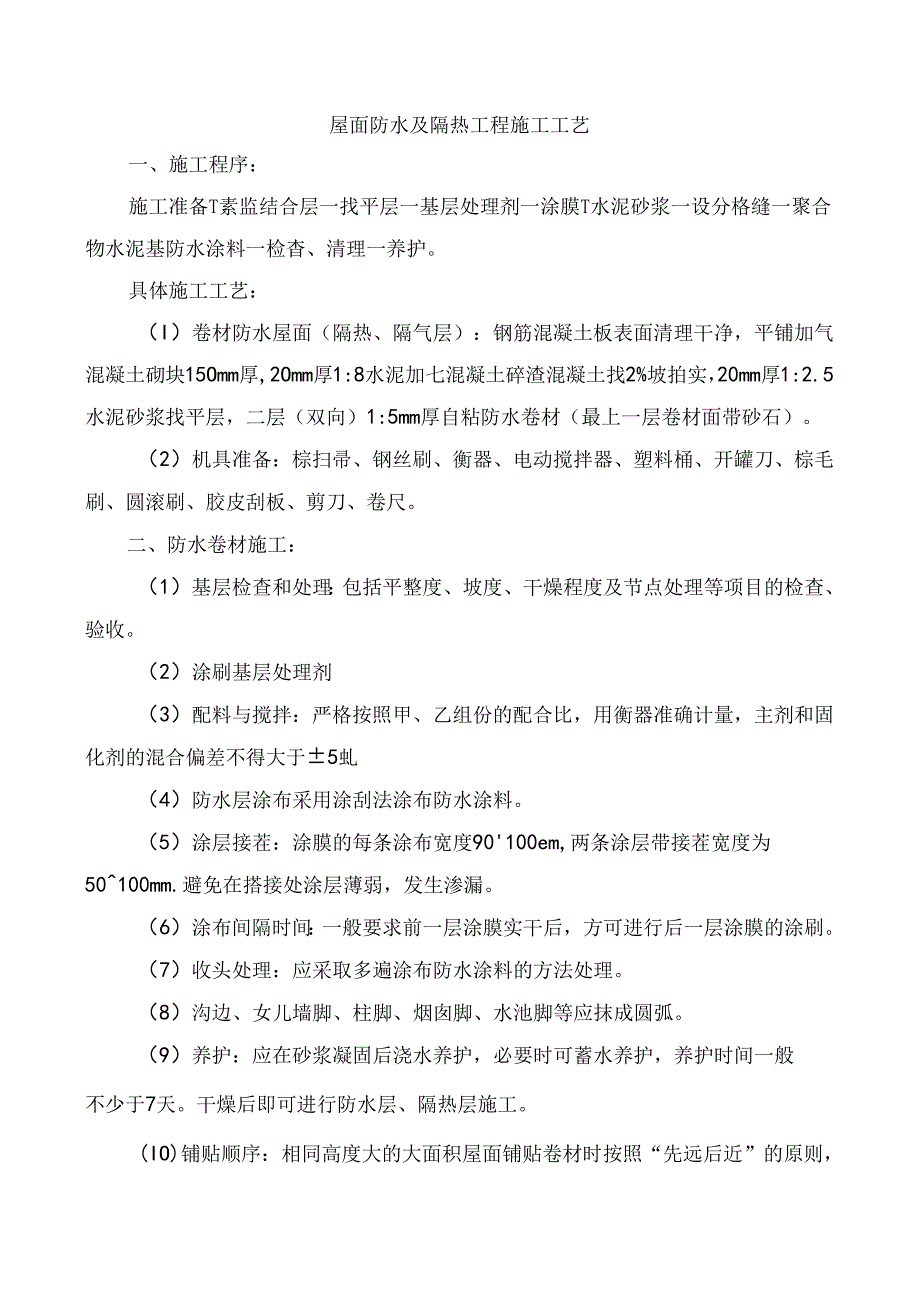

1、屋面防水及隔热工程施工工艺一、施工程序：施工准备T素监结合层一找平层一基层处理剂一涂膜T水泥砂浆一设分格缝一聚合物水泥基防水涂料一检杳、清理一养护。具体施工工艺：（I）卷材防水屋面（隔热、隔气层）：钢筋混凝土板表面清理干净，平铺加气混凝土砌块15Omm厚,2Omm厚1:8水泥加七混凝土碎渣混凝土找2%坡拍实，20mm厚1:2.5水泥砂浆找平层，二层（双向）1:5mm厚自粘防水卷材（最上一层卷材面带砂石）。（2）机具准备：棕扫帚、钢丝刷、衡器、电动搅拌器、塑料桶、开罐刀、棕毛刷、圆滚刷、胶皮刮板、剪刀、卷尺。二、防水卷材施工：（1）基层检查和处理：包括平整度、坡度、干燥程度及节点处理等项目的检查
2、、验收。（2）涂刷基层处理剂（3）配料与搅拌：严格按照甲、乙组份的配合比，用衡器准确计量，主剂和固化剂的混合偏差不得大于5虬（4）防水层涂布采用涂刮法涂布防水涂料。（5）涂层接茬：涂膜的每条涂布宽度90100em,两条涂层带接茬宽度为50100mm.避免在搭接处涂层薄弱，发生渗漏。（6）涂布间隔时间：一般要求前一层涂膜实干后，方可进行后一层涂膜的涂刷。（7）收头处理：应采取多遍涂布防水涂料的方法处理。（8）沟边、女儿墙脚、柱脚、烟囱脚、水池脚等应抹成圆弧。（9）养护：应在砂浆凝固后浇水养护，必要时可蓄水养护，养护时间一般不少于7天。干燥后即可进行防水层、隔热层施工。(IO)铺贴顺序：相同高度大

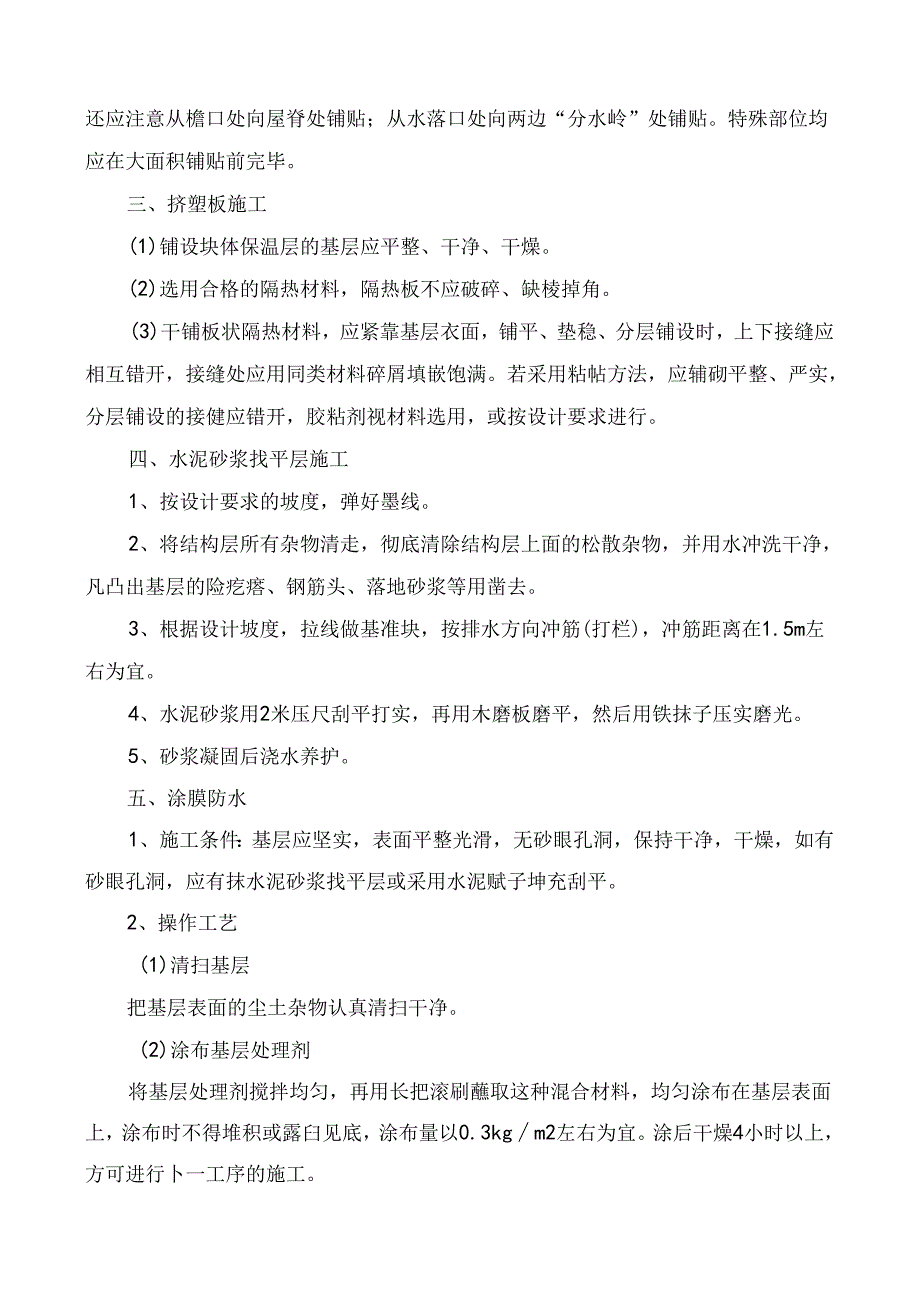

3、的大面积屋面铺贴卷材时按照“先远后近”的原则，还应注意从檐口处向屋脊处铺贴；从水落口处向两边“分水岭”处铺贴。特殊部位均应在大面积铺贴前完毕。三、挤塑板施工(1)铺设块体保温层的基层应平整、干净、干燥。(2)选用合格的隔热材料，隔热板不应破碎、缺棱掉角。(3)干铺板状隔热材料，应紧靠基层衣面，铺平、垫稳、分层铺设时，上下接缝应相互错开，接缝处应用同类材料碎屑填嵌饱满。若采用粘帖方法，应辅砌平整、严实，分层铺设的接健应错开，胶粘剂视材料选用，或按设计要求进行。四、水泥砂浆找平层施工1、按设计要求的坡度，弹好墨线。2、将结构层所有杂物清走，彻底清除结构层上面的松散杂物，并用水冲洗干净，凡凸出基层的
4、险疙瘩、钢筋头、落地砂浆等用凿去。3、根据设计坡度，拉线做基准块，按排水方向冲筋(打栏)，冲筋距离在1.5m左右为宜。4、水泥砂浆用2米压尺刮平打实，再用木磨板磨平，然后用铁抹子压实磨光。5、砂浆凝固后浇水养护。五、涂膜防水1、施工条件：基层应坚实，表面平整光滑，无砂眼孔洞，保持干净，干燥，如有砂眼孔洞，应有抹水泥砂浆找平层或采用水泥赋子坤充刮平。2、操作工艺(1)清扫基层把基层表面的尘土杂物认真清扫干净。(2)涂布基层处理剂将基层处理剂搅拌均匀，再用长把滚刷蘸取这种混合材料，均匀涂布在基层表面上，涂布时不得堆积或露臼见底，涂布量以0.3kgm2左右为宜。涂后干燥4小时以上，方可进行卜一工序的

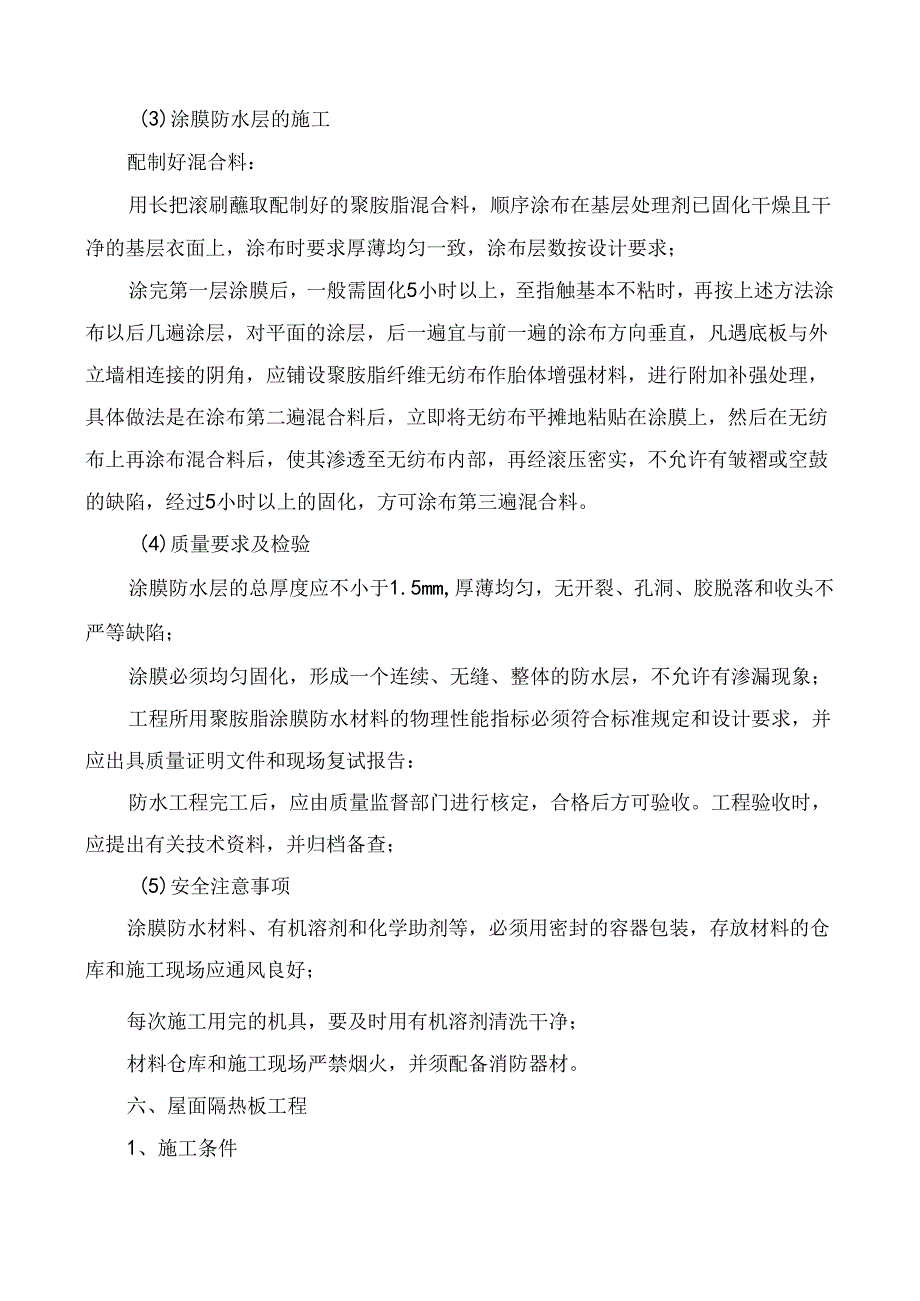

5、施工。(3)涂膜防水层的施工配制好混合料：用长把滚刷蘸取配制好的聚胺脂混合料，顺序涂布在基层处理剂已固化干燥且干净的基层衣面上，涂布时要求厚薄均匀一致，涂布层数按设计要求；涂完第一层涂膜后，一般需固化5小时以上，至指触基本不粘时，再按上述方法涂布以后几遍涂层，对平面的涂层，后一遍宜与前一遍的涂布方向垂直，凡遇底板与外立墙相连接的阴角，应铺设聚胺脂纤维无纺布作胎体增强材料，进行附加补强处理，具体做法是在涂布第二遍混合料后，立即将无纺布平摊地粘贴在涂膜上，然后在无纺布上再涂布混合料后，使其渗透至无纺布内部，再经滚压密实，不允许有皱褶或空鼓的缺陷，经过5小时以上的固化，方可涂布第三遍混合料。(4)质
6、量要求及检验涂膜防水层的总厚度应不小于1.5mm,厚薄均匀，无开裂、孔洞、胶脱落和收头不严等缺陷；涂膜必须均匀固化，形成一个连续、无缝、整体的防水层，不允许有渗漏现象；工程所用聚胺脂涂膜防水材料的物理性能指标必须符合标准规定和设计要求，并应出具质量证明文件和现场复试报告：防水工程完工后，应由质量监督部门进行核定，合格后方可验收。工程验收时，应提出有关技术资料，并归档备查；(5)安全注意事项涂膜防水材料、有机溶剂和化学助剂等，必须用密封的容器包装，存放材料的仓库和施工现场应通风良好；每次施工用完的机具，要及时用有机溶剂清洗干净；材料仓库和施工现场严禁烟火，并须配备消防器材。六、屋面隔热板工程1、
7、施工条件（I）基层平整：对拟粘贴聚苯乙烯泡沫塑料板的屋面，首先剔凿平整，清扫干净，使基层无积尘、浮灰、松散颗粒。（2）检查屋面：使其平整度符合规范要求.（3）泗水湿润：屋面在感观上不能潮湿或干燥，可稍予湿润即可。（4）聚苯乙烯泡沫阳料板应符合设计要求和质量要求，尺寸规格准确，板上无灰尘、污物。（5）工具齐备，材料齐全。2、施工工艺在聚苯乙烯板拟刮胶粘剂部位，用刀或钢丝刷拉毛，然后用勺将拌均匀的快硬胶粘剂舀到聚茶乙烯板上，抹出直径为100m1.n、厚度为3三的粘结点，呈梅花状间隔分布，点与点之间距离为30OnIn1。用缓硬胶粘剂抹在聚苯乙烯板的四角和中央。胶粘剂抹好后，由两人各抬一边往屋面上粘贴
8、，并拍压贴紧。施工完毕对板面进行检验，不符合规范的应及时调整，使其符合设计要求和施工规范。七、卷材防水清理基层一涂布底胶一复杂部位增强处理卷材表面涂胶一基层表面涂胶一粘结一排气一压实一卷材接头粘结一压实一卷材末端收头及封边处理一保护层施工（1）清理基层：基面紧实平整、洁净、无浮浆、无凸角和凹坑及起砂现象，必要时可用破找平、用压缩空气机吹净和用溶剂清擦油污：（2）聚胺脂底胶的涂刷：聚胺脂底胶的配比：聚胺脂底胶按甲：乙=1:3（重量比）混合均匀，或聚胺脂涂膜防水涂料按甲：乙：甲米=1:1.5:1.5的比例配合搅拌均匀；涂刷聚胺脂底胶漆（胶）：在大面积涂刷施工前，应用油漆刷罐底胶在阴角等复杂部位均匀
9、涂刷一遍，大面积则改用长把滚刷进行涂刷施工，指触干燥（4h以上）后才能进行下道工序施工；（3）复杂部位的增强处理：阴阳角等易发生渗漏的薄弱部位，在卷材铺贴前，必须进行增强处理，可采用非磁化密封胶片、自磁化密封胶片或聚胺脂涂膜，也可在局部加厚一层三元一丙卷材，待其干燥后再进行大面枳施工；（4）涂刷胶粘剂：在卷材表面上涂刷CX-404胶：将卷材展开摊铺在干净平整的基层上，用长把滚刷雁满CX-404胶均匀涂刷在卷宗材表面上，卷材两边接头100nIm处留空档。涂层不允许漏底和凝聚胶块现象。当涂刷的CX-404胶指触干燥后，应把原来卷材的纸筒芯，将卷材卷起来待用；基层表面涂刷CX404胶：在底胶指触干燥
10、并无尘杂物污染的基层表面上，用长把滚刷港满CXTO4胶，迅速而均匀地涂布施工，防止“咬底”现象发生。（5）卷材的粘贴：根据卷材配置部位，从流水坡度的下坡开始，弹出标准线，并使卷材的长向与流水坡向垂直，转角处应尽量减少接缝，铺平面与立面相边接的卷材，应由下向上进行，使卷材紧贴阴角，不得有空鼓或粘贴不牢等现象：排除空气：每铺完一张卷材，应立即用干净的长把滚刷从卷材的一端开始，在卷材的横方向顺序用力滚压一遍，以彻底排除卷材粘结结合层间的空气；滚压：在排除空气后，平面部位可用外包橡胶的长30Omm重30Kg的铁批滚压一遍，垂直部位可在排除空气后用手持压混滚压牢：卷材接头的粘贴：在未刷CX-404胶卷材
11、的长短边100mm处，每隔Im左右用CX-404胶涂一下，在其指触干燥后，将接头翻开临时固定，以便接头底面涂胶；（6）卷材末端收口处理：末端收口必须用聚胺脂嵌缝膏或其它密封材料封闭。当密封材料固化后在末端收处再涂刷一层聚胺脂防水涂膜防水材料，然后用108胶水泥砂浆压缝封闭。（7）防水层材料、施工环境应符合设计和产品技术要求，并经设计人员认可，报送监理工程师、监理总部审批。八、膨胀珍珠岩施工现浇膨胀珍珠岩的搅拌，采用先把水泥和膨胀珍珠岩拌和，后慢慢加水搅拌。水灰比的用水量约为水泥重量的一半，水不可加得过多。一般的经验方法是手所握成团不敢，挤不出灰浆或只能挤出极度少量灰浆为宜。铺设前应将基层表面适当洒水润湿，不能浇水。虚铺的厚度比设计厚度增加30%。然后可用木拍轻轻拍实至设计厚度，用木抹子搓平。铺设应以36m2为一单元，四周可用预制的加气混凝土块锯成条，做成排汽槽，在它围起的范围内铺平水泥珍珠岩拌合物。其厚度可用上围砌的加气块控制。排汽槽可做成60mm宽。铺设完毕，第二天应抹上找平层，过后适当养护。现浇水泥珍珠岩的施工应先晴好天气抓紧完成，并随即上抹找平层，一旦遇到雨天，大量水被套吸入其内，而在未干透的情况下进行下一道工序的施工，则最后水分大量窝在其中出不来，即使有排汽孔道也解决不了。因此，做隔热层一定要选好天气，防止雨水和其他多余的水。
