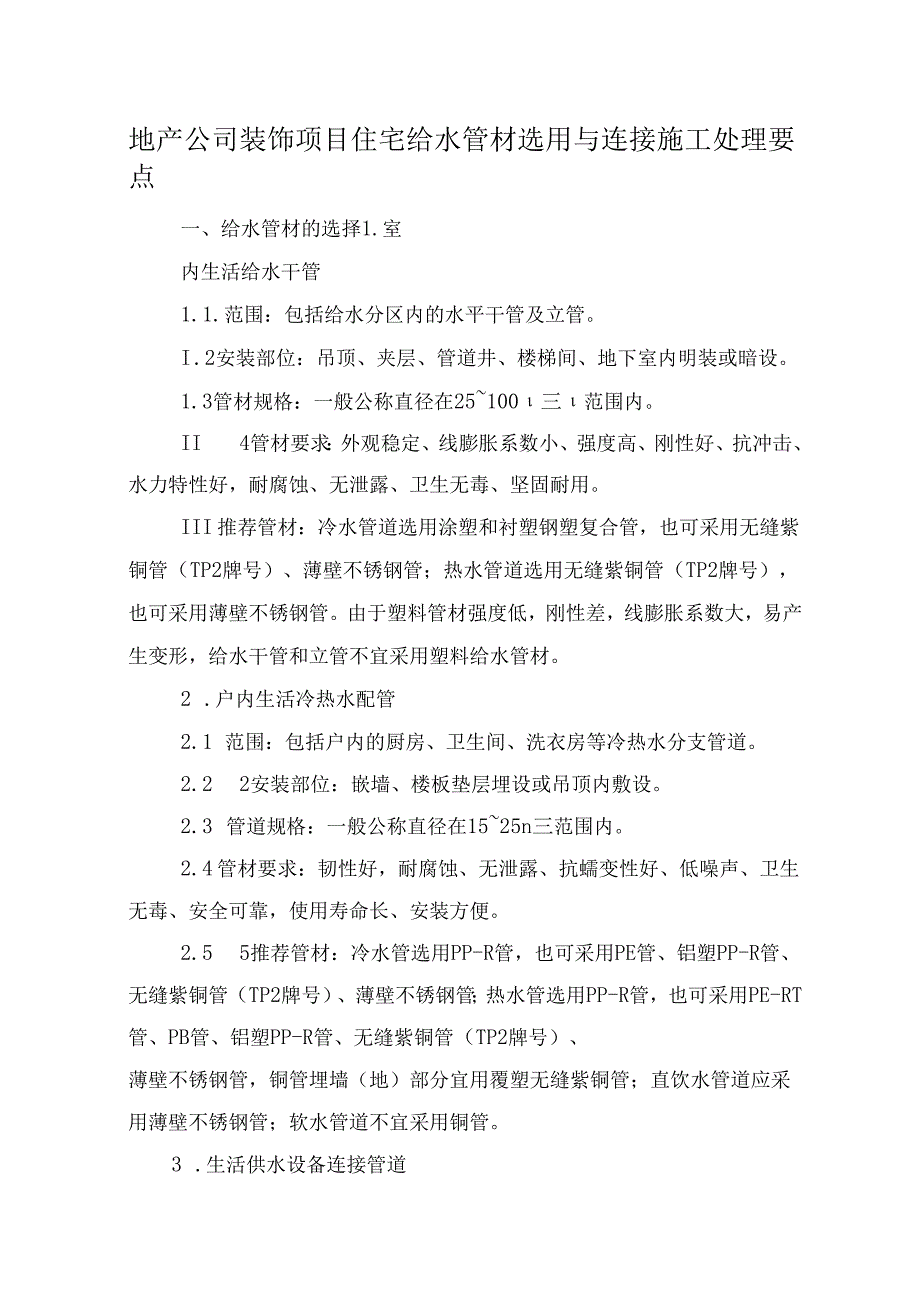

1、地产公司装饰项目住宅给水管材选用与连接施工处理要点一、给水管材的选择1.室内生活给水干管1.1.范围：包括给水分区内的水平干管及立管。I .2安装部位：吊顶、夹层、管道井、楼梯间、地下室内明装或暗设。1.3管材规格：一般公称直径在25100三范围内。II 4管材要求：外观稳定、线膨胀系数小、强度高、刚性好、抗冲击、水力特性好，耐腐蚀、无泄露、卫生无毒、坚固耐用。III 推荐管材：冷水管道选用涂塑和衬塑钢塑复合管，也可采用无缝紫铜管（TP2牌号）、薄壁不锈钢管；热水管道选用无缝紫铜管（TP2牌号），也可采用薄壁不锈钢管。由于塑料管材强度低，刚性差，线膨胀系数大，易产生变形，给水干管和立管不宜采用
2、塑料给水管材。2 .户内生活冷热水配管2.1 范围：包括户内的厨房、卫生间、洗衣房等冷热水分支管道。2.2 2安装部位：嵌墙、楼板垫层埋设或吊顶内敷设。2.3 管道规格：一般公称直径在1525n三范围内。2.4 管材要求：韧性好，耐腐蚀、无泄露、抗蠕变性好、低噪声、卫生无毒、安全可靠，使用寿命长、安装方便。2.5 5推荐管材：冷水管选用PP-R管，也可采用PE管、铝塑PP-R管、无缝紫铜管（TP2牌号）、薄壁不锈钢管；热水管选用PP-R管，也可采用PE-RT管、PB管、铝塑PP-R管、无缝紫铜管（TP2牌号）、薄壁不锈钢管，铜管埋墙（地）部分宜用覆塑无缝紫铜管；直饮水管道应采用薄壁不锈钢管；软
3、水管道不宜采用铜管。3 .生活供水设备连接管道3.1 范围：小区加压供水泵房、锅炉房、地下蓄水池（箱）、屋顶水箱的连接管道。3.2 安装部位：屋顶或机房内明装。3. 3管材规格：各种规格。4. 4管材要求：强度高、耐压好、抗冲击、耐腐蚀、水力条件好、安全可靠、卫生无毒、坚固耐用。5. 5推荐管材：加压供水设备机房、蓄水池（箱）和锅炉房冷水管道选用涂塑和衬塑钢塑复合管，管径大于15OnIm的冷水管道采用不锈钢管；热水管道选用无缝紫铜管或不锈钢管。与水池（箱）、水泵进出口连接的管道不得采用塑料管材。4.地下埋设生活给水管道4.1 范围：市政自来水引入管、小区埋地敷设的给水管道。4. 2安装部位：小
4、区道路或绿化带地下埋设。4.3管材规格：各种规格。4. 4管材要求：有较高的韧性和强度、密封性好、抗氧化、耐腐蚀、水力条件好、耐外压好、抗地面载荷能力强，卫生无毒，安全可靠，施工方便、使用寿命长。6. 5推荐管材：冷水管道选用球墨铸铁给水管，也可采用PE管、涂塑和衬塑钢塑复合管。热水给水管道选用PB管、无缝紫铜管。由于U-PVC给水管材强度低、韧性差，抗冲击力小，对地面载荷承受能力较差，容易发生管道爆裂和漏水故障，不宜用于室外埋地敷设的给水管道。5.非生活给水管道5.1 范围：与住宅建筑配套的消防给水系统、空调系统、采暖系统、景观绿化用水系统和游泳池水处理系统的各种管道。5. 2安装部位：室内

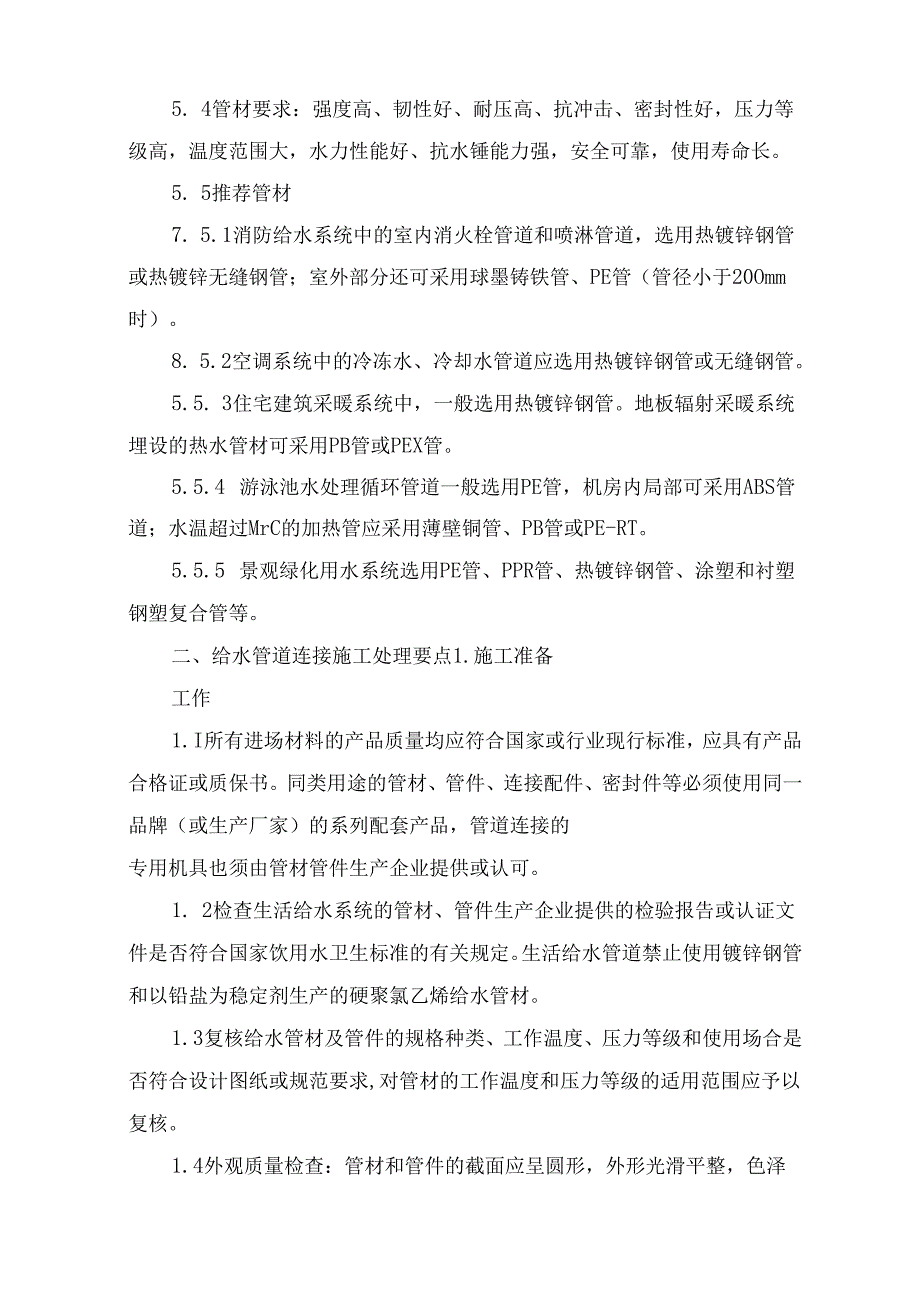

5、外各部位明装或暗敷。5. 3管材规格：各种规格。5. 4管材要求：强度高、韧性好、耐压高、抗冲击、密封性好，压力等级高，温度范围大，水力性能好、抗水锤能力强，安全可靠，使用寿命长。5. 5推荐管材7. 5.1消防给水系统中的室内消火栓管道和喷淋管道，选用热镀锌钢管或热镀锌无缝钢管；室外部分还可采用球墨铸铁管、PE管（管径小于20Omm时）。8. 5.2空调系统中的冷冻水、冷却水管道应选用热镀锌钢管或无缝钢管。5.5. 3住宅建筑采暖系统中，一般选用热镀锌钢管。地板辐射采暖系统埋设的热水管材可采用PB管或PEX管。5.5.4 游泳池水处理循环管道一般选用PE管，机房内局部可采用ABS管道；水温超
6、过MrC的加热管应采用薄壁铜管、PB管或PE-RT。5.5.5 景观绿化用水系统选用PE管、PPR管、热镀锌钢管、涂塑和衬塑钢塑复合管等。二、给水管道连接施工处理要点1.施工准备工作1.I所有进场材料的产品质量均应符合国家或行业现行标准，应具有产品合格证或质保书。同类用途的管材、管件、连接配件、密封件等必须使用同一品牌（或生产厂家）的系列配套产品，管道连接的专用机具也须由管材管件生产企业提供或认可。1. 2检查生活给水系统的管材、管件生产企业提供的检验报告或认证文件是否符合国家饮用水卫生标准的有关规定。生活给水管道禁止使用镀锌钢管和以铅盐为稳定剂生产的硬聚氯乙烯给水管材。1.3复核给水管材及管
7、件的规格种类、工作温度、压力等级和使用场合是否符合设计图纸或规范要求,对管材的工作温度和压力等级的适用范围应予以复核。1.4外观质量检查：管材和管件的截面应呈圆形，外形光滑平整，色泽均匀，标记清晰，无凹陷或明显损伤，内衬材料应平整，不得有气泡、裂纹、分层和脱落等缺陷存在；管件的螺纹部分应规整、光洁，不应有偏扣、断丝和乱丝等现象。1.5检查管材切割工具、套丝设备、熔接机具、压接工具和其它工装设备是否满足管道连接的施工工艺要求。1.6检查预留洞、预埋套管、墙洞和开槽等施工的到位情况，是否具备管道连接的施工条件。1.7认真熟悉施工图纸，核对给水管道与其它专业管线的走向、位置和标高是否有交叉或冲突，管
8、道排列是否合理，并对施工人员进行图纸技术交底。1.8对于各种新型给水管材的连接施工，操作人员须经过生产企业的施工技术培训。1.9现场管理人员须熟悉各种新型管材施工工艺和操作要点。2.镀锌钢管连接施工处理要点1. 1管道连接2. 1.1螺纹式连接：适合于管径DNW1.Oo毫米室内非生活给水管道的连接。操作要点如下:(1)管材切割：根据施工图纸计算出下料尺寸，用割管器对管材进行切割，切割断面应垂直于管子轴线，切割后去除断面上的毛边和毛刺；(2)螺纹加工：分手工套丝和机械套丝，当管径DN50时应采用机械套丝。管道连接螺纹为圆锥形管螺纹，应符合用螺纹密封的管螺纹GB/T7306规范要求。(3)螺纹连接
9、：首先在管端外螺纹表面顺螺纹方向缠绕适量的密封填料，然后旋入管件或阀门螺纹丝口，再用管子钳按旋紧方向一次旋转到位，达到紧密密封。室内给水管道的密封填料一般采用油麻丝和厚白漆或聚四氟乙烯生胶带。(4)注意事项：A.在管道套丝过程中，要向丝口加工部位添加润滑油或冷却液，保证螺纹部分光洁、规整，断丝或缺丝不得大于10%。B.在螺纹旋紧过程中，要注意弯头、三通等管件的角度和安装方向，以免旋合时超位。不得采用退丝的方法使超位的管件复位。C管道连接后，螺纹根部应外露螺纹23扣，清除多余的填料，并将外露螺纹做好防腐处理。D.注意保护镀锌钢管的镀锌层，对局部破坏处应做好防腐处理。E.如果管道套完丝后暂时还不安
10、装，应对套好的丝口进行防护，以免生锈或损坏。3. 1.2法兰式连接：适合于管径DN100毫米管道的安装。操作要点如下：(1)管材切割：同螺纹连接。(2)法兰连接：宜采用凸面螺纹钢制法兰进行连接，法兰的压力等级须与系统工作压力一致。连接时要校正法兰片，使两片法兰相互平行，且垂直于管子中心线。连接螺栓长度应一致，螺母位于同侧，螺栓按对角线位置依次紧固，且受力均匀一致。不应使管道产生轴向力。法兰垫片应采用耐热、耐老化和符合卫生标准的橡胶制品。(3)注意事项A.两片连接法兰必须平行，螺栓紧固后应不低于螺母平面，且外露长度不大于螺栓直径的1/2。B.在有振动的场合，法兰螺栓垫片应加装弹簧垫片。C.如采用
11、焊接法兰时，应进行二次镀锌处理。D.法兰垫片的内径应略大于管径，不得凸入管内；法兰垫片不得采用双垫或偏垫；2 .1.3沟槽式连接：适合于管径DN100mm的管道。操作要点如下：(1)滚槽加工A.用割管器将钢管按需要的长度切割，用水平尺检查切口断面，确保切口断面与管子中心线垂直，并应用砂轮机打磨光滑。B.将需要加工沟槽的钢管架设在滚槽机和滚槽机尾架上，用水平尺找平，使钢管处于水平位置。C.将钢管加工端面紧贴滚槽机，使钢管中轴线与滚轮面垂直。D,缓缓压下千斤顶，使上压轮贴紧钢管，开动滚槽机，使滚轮转动一周，此时注意观察钢管断面是否仍与滚槽机贴紧，然后徐徐压下千斤顶，使上压轮均匀滚压钢管至预定沟槽深
12、度为止。压槽时要持续渐进，槽深应符合下表要求：管径沟槽深度公差802.2+0.31002002.2+0.3200-2502.5+0.3(2)沟槽连接A.检查橡胶密封圈是否匹配，涂润滑剂，并套在一根待连接钢管的端口。B.将对接的另一根钢管的端口插入橡胶密封圈，转动橡胶密封圈，使其位于接口中间部位。C.在橡胶密封圈外侧安装上下卡箍，并将卡箍的凸台送进沟槽内，用力压紧上下卡箍耳部，在卡箍螺孔位置，装上螺栓并交替拧紧螺母。(3)注意事项A.用游标卡尺检查沟槽深度和宽度，确认符合标准。B.安装橡胶密封圈时应使用专用润滑剂，不得用黄油润滑。C.在拧螺母过程中用木榔头锤打卡箍，确保橡胶密封圈不会起皱，卡箍的
13、凸台需全部卡进沟槽内。D.注意保护镀锌钢管的镀锌层，对局部破坏处应做好防腐处理。3 .铜管连接施工要点3.1准备工作3.1.1安装前对管材、管件的壁厚和配合公差按企业出厂标准进行复查，应不得低于设计要求、现行的国家或行业标准。3.1.2对管口变形的管材用专用工具整圆，弯曲管道调直后不应出现凹陷现象。不得使用有裂纹和明显损伤的管材、管件。3.1.3根据所需配管长度，用旋转式切割器或细齿锯垂直切割下料，切割后用钢铿刀修平，去除管口毛刺并整圆。3.2管道连接3.2.1承插式钎焊连接：适合于各种规格的薄壁铜管的连接，明装暗敷均可。管件的材质须与管材一致，操作要点如下：(1)钎焊前，用细砂纸(布)或钢毛
14、刷擦磨铜管和管件的焊接面，去除氧化皮，油污用酒精或有机溶剂擦洗干净；(2)钎焊连接时，应选用与铜管牌号相适应的焊条，焊枪应根据管径大小和壁厚合理选用，连接处的承口及焊条应加热均匀，不得出现过热现象。钎料渗满焊缝后应立即停止加热，并保持静止状态，自然冷却。(3)铜管与铜合金管件焊接时，应在铜合金管件钎焊处使用焊剂，并在焊接完成后，清除管道外壁的残留焊剂。(4)钎焊完成后，必须用压力水冲洗管道内壁，清除残余焊渣，防止堵塞。1.1.1 2.2卡套式连接：采用铜质卡套管件连接，适合于dnW50毫米的薄壁铜管连接。操作要点如下：(1)先将管件的铜螺母套在连接铜管的外壁，再套入鼓形铜箍；(2)然后把管端插
15、入管件接头的止管缘口，并回抽12毫米(热膨胀间隙)，注意铜管端面一定要垂直于管件的底平面。(3)先用手和一个板手拧紧螺母直到铜箍夹紧管子，再用两个扳手将螺母拧紧1/32/3圈，铜箍咬入管子并使管子产生微小变形。(4)卡套式管件内的铜箍属一次性配件，不能重复使用，不宜暗敷。1.1.2 2.3压接式连接：采用铜质压接管件连接，适合于dnW50毫米的薄壁铜管连接。操作要点如下：(1)安装时先将“0”形密封圈装入压接式管件的端部的“U”形槽内，再将同规格的铜管端部插入管件。(2)采用专用压接钳或压接枪，通过压接工具产生的恒定压力，使管材和管件产生微变形并压接成六角形，同时使0”形密封圈产生压缩变形，以达到较好的密封效果。(3)压接式连接毋需焊接，无明火操作，但拆卸后不得重复使用，不宜暗敷。3.2.4 过渡连接：适合于铜管与卫生器具、设备、阀门接口的连接，但不宜暗敷。应根据接口配件的螺纹型式，选择相适应的卡套式(或环压式)连接管件。该管件的一端与铜管采用卡套式(或环压式)连接，另一端与配件接口螺纹连接，密封填料采用聚四氟乙烯生胶带。3.2.5 螺纹式连接：适合于dnW50毫米的厚壁铜管连接。操作要点如下：(1)采用能精密控制丝尾锥度的机械套丝机，将厚壁铜管的端部加工成锥管螺纹，不得有断丝、乱丝，保持螺纹光洁、平整
