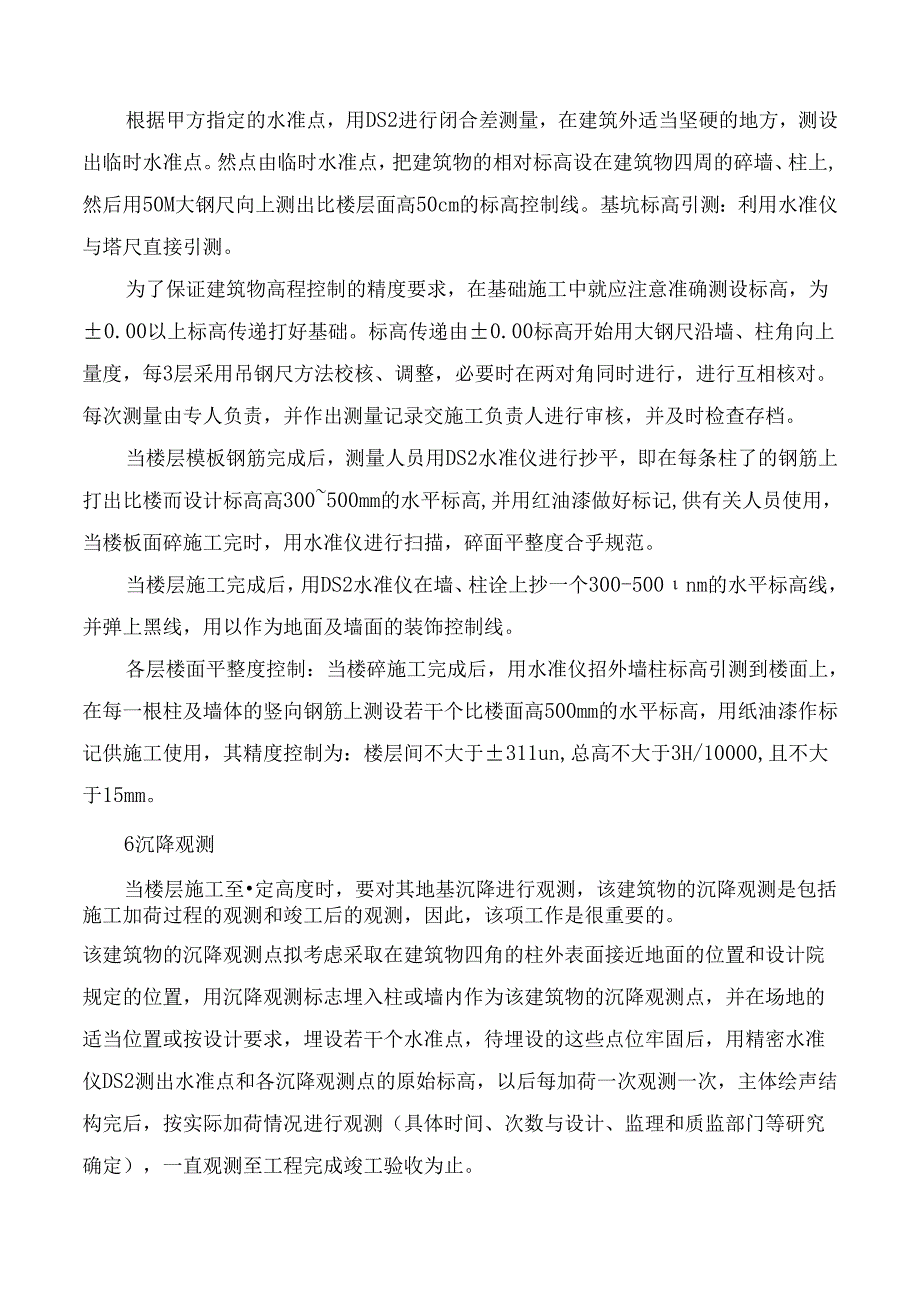

施工测量技术措施.docx_第3页
第3页 / 共8页
施工测量技术措施.docx_第4页
第4页 / 共8页
施工测量技术措施.docx_第5页
第5页 / 共8页
施工测量技术措施.docx_第6页
第6页 / 共8页
施工测量技术措施.docx_第7页
第7页 / 共8页
施工测量技术措施.docx_第8页
第8页 / 共8页
亲,该文档总共8页,全部预览完了,如果喜欢就下载吧!
资源描述

《施工测量技术措施.docx》由会员分享,可在线阅读,更多相关《施工测量技术措施.docx(8页珍藏版)》请在第壹文秘上搜索。

1、施工测量技术措施1测量准备在进行本工程的测量放线前,首先对本工程的水准点及坐标点进行复核,发现问题,立即会同甲方及设计等有关单位共同研讨处理措施。根据甲方提供的水准点及坐标点,在现场测设出符合本工程的现场平面控制网和高程控制网,施测中确保精度。施工放线前,对本工程所使用的所有测量仪器进行校正,所有仪器必须经校正后,并经计量检测合格,方可投入施工使用,不符合要求的仪器,决不允许进入施工现场,以确保测量精度。施工放线前,对测量仪器进行编号,确定各仪器的使用部位,同时,对放线人员进行分工,以保证相同部位由同一个人用同一台仪器进行放线测量,确保不出现系统误差和人为误差。所有仪器在施工前,做好保管管理工

2、作,确保仪器在施工中不被损坏等情况的发生。2施工测量工艺流程测量仪器(经纬仪、水平仪、钢尺)的检定、校验一校测起始依据一场地控制网测设一建筑物的定位放线一基础放线一建筑物的竖向控制。3定位放线根据现场的测量定位放线点,以及结构平面设计图进行施工测量定位放线,确定出建筑物的主轴线,由于各轴线上有柱子,为了避免柱子的钢筋影响放线,所以在平行各轴线1米或3米的位置建立控制线,并在建筑物外(采用延长线法)作好控制桩,保护好各控制点不被破坏,各控制桩要做有明显标记,定期检查。每次放线时,将经纬仪架设在控制点上,后视另一相对应的控制点,这样依次投出两条Im控制线,然后依据这两条控制线,用50米钢尺,按照施

3、工图纸,放出各条轴线的位置及柱梁的位置,每跨轴线误差小于等于Imm0施工中,由下至上进行层层放线。楼地板施工时,当垫层、楼板碎浇捣后,依据经校核的控制线向下投测,在型层、楼板上,测定出建筑物的各轴线、边界线、墙宽线和柱位线等,这些线均是确定建筑物位置的关键,施测中必严格保证精度,严防出现系统误差和人为误差。4垂直度控制根据施工图纸要求,考虑到建筑物现场实际情况,为r保证整修大楼的测量精度,满足施工速度的要求,对于0.00以上建筑物的垂宜度控制,拟采用外控和内控相结合的方法进行。外控校核在建筑物外墙、柱各大角设点(线),并在轴线(或控制线)的后延线上设控制基点,采用大仰角经纬仪(DJ6-C6),

4、结合大线锤校核,每隔三层校核一次。内控根据工程的平面特点和施工要求,设立贯通建筑物横向、纵向的基线(如上图的测量控制线)、在首层基线交点处,设立平面控制点,由平面控制点引测楼层控制点(在相应位置预留15X15Cm的方洞),采用ZN1.激光垂准仪进行垂立方向的传递,控制点层层向上传递,作为各层的放线依据。具体控制方法如下:根据甲方认可的控制网,用DJ2经纬信精确测定出一个激光控制点于首层楼层上,同时在远处建筑物上分别作好后视点,分别测设出两条控制线后,用50米钢尺按施工图纸定出各轴线及柱梁位置。为了观测和控制楼层垂直控制点的位置上,激光室为废砌房屋,屋面用510厚钢板作为防护,并在铅直点的上方开

5、一小100mm的圆孔,并在孔上焊直径为100mn1.高为20OnIm的钢管-一段,作为激光束的通道,孔上加一活动的盖,使用时打开,平时关上,以防止高空落物及水损坏仪器。在每层楼板激光通过位置,预留150X150mm的激光束通道口,以便随时检查主楼的垂直度和施工放线的精度,在预留门上放置一块250X25Omm刻有坐标的有机玻璃激光靶,将激光点打在激光靶上,观察每次数据,并做好记录,两次之差即为偏移的方向,以此作为纠偏的依据,保证大厦的垂直精度。层间垂直度测量偏差不应超过3mm,建筑物全高垂直度测量偏差不应超过3H/10000,且不应大于20mm。5标高控制根据甲方指定的水准点,用DS2进行闭合差

6、测量,在建筑外适当坚硬的地方,测设出临时水准点。然点由临时水准点,把建筑物的相对标高设在建筑物四周的碎墙、柱上,然后用50M大钢尺向上测出比楼层面高50cm的标高控制线。基坑标高引测:利用水准仪与塔尺直接引测。为了保证建筑物高程控制的精度要求,在基础施工中就应注意准确测设标高,为0.00以上标高传递打好基础。标高传递由0.00标高开始用大钢尺沿墙、柱角向上量度,每3层采用吊钢尺方法校核、调整,必要时在两对角同时进行,进行互相核对。每次测量由专人负责,并作出测量记录交施工负责人进行审核,并及时检查存档。当楼层模板钢筋完成后,测量人员用DS2水准仪进行抄平,即在每条柱了的钢筋上打出比楼而设计标高高

7、300500mm的水平标高,并用红油漆做好标记,供有关人员使用,当楼板面碎施工完时,用水准仪进行扫描,碎面平整度合乎规范。当楼层施工完成后,用DS2水准仪在墙、柱诠上抄一个300-500nm的水平标高线,并弹上黑线,用以作为地面及墙面的装饰控制线。各层楼面平整度控制:当楼碎施工完成后,用水准仪招外墙柱标高引测到楼面上,在每一根柱及墙体的竖向钢筋上测设若干个比楼面高500mm的水平标高,用纸油漆作标记供施工使用,其精度控制为:楼层间不大于311un,总高不大于3H/10000,且不大于15mm。6沉降观测当楼层施工至定高度时,要对其地基沉降进行观测,该建筑物的沉降观测是包括施工加荷过程的观测和竣

8、工后的观测,因此,该项工作是很重要的。该建筑物的沉降观测点拟考虑采取在建筑物四角的柱外表面接近地面的位置和设计院规定的位置,用沉降观测标志埋入柱或墙内作为该建筑物的沉降观测点,并在场地的适当位置或按设计要求,埋设若干个水准点,待埋设的这些点位牢固后,用精密水准仪DS2测出水准点和各沉降观测点的原始标高,以后每加荷一次观测一次,主体绘声结构完后,按实际加荷情况进行观测(具体时间、次数与设计、监理和质监部门等研究确定),一直观测至工程完成竣工验收为止。至于竣工后的观测,应由甲方另外委托有资质的专业测量单位按设计要求(或方案)进行定期观测。建筑物的沉降观测记录应注意妥善保存,同时还要画出沉降曲线进行

9、数据分析,发现有不同的沉降或沉降过大,则应立即通知有关主管部门,以做必要的处理。7测量注意事项1、观测应在成像清晰、稳定时进行,照明不足的地方采用人工照明。2、测量时要求前后视距基本相等,视距不等差不大于2m,视距不能超过50m1)3、测量中固定人员进行观测,固定水准仪和水准尺仪器,固定准基点观测路线,按规定的日期、方法及路线进行观测。4、在每测站观测完各前视点后,要求再回视后视点,两次读数之差不得超过Imm,否则应重新观测,直至满足要求为止。8测量资料在工程开工之前,要进行测量定位,填好测量定位记录表,以备存档。每层楼板施工放线工作完成后,检查各轴线是否符合设计要求,并填好轴线偏差表格。每次

10、使用仪器前做好检查记录。认真做好水平观测记录工作。认真做好基坑的侧移观测记录。认真做好建筑物的沉降观测记录。工程完工后认真做好竣工记录。9市外高精度测量技术一、测量依据1.根据业主提供的平面控制点与水准点为基准进行复测和引测。根据业主提供的有关测量资料、设计结构图、复测资料进行计算和测量放样。2.以本工程执行的施工规范中的有关规定作为精度标准.二、平面控制测量1 .对施工现场及控制点进行实地踏勘,结合本工程平面布置图,创建施工测量平面控制网。要求达到考虑通视条件、稳固状态、放样方便等各种因素,在现场每200米建立一个控制点。控制点在中心线两侧间隔分布,以建立通视情况良好的导线控制网。放样时每点

11、至少有两个控制点做后视,便于校核。2 .定期对导线控制网进行闭合校验,保证各点位于同一系统。随着施工的进展,卷个月至少夏测一次,以求控制网达到精度要求。三、路面稳定层工程测量在施工前,勘察部门将全线的平面控制的导线点和高程控制的水准点,在现场会同建设单位和监理与施工单位交桩1 .识图与内业计算。施工测量之前,认真仔细看透图纸,并对图纸上相关几何尺寸及坐标进行细致的换算和旦查,特别要搞清路中线与中线的位置、中心与里程桩号的纵向偏移位置等:对小半径缓和曲线换算坐标时,要考虑取用公式的精度、计算成果要有正规记录;内业计算书必须有专人复核认可,并保存备查。2 .平面侧量放样时,施工前根据设计单位提供的

12、控导点,严格按照要求的精度及有关规范,复测控导点与控导点间的边长及相关角度,核实无误后,主能使用;在水平侧角时要注重整平,特别布控导点测放、全站仪测高程时,必须采用精平方式整平,这样可以缩小测角误差,提高精度。3 .高程测量放样在高程设中,必须使目镜十字丝及物镜调节得最清楚,标尺一定要竖直:水准仪必须经过计量检定,以免在测放过程中产生误差。4.施工测量控制网点已完善并经监理工程师批准后,可以开始具体分项工程的施工放样工作。在测量放样开始前,应提交一份测量放样方案,经测量监理工程师审核批准后方可开展放样工作。放样测量的报检表和原始记录应在施工开始前交监理工程师审核签认。(1)测量仪器的检定和检校

13、测量所使用的各种仪器,必须根据国家的规定,在使用前进行检验,检定合格,方可使用。(2)控制网点加密及复核检测测量精度以中误差为衡量指标,极限误差为中误差的2倍%检测是对平面控制测量、水准测量及其他有关的测量进行同精度的检查测量,因此,检测必须是与被检查测量成果同精度的测量。测量方案测量方案是测量成果精度的保证,测量前由测量组根据所使用的测量仪器及施测方法对照规范编制测量方案。外业资料各种测量记录应采用专用记录簿,测量记录应现场立即记录,字迹要清楚、整齐,不得擦改、转抄。采用与原测量成果同精度的检测成果,逐角、逐边、逐点进行对比,其较差不得超过规定的中误差的两倍。(3)测量控制及设置控制网的方法

14、以业主或监理交予的导线网、高程点为首级控制,对首级网进行加密,作为施工用的平面、高程网,用加密的控制网对施工定位、放样进行控制。控制过程:首级导线、高程网施工导线控制网、水准控制网一支管及路中心线位置及工程桩位定位控制桩一局部部位放线。加密的施工导线控制网及水准阿必须经过监理工程师签认后方可作为施工的依据。测设依据业主所提供的测量控制基点及国家有关测量规范和有关设计施工要求进行。(4)测量控制网的布设及精度要求平面导线控制网采用一级导线测量的方法和技术要求建立加密平面控制系统,系统布设时,以提供的高级导线点为导线起始边,沿征地红线两侧闭合导线控制网,减少系统误差。本工程的控制以平面系统中的导线

15、加密点控制,所有加密桩应做好制桩。高程控制网以首级水准点为基础建立四等水准高程控制系统,系统与连为一体,技术要求为:环形闭合差为12根号1.(1.为环形水水路长度km),测量仪器采用DS3水准仪。四、主要测量放线方法及措施1 .在测量前,对所有的仪器如水准仪、塔尺、钢卷尺等测量工具进行检验,合格后方可投入到测量施工中。2 .测量过程严格按照测量规范中的有关规定进行测量,并实行复核制度,做到点点有熨测,前一步未检查合格,不进行后一步的测量。对施工过程中用到的全部测设数据,最后经监理工程师认可后,方能投入使用。3 .由于施工现场人流多,需定期对轴线控制桩进行复核,为防止人为原因变动导致桩位位移或受

16、破坏而影响测量的精度。4 .业主、监理单位或设计单位所交接主要导线控制桩、标高测量的控制点,要对所交控制点采取可靠的保护措施。5 .项目部建立专业测量小组并配备全站仪、自动水准仪等设备。测量作业人员必须持证上岗,分工明确。6 .在施工前编制完善的测量控制方案,报监理工程师审批,并严格按方案实施。7 .测量放线工作必须由有资质的专业测量工程师进行测设,对主要的中轴线、标高等,应及时报现场的专业测量监理工程师进行复测核验。8 .保证测量仪器设备的完好性,包括在规定条件卜应具备的量距精度和稳定性。定期对设备、仪器进行调整、修理和再校准。保证所有仪器在正常的使用鉴定周期内符合精度的要求。测量成果通过电算、电脑辅助绘图后编制详细可行的
