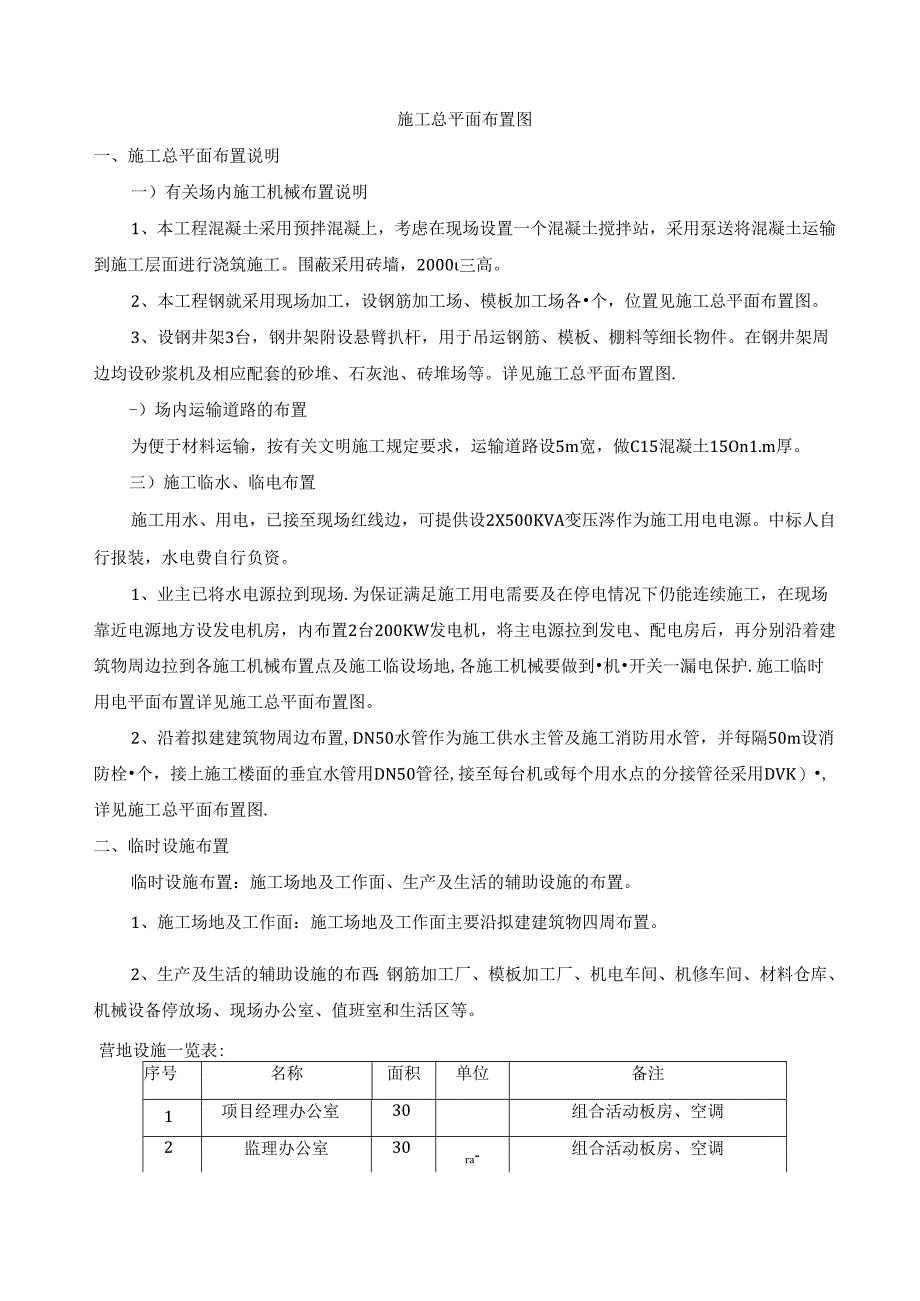

1、施工总平面布置图一、施工总平面布置说明一）有关场内施工机械布置说明1、本工程混凝土采用预拌混凝上，考虑在现场设置一个混凝土搅拌站，采用泵送将混凝土运输到施工层面进行浇筑施工。围蔽采用砖墙，2000三高。2、本工程钢就采用现场加工，设钢筋加工场、模板加工场各个，位置见施工总平面布置图。3、设钢井架3台，钢井架附设悬臂扒杆，用于吊运钢筋、模板、棚料等细长物件。在钢井架周边均设砂浆机及相应配套的砂堆、石灰池、砖堆场等。详见施工总平面布置图.-）场内运输道路的布置为便于材料运输，按有关文明施工规定要求，运输道路设5m宽，做C15混凝土15On1.m厚。三）施工临水、临电布置施工用水、用电，已接至现场红
2、线边，可提供设2X500KVA变压涔作为施工用电电源。中标人自行报装，水电费自行负资。1、业主已将水电源拉到现场.为保证满足施工用电需要及在停电情况下仍能连续施工，在现场靠近电源地方设发电机房，内布置2台200KW发电机，将主电源拉到发电、配电房后，再分别沿着建筑物周边拉到各施工机械布置点及施工临设场地,各施工机械要做到机开关一漏电保护.施工临时用电平面布置详见施工总平面布置图。2、沿着拟建建筑物周边布置,DN50水管作为施工供水主管及施工消防用水管，并每隔50m设消防栓个，接上施工楼面的垂宜水管用DN50管径,接至每台机或每个用水点的分接管径采用DVK）,详见施工总平面布置图.二、临时设施布

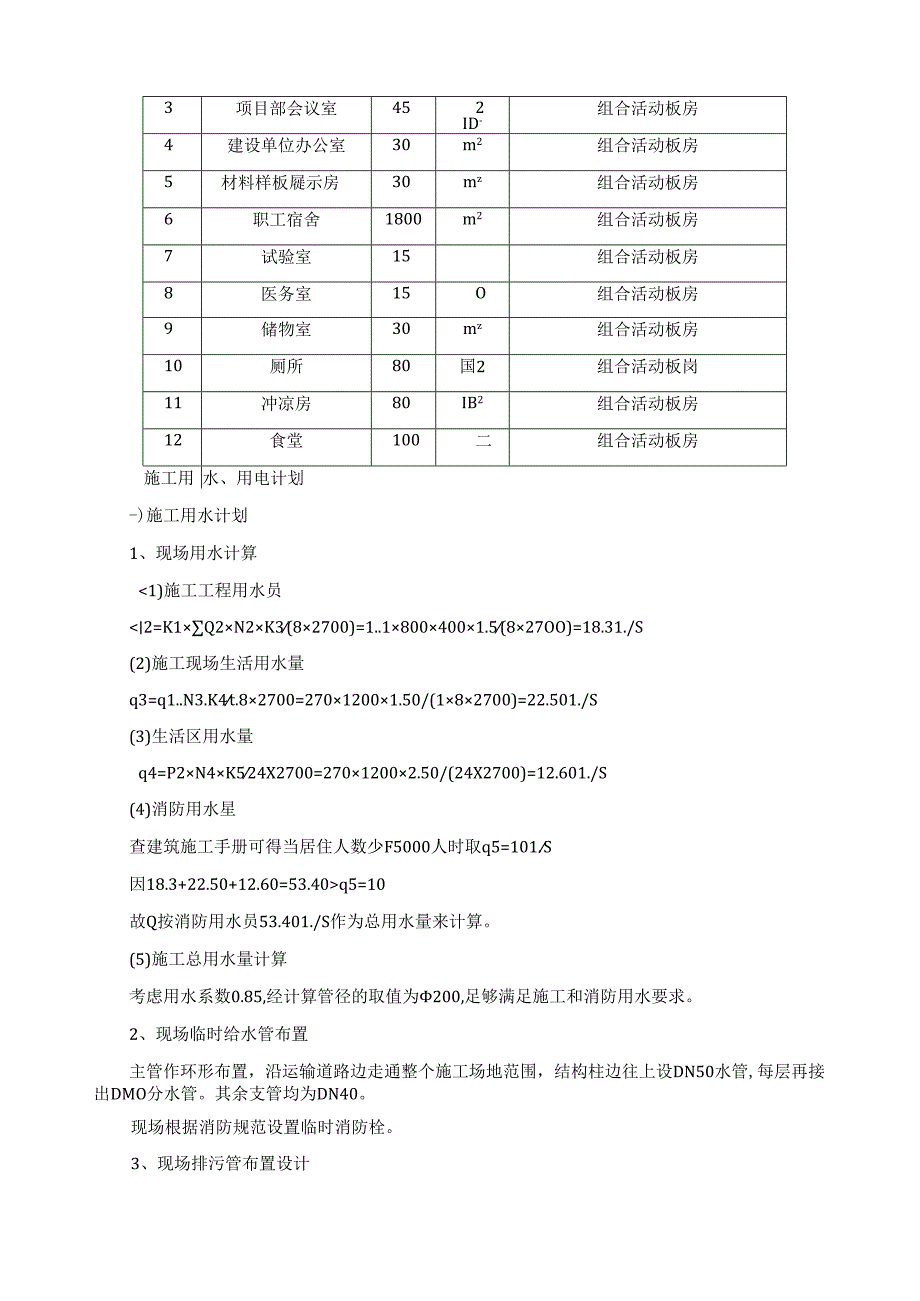

3、置临时设施布置：施工场地及工作面、生产及生活的辅助设施的布置。1、施工场地及工作面：施工场地及工作面主要沿拟建建筑物四周布置。2、生产及生活的辅助设施的布酉：钢筋加工厂、模板加工厂、机电车间、机修车间、材料仓库、机械设备停放场、现场办公室、值班室和生活区等。营地设施一览表:序号名称面积单位备注1项目经理办公室30组合活动板房、空调2监理办公室30ra-组合活动板房、空调3项目部会议室452ID-组合活动板房4建设单位办公室30m2组合活动板房5材料样板屣示房30mz组合活动板房6职工宿舍1800m2组合活动板房7试验室15组合活动板房8医务室15O组合活动板房9储物室30mz组合活动板房10厕

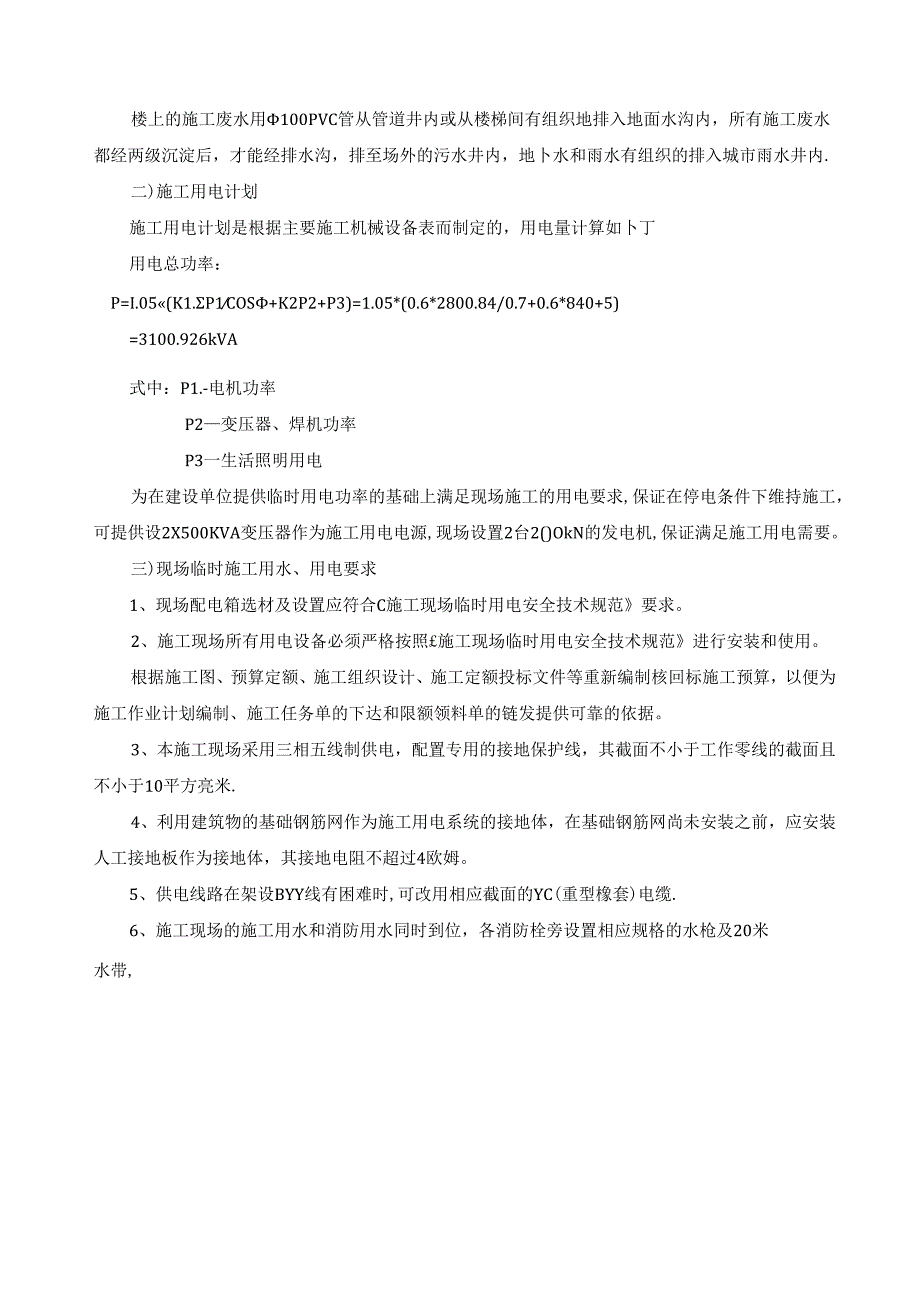

4、所80国2组合活动板岗11冲凉房80IB2组合活动板房12食堂100二组合活动板房施工用水、用电计划-)施工用水计划1、现场用水计算1)施工工程用水员q5=10故Q按消防用水员53.401./S作为总用水量来计算。(5)施工总用水量计算考虑用水系数0.85,经计算管径的取值为200,足够满足施工和消防用水要求。2、现场临时给水管布置主管作环形布置，沿运输道路边走通整个施工场地范围，结构柱边往上设DN50水管,每层再接出DMO分水管。其余支管均为DN40。现场根据消防规范设置临时消防栓。3、现场排污管布置设计楼上的施工废水用100PVC管从管道井内或从楼梯间有组织地排入地面水沟内，所有施工废水都
5、经两级沉淀后，才能经排水沟，排至场外的污水井内，地卜水和雨水有组织的排入城市雨水井内.二)施工用电计划施工用电计划是根据主要施工机械设备表而制定的，用电量计算如卜丁用电总功率：P=I.05(K1.P1COS+K2P2+P3)=1.05*(0.6*2800.84/0.7+0.6*840+5)=3100.926kVA式中：P1.-电机功率P2变压器、焊机功率P3一生活照明用电为在建设单位提供临时用电功率的基础上满足现场施工的用电要求,保证在停电条件下维持施工，可提供设2X500KVA变压器作为施工用电电源,现场设置2台2()OkN的发电机,保证满足施工用电需要。三)现场临时施工用水、用电要求1、现
6、场配电箱选材及设置应符合C施工现场临时用电安全技术规范要求。2、施工现场所有用电设备必须严格按照施工现场临时用电安全技术规范进行安装和使用。根据施工图、预算定额、施工组织设计、施工定额投标文件等重新编制核回标施工预算，以便为施工作业计划编制、施工任务单的下达和限额领料单的链发提供可靠的依据。3、本施工现场采用三相五线制供电，配置专用的接地保护线，其截面不小于工作零线的截面且不小于10平方亮米.4、利用建筑物的基础钢筋网作为施工用电系统的接地体，在基础钢筋网尚未安装之前，应安装人工接地板作为接地体，其接地电阻不超过4欧姆。5、供电线路在架设BYY线有困难时,可改用相应截面的YC(重型橡套)电缆.6、施工现场的施工用水和消防用水同时到位，各消防栓旁设置相应规格的水枪及20米水带,三,s三宿舍职工宿苦职工宿舍门卫碎石堆场实验室带4场水泥库缥合仓库加工车间水箱W室机械停车场路路墙地管电水困石用内电设陡水埋IZ会理办公室施工办公室资料室
