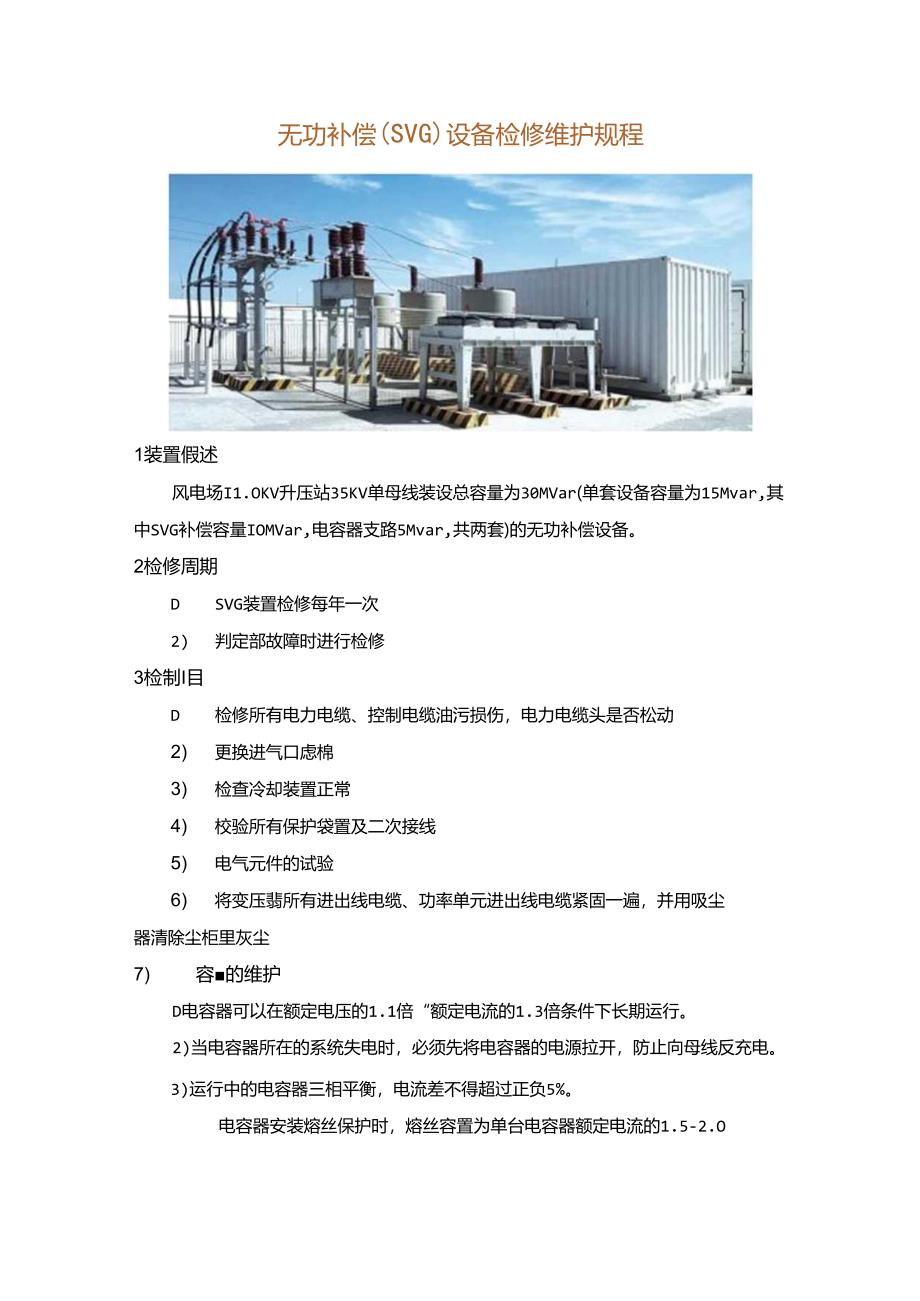

1、无功补偿(SVG)设备检修维护规程1装置假述风电场I1.OKV升压站35KV单母线装设总容量为30MVar(单套设备容量为15Mvar,其中SVG补偿容量IOMVar,电容器支路5Mvar,共两套)的无功补偿设备。2检修周期DSVG装置检修每年一次2) 判定部故障时进行检修3检制I目D检修所有电力电缆、控制电缆油污损伤，电力电缆头是否松动2) 更换进气口虑棉3) 检查冷却装置正常4) 校验所有保护袋置及二次接线5) 电气元件的试验6) 将变压翡所有进出线电缆、功率单元进出线电缆紧固一遍，并用吸尘器清除尘柜里灰尘7) 容的维护D电容器可以在额定电压的1.1倍“额定电流的1.3倍条件下长期运行。2

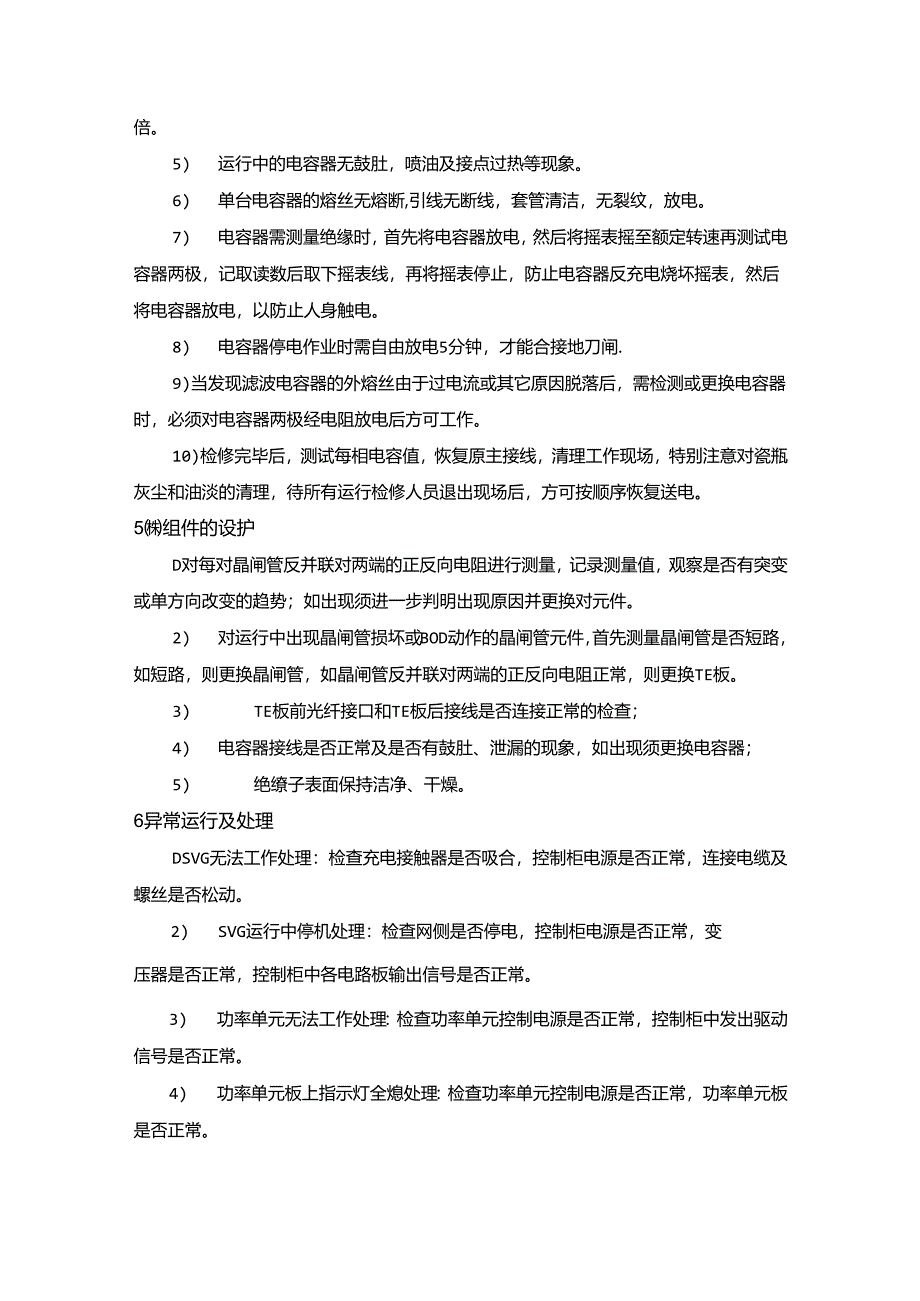

2、)当电容器所在的系统失电时，必须先将电容器的电源拉开，防止向母线反充电。3)运行中的电容器三相平衡，电流差不得超过正负5%。电容器安装熔丝保护时，熔丝容置为单台电容器额定电流的1.5-2.O倍。5) 运行中的电容器无鼓肚，喷油及接点过热等现象。6) 单台电容器的熔丝无熔断,引线无断线，套管清洁，无裂纹，放电。7) 电容器需测量绝缘时，首先将电容器放电，然后将摇表摇至额定转速再测试电容器两极，记取读数后取下摇表线，再将摇表停止，防止电容器反充电烧坏摇表，然后将电容器放电，以防止人身触电。8) 电容器停电作业时需自由放电5分钟，才能合接地刀闸.9)当发现滤波电容器的外熔丝由于过电流或其它原因脱落后
3、，需检测或更换电容器时，必须对电容器两极经电阻放电后方可工作。10)检修完毕后，测试每相电容值，恢复原主接线，清理工作现场，特别注意对瓷瓶灰尘和油淡的清理，待所有运行检修人员退出现场后，方可按顺序恢复送电。5组件的设护D对每对晶闸管反并联对两端的正反向电阻进行测量，记录测量值，观察是否有突变或单方向改变的趋势；如出现须进一步判明出现原因并更换对元件。2) 对运行中出现晶闸管损坏或BOD动作的晶闸管元件，首先测量晶闸管是否短路，如短路，则更换晶闸管，如晶闸管反并联对两端的正反向电阻正常，则更换TE板。3) TE板前光纤接口和TE板后接线是否连接正常的检查；4) 电容器接线是否正常及是否有鼓肚、泄

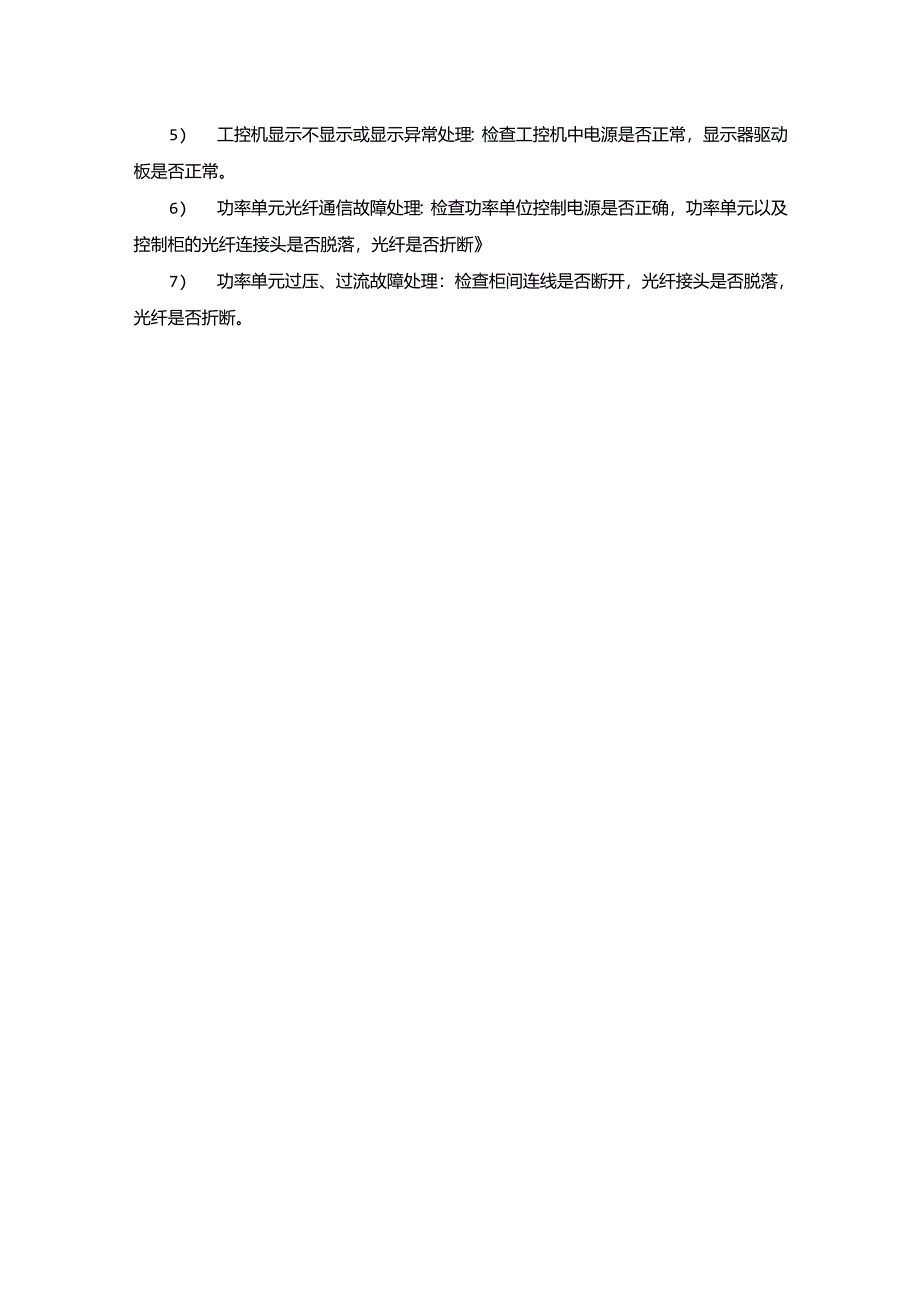

4、漏的现象，如出现须更换电容器；5) 绝缭子表面保持洁净、干燥。6异常运行及处理DSVG无法工作处理：检查充电接触器是否吸合，控制柜电源是否正常，连接电缆及螺丝是否松动。2) SVG运行中停机处理：检查网侧是否停电，控制柜电源是否正常，变压器是否正常，控制柜中各电路板输出信号是否正常。3) 功率单元无法工作处理：检查功率单元控制电源是否正常，控制柜中发出驱动信号是否正常。4) 功率单元板上指示灯全熄处理：检查功率单元控制电源是否正常，功率单元板是否正常。5) 工控机显示不显示或显示异常处理：检查工控机中电源是否正常，显示器驱动板是否正常。6) 功率单元光纤通信故障处理：检查功率单位控制电源是否正确，功率单元以及控制柜的光纤连接头是否脱落，光纤是否折断7) 功率单元过压、过流故障处理：检查柜间连线是否断开，光纤接头是否脱落，光纤是否折断。
