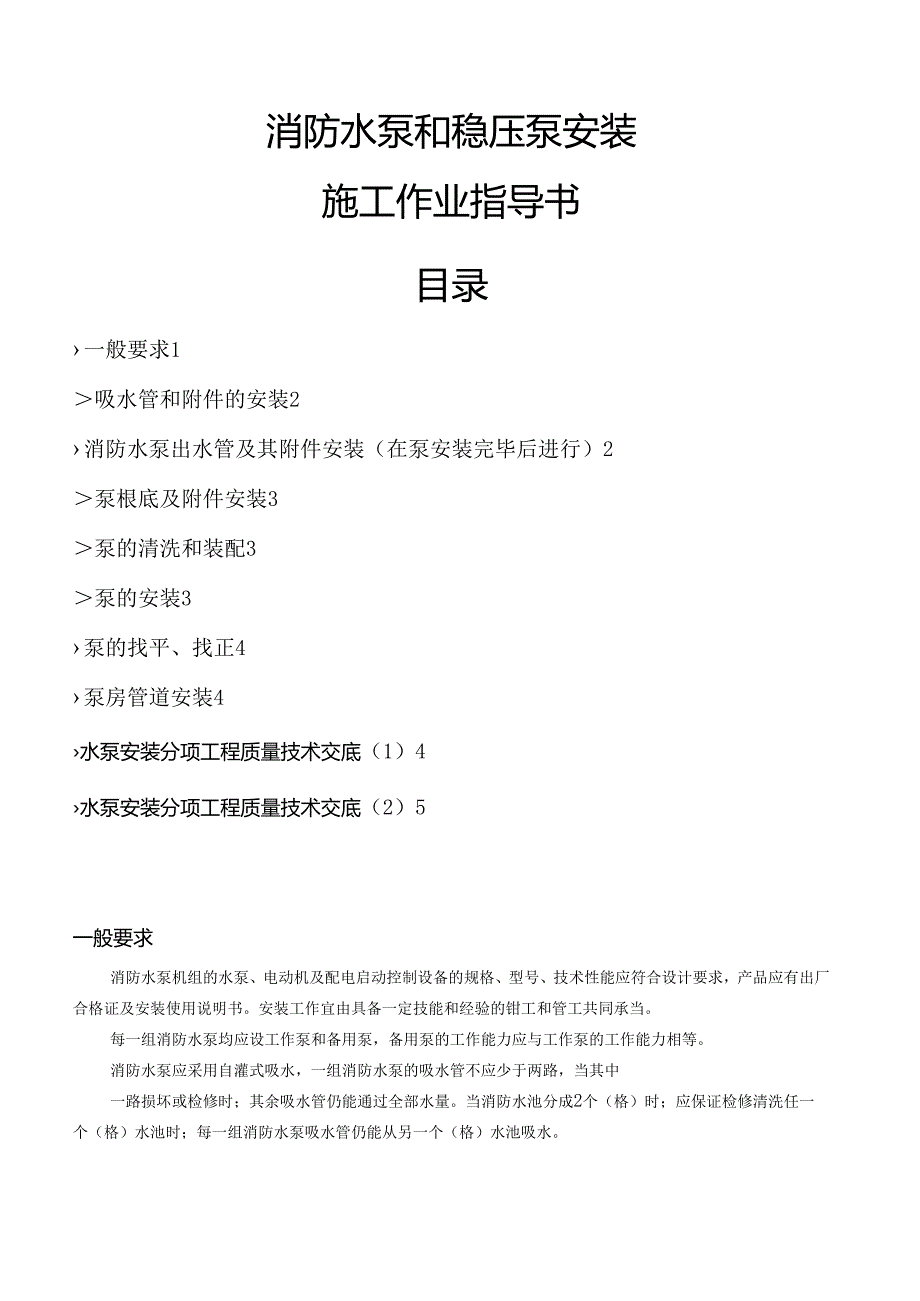

1、消防水泵和稳压泵安装施工作业指导书目录一般要求1吸水管和附件的安装2消防水泵出水管及其附件安装（在泵安装完毕后进行）2泵根底及附件安装3泵的清洗和装配3泵的安装3泵的找平、找正4泵房管道安装4水泵安装分项工程质量技术交底（1）4水泵安装分项工程质量技术交底（2）5一般要求消防水泵机组的水泵、电动机及配电启动控制设备的规格、型号、技术性能应符合设计要求，产品应有出厂合格证及安装使用说明书。安装工作宜由具备一定技能和经验的钳工和管工共同承当。每一组消防水泵均应设工作泵和备用泵，备用泵的工作能力应与工作泵的工作能力相等。消防水泵应采用自灌式吸水，一组消防水泵的吸水管不应少于两路，当其中一路损坏或检修

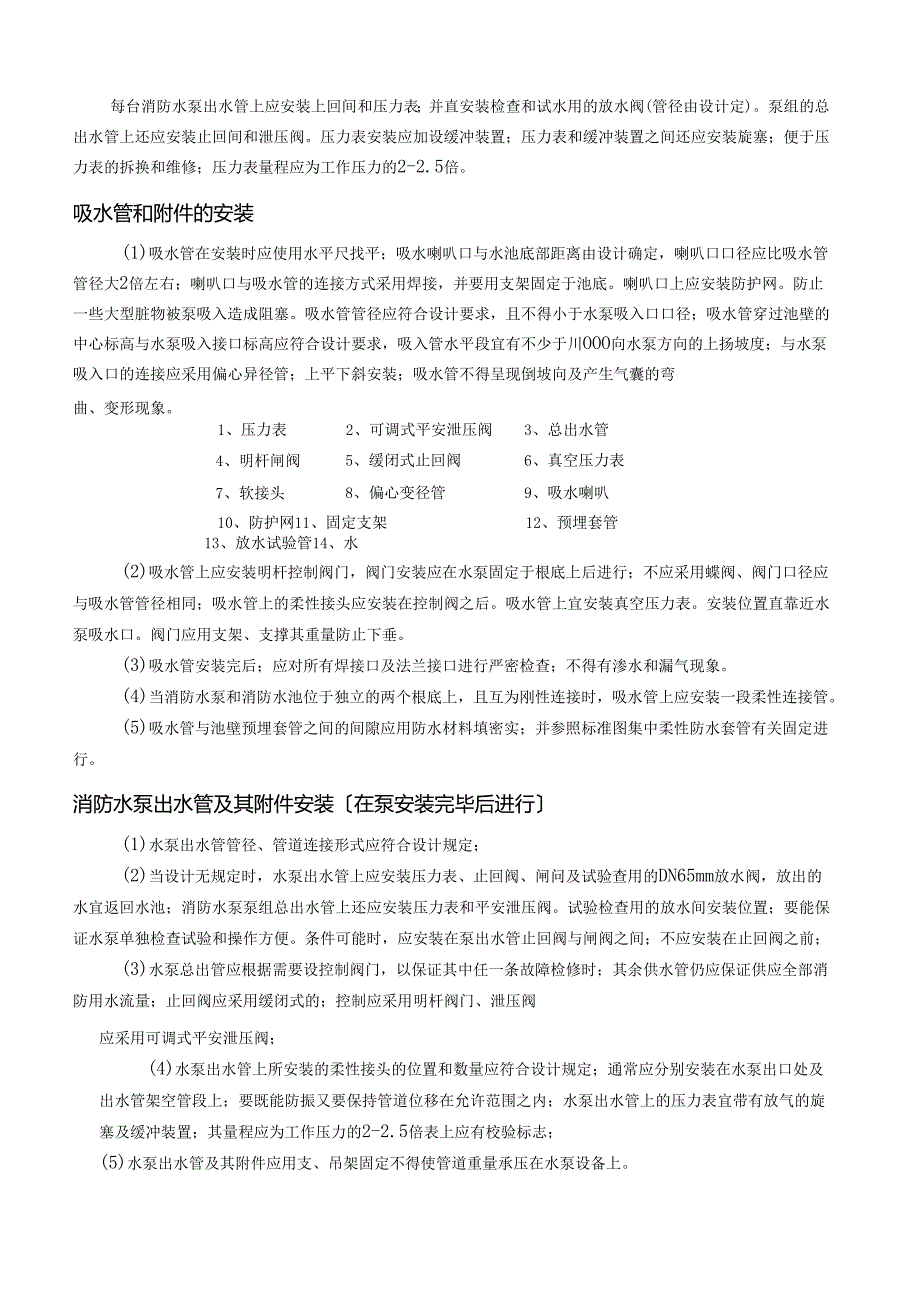

2、时；其余吸水管仍能通过全部水量。当消防水池分成2个（格）时；应保证检修清洗任一个（格）水池时；每一组消防水泵吸水管仍能从另一个（格）水池吸水。每台消防水泵出水管上应安装上回间和压力表；并直安装检查和试水用的放水阀(管径由设计定)。泵组的总出水管上还应安装止回间和泄压阀。压力表安装应加设缓冲装置；压力表和缓冲装置之间还应安装旋塞；便于压力表的拆换和维修；压力表量程应为工作压力的2-2.5倍。吸水管和附件的安装(1)吸水管在安装时应使用水平尺找平；吸水喇叭口与水池底部距离由设计确定，喇叭口口径应比吸水管管径大2倍左右；喇叭口与吸水管的连接方式采用焊接，并要用支架固定于池底。喇叭口上应安装防护网。防
3、止一些大型脏物被泵吸入造成阻塞。吸水管管径应符合设计要求，且不得小于水泵吸入口口径；吸水管穿过池壁的中心标高与水泵吸入接口标高应符合设计要求，吸入管水平段宜有不少于川OOO向水泵方向的上扬坡度；与水泵吸入口的连接应采用偏心异径管；上平下斜安装；吸水管不得呈现倒坡向及产生气囊的弯曲、变形现象。1、压力表2、可调式平安泄压阀3、总出水管4、明杆闸阀7、软接头5、缓闭式止回阀8、偏心变径管6、真空压力表9、吸水喇叭10、防护网11、固定支架12、预埋套管13、放水试验管14、水(2)吸水管上应安装明杆控制阀门，阀门安装应在水泵固定于根底上后进行；不应采用蝶阀、阀门口径应与吸水管管径相同；吸水管上的柔
4、性接头应安装在控制阀之后。吸水管上宜安装真空压力表。安装位置直靠近水泵吸水口。阀门应用支架、支撑其重量防止下垂。(3)吸水管安装完后；应对所有焊接口及法兰接口进行严密检查；不得有渗水和漏气现象。(4)当消防水泵和消防水池位于独立的两个根底上，且互为刚性连接时，吸水管上应安装一段柔性连接管。(5)吸水管与池壁预埋套管之间的间隙应用防水材料填密实；并参照标准图集中柔性防水套管有关固定进行。消防水泵出水管及其附件安装在泵安装完毕后进行(1)水泵出水管管径、管道连接形式应符合设计规定；(2)当设计无规定时，水泵出水管上应安装压力表、止回阀、闸问及试验查用的DN65mm放水阀，放出的水宜返回水池；消防水

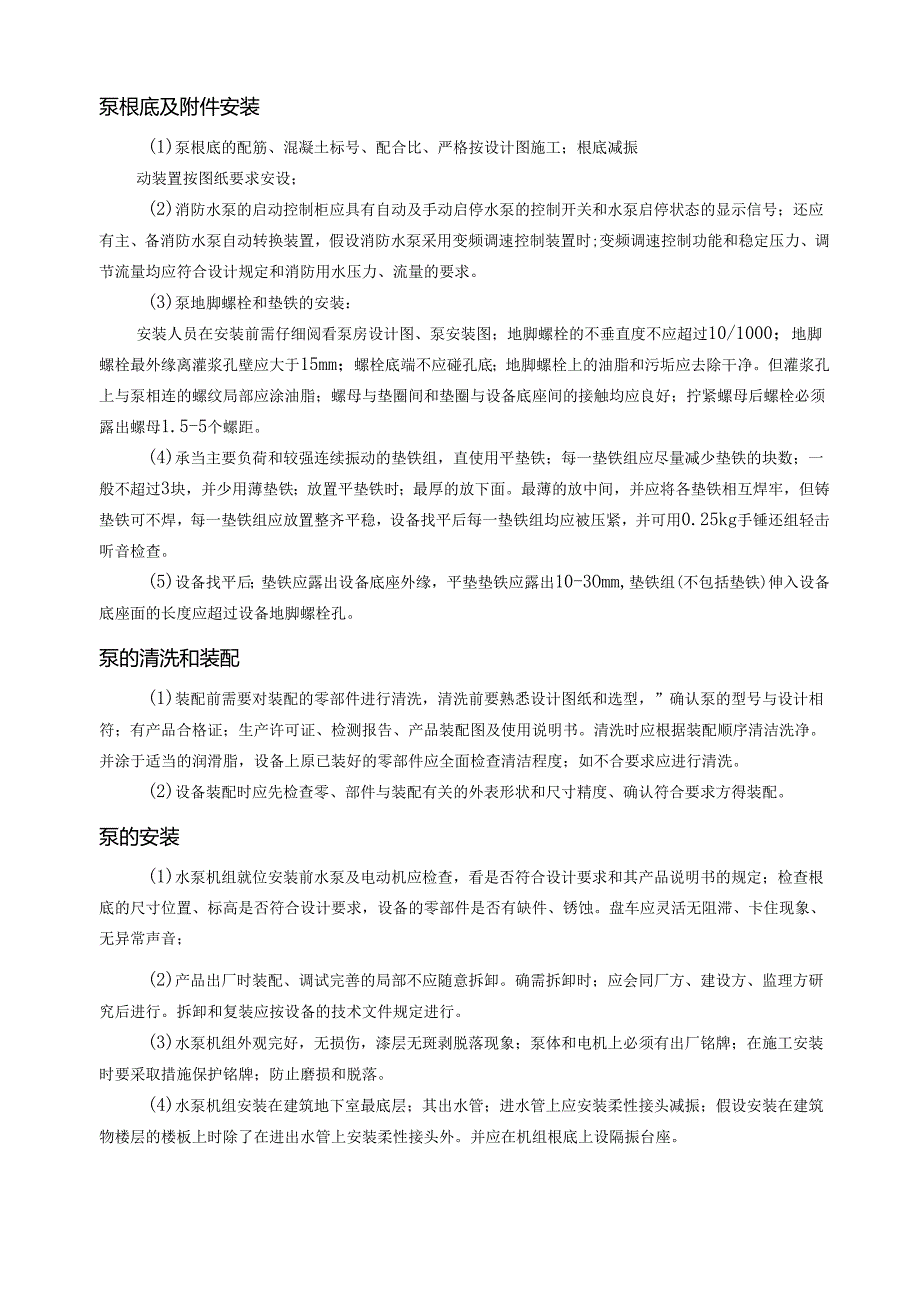

5、泵泵组总出水管上还应安装压力表和平安泄压阀。试验检查用的放水间安装位置；要能保证水泵单独检查试验和操作方便。条件可能时，应安装在泵出水管止回阀与闸阀之间；不应安装在止回阀之前；(3)水泵总出管应根据需要设控制阀门，以保证其中任一条故障检修时；其余供水管仍应保证供应全部消防用水流量；止回阀应采用缓闭式的；控制应采用明杆阀门、泄压阀应采用可调式平安泄压阀；(4)水泵出水管上所安装的柔性接头的位置和数量应符合设计规定；通常应分别安装在水泵出口处及出水管架空管段上；要既能防振又要保持管道位移在允许范围之内；水泵出水管上的压力表宜带有放气的旋塞及缓冲装置；其量程应为工作压力的2-2.5倍表上应有校验标志
6、；(5)水泵出水管及其附件应用支、吊架固定不得使管道重量承压在水泵设备上。泵根底及附件安装(1)泵根底的配筋、混凝土标号、配合比、严格按设计图施工；根底减振动装置按图纸要求安设；(2)消防水泵的启动控制柜应具有自动及手动启停水泵的控制开关和水泵启停状态的显示信号；还应有主、备消防水泵自动转换装置，假设消防水泵采用变频调速控制装置时;变频调速控制功能和稳定压力、调节流量均应符合设计规定和消防用水压力、流量的要求。(3)泵地脚螺栓和垫铁的安装：安装人员在安装前需仔细阅看泵房设计图、泵安装图；地脚螺栓的不垂直度不应超过10/1000；地脚螺栓最外缘离灌浆孔壁应大于15mm；螺栓底端不应碰孔底；地脚螺
7、栓上的油脂和污垢应去除干净。但灌浆孔上与泵相连的螺纹局部应涂油脂；螺母与垫圈间和垫圈与设备底座间的接触均应良好；拧紧螺母后螺栓必须露出螺母1.5-5个螺距。(4)承当主要负荷和较强连续振动的垫铁组，直使用平垫铁；每一垫铁组应尽量减少垫铁的块数；一般不超过3块，并少用薄垫铁；放置平垫铁时；最厚的放下面。最薄的放中间，并应将各垫铁相互焊牢，但铸垫铁可不焊，每一垫铁组应放置整齐平稳，设备找平后每一垫铁组均应被压紧，并可用0.25kg手锤还组轻击听音检查。(5)设备找平后；垫铁应露出设备底座外缘，平垫垫铁应露出10-3Omm,垫铁组(不包括垫铁)伸入设备底座面的长度应超过设备地脚螺栓孔。泵的清洗和装配
8、(1)装配前需要对装配的零部件进行清洗，清洗前要熟悉设计图纸和选型，”确认泵的型号与设计相符；有产品合格证；生产许可证、检测报告、产品装配图及使用说明书。清洗时应根据装配顺序清洁洗净。并涂于适当的润滑脂，设备上原已装好的零部件应全面检查清洁程度；如不合要求应进行清洗。(2)设备装配时应先检查零、部件与装配有关的外表形状和尺寸精度、确认符合要求方得装配。泵的安装(1)水泵机组就位安装前水泵及电动机应检查，看是否符合设计要求和其产品说明书的规定；检查根底的尺寸位置、标高是否符合设计要求，设备的零部件是否有缺件、锈蚀。盘车应灵活无阻滞、卡住现象、无异常声音；(2)产品出厂时装配、调试完善的局部不应随
9、意拆卸。确需拆卸时；应会同厂方、建设方、监理方研究后进行。拆卸和复装应按设备的技术文件规定进行。(3)水泵机组外观完好，无损伤，漆层无斑剥脱落现象；泵体和电机上必须有出厂铭牌；在施工安装时要采取措施保护铭牌；防止磨损和脱落。(4)水泵机组安装在建筑地下室最底层；其出水管；进水管上应安装柔性接头减振；假设安装在建筑物楼层的楼板上时除了在进出水管上安装柔性接头外。并应在机组根底上设隔振台座。泵的找平、找正(1)卧式和立式泵的纵横向水平度不超过O.1/1.Oni。测量时；应以加工面为准。并与底座连接牢固。(2)小型整体安装的泵，不应有明显的偏差。(3)主动轴与从动轴以连轴节连接时；两轴的不同轴度两半
10、联轴节端面间的间隙应符合设备技术文件的规定。电机安装应保持水泵与电机两轴同心，弹性联轴器两端面间隙符合应要求(2-6mm);假设设备技术文件无规定时，应符合国家标准机械设备安装工程施工及验收标准TJ231-75(第一册通用规定)；主动轴与从动轴找正连接后，盘动检查是否灵活。(4)电机与泵连接前；应先单独试验电动机的转向；确认无误后再连接。(5)泵与管路连接后；应复核找正情况；要检查吸水管路与泵的连接是否符合设计和标准要求；如管路连接不正常时，应调整管路。泵房管道安装(1)管道内部和管端应清洁干净；去除杂物、密封面和螺纹不应损坏；(2)管道与泵连接后卜据设计施工图)不应再在其上进行焊接和气割。需
11、焊接和气割时；应拆下管路和采取必要的措施；以防焊渣进入泵内和损坏泵的零件。水泵安装分项工程质量技术交底(1)GD23O1OO3I口施工单位工程名称分部工程给水排水及采暖工程交底部位日期工程允许偏差(mm)坐标位置+20不同平面标高-20根底外形尺寸20根底水平度每米5全长IO预埋地脚螺栓Tf中心位置+10深度+20孔壁铅垂度10误差应符合下表规定:交底内容1、水泵安装前核对水泵实际安装尺寸与安装图是否相符，对根底外观进行检查，根底不得有裂纹、蜂窝、空洞、露筋等缺陷。对根底位置和尺寸进行复测，其允许2、先用墨线在根底外表弹出泵安装中心线，核准水泵安装标高。3、在根底放置垫铁处铲麻面，以使二次灌浆
