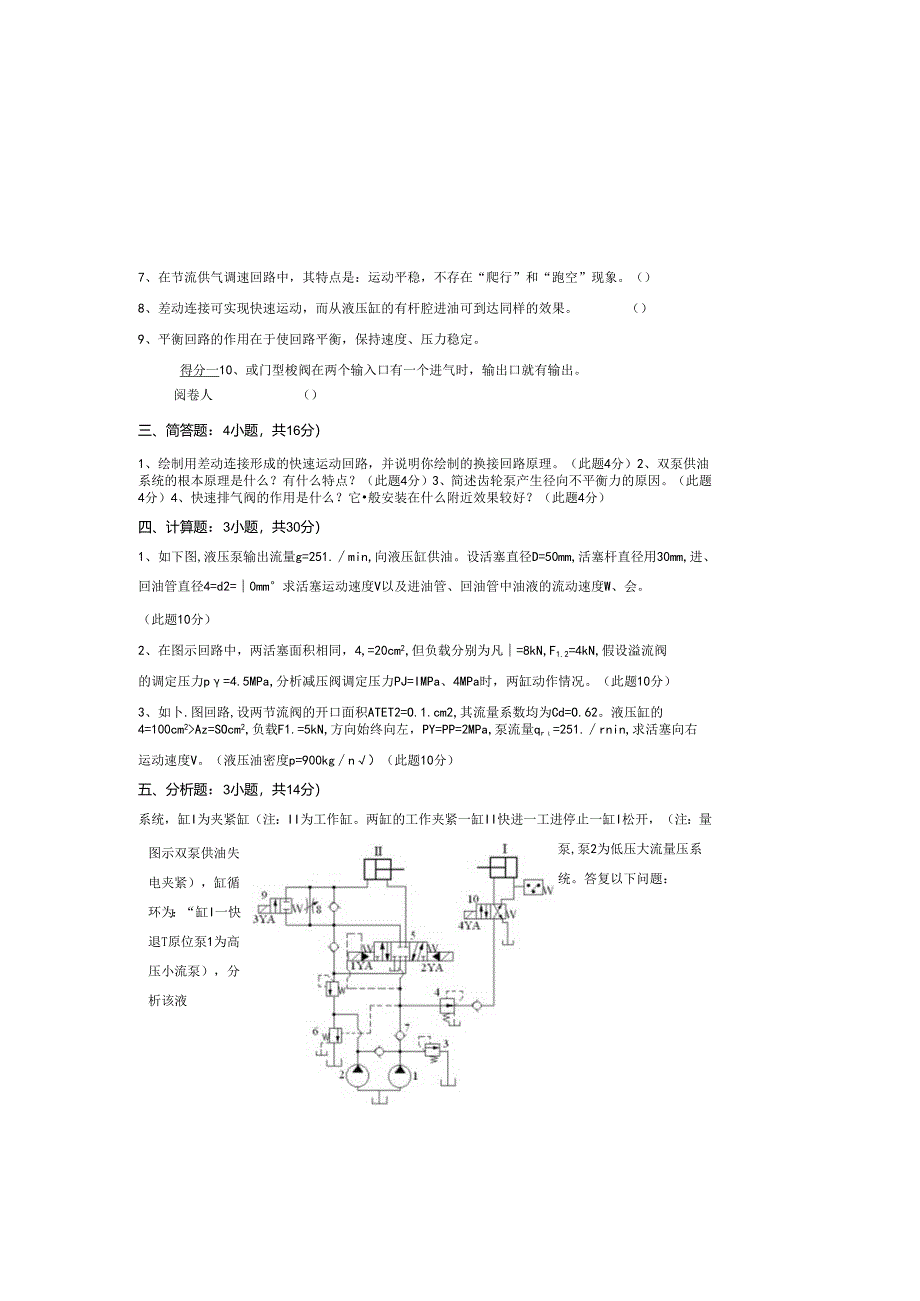

液压与气压传动1.docx_第1页
第1页 / 共3页

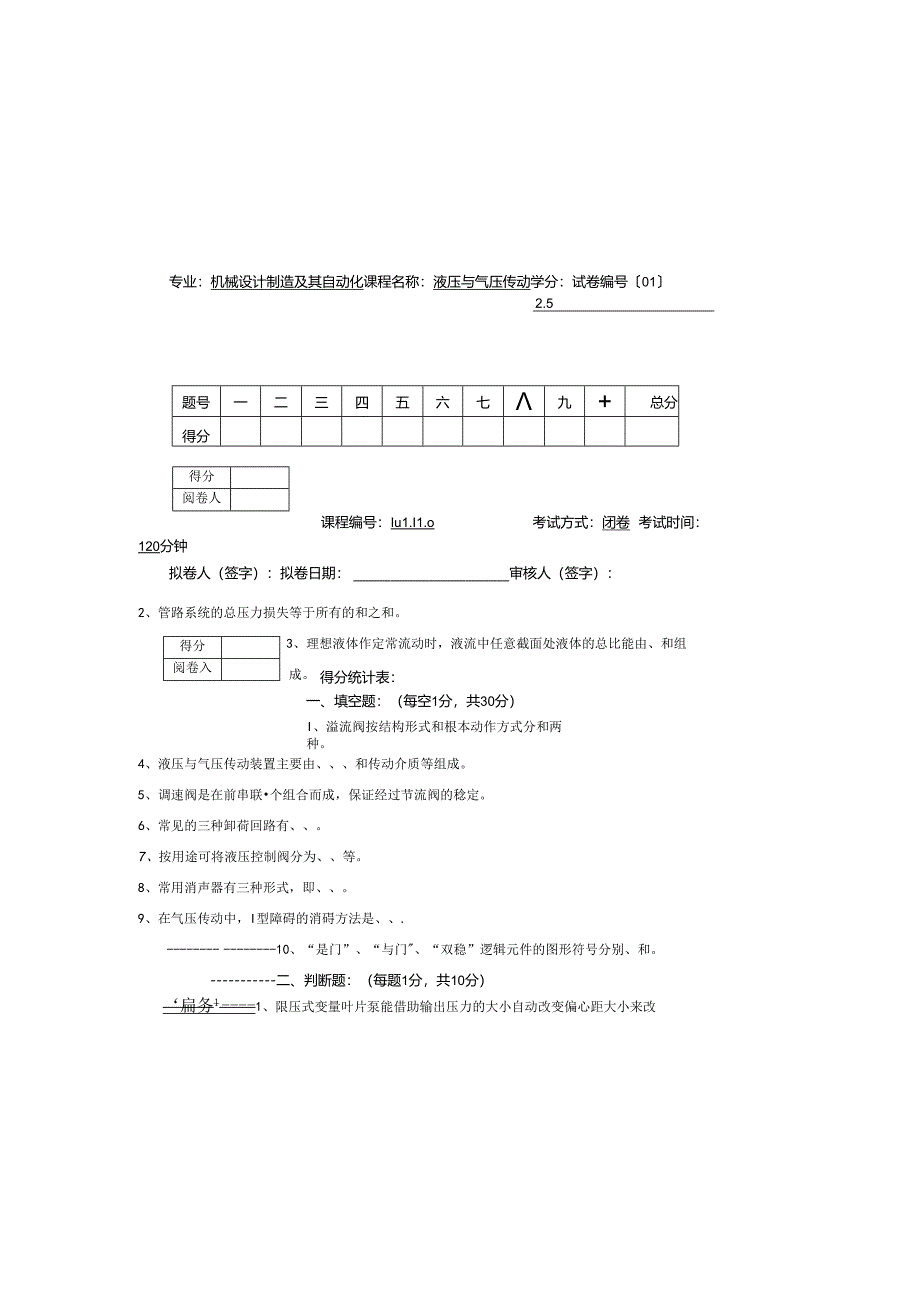

液压与气压传动1.docx_第2页
第2页 / 共3页

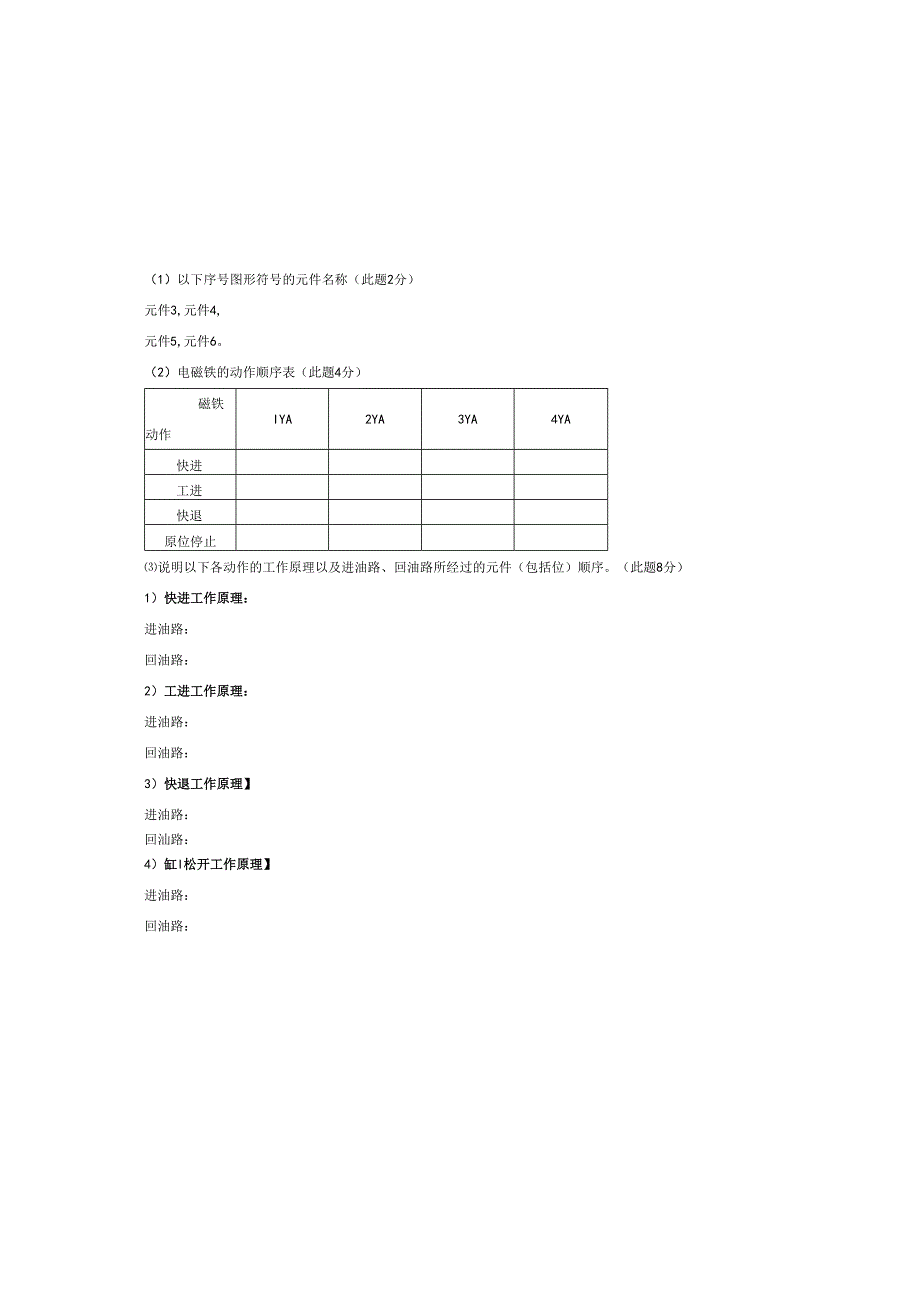

液压与气压传动1.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《液压与气压传动1.docx》由会员分享,可在线阅读,更多相关《液压与气压传动1.docx(3页珍藏版)》请在第壹文秘上搜索。

1、7、在节流供气调速回路中,其特点是:运动平稳,不存在“爬行”和“跑空”现象。()8、差动连接可实现快速运动,而从液压缸的有杆腔进油可到达同样的效果。()9、平衡回路的作用在于使回路平衡,保持速度、压力稳定。得分一10、或门型梭阀在两个输入口有一个进气时,输出口就有输出。阅卷人()三、简答题:4小题,共16分)1、绘制用差动连接形成的快速运动回路,并说明你绘制的换接回路原理。(此题4分)2、双泵供油系统的根本原理是什么?有什么特点?(此题4分)3、简述齿轮泵产生径向不平衡力的原因。(此题4分)4、快速排气阀的作用是什么?它般安装在什么附近效果较好?(此题4分)四、计算题:3小题,共30分)1、如

2、下图,液压泵输出流量g=251.min,向液压缸供油。设活塞直径D=50mm,活塞杆直径用30mm,进、回油管直径4=d2=0mm求活塞运动速度V以及进油管、回油管中油液的流动速度W、会。(此题10分)2、在图示回路中,两活塞面积相同,4,=20cm2,但负载分别为凡=8kN,F1.2=4kN,假设溢流阀的调定压力p=4.5MPa,分析减压阀调定压力PJ=IMPa、4MPa时,两缸动作情况。(此题10分)3、如卜.图回路,设两节流阀的开口面积ATET2=O.1.cm2,其流量系数均为Cd=O.62。液压缸的4=100cm2Az=SOcm2,负载F1.=5kN,方向始终向左,PY=PP=2MPa

3、,泵流量qr=251.rnin,求活塞向右运动速度V。(液压油密度p=900kgn)(此题10分)五、分析题:3小题,共14分)图示双泵供油失电夹紧),缸循环为:“缸I一快退T原位泵1为高压小流泵),分析该液系统,缸I为夹紧缸(注:II为工作缸。两缸的工作夹紧一缸II快进一工进停止一缸I松开,(注:量泵,泵2为低压大流量压系统。答复以下问题:专业:机械设计制造及其自动化课程名称:液压与气压传动学分:试卷编号012.5课程编号:Iu1.I1.o考试方式:闭卷考试时间:120分钟得分阅卷人拟卷人(签字):拟卷日期:审核人(签字):题号一二三四五六七九+总分得分得分统计表:一、填空题:(每空1分,共

4、30分)I、溢流阀按结构形式和根本动作方式分和两种。2、管路系统的总压力损失等于所有的和之和。得分阅卷入成。3、理想液体作定常流动时,液流中任意截面处液体的总比能由、和组4、液压与气压传动装置主要由、和传动介质等组成。5、调速阀是在前串联个组合而成,保证经过节流阀的稔定。6、常见的三种卸荷回路有、。7、按用途可将液压控制阀分为、等。8、常用消声器有三种形式,即、。9、在气压传动中,I型障碍的消碍方法是、.10、“是门”、“与门、“双稳”逻辑元件的图形符号分别、和。二、判断题:(每题1分,共10分)扁务11、限压式变量叶片泵能借助输出压力的大小自动改变偏心距大小来改阅卷人变其输出流量。()2、液

5、压缸的运动速度完全取决于输入油液的压力和流量。()3、溢流阀的阀口是常断的,而减压阀和顺序阀的阀口是常通的。()4、双作用叶片泵的转子与定子不同心时,才可保证油液的输出。()5、溢流阀控制进口压力,减压阀控制出口压力。6、先导式溢流阀的主阀芯上的弹簧刚度比先导阀的小。()(1)以下序号图形符号的元件名称(此题2分)元件3,元件4,元件5,元件6。(2)电磁铁的动作顺序表(此题4分)磁铁动作IYA2YA3YA4YA快进工进快退原位停止说明以下各动作的工作原理以及进油路、回油路所经过的元件(包括位)顺序。(此题8分)1)快进工作原理:进油路:回油路:2)工进工作原理:进油路:回油路:3)快退工作原理】进油路:回汕路:4)缸I松开工作原理】进油路:回油路:
