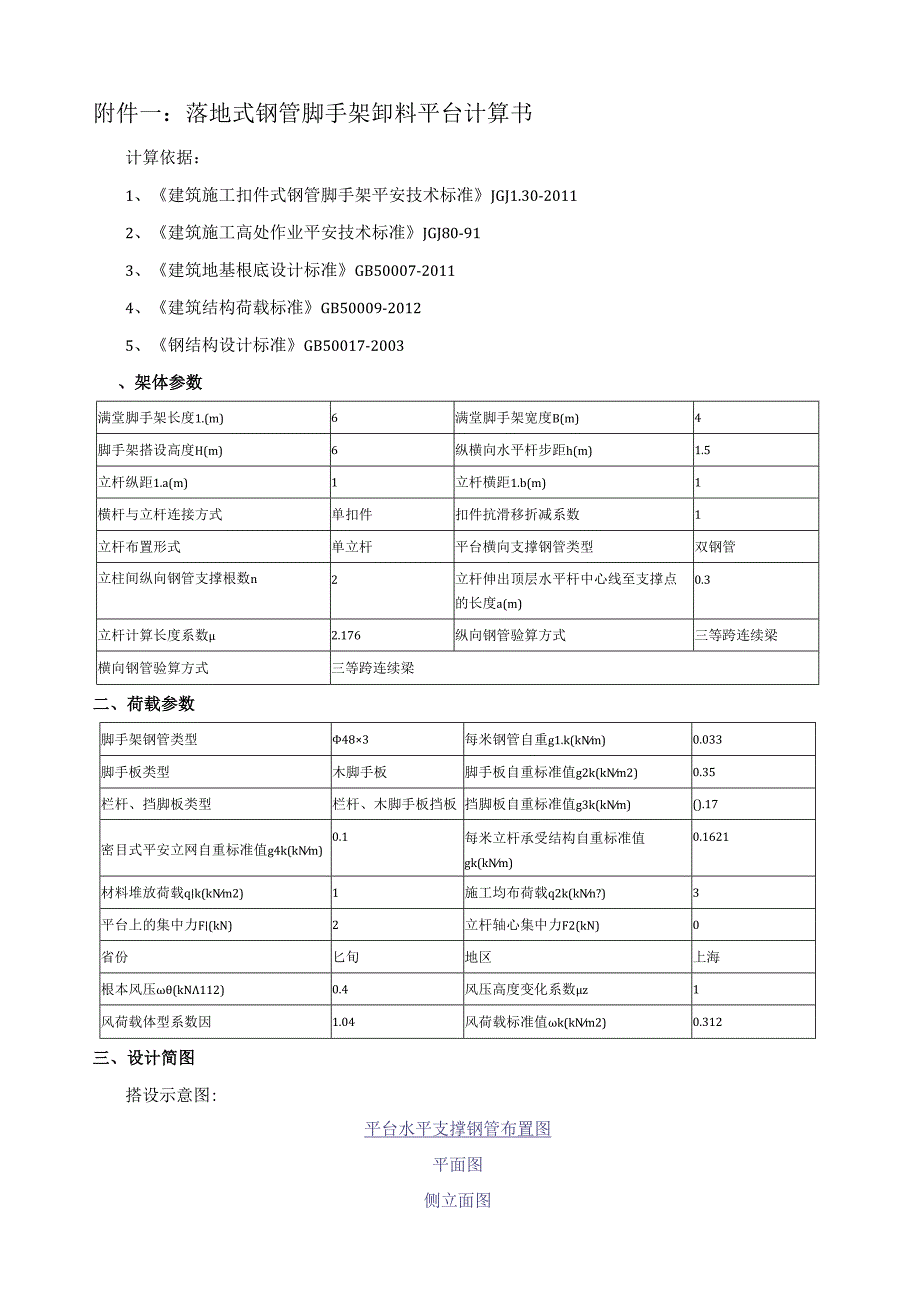

1、附件一：落地式钢管脚手架卸料平台计算书计算依据：1、建筑施工扣件式钢管脚手架平安技术标准JGJ1.30-20112、建筑施工高处作业平安技术标准JGJ80-913、建筑地基根底设计标准GB50007-20114、建筑结构荷载标准GB50009-20125、钢结构设计标准GB50017-2003、架体参数满堂脚手架长度1.(m)6满堂脚手架宽度B(m)4脚手架搭设高度H(m)6纵横向水平杆步距h(m)1.5立杆纵距1.a(m)1立杆横距1.b(m)1横杆与立杆连接方式单扣件扣件抗滑移折减系数1立杆布置形式单立杆平台横向支撑钢管类型双钢管立柱间纵向钢管支撑根数n2立杆伸出顶层水平杆中心线至支撑点的
2、长度a(m)0.3立杆计算长度系数2.176纵向钢管验算方式三等跨连续梁横向钢管验算方式三等跨连续梁二、荷载参数脚手架钢管类型483每米钢管自重g1.k(kNm)0.033脚手板类型木脚手板脚手板自重标准值g2k(kNm2)0.35栏杆、挡脚板类型栏杆、木脚手板挡板挡脚板自重标准值g3k(kNm)().17密目式平安立网自重标准值g4k(kNm)0.1每米立杆承受结构自重标准值gk(kNm)0.1621材料堆放荷载qk(kNm2)1施工均布荷载q2k(kNn?)3平台上的集中力F(kN)2立杆轴心集中力F2(kN)0省份匕旬地区上海根本风压(kN112)0.4风压高度变化系数z1风荷载体型系数

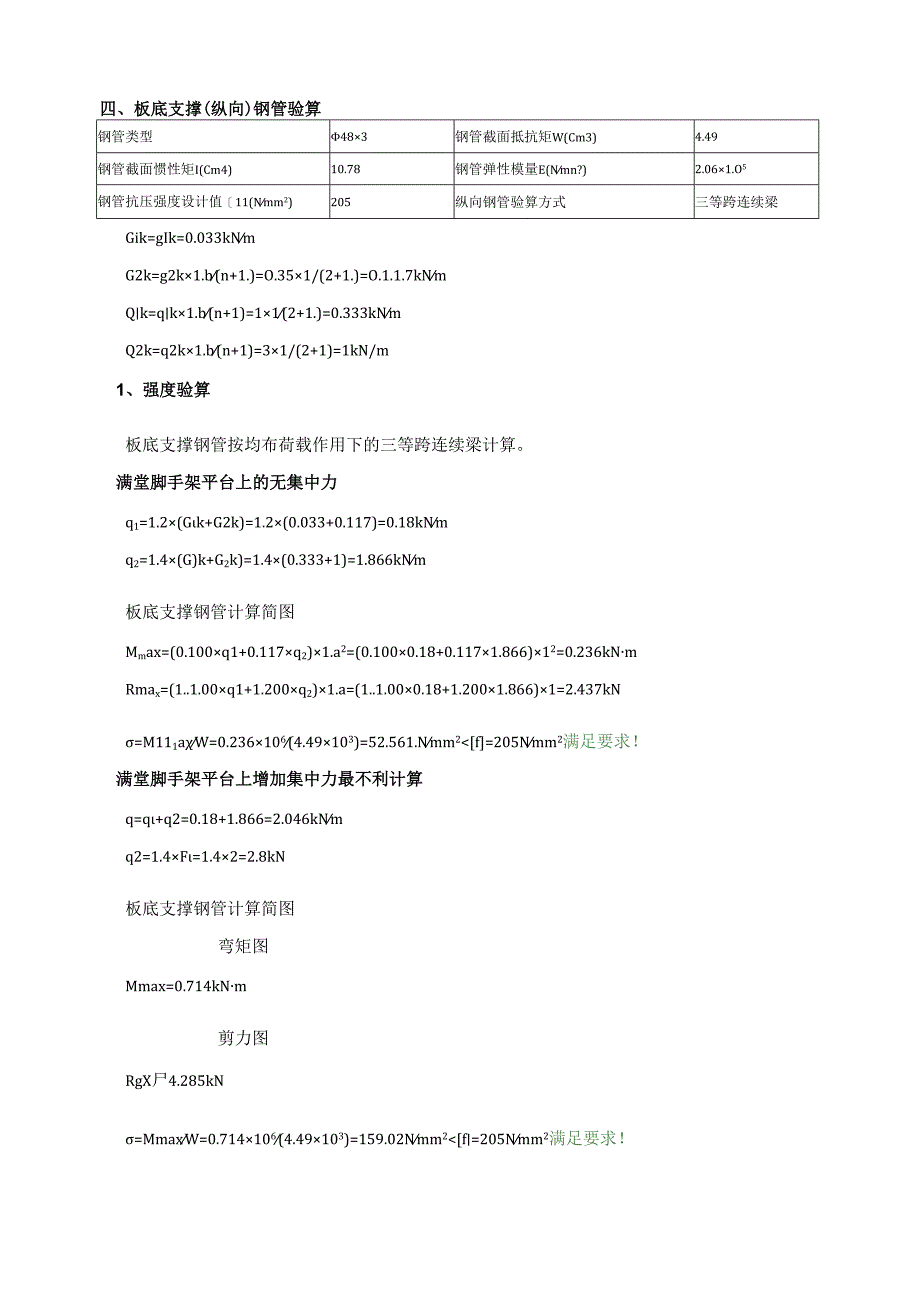

3、因1.04风荷载标准值k(kNm2)0.312三、设计简图搭设示意图:平台水平支撑钢管布置图平面图侧立面图四、板底支撑(纵向)钢管验算钢管类型483钢管截面抵抗矩W(Cm3)4.49钢管截面惯性矩I(Cm4)10.78钢管弹性模量E(Nmn?)2.061.O5钢管抗压强度设计值11(Nmm2)205纵向钢管验算方式三等跨连续梁Gik=gIk=0.033kNmG2k=g2k1.b(n+1.)=O.351/(2+1.)=O.1.1.7kNmQk=qk1.b(n+1)=11(2+1.)=0.333kNmQ2k=q2k1.b(n+1)=31/(2+1)=1kN/m1、强度验算板底支撑钢管按均布荷载作用
4、下的三等跨连续梁计算。满堂脚手架平台上的无集中力q1=1.2(Gk+G2k)=1.2(0.033+0.117)=0.18kNmq2=1.4(G)k+G2k)=1.4(0.333+1)=1.866kNm板底支撑钢管计算简图Mmax=(0.100q1+0.117q2)1.a2=(0.1000.18+0.1171.866)12=0.236kNmRmax=(1.1.00q1+1.200q2)1.a=(1.1.000.18+1.2001.866)1=2.437kN=M111aW=0.236106(4.49103)=52.561.Nmm2f=205Nmm2满足要求！满堂脚手架平台上增加集中力最不利计算q=

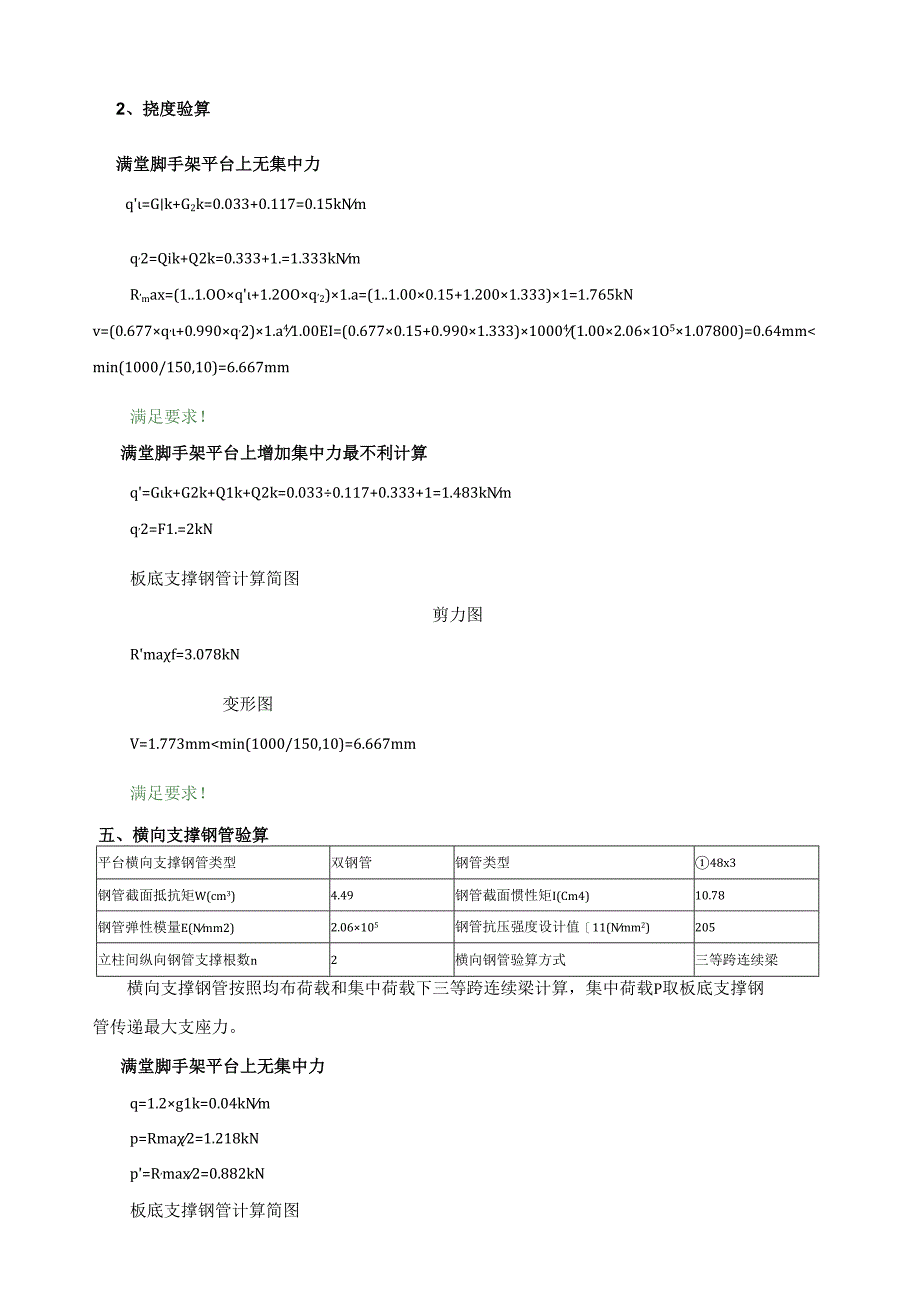

5、q+q2=0.18+1.866=2.046kNmq2=1.4F=1.42=2.8kN板底支撑钢管计算简图弯矩图Mmax=0.714kNm剪力图RgX尸4.285kN=MmaxW=0.714106(4.49103)=159.02Nmm2f=205Nmm2满足要求！2、挠度验算满堂脚手架平台上无集中力q=Gk+G2k=0.033+0.117=0.15kNmq,2=Qik+Q2k=0.333+1.=1.333kNmR,max=(1.1.OOq+1.2OOq,2)1.a=(1.1.000.15+1.2001.333)1=1.765kNv=(0.677q,+0.990q,2)1.a41.00EI=(0.
6、6770.15+0.9901.333)10004(1.002.061O51.07800)=0.64mmmin(1000/150,10)=6.667mm满足要求！满堂脚手架平台上增加集中力最不利计算q=Gk+G2k+Q1k+Q2k=0.0330.117+0.333+1=1.483kNmq,2=F1.=2kN板底支撑钢管计算简图剪力图Rmaf=3.078kN变形图V=1.773mmmin(1000/150,10)=6.667mm满足要求！五、横向支撑钢管验算平台横向支撑钢管类型双钢管钢管类型48x3钢管截面抵抗矩W(cm3)4.49钢管截面惯性矩I(Cm4)10.78钢管弹性模量E(Nmm2)2.
7、06105钢管抗压强度设计值11(Nmm2)205立柱间纵向钢管支撑根数n2横向钢管验算方式三等跨连续梁横向支撑钢管按照均布荷载和集中荷载下三等跨连续梁计算，集中荷载P取板底支撑钢管传递最大支座力。满堂脚手架平台上无集中力q=1.2g1k=0.04kNmp=Rma2=1.218kNp=R,max2=0.882kN板底支撑钢管计算简图弯矩图Mma=0.328kNm剪力图RniaX=2.808kN变形图Vmax=0.764mmVma=0.764mmmin1OOO150J0=6.667mm=M111.aW=0.328106(4.49103)=73.051Nmm2f=205Nmm2满足要求！满堂脚手架
8、平台上增加集中力最不利计算q=1.2g1k=0.04kNmp=R11m2=1.218kNp=R,ma2=0.882kNp2=Rmaxf2=2.142kNp,2=Rmaxf2=1.539kN板底支撑钢管计算简图弯矩图Mma=0.478kNm剪力图Rmax=3.52kN变形图Vmax=1.154mmVmax=1.154mmmin1000/150,10)=6.667mm=M111.axW=0.478106(4.49103)=106.459Nmm2f=205Nmm2满足要求！六、立杆承重连接计算横杆和立杆连接方式单扣件单扣件抗滑承载力(kN)8扣件抗滑移折减系数1单扣件抗滑承载力设计值Rc=8.01=
9、8kNR=2.808+2=4.808kN满足要求！七、立杆的稳定性验算钢管类型483钢管截面回转半径i(cm)1.59钢管的净截面A(Cm2)4.24钢管抗压强度设计值f(Nmm2)205立柱布置形式单立杆立杆计算长度系数2.176每米立杆承受结构自重标准值gk(kNm)0.1621NgI=gkH+gIk1.an+gkagk1.b=O.162160.0331.2+0.0330.30.0331=1.08IkNNG2=g2k1.a1.b=0.3511=O.35kNNG3=g3k1.a=0.171.=0.17kNNG4=g4k1.a=O.11.=O.1.kNNQI二qkX1.aX1.b二IX1.X1
10、.=IkNNQ2=q2k1.a1.b=311=3kNNq3=Fi+F2=2+O=2kN考虑风荷载时，立杆的轴向压力设计值N=1.2(Ngi+Ng2+Ng3+Ng4)+0.91.4(Nqi+Nq2+Nq3)=1.2(1.081+0.35+0.17+0.1)+0.91.4(13+2)=9.601kN支架立杆计算长度1.o=kh=1.02.1761.5=3,264m长细比=1.oi=326415.9=2O5.283=25O满足要求！轴心受压构件的稳定系数计算1.o=kh=1.1.552.1761.5=3.77m长细比=1.oi=377O15.9=237.1O7由查表得到立杆的稳定系数=0.13考虑风
11、荷载时Wk=zsWo=1X1.040.4=0.416kNm2Mw=0.91.4Wk1.h210=0.91.40.31211.5210=0.088kNm=NA+MwW=9.601103(0.134.24102)+0.088106(4.49103)=193.783Nmmf=205N一2m11r满足要求！八、立杆支承面承载力验算脚手架放置位置地基地基土类型素填土地基承载力特征值fak(kPa)90地基承载力调整系数kc1垫板底面积A(n?)0.25N=Ngi+Ng2+Ng3+Ng4+Nqi+Nq2+Nq3=1.081+0.35+0.17+0.1+1+3+2=7.701kNp=NA=7.7010.25=30.804kPa=fakc=901.=90kPa满足要求!
