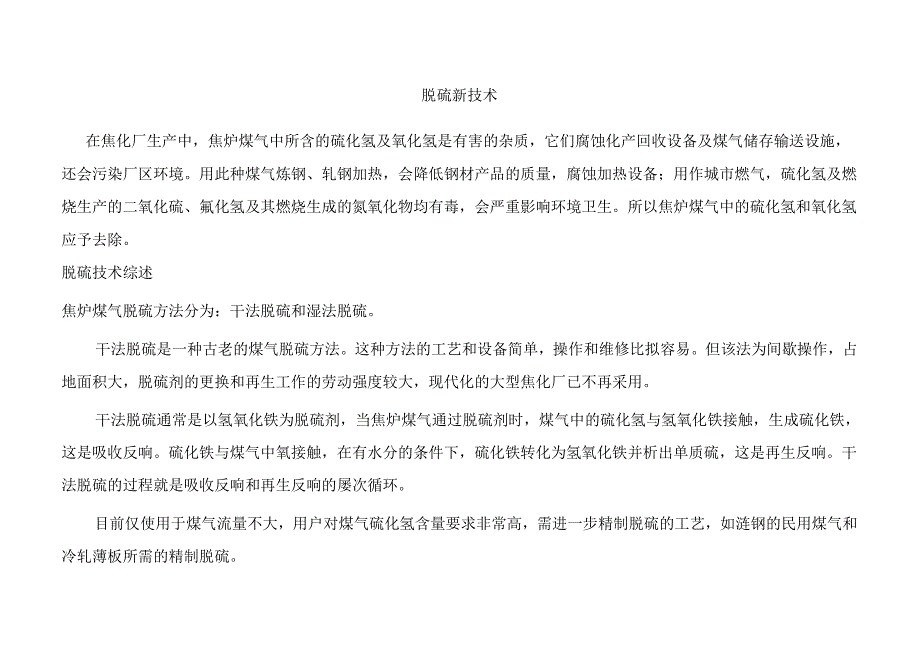

1、脱硫新技术在焦化厂生产中，焦炉煤气中所含的硫化氢及氧化氢是有害的杂质，它们腐蚀化产回收设备及煤气储存输送设施，还会污染厂区环境。用此种煤气炼钢、轧钢加热，会降低钢材产品的质量，腐蚀加热设备；用作城市燃气，硫化氢及燃烧生产的二氧化硫、氟化氢及其燃烧生成的氮氧化物均有毒，会严重影响环境卫生。所以焦炉煤气中的硫化氢和氧化氢应予去除。脱硫技术综述焦炉煤气脱硫方法分为：干法脱硫和湿法脱硫。干法脱硫是一种古老的煤气脱硫方法。这种方法的工艺和设备简单，操作和维修比拟容易。但该法为间歇操作，占地面积大，脱硫剂的更换和再生工作的劳动强度较大，现代化的大型焦化厂已不再采用。干法脱硫通常是以氢氧化铁为脱硫剂，当焦炉

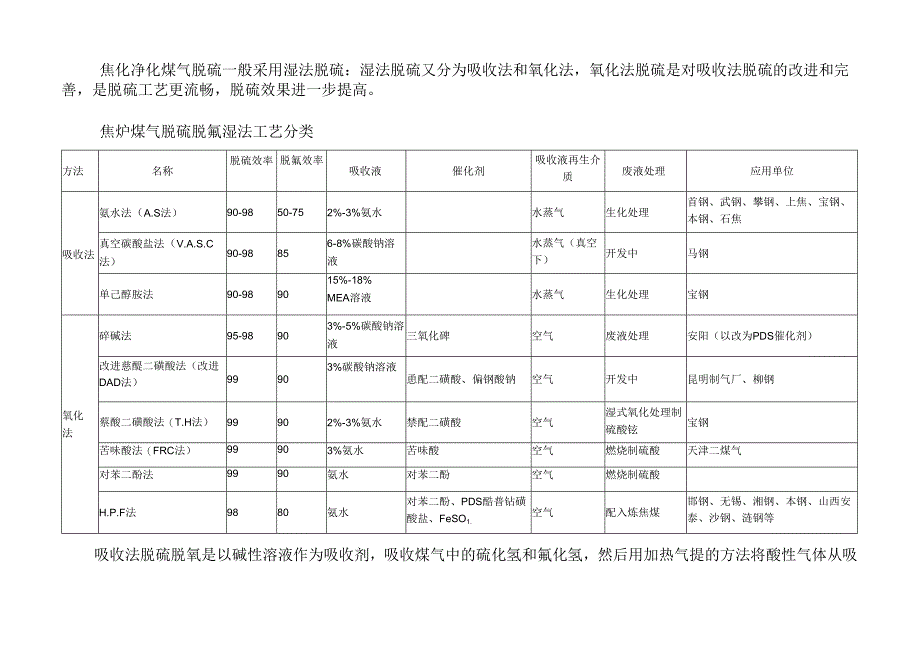

2、煤气通过脱硫剂时，煤气中的硫化氢与氢氧化铁接触，生成硫化铁，这是吸收反响。硫化铁与煤气中氧接触，在有水分的条件下，硫化铁转化为氢氧化铁并析出单质硫，这是再生反响。干法脱硫的过程就是吸收反响和再生反响的屡次循环。目前仅使用于煤气流量不大，用户对煤气硫化氢含量要求非常高，需进一步精制脱硫的工艺，如涟钢的民用煤气和冷轧薄板所需的精制脱硫。焦化净化煤气脱硫一般采用湿法脱硫：湿法脱硫又分为吸收法和氧化法，氧化法脱硫是对吸收法脱硫的改进和完善，是脱硫工艺更流畅，脱硫效果进一步提高。焦炉煤气脱硫脱氟湿法工艺分类方法名称脱硫效率脱氟效率吸收液催化剂吸收液再生介质废液处理应用单位吸收法氨水法（A.S法）90-9
3、850-752%-3%氨水水蒸气生化处理首钢、武钢、攀钢、上焦、宝钢、本钢、石焦真空碳酸盐法（V.A.S.C法）90-98856-8%碳酸钠溶液水蒸气（真空下）开发中马钢单己醇胺法90-989015%-18%MEA溶液水蒸气生化处理宝钢氧化法碎碱法95-98903%-5%碳酸钠溶液三氧化碑空气废液处理安阳（以改为PDS催化剂）改进慈醍二磺酸法（改进DAD法）99903%碳酸钠溶液恿配二磺酸、偏钢酸钠空气开发中昆明制气厂、柳钢蔡酸二磺酸法（T.H法）99902%-3%氨水禁配二磺酸空气湿式氧化处理制硫酸铉宝钢苦味酸法（FRC法）99903%氨水苦味酸空气燃烧制硫酸天津二煤气对苯二酚法9990氨水

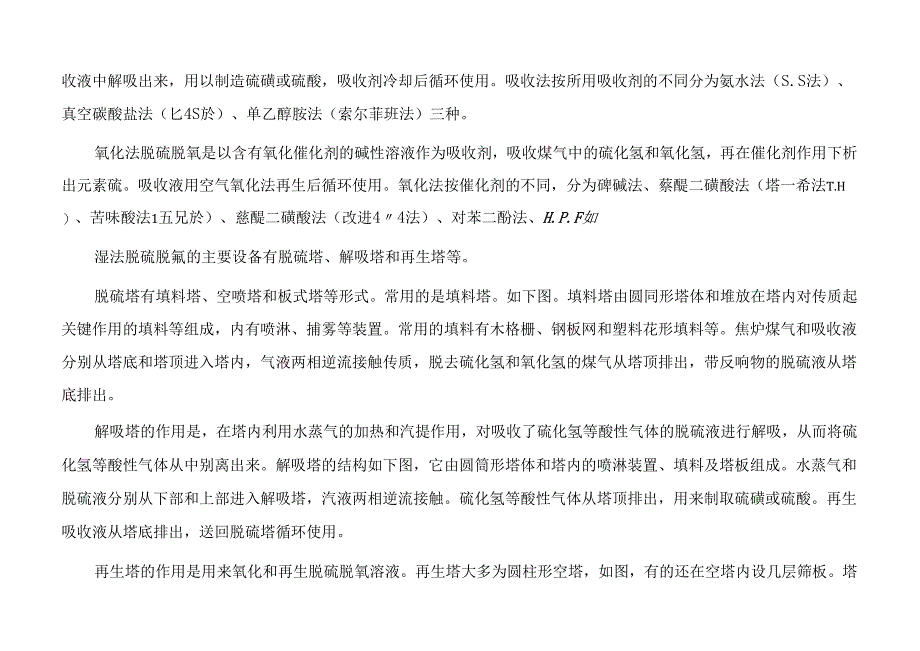

4、对苯二酚空气燃烧制硫酸H.P.F法9880氨水对苯二酚、PDS酷普钻磺酸盐、FeSO1.空气配入炼焦煤邯钢、无锡、湘钢、本钢、山西安泰、沙钢、涟钢等吸收法脱硫脱氧是以碱性溶液作为吸收剂，吸收煤气中的硫化氢和氟化氢，然后用加热气提的方法将酸性气体从吸收液中解吸出来，用以制造硫磺或硫酸，吸收剂冷却后循环使用。吸收法按所用吸收剂的不同分为氨水法（S.S法）、真空碳酸盐法（匕4S於）、单乙醇胺法（索尔菲班法）三种。氧化法脱硫脱氧是以含有氧化催化剂的碱性溶液作为吸收剂，吸收煤气中的硫化氢和氧化氢，再在催化剂作用下析出元素硫。吸收液用空气氧化法再生后循环使用。氧化法按催化剂的不同，分为碑碱法、蔡醍二磺酸法
5、（塔一希法T.H）、苦味酸法1五兄於）、慈醍二磺酸法（改进44法）、对苯二酚法、H.P.F如湿法脱硫脱氟的主要设备有脱硫塔、解吸塔和再生塔等。脱硫塔有填料塔、空喷塔和板式塔等形式。常用的是填料塔。如下图。填料塔由圆同形塔体和堆放在塔内对传质起关键作用的填料等组成，内有喷淋、捕雾等装置。常用的填料有木格栅、钢板网和塑料花形填料等。焦炉煤气和吸收液分别从塔底和塔顶进入塔内，气液两相逆流接触传质，脱去硫化氢和氧化氢的煤气从塔顶排出，带反响物的脱硫液从塔底排出。解吸塔的作用是，在塔内利用水蒸气的加热和汽提作用，对吸收了硫化氢等酸性气体的脱硫液进行解吸，从而将硫化氢等酸性气体从中别离出来。解吸塔的结构如
6、下图，它由圆筒形塔体和塔内的喷淋装置、填料及塔板组成。水蒸气和脱硫液分别从下部和上部进入解吸塔，汽液两相逆流接触。硫化氢等酸性气体从塔顶排出，用来制取硫磺或硫酸。再生吸收液从塔底排出，送回脱硫塔循环使用。再生塔的作用是用来氧化和再生脱硫脱氧溶液。再生塔大多为圆柱形空塔，如图，有的还在空塔内设几层筛板。塔底设空气分配盘，其作用是使压缩空气在塔截面上均匀分布。顶部扩大段环形硫泡沫槽。塔体用碳钢制成，内衬玻璃钢，以防腐蚀。1、氨水法的原理阐述氨水法是以稀氨水作吸收剂的脱硫脱氧法。脱去焦油和秦的煤气进入脱硫塔，在脱硫塔的下段用来自解吸塔的含氨23-28g1.的氨水喷洒洗涤，在塔的上段用来自洗氨塔的含氨
7、8T5g1.的氨水喷洒洗涤。被氨水吸收了硫化氢和氟化氢后的煤气，由塔顶排出，进入洗氨塔。在洗氨塔内又被软水和来自焦炉煤气初冷的剩余氨水喷洒洗涤，由塔顶排出。脱硫塔底部的富液送解吸塔，在解吸塔内富液用蒸氨塔引入的氨蒸汽蒸储，解吸出硫化氢和氟化氢酸性气体。解吸塔底排出的贫液，其中一局部送回脱硫塔循环使用，一局部送入蒸氨塔，在蒸氨塔内用蒸汽直接将氨蒸出后，氨气进入解吸塔，蒸氨废水排往生物脱酚装置。为提高脱硫脱氧效率，在洗氨塔顶部喷洒浓度为2-4%的氢氧化钠溶液，进一步脱除煤气中的硫化氢和氧化氢。脱硫后的氢氧化钠溶液送蒸氨塔分解固定镂。解吸塔顶排出的含有氨、硫化氢和氧化氢的气体用来制取氮肥、硫磺或硫酸
8、产品。AS循环洗涤法工艺流程图2、真空碳酸盐法真空碳酸盐法是以碳酸钠或碳酸钾作为吸收剂的脱硫脱氟方法。其反响式如下：H2SNa2C03NaHS+NaHCO3HCN+Na2CO3-NaCN+NaHCO3CO2+Na2CO32NaHCO3二级真空碳酸盐法的工艺流程图如下图。焦炉煤气进入二段式脱硫塔的底部，在每一个吸收段中部用解吸后的脱硫液喷洒洗涤。脱硫塔下部的脱硫夜用泵送入二段式解吸塔的上部，而脱硫塔上部的脱硫液那么用泵送入解吸塔的下部。每一段解吸塔排出的脱硫液，在冷却后送入脱硫塔相应的吸收段。解吸塔两段的蒸汽由下段底部送入，并依次通过上下两段蒸帽出脱硫液中的硫化氢和氧化氢。脱硫塔上段的循环液比下
9、段少的多，因而在解吸塔下段蒸储的更好，从而在脱硫塔上段到达很高的脱硫效率。解吸塔顶排出的酸性气体和蒸汽，在高度真空下经过冷凝器，绝大局部蒸汽被冷凝。剩余气体通过第一级蒸汽喷射真空泵和中间冷凝器，再通过第二级蒸汽喷射真空泵和后冷凝器。在后冷凝器排出的酸性气体用以制取硫磺或硫酸。3、单乙醇胺法单乙醇胺法是以单乙醇胺（MEA）水溶液作为吸收剂的脱硫脱氧方法。其反响式如下：2(HO-CH2-CH2-NH2)+H2S-(HO-CH2-CH2-NH3)2SH0-CH2-CH2-NH2+HCN-H0-CH2-CH2-NH3CN单乙醇胺法的工艺流程图如下图。回收粗苯后的焦炉煤气进入脱硫塔底部，与上部喷洒的浓度
10、为15%的单乙醇胺溶液逆流接触，脱除硫化氢和氧化氢后的煤气由塔顶排出。脱硫塔底部排出的脱硫液经换热器加热后进入解吸塔上部，与来自重沸器的蒸汽逆流接触，脱硫液中的硫化氢和氧化氢等酸性气体被解吸。脱硫液从塔底流入重沸器，在此用蒸汽间接加热，产生的气体进入解吸塔，液体溢流至调整槽，再送经换热器、冷却器而进入脱硫塔循环使用。酸性气体由解吸塔顶排出，经冷凝器进入解吸塔底的气液别离槽。冷凝液的一局部作为解吸塔的回流，其余送往生物脱酚装置处理；酸性气体用来制取硫磺或硫酸。单乙醇胺在循环过程中会产生杂质，影响脱硫效率，因此需要从重沸器抽出1%-3%的脱硫液送入MEA回收槽用蒸汽间接加热处理，MEA蒸汽进入解吸
11、塔下部，渣子外排。单乙醇胺法的脱硫脱氟效率高，工艺流程短，设备少，基建投资较低，但蒸汽消耗量大，单乙醇消耗多，操作费用高。单乙醇胺法脱硫工艺流程图4、碑碱法碑碱法是以三氧化二碑为催化剂、碳酸钠溶液为吸收液的脱硫脱氧方法。其原理是硫代碑酸盐的碱性溶液在与煤气中的硫化氢接触时，能以一个硫原子置换一个氧原子而形成吸收反响:NaIAS2S5O2+H2SfNa1As2S6+H2ONa4As2S6O+1/22fNaAs2S5O2+S碑碱法的工艺流程图如下图。回收粗苯后的煤气进入脱硫塔下部，与从塔顶喷洒的吸收液逆流接触。煤气中的硫化氢和氟化氢被吸收液吸收，净化后的煤气从塔顶排出。塔底溶液用泵经加热器送入再生
12、塔下部，与空气压缩机送入的空气向上并流。再生塔比脱硫塔高出约10米。氧化再生后的溶液从塔上部经液位调节器注入高位槽，再从高位槽在脱硫塔顶部喷洒，循环使用。一局部氧化再生溶液与析出的元素硫形成泡沫，上浮在再生塔顶部的扩大段，由此溢流到泡沫槽，通过真空过滤器，得到含40%水的硫饼。硫饼经过熔硫釜制成熔融硫。在吸收和再生过程中还生成硫氟酸钠和硫代硫酸钠等不能再生的化合物。这些化合物积聚在吸收液内，使吸收液的密度和黏度增大，降低吸收能力。为此必须外排一局部废液，同时补充新的碎碱溶液。碑碱法因吸收液中含有剧毒的三氧化二碑俗称砒霜），危害环境，现已被ADA法取代。5、慈醒二磺酸（ADA法）慈醍二磺酸法是以
13、慈醍二磺酸（ADA法）为催化剂、碳酸钠溶液为吸收液的脱硫脱氟方法。简称ADA法。为了提高脱硫效率，在ADA法溶液中添加适量的偏机酸钠（NaVO3）和酒石酸钾钠（NaKC4H406）以及三氯化铁作为吸收液进行脱硫脱鼠，成为改进ADA法。改进ADA法的反响原理:稀碱液在PH为&59.5范围内吸收煤气中的AS:Na2C03+H2S-NaHS+NaHC03在稀碱液中，硫氢化钠与偏钢酸钠反响生成复原性的焦钢酸钠并析出元素硫：2NaHS+4NaVO3+H2O-Na2V409+4Na0H+2SINaHCO3+NaOHNa2CO3+H2ONa2VQ9被ADA氧化成偏右凡酸钠：Na2V409+2ADA（氧化态）
14、+2NaOH+H2O4NaV03+2D（复原态）ADA（复原态）在再生塔槽）内被通入的空气氧化，使再生恢复为原来的氧化态的ADA：2D（复原态）+02-*,2ADA（氧化态）1.1.1主要副反响煤气中含有的少量HCN和与碱溶液反响Na2CO3+2HCN2NaCN+H2O+CO2tNaCN+SfNaCNS2NaHS+2(f2N&S2O3+H2O局部Na2S2O3被氧化成Na2SO42Na2S2O3+O2-*2Na2SO+2SI另外在反响过程中还会形成一种钢-氧-硫化合物的黑色络合物沉淀，参加少量的酒石酸钾钠，就是防止生成这种沉淀，从而减少钢的消耗。ADA法的工艺流程与碑碱法相似，其主体设备可以通
15、用，其工艺流程图如下。回收粗苯后的煤气进入脱硫塔下部，从塔顶喷洒的吸收液逆流接触，脱除硫化氢和氟化氢后的煤气，从塔顶经液沫别离器排出。脱硫液从塔底经液封槽进入循环槽，用泵送经加热器而进入再生塔下部，与送入的压缩空气并流上升。脱硫液被空气氧化再生后，经液位调节器送入脱硫塔循环使用o硫泡沫从再生塔顶部流入硫泡沫槽，经真空过滤器过滤得到硫饼，硫饼再经熔硫釜制成熔融硫。一局部脱硫液经放液器排往废液处理装置制得硫氟酸钠和粗硫代硫酸钠。提取产品后的废液送回循环槽。慈醍二磺酸法脱硫工艺流程图该工艺是以钠为碱源，为催化剂并在脱硫液中添加适量的偏机酸钠和酒石酸钾钠的湿式氧化脱硫工艺，脱硫和脱氧均可到达很高的效率。国内比拟普遍应用在城市（民用）煤气气源厂中。本工艺的弱点一是脱硫废液处理问题，国内工业化装置采用的是提盐工艺，但流程长、操作复杂、能耗高、操作环境恶劣、劳动强度大、所得盐类产品如硫氟酸钠、硫代硫酸钠品位不高，经济效益差。二是硫磺产品收率低、纯度不高。且为保证脱硫需外加碱Na2CO3,碱耗大，运行本钱高。改进法的主要特点是：1）脱硫和脱氧效率均很高，脱硫效率可达
