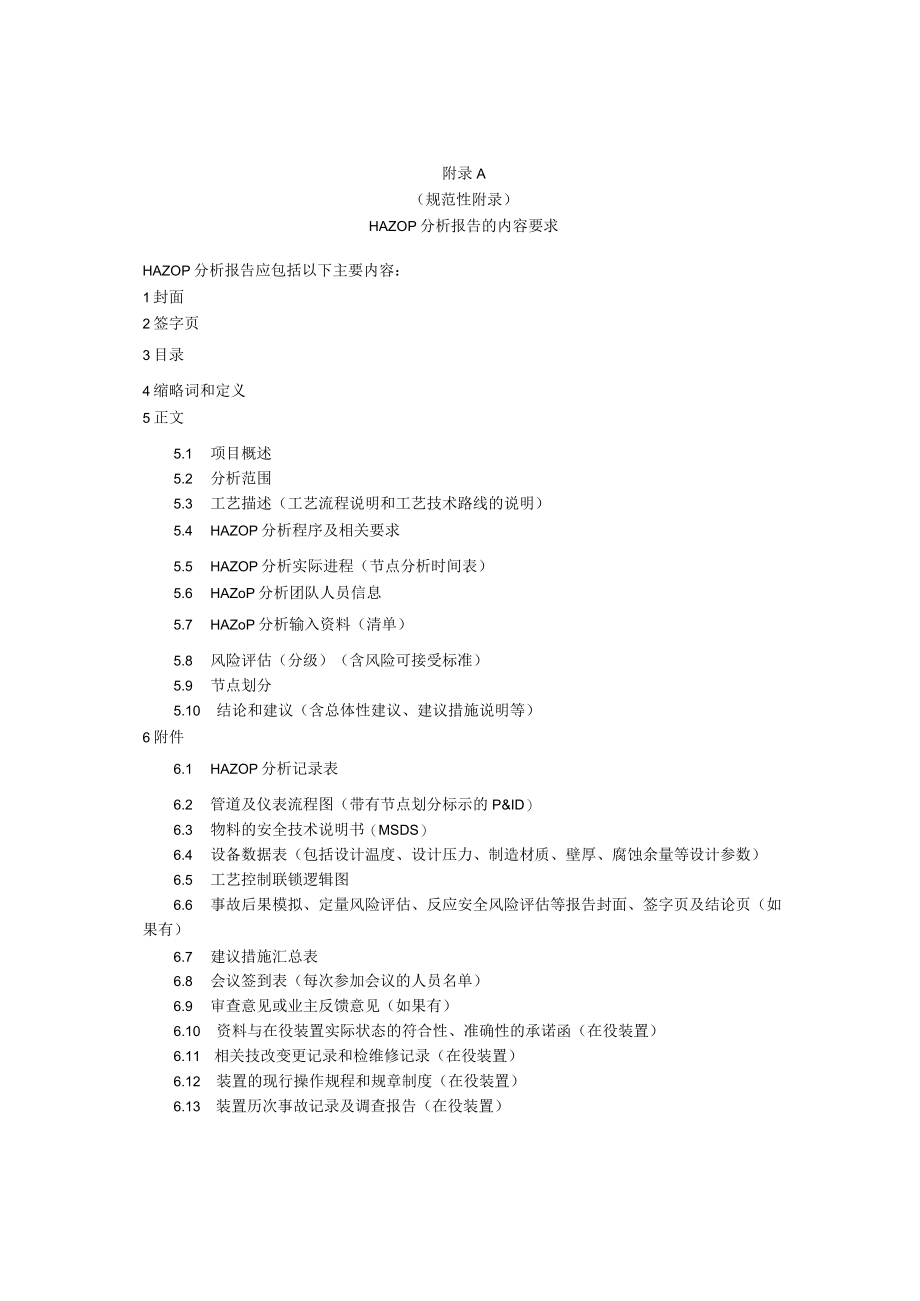

1、附录A（规范性附录）HAZOP分析报告的内容要求HAZOP分析报告应包括以下主要内容：1封面2签字页3目录4缩略词和定义5正文5.1 项目概述5.2 分析范围5.3 工艺描述（工艺流程说明和工艺技术路线的说明）5.4 HAZOP分析程序及相关要求5.5 HAZOP分析实际进程（节点分析时间表）5.6 HAZoP分析团队人员信息5.7 HAZoP分析输入资料（清单）5.8 风险评估（分级）（含风险可接受标准）5.9 节点划分5.10 结论和建议（含总体性建议、建议措施说明等）6附件6.1 HAZOP分析记录表6.2 管道及仪表流程图（带有节点划分标示的P&ID）6.3 物料的安全技术说明书（MS

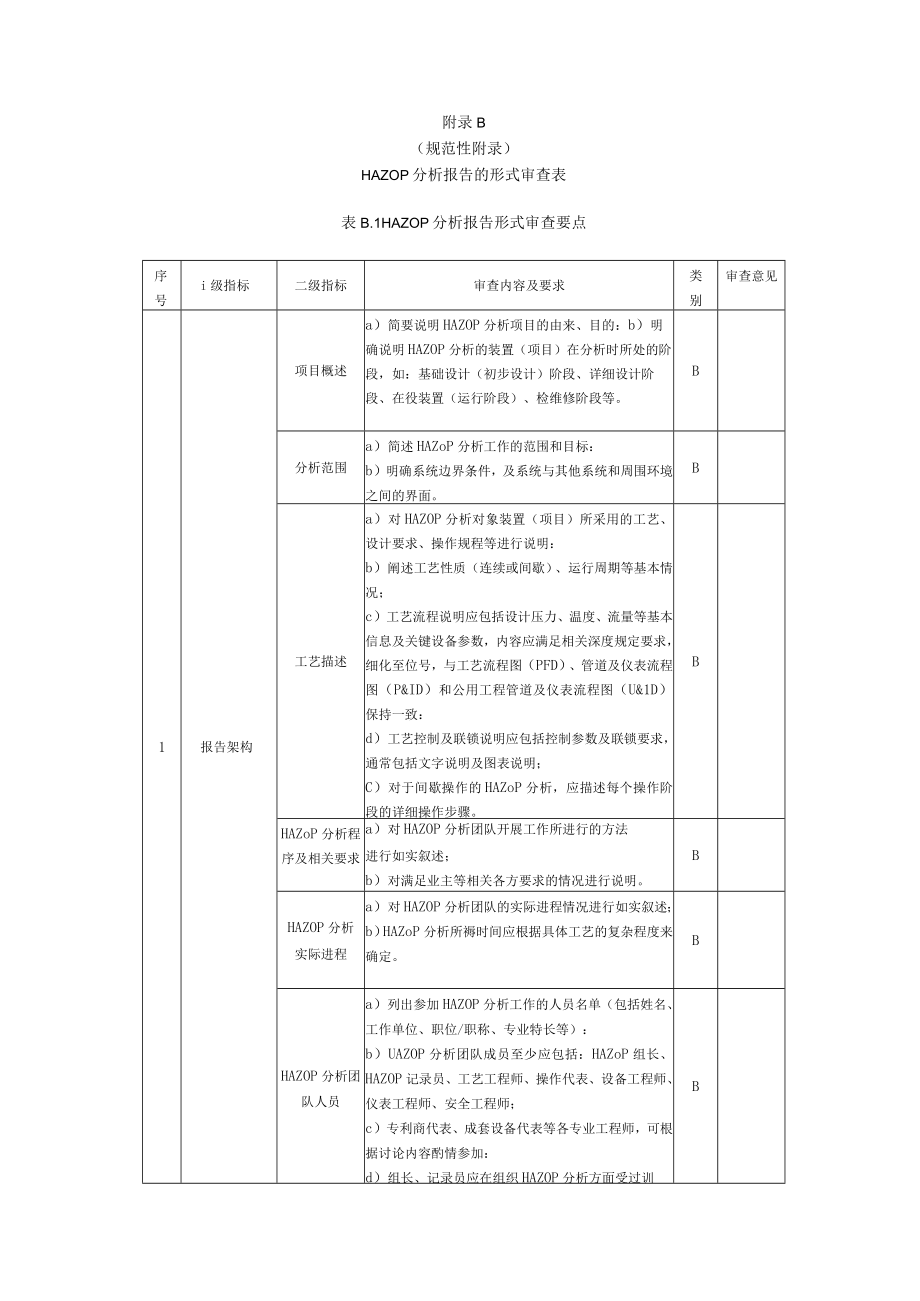

2、DS）6.4 设备数据表（包括设计温度、设计压力、制造材质、壁厚、腐蚀余量等设计参数）6.5 工艺控制联锁逻辑图6.6 事故后果模拟、定量风险评估、反应安全风险评估等报告封面、签字页及结论页（如果有）6.7 建议措施汇总表6.8 会议签到表（每次参加会议的人员名单）6.9 审查意见或业主反馈意见（如果有）6.10 资料与在役装置实际状态的符合性、准确性的承诺函（在役装置）6.11 相关技改变更记录和检维修记录（在役装置）6.12 装置的现行操作规程和规章制度（在役装置）6.13 装置历次事故记录及调查报告（在役装置）附录B（规范性附录）HAZOP分析报告的形式审查表表B.1HAZOP分析报告形
3、式审查要点序号i级指标二级指标审查内容及要求类别审查意见1报告架构项目概述a）简要说明HAZOP分析项目的由来、目的：b）明确说明HAZOP分析的装置（项目）在分析时所处的阶段，如：基础设计（初步设计）阶段、详细设计阶段、在役装置（运行阶段）、检维修阶段等。B分析范围a）简述HAZoP分析工作的范围和目标：b）明确系统边界条件，及系统与其他系统和周围环境之间的界面。B工艺描述a）对HAZOP分析对象装置（项目）所采用的工艺、设计要求、操作规程等进行说明：b）阐述工艺性质（连续或间歇）、运行周期等基本情况；c）工艺流程说明应包括设计压力、温度、流量等基本信息及关键设备参数，内容应满足相关深度规定
4、要求，细化至位号，与工艺流程图（PFD）、管道及仪表流程图（P&ID）和公用工程管道及仪表流程图（U&1D）保持一致：d）工艺控制及联锁说明应包括控制参数及联锁要求，通常包括文字说明及图表说明；C）对于间歇操作的HAZoP分析，应描述每个操作阶段的详细操作步骤。BHAZoP分析程序及相关要求a）对HAZOP分析团队开展工作所进行的方法进行如实叙述；b）对满足业主等相关各方要求的情况进行说明。BHAZOP分析实际进程a）对HAZOP分析团队的实际进程情况进行如实叙述；b）HAZoP分析所褥时间应根据具体工艺的复杂程度来确定。BHAZOP分析团队人员a）列出参加HAZOP分析工作的人员名单（包括姓

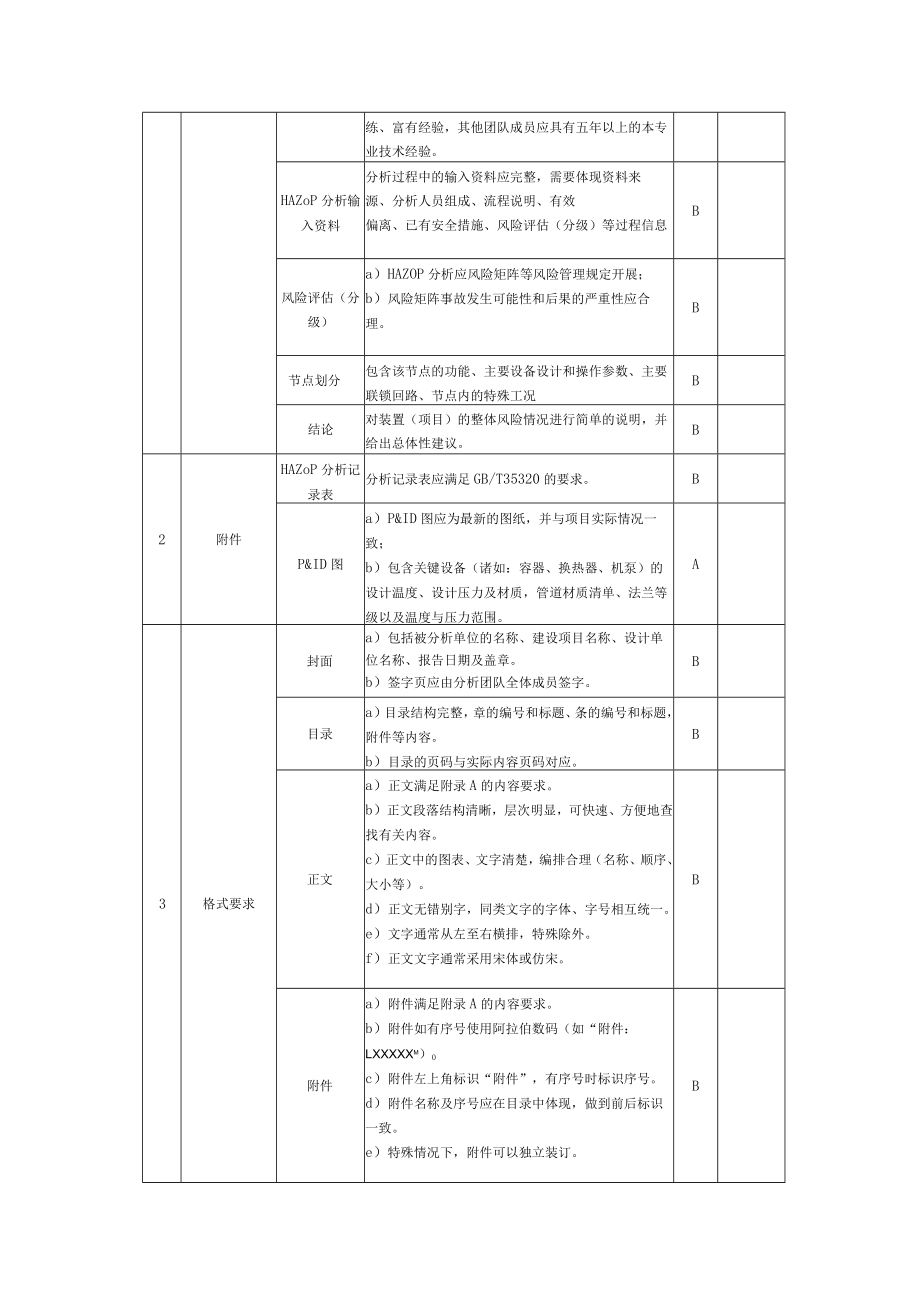

5、名、工作单位、职位/职称、专业特长等）：b）UAZOP分析团队成员至少应包括：HAZoP组长、HAZOP记录员、工艺工程师、操作代表、设备工程师、仪表工程师、安全工程师；c）专利商代表、成套设备代表等各专业工程师，可根据讨论内容酌情参加：d）组长、记录员应在组织HAZOP分析方面受过训B练、富有经验，其他团队成员应具有五年以上的本专业技术经验。HAZoP分析输入资料分析过程中的输入资料应完整，需要体现资料来源、分析人员组成、流程说明、有效偏离、已有安全措施、风险评估（分级）等过程信息B风险评估（分级）a）HAZOP分析应风险矩阵等风险管理规定开展；b）风险矩阵事故发生可能性和后果的严重性应合理
6、。B节点划分包含该节点的功能、主要设备设计和操作参数、主要联锁回路、节点内的特殊工况B结论对装置（项目）的整体风险情况进行简单的说明，并给出总体性建议。B2附件HAZoP分析记录表分析记录表应满足GB/T35320的要求。BP&ID图a）P&ID图应为最新的图纸，并与项目实际情况一致；b）包含关键设备（诸如：容器、换热器、机泵）的设计温度、设计压力及材质，管道材质清单、法兰等级以及温度与压力范围。A3格式要求封面a）包括被分析单位的名称、建设项目名称、设计单位名称、报告日期及盖章。b）签字页应由分析团队全体成员签字。B目录a）目录结构完整，章的编号和标题、条的编号和标题，附件等内容。b）目录的
7、页码与实际内容页码对应。B正文a）正文满足附录A的内容要求。b）正文段落结构清晰，层次明显，可快速、方便地查找有关内容。c）正文中的图表、文字清楚，编排合理（名称、顺序、大小等）。d）正文无错别字，同类文字的字体、字号相互统一。e）文字通常从左至右横排，特殊除外。f）正文文字通常采用宋体或仿宋。B附件a）附件满足附录A的内容要求。b）附件如有序号使用阿拉伯数码（如“附件：LXXXXXm）0c）附件左上角标识“附件”，有序号时标识序号。d）附件名称及序号应在目录中体现，做到前后标识一致。e）特殊情况下，附件可以独立装订。B附录C（规范性附录）HAZOP分析报告的技术审查表表C.1HAZOP分析报
8、告技术审查要点序号审查项目审查要点类别审查意见1工艺安全是否关注了关键设备、仪表的备用情况及在线维护问题？是否对装置的开停车过程中的危险（如:升降温速度、炉子点火程序、物料投用顺序）进行了分析？如开停车步骤较夏杂是否专门进行关于开停车步骤的HAZOP分析？是否分析了静设备和动设备维护过程产生的危害（如：催化剂装卸、切换泵、容器清理）？是否对装置中所涉及的化学品反应性（分解和聚合等）、可燃性、爆炸性、毒性及潜在问题进行了评估？针对有粉尘的装置是否评估了发生粉尘爆炸的可能性及其保护？是否分析了换热器内漏（高压串低压、高温串低温、高温油与水混合、低温脆裂等）造成的后果？是否分析了转动设备停机导致逆流
9、的后果？是否分析了火灾或紧急状况下的限制手段？动设备的密封形式是否满足所输送的介质要求？是否对装置中的典型腐蚀进行了分析？（如:氢腐蚀、硫腐蚀、保温下腐蚀、垢下腐蚀）全压力式液化烧储罐是否按国家标准、行业标准设置注水措施？液化燃、液氨、液氯等易燃易爆、有毒有害液化气体的充装是否使用万向管道充装系统？2重大危险源构成一级、二级重大危险源的危险化学品罐区是否能实现紧急切断功能？涉及毒性气体、液化气体和剧毒液体的一级、二级重大危险源的危险化学品罐区是否配备独立的安全仪表系统？3重点监管的危险化工工艺重点监管的危险化工工艺的重点监控单元、重点监控工艺参数、安全控制方式是否满足国家相关规范要求？4重点监管的危险化学品重点监管的危险化学品的安全措施是否满足国家相关规范要求？5事故经验教训是否分析了之前发生过且存在潜在重大后果的事故？附录D（规范性附录）HAZOP分析报告审查意见表表D.1HAZOP分析报告审查意见表报告名称项目类型新建口改建口扩建在役装置口建设单位设计单位报告编制单位审查内容/范围审查地点审查时间年月口审S组人员组成情况姓名职务/职称单位专业联系电话审查意见项目概况形式审查技术审查审查结论口通过审查口原则通过审查口不予通过审查专家（签名）
