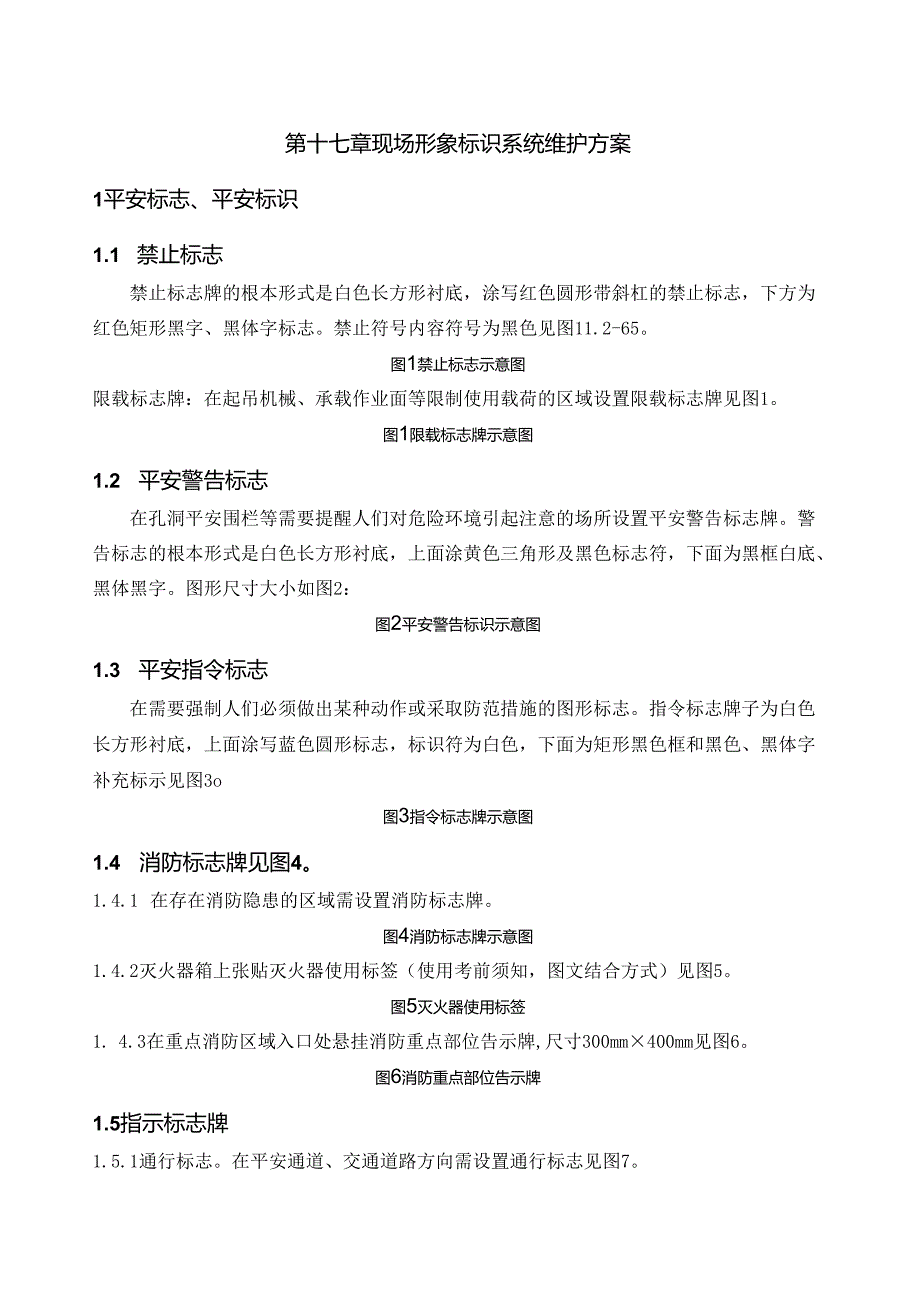

1、第十七章现场形象标识系统维护方案1平安标志、平安标识1.1 禁止标志禁止标志牌的根本形式是白色长方形衬底，涂写红色圆形带斜杠的禁止标志，下方为红色矩形黑字、黑体字标志。禁止符号内容符号为黑色见图11.2-65。图1禁止标志示意图限载标志牌：在起吊机械、承载作业面等限制使用载荷的区域设置限载标志牌见图1。图1限载标志牌示意图1.2 平安警告标志在孔洞平安围栏等需要提醒人们对危险环境引起注意的场所设置平安警告标志牌。警告标志的根本形式是白色长方形衬底，上面涂黄色三角形及黑色标志符，下面为黑框白底、黑体黑字。图形尺寸大小如图2：图2平安警告标识示意图1.3 平安指令标志在需要强制人们必须做出某种动作

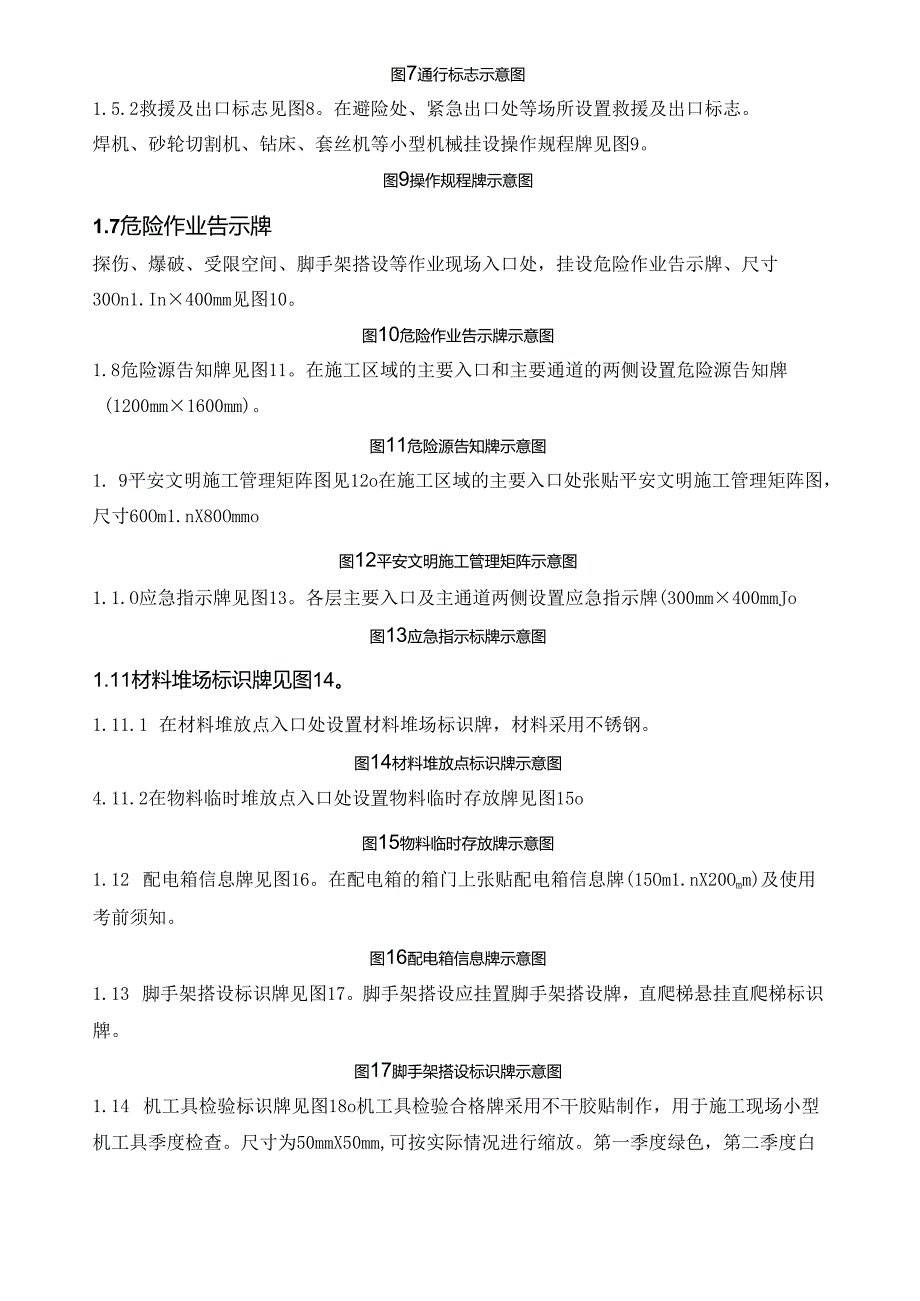

2、或采取防范措施的图形标志。指令标志牌子为白色长方形衬底，上面涂写蓝色圆形标志，标识符为白色，下面为矩形黑色框和黑色、黑体字补充标示见图3o图3指令标志牌示意图1.4 消防标志牌见图4。1.4.1 在存在消防隐患的区域需设置消防标志牌。图4消防标志牌示意图1.4.2灭火器箱上张贴灭火器使用标签（使用考前须知，图文结合方式）见图5。图5灭火器使用标签1. 4.3在重点消防区域入口处悬挂消防重点部位告示牌,尺寸300mm400mm见图6。图6消防重点部位告示牌1.5指示标志牌1.5.1通行标志。在平安通道、交通道路方向需设置通行标志见图7。图7通行标志示意图1.5.2救援及出口标志见图8。在避险处、
3、紧急出口处等场所设置救援及出口标志。焊机、砂轮切割机、钻床、套丝机等小型机械挂设操作规程牌见图9。图9操作规程牌示意图1.7危险作业告示牌探伤、爆破、受限空间、脚手架搭设等作业现场入口处，挂设危险作业告示牌、尺寸30On1.In400mm见图10。图10危险作业告示牌示意图1.8危险源告知牌见图11。在施工区域的主要入口和主要通道的两侧设置危险源告知牌(1200mm1600mm)。图11危险源告知牌示意图1. 9平安文明施工管理矩阵图见12o在施工区域的主要入口处张贴平安文明施工管理矩阵图，尺寸60Om1.nX80Ommo图12平安文明施工管理矩阵示意图1.1.O应急指示牌见图13。各层主要入
4、口及主通道两侧设置应急指示牌(300mm400mmJo图13应急指示标牌示意图1.11材料堆场标识牌见图14。1.11.1 在材料堆放点入口处设置材料堆场标识牌，材料采用不锈钢。图14材料堆放点标识牌示意图4.11.2在物料临时堆放点入口处设置物料临时存放牌见图15o图15物料临时存放牌示意图1.12 配电箱信息牌见图16。在配电箱的箱门上张贴配电箱信息牌(15Om1.nX20Omm)及使用考前须知。图16配电箱信息牌示意图1.13 脚手架搭设标识牌见图17。脚手架搭设应挂置脚手架搭设牌，直爬梯悬挂直爬梯标识牌。图17脚手架搭设标识牌示意图1.14 机工具检验标识牌见图18o机工具检验合格牌采

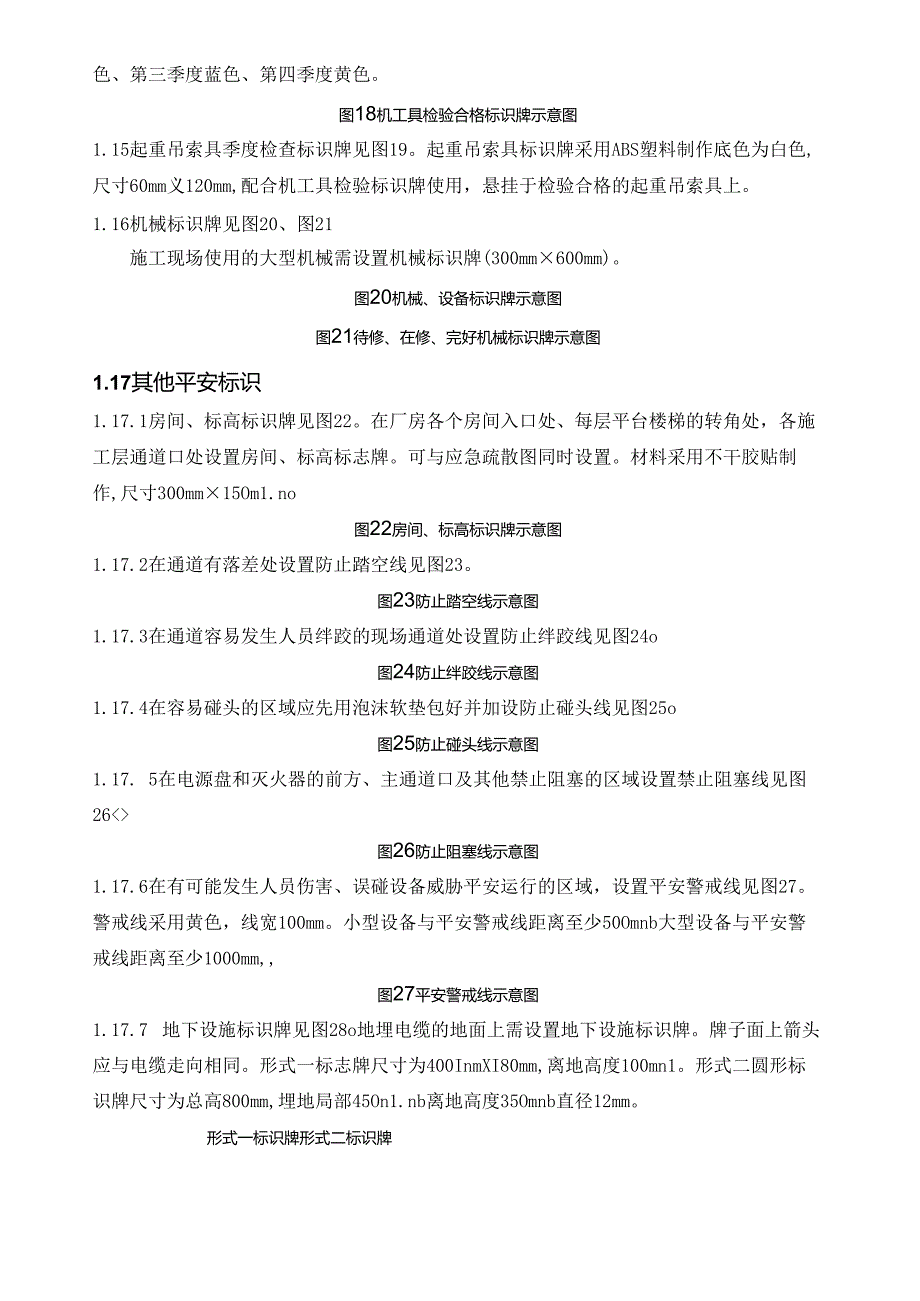

5、用不干胶贴制作，用于施工现场小型机工具季度检查。尺寸为50mmX50mm,可按实际情况进行缩放。第一季度绿色，第二季度白色、第三季度蓝色、第四季度黄色。图18机工具检验合格标识牌示意图1.15起重吊索具季度检查标识牌见图19。起重吊索具标识牌采用ABS塑料制作底色为白色,尺寸60mm义120mm,配合机工具检验标识牌使用，悬挂于检验合格的起重吊索具上。1.16机械标识牌见图20、图21施工现场使用的大型机械需设置机械标识牌(300mm600mm)。图20机械、设备标识牌示意图图21待修、在修、完好机械标识牌示意图1.17其他平安标识1.17.1房间、标高标识牌见图22。在厂房各个房间入口处、每
6、层平台楼梯的转角处，各施工层通道口处设置房间、标高标志牌。可与应急疏散图同时设置。材料采用不干胶贴制作,尺寸300mm15Om1.no图22房间、标高标识牌示意图1.17.2在通道有落差处设置防止踏空线见图23。图23防止踏空线示意图1.17.3在通道容易发生人员绊跤的现场通道处设置防止绊跤线见图24o图24防止绊跤线示意图1.17.4在容易碰头的区域应先用泡沫软垫包好并加设防止碰头线见图25o图25防止碰头线示意图1.17. 5在电源盘和灭火器的前方、主通道口及其他禁止阻塞的区域设置禁止阻塞线见图26图26防止阻塞线示意图1.17.6在有可能发生人员伤害、误碰设备威胁平安运行的区域，设置平安
7、警戒线见图27。警戒线采用黄色，线宽100mm。小型设备与平安警戒线距离至少50Omnb大型设备与平安警戒线距离至少1000mm,图27平安警戒线示意图1.17.7 地下设施标识牌见图28o地埋电缆的地面上需设置地下设施标识牌。牌子面上箭头应与电缆走向相同。形式一标志牌尺寸为400InmXI80mm,离地高度100mn1。形式二圆形标识牌尺寸为总高800mm,埋地局部45On1.nb离地高度35Omnb直径12mm。形式一标识牌形式二标识牌图28地埋电缆标识牌示意图1.17.8 氧、乙燃气体使用挂设氧、乙块气体使用牌(100mm30mm)1.17.9施工用电挂设“用电准用证”(100n1.1.
8、nX30mm)01.17.10通道或人员经常通行的位置，脚手架钢管头上须套上塑料套，防止碰撞。1.17.11取样加药管、电缆接线处等区域设置精品示范图。2职业健康与环境设施2.1环境监测仪器现场配备噪音计、有害气体检测仪，保护职工健康。见图29图2环境检测仪器示意图2.2垃圾箱现场设置垃圾箱、废料斗统一回收施工现场垃圾、废料，垃圾箱、废料斗统一采购成品见图30。所有垃圾每天清理并运送到指定的垃圾消纳场。图30垃圾箱、废料斗示意图2. 3饮水点根据现场施工需要，在员工较为聚集的地点设置饮水点，饮水点应远离易燃易爆场所,并保持饮水点干净卫生，派专人日常清洁。见图31。图31饮水点示意图2.4现场吸
9、烟点、休息点根据现场统一规划，在适合员工吸烟、休息的地点搭设现场吸烟点、休息点，现场吸烟点应远离易燃易爆场所，并派专人负责清洁。见图32。图32现场休息室、吸烟亭示意图2.5现场临时厕所根据现场施工空间布置，设置现场移动式厕所。移动式厕所设置需满足文明施工管理要求。见图33o图33移动式厕所示意图2. 6道路洒水车根据现场施工情况配备洒水车，每天定时洒水，控制现场粉尘，保持现场清洁。见图34o图34道路洒水车示意图2.7现场急救设施工程部设装备良好的临时急救站，配备具有行医资格的医生和符合国家规定的各类药品，配备应急急救箱、担架等应急物资，满足现场的急救需求，工程部须有车辆24小时值班，应对现
10、场突发状况下紧急用车。见图35。图35现场急救设施示意图3平安文化“六牌两图”包括“企业简介牌”、“工程概况牌”、“工程组织机构牌”、“工程整体目标牌”、“平安文明施工规定牌”、“宣传牌”、“施工总平面布置图”、“鸟瞰图”。见图36。3.1.2“六牌两图”的制作标准：框架采用钢制结构，版面采用彩色喷绘，版面尺寸为400OnIm6000mm,用铝塑板或冷压钢板衬底，立柱为圆钢管，净高度为450Onmu3. 1.3“六牌两图”的设置位置：一般设置在现场工程部大门、生产临建区域或主要施工区域入口处。图36六牌两图不意图3. 2电子宣传屏幕在施工现场主要入口处设置电子宣传屏幕，轮播平安警示标语、常见违
11、章、应急联系等平安宣传信息。电子宣传屏幕采用1.ED电子屏幕，尺寸1500InmX200OnmU见图37。图37电子宣传屏幕示意图3. 3平安宣传画施工现场主要入口及现场施工区域张贴平安宣传画，宣传平安理念、提高平安气氛。见图38o图38平安宣传画示意图3.4 宣传栏现场临建区域、生活区、施工现场主要入口处设置平安宣传栏。见图39。图39宣传栏示意图3.5 宣传类平安标牌通道平安围栏上设置宣传类平安标牌，标牌尺寸80OmmX60Omm。见图40。图40宣传类平安标牌示意图3. 6大型平安宣传板在施工区域的入口处设置大型平安宣传板，宣传板尺寸160OnImXI200mm。见图41。图41大型平安宣传板示意图3.7宣传横幅施工现场按实际情况设置宣传横幅，横幅采用国旗红绸布制作，绸布宽度100Omnb长度依据横幅内容适当调整；横幅字体采用“汉仪大黑”，字体高度53011un,字体印刷采用丝网印刷，保证雨水冲刷不脱落。横幅可设置企业标识区，长度200Om1.1.b采用白底。见图42。图42宣传横幅示意图
