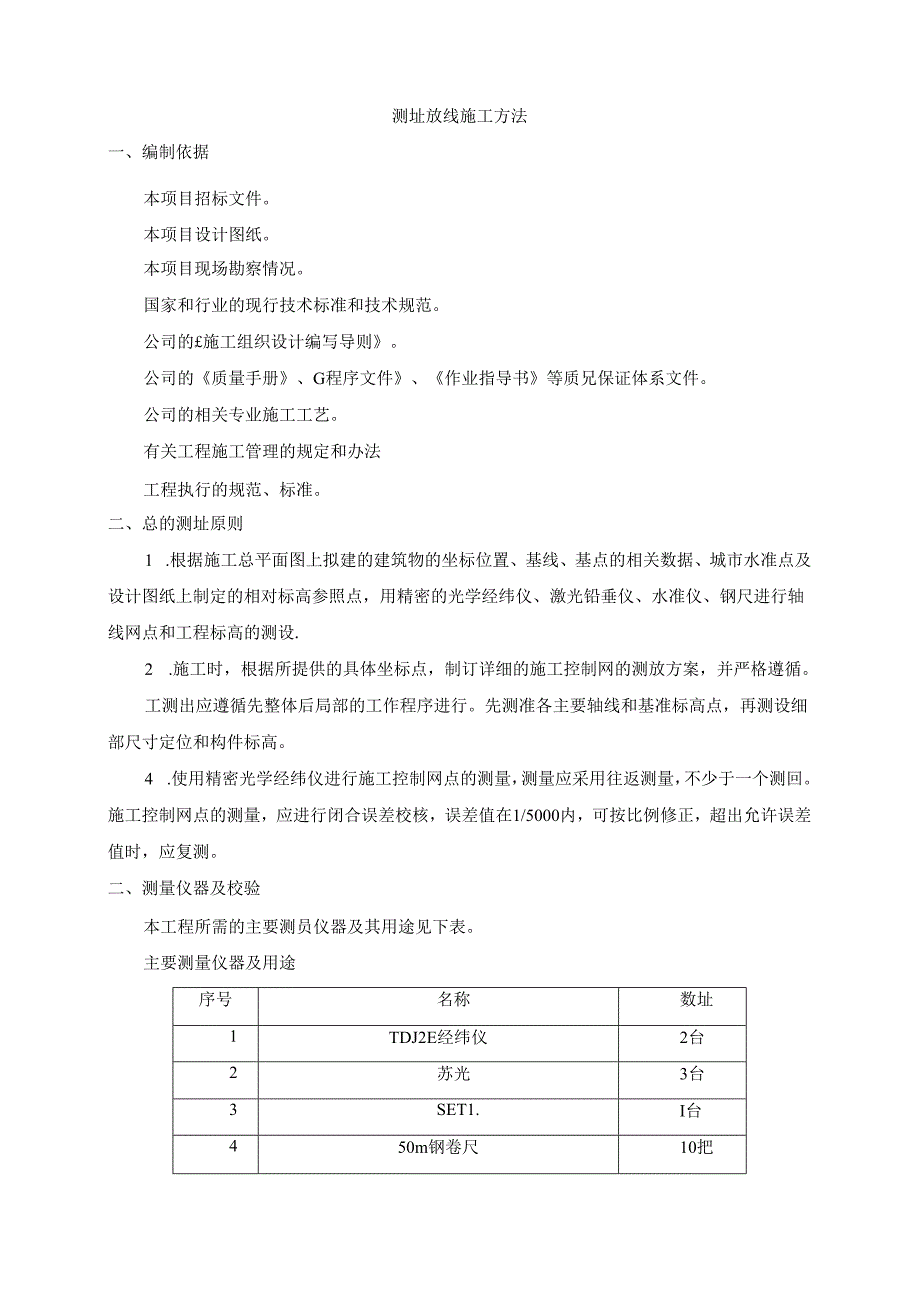

1、测址放线施工方法一、编制依据本项目招标文件。本项目设计图纸。本项目现场勘察情况。国家和行业的现行技术标准和技术规范。公司的施工组织设计编写导则。公司的质量手册、G程序文件、作业指导书等质兄保证体系文件。公司的相关专业施工工艺。有关工程施工管理的规定和办法工程执行的规范、标准。二、总的测址原则1 .根据施工总平面图上拟建的建筑物的坐标位置、基线、基点的相关数据、城市水准点及设计图纸上制定的相对标高参照点，用精密的光学经纬仪、激光铅垂仪、水准仪、钢尺进行轴线网点和工程标高的测设.2 .施工时，根据所提供的具体坐标点，制订详细的施工控制网的测放方案，并严格遵循。工测出应遵循先整体后局部的工作程序进行

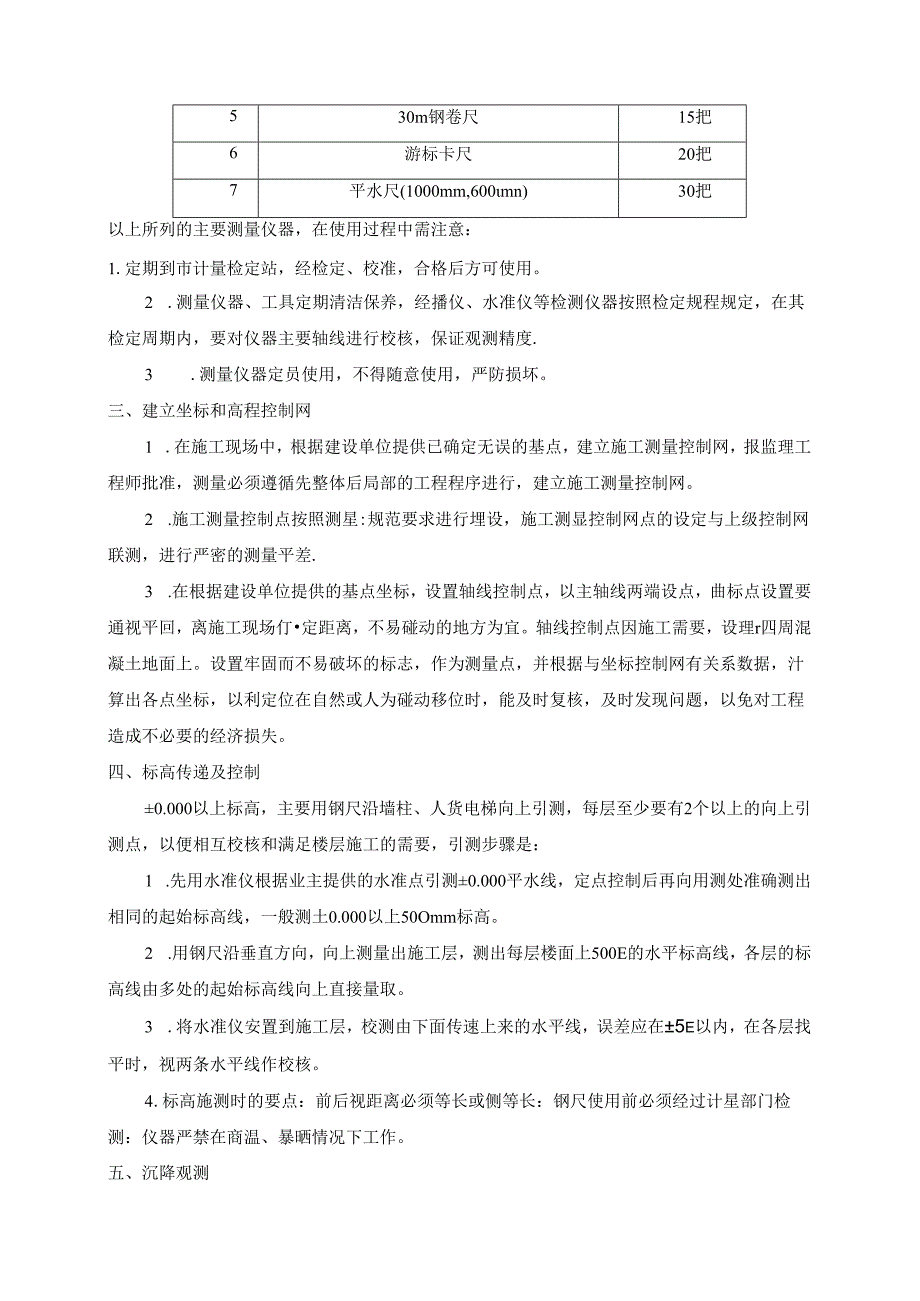

2、。先测准各主要轴线和基准标高点，再测设细部尺寸定位和构件标高。4 .使用精密光学经纬仪进行施工控制网点的测量，测量应采用往返测量，不少于一个测回。施工控制网点的测量，应进行闭合误差校核，误差值在1/5000内，可按比例修正，超出允许误差值时，应复测。二、测量仪器及校验本工程所需的主要测员仪器及其用途见下表。主要测量仪器及用途序号名称数址1TDJ2E经纬仪2台2苏光3台3SET1.I台450m钢卷尺10把530m钢卷尺15把6游标卡尺20把7平水尺(1000mm,600mn)30把以上所列的主要测量仪器，在使用过程中需注意：1.定期到市计量检定站，经检定、校准，合格后方可使用。2 .测量仪器、工
3、具定期清洁保养，经播仪、水准仪等检测仪器按照检定规程规定，在其检定周期内，要对仪器主要轴线进行校核，保证观测精度.3 .测量仪器定员使用，不得随意使用，严防损坏。三、建立坐标和高程控制网1 .在施工现场中，根据建设单位提供已确定无误的基点，建立施工测量控制网，报监理工程师批准，测量必须遵循先整体后局部的工程程序进行，建立施工测量控制网。2 .施工测量控制点按照测星:规范要求进行埋设，施工测显控制网点的设定与上级控制网联测，进行严密的测量平差.3 .在根据建设单位提供的基点坐标，设置轴线控制点，以主轴线两端设点，曲标点设置要通视平回，离施工现场仃定距离，不易碰动的地方为宜。轴线控制点因施工需要，
4、设理r四周混凝土地面上。设置牢固而不易破坏的标志，作为测量点，并根据与坐标控制网有关系数据，汁算出各点坐标，以利定位在自然或人为碰动移位时，能及时复核，及时发现问题，以免对工程造成不必要的经济损失。四、标高传递及控制0.000以上标高，主要用钢尺沿墙柱、人货电梯向上引测，每层至少要有2个以上的向上引测点，以便相互校核和满足楼层施工的需要，引测步骤是：1 .先用水准仪根据业主提供的水准点引测0.000平水线，定点控制后再向用测处准确测出相同的起始标高线，一般测土0.000以上50Omm标高。2 .用钢尺沿垂直方向，向上测量出施工层，测出每层楼面上500E的水平标高线，各层的标高线由多处的起始标高

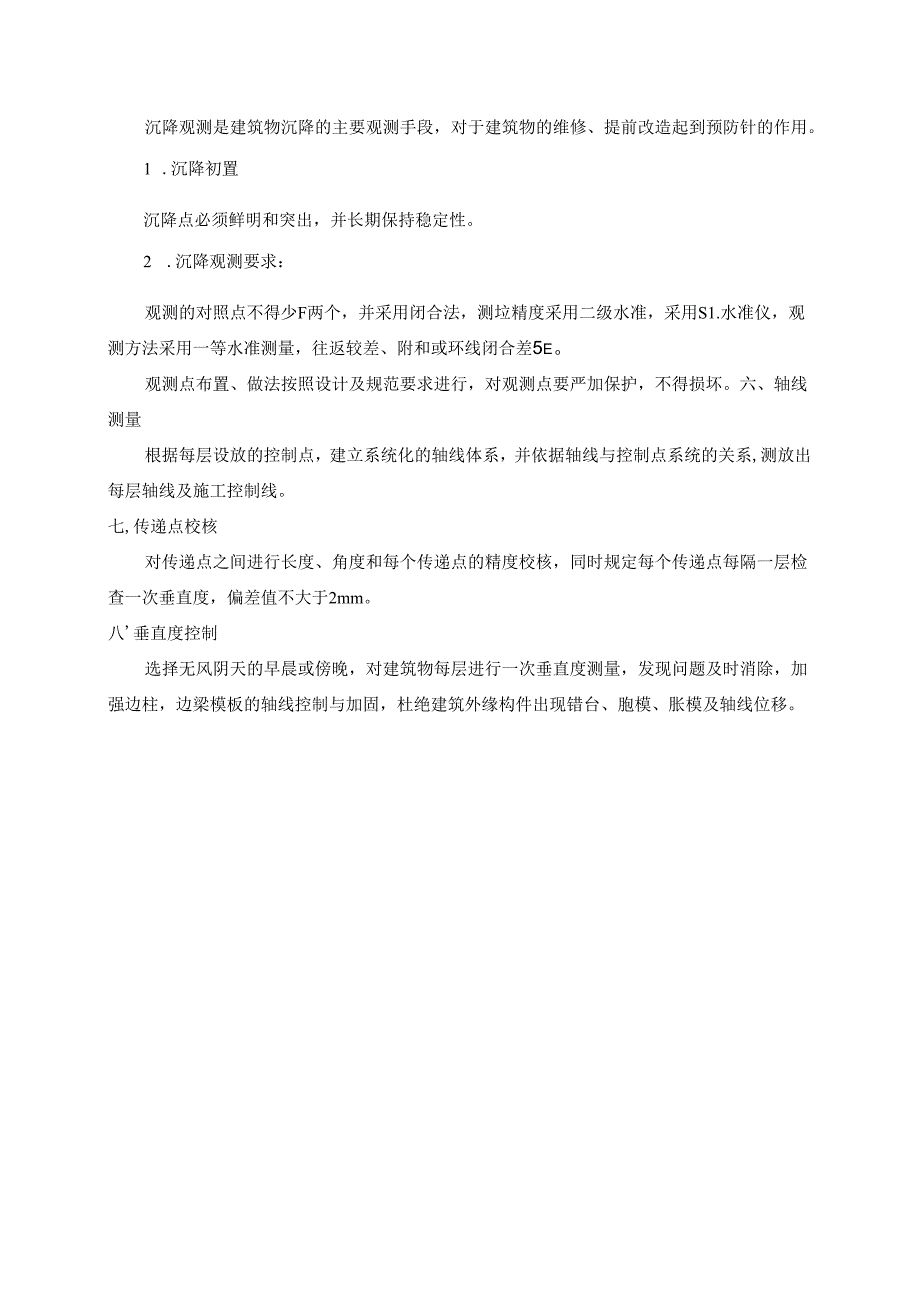

5、线向上直接量取。3 .将水准仪安置到施工层，校测由下面传速上来的水平线，误差应在5e以内，在各层找平时，视两条水平线作校核。4 .标高施测时的要点：前后视距离必须等长或侧等长：钢尺使用前必须经过计星部门检测：仪器严禁在商温、暴晒情况下工作。五、沉降观测沉降观测是建筑物沉降的主要观测手段，对于建筑物的维修、提前改造起到预防针的作用。1 .沉降初置沉降点必须鲜明和突出，并长期保持稳定性。2 .沉降观测要求：观测的对照点不得少F两个，并采用闭合法，测垃精度采用二级水准，采用S1.水准仪，观测方法采用一等水准测量，往返较差、附和或环线闭合差5e。观测点布置、做法按照设计及规范要求进行，对观测点要严加保护，不得损坏。六、轴线测量根据每层设放的控制点，建立系统化的轴线体系，并依据轴线与控制点系统的关系,测放出每层轴线及施工控制线。七,传递点校核对传递点之间进行长度、角度和每个传递点的精度校核，同时规定每个传递点每隔一层检查一次垂直度，偏差值不大于2mm。八垂直度控制选择无风阴天的早晨或傍晚，对建筑物每层进行一次垂直度测量，发现问题及时消除，加强边柱，边梁模板的轴线控制与加固，杜绝建筑外缘构件出现错台、胞模、胀模及轴线位移。
