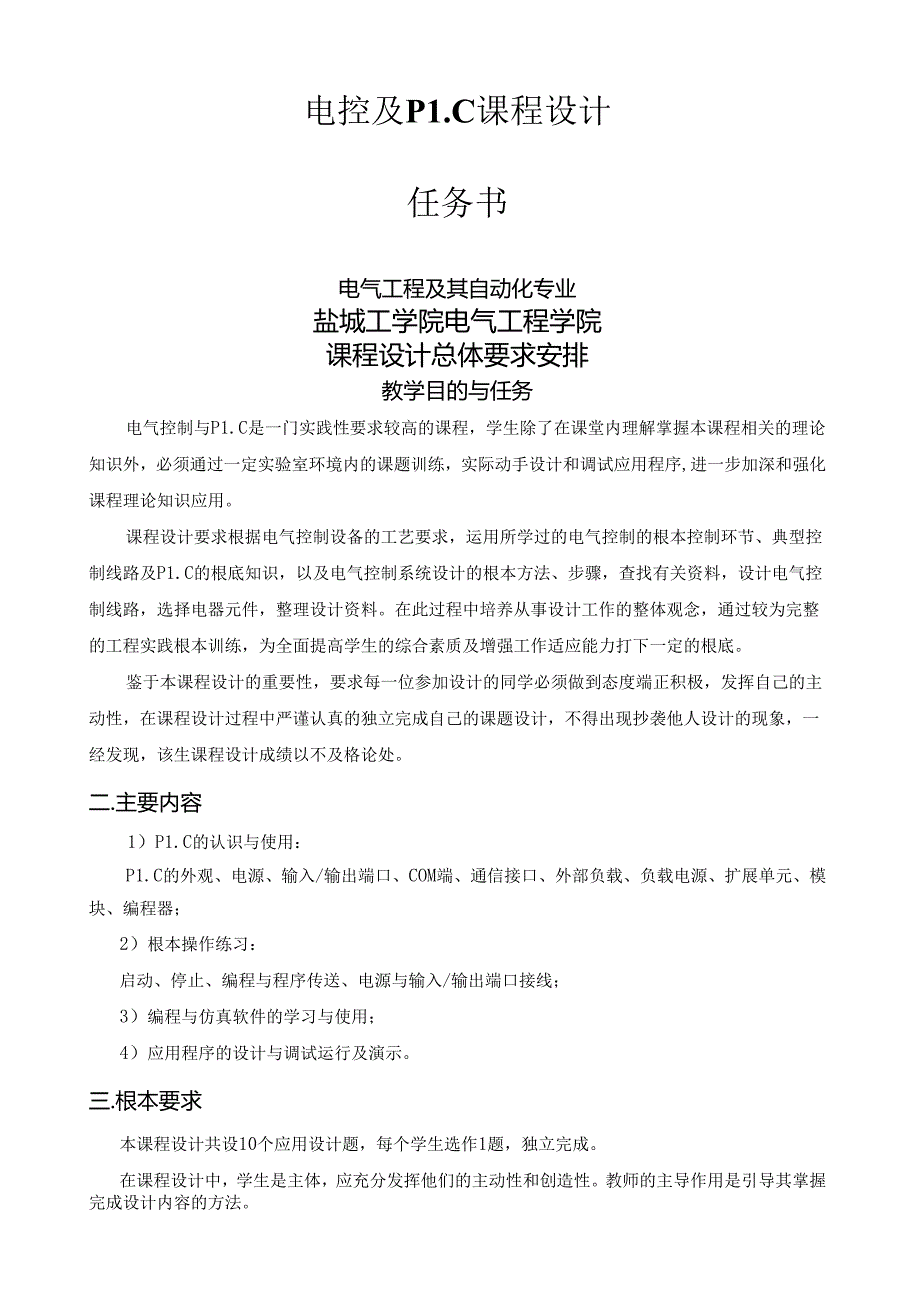

1、电控及P1.C课程设计任务书电气工程及其自动化专业盐城工学院电气工程学院课程设计总体要求安排教学目的与任务电气控制与P1.C是一门实践性要求较高的课程，学生除了在课堂内理解掌握本课程相关的理论知识外，必须通过一定实验室环境内的课题训练，实际动手设计和调试应用程序,进一步加深和强化课程理论知识应用。课程设计要求根据电气控制设备的工艺要求，运用所学过的电气控制的根本控制环节、典型控制线路及P1.C的根底知识，以及电气控制系统设计的根本方法、步骤，查找有关资料，设计电气控制线路，选择电器元件，整理设计资料。在此过程中培养从事设计工作的整体观念，通过较为完整的工程实践根本训练，为全面提高学生的综合素质
2、及增强工作适应能力打下一定的根底。鉴于本课程设计的重要性，要求每一位参加设计的同学必须做到态度端正积极，发挥自己的主动性，在课程设计过程中严谨认真的独立完成自己的课题设计，不得出现抄袭他人设计的现象，一经发现，该生课程设计成绩以不及格论处。二.主要内容1）P1.C的认识与使用：P1.C的外观、电源、输入/输出端口、COM端、通信接口、外部负载、负载电源、扩展单元、模块、编程器；2）根本操作练习：启动、停止、编程与程序传送、电源与输入/输出端口接线；3）编程与仿真软件的学习与使用；4）应用程序的设计与调试运行及演示。三.根本要求本课程设计共设10个应用设计题，每个学生选作1题，独立完成。在课程设

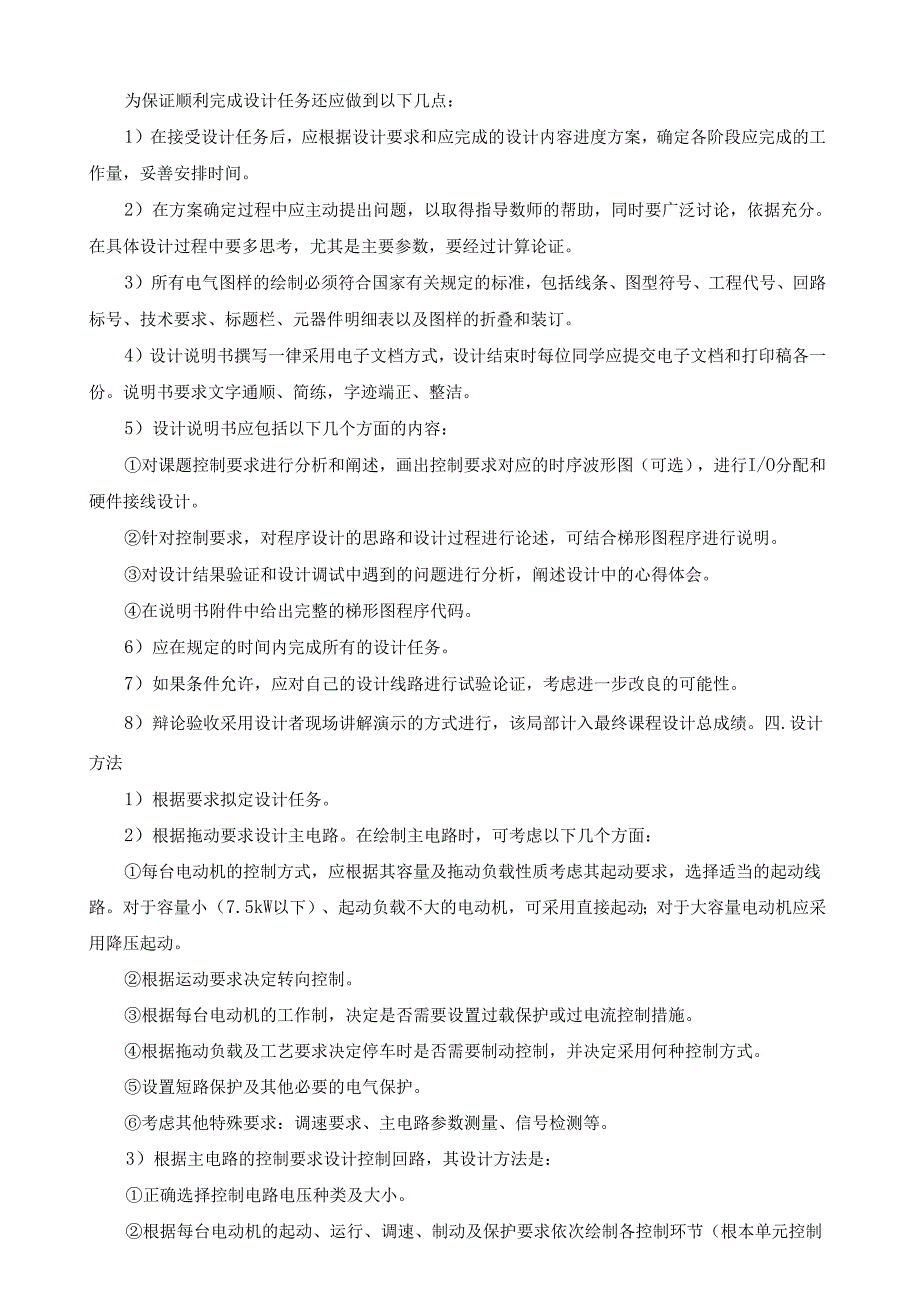

3、计中，学生是主体，应充分发挥他们的主动性和创造性。教师的主导作用是引导其掌握完成设计内容的方法。为保证顺利完成设计任务还应做到以下几点：1）在接受设计任务后，应根据设计要求和应完成的设计内容进度方案，确定各阶段应完成的工作量，妥善安排时间。2）在方案确定过程中应主动提出问题，以取得指导数师的帮助，同时要广泛讨论，依据充分。在具体设计过程中要多思考，尤其是主要参数，要经过计算论证。3）所有电气图样的绘制必须符合国家有关规定的标准，包括线条、图型符号、工程代号、回路标号、技术要求、标题栏、元器件明细表以及图样的折叠和装订。4）设计说明书撰写一律采用电子文档方式，设计结束时每位同学应提交电子文档和打
4、印稿各一份。说明书要求文字通顺、简练，字迹端正、整洁。5）设计说明书应包括以下几个方面的内容：对课题控制要求进行分析和阐述，画出控制要求对应的时序波形图（可选），进行I/O分配和硬件接线设计。针对控制要求，对程序设计的思路和设计过程进行论述，可结合梯形图程序进行说明。对设计结果验证和设计调试中遇到的问题进行分析，阐述设计中的心得体会。在说明书附件中给出完整的梯形图程序代码。6）应在规定的时间内完成所有的设计任务。7）如果条件允许，应对自己的设计线路进行试验论证，考虑进一步改良的可能性。8）辩论验收采用设计者现场讲解演示的方式进行，该局部计入最终课程设计总成绩。四.设计方法1）根据要求拟定设计任
5、务。2）根据拖动要求设计主电路。在绘制主电路时，可考虑以下几个方面：每台电动机的控制方式，应根据其容量及拖动负载性质考虑其起动要求，选择适当的起动线路。对于容量小（7.5kW以下）、起动负载不大的电动机，可采用直接起动；对于大容量电动机应采用降压起动。根据运动要求决定转向控制。根据每台电动机的工作制，决定是否需要设置过载保护或过电流控制措施。根据拖动负载及工艺要求决定停车时是否需要制动控制，并决定采用何种控制方式。设置短路保护及其他必要的电气保护。考虑其他特殊要求：调速要求、主电路参数测量、信号检测等。3）根据主电路的控制要求设计控制回路，其设计方法是：正确选择控制电路电压种类及大小。根据每台

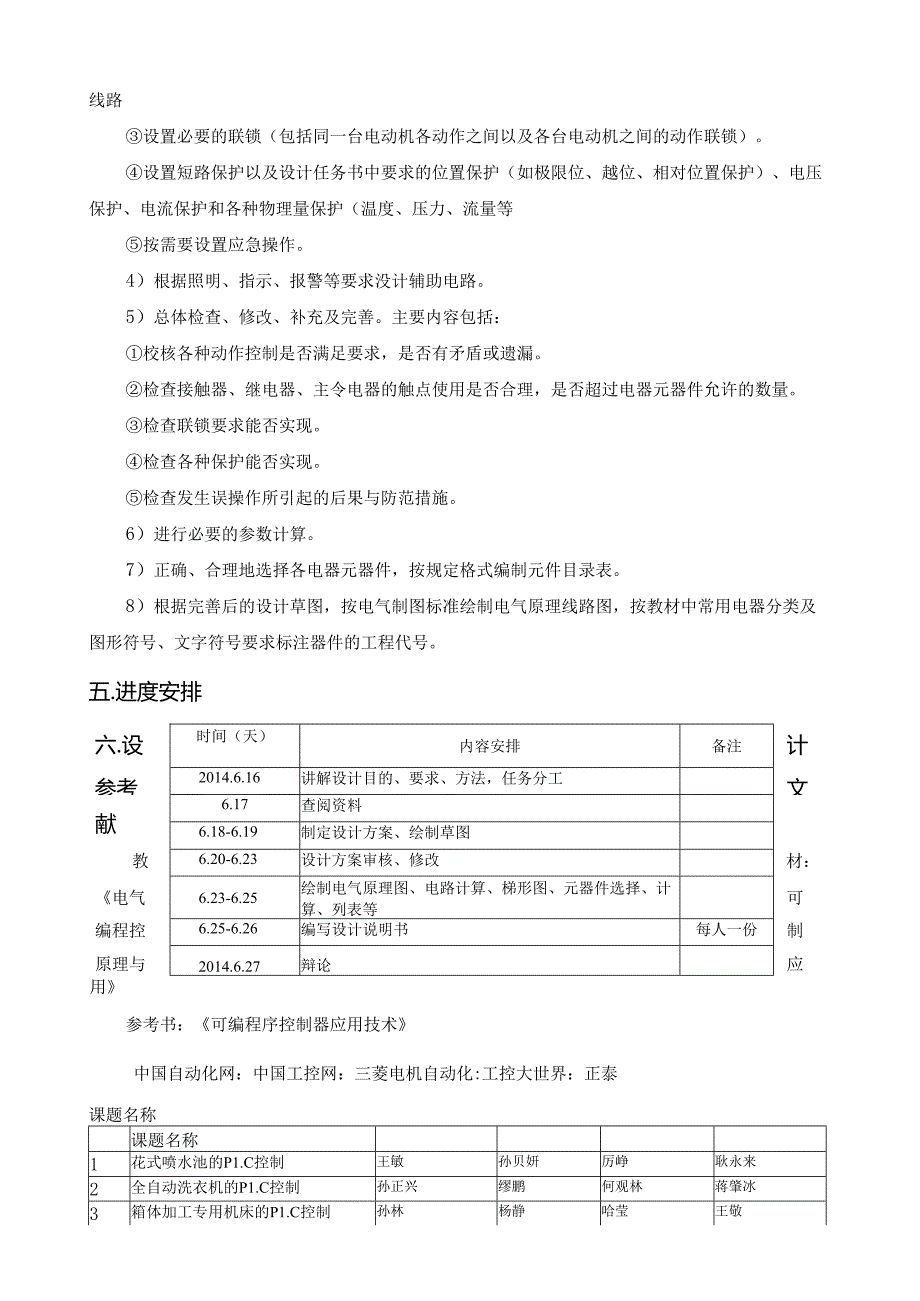

6、电动机的起动、运行、调速、制动及保护要求依次绘制各控制环节（根本单元控制线路设置必要的联锁（包括同一台电动机各动作之间以及各台电动机之间的动作联锁）。设置短路保护以及设计任务书中要求的位置保护（如极限位、越位、相对位置保护）、电压保护、电流保护和各种物理量保护（温度、压力、流量等按需要设置应急操作。4）根据照明、指示、报警等要求没计辅助电路。5）总体检查、修改、补充及完善。主要内容包括：校核各种动作控制是否满足要求，是否有矛盾或遗漏。检查接触器、继电器、主令电器的触点使用是否合理，是否超过电器元器件允许的数量。检查联锁要求能否实现。检查各种保护能否实现。检查发生误操作所引起的后果与防范措施。6
7、）进行必要的参数计算。7）正确、合理地选择各电器元器件，按规定格式编制元件目录表。8）根据完善后的设计草图，按电气制图标准绘制电气原理线路图，按教材中常用电器分类及图形符号、文字符号要求标注器件的工程代号。五.进度安排六.设时间（天）内容安排备注计参考2014.6.16讲解设计目的、要求、方法，任务分工文献6.17查阅资料6.18-6.19制定设计方案、绘制草图教6.20-6.23设计方案审核、修改材：电气6.23-6.25绘制电气原理图、电路计算、梯形图、元器件选择、计算、列表等可编程控6.25-6.26编写设计说明书每人一份制原理与2014.6.27辩论应用参考书：可编程序控制器应用技术中国自动化网：中国工控网：三菱电机自动化:工控大世界：正泰课题名称课题名称1花式喷水池的P1.C控制王敏孙贝妍厉峥耿永来2全自动洗衣机的P1.C控制孙正兴缪鹏何观林蒋肇冰3箱体加工专用机床的P1.C控制孙林杨静哈莹王敬4加热反响炉的P1.C控制邹乾王兆奎夏士勇仇聪5生产线自动装箱的P1.C控制余忠臻姚悦王鹏孔寅6锅炉车间输煤机组控制朱金楼杨宇霆陈曦沛7电镀流水线的P1.C控制陈海鹏张志成夏嘉奇8排涝泵站的P1.C控制蔡超尹威张炜岷9自动门的P1.C控制刘子铭卞亮亮谷栋10自动装料系统的P1.C控制邢飞王闯罗杰
