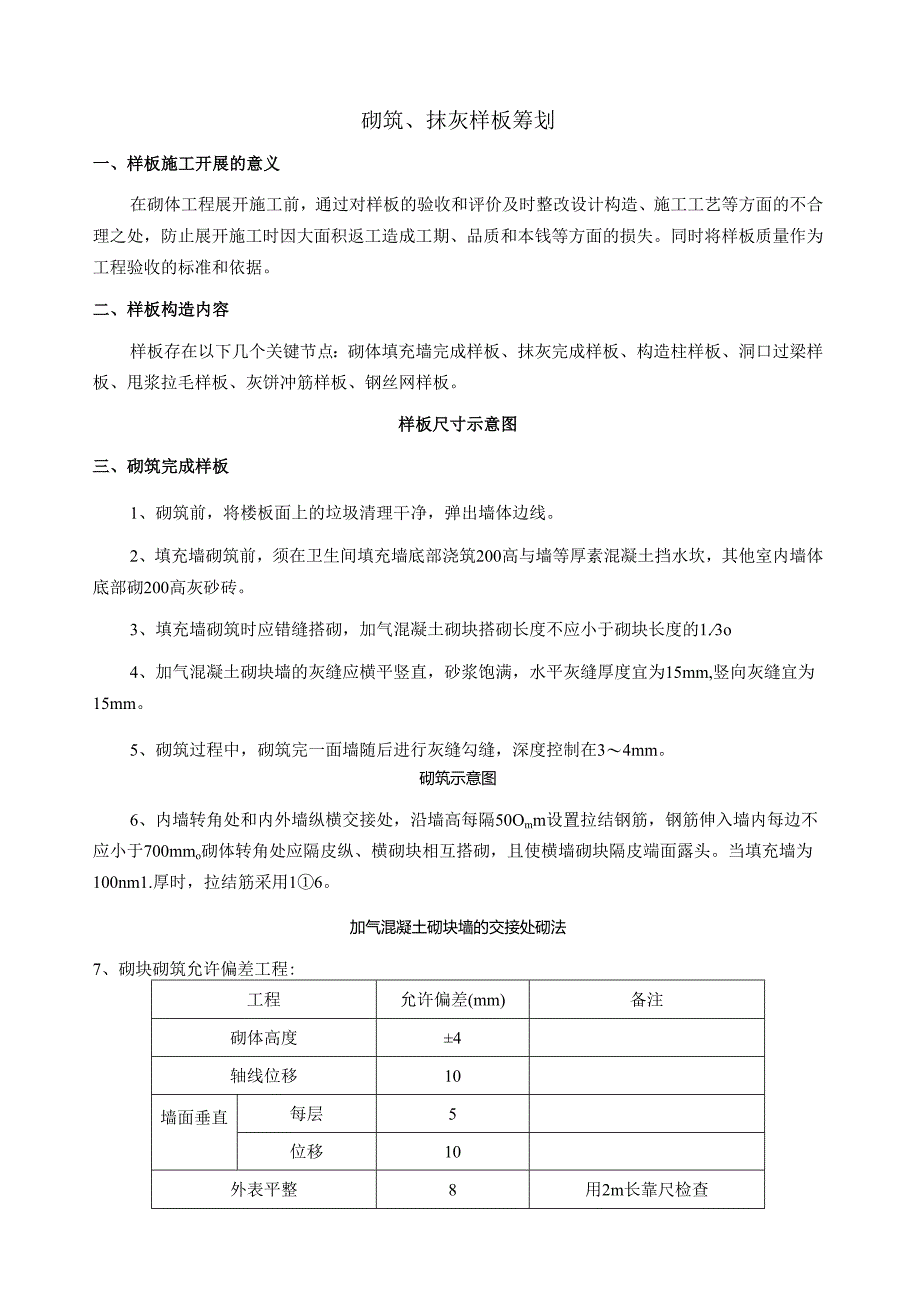

1、砌筑、抹灰样板筹划一、样板施工开展的意义在砌体工程展开施工前，通过对样板的验收和评价及时整改设计构造、施工工艺等方面的不合理之处，防止展开施工时因大面积返工造成工期、品质和本钱等方面的损失。同时将样板质量作为工程验收的标准和依据。二、样板构造内容样板存在以下几个关键节点：砌体填充墙完成样板、抹灰完成样板、构造柱样板、洞口过梁样板、甩浆拉毛样板、灰饼冲筋样板、钢丝网样板。样板尺寸示意图三、砌筑完成样板1、砌筑前，将楼板面上的垃圾清理干净，弹出墙体边线。2、填充墙砌筑前，须在卫生间填充墙底部浇筑200高与墙等厚素混凝土挡水坎，其他室内墙体底部砌200高灰砂砖。3、填充墙砌筑时应错缝搭砌，加气混凝土
2、砌块搭砌长度不应小于砌块长度的1.3o4、加气混凝土砌块墙的灰缝应横平竖直，砂浆饱满，水平灰缝厚度宜为15mm,竖向灰缝宜为15mm。5、砌筑过程中，砌筑完一面墙随后进行灰缝勾缝，深度控制在34mm。砌筑示意图6、内墙转角处和内外墙纵横交接处，沿墙高每隔50Omm设置拉结钢筋，钢筋伸入墙内每边不应小于700mmo砌体转角处应隔皮纵、横砌块相互搭砌，且使横墙砌块隔皮端面露头。当填充墙为100nm1.厚时，拉结筋采用16。加气混凝土砌块墙的交接处砌法7、砌块砌筑允许偏差工程:工程允许偏差(mm)备注砌体高度4轴线位移10墙面垂直每层5位移10外表平整8用2m长靠尺检查水平灰缝平直10用IOm长的线

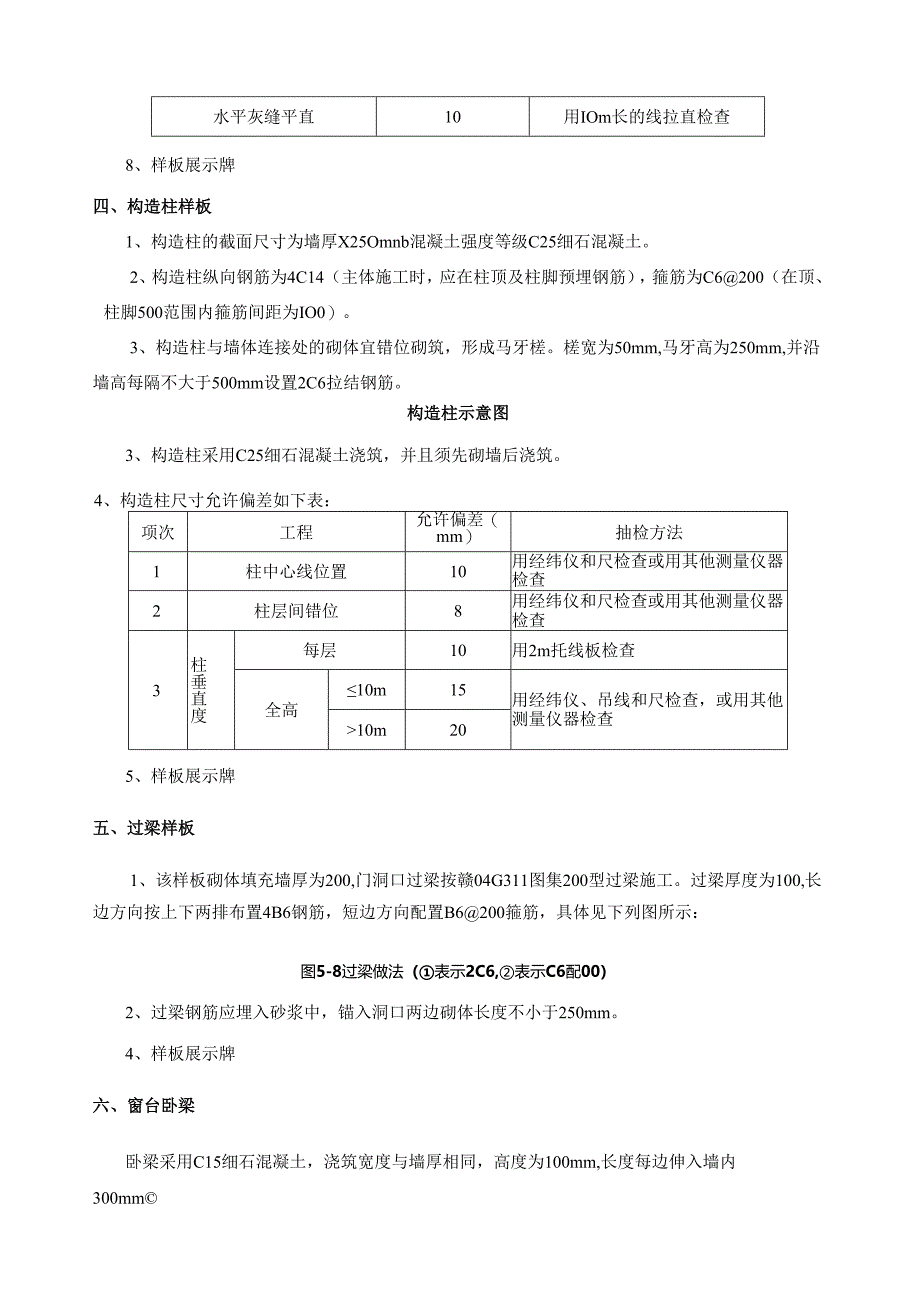

3、拉直检查8、样板展示牌四、构造柱样板1、构造柱的截面尺寸为墙厚X25Omnb混凝土强度等级C25细石混凝土。2、构造柱纵向钢筋为4C14（主体施工时，应在柱顶及柱脚预埋钢筋），箍筋为C6200（在顶、柱脚500范围内箍筋间距为IO0）。3、构造柱与墙体连接处的砌体宜错位砌筑，形成马牙槎。槎宽为50mm,马牙高为250mm,并沿墙高每隔不大于500mm设置2C6拉结钢筋。构造柱示意图3、构造柱采用C25细石混凝土浇筑，并且须先砌墙后浇筑。4、构造柱尺寸允许偏差如下表：项次工程允许偏差（mm）抽检方法1柱中心线位置10用经纬仪和尺检查或用其他测量仪器检查2柱层间错位8用经纬仪和尺检查或用其他测量仪

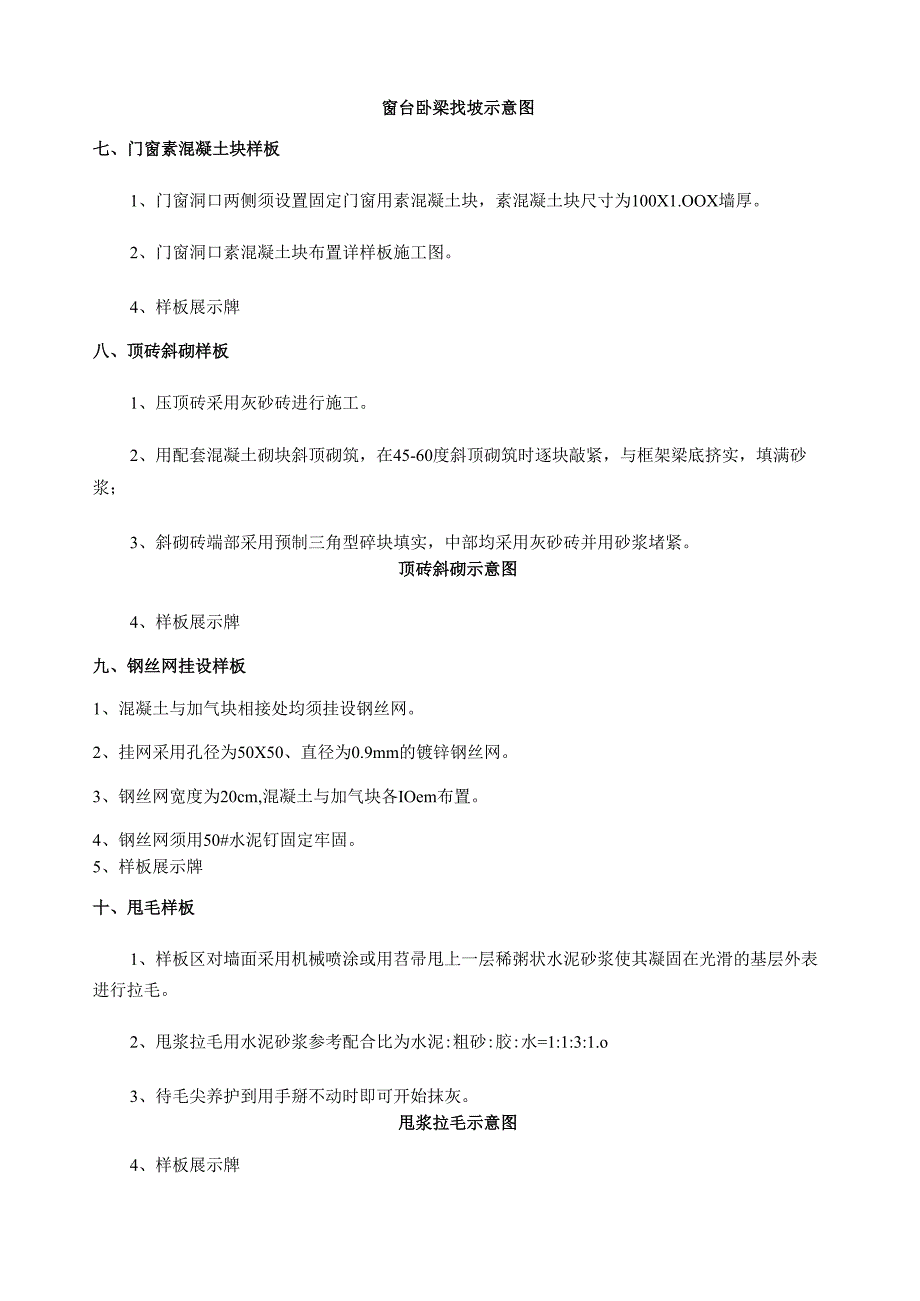

4、器检查3柱垂直度每层10用2m托线板检查全高10m15用经纬仪、吊线和尺检查，或用其他测量仪器检查10m205、样板展示牌五、过梁样板1、该样板砌体填充墙厚为200,门洞口过梁按赣04G311图集200型过梁施工。过梁厚度为100,长边方向按上下两排布置4B6钢筋，短边方向配置B6200箍筋，具体见下列图所示：图5-8过梁做法（表示2C6,表示C6配00）2、过梁钢筋应埋入砂浆中，锚入洞口两边砌体长度不小于250mm。4、样板展示牌六、窗台卧梁卧梁采用C15细石混凝土，浇筑宽度与墙厚相同，高度为100mm,长度每边伸入墙内300mm窗台卧梁找坡示意图七、门窗素混凝土块样板1、门窗洞口两侧须设置
5、固定门窗用素混凝土块，素混凝土块尺寸为100X1.OOX墙厚。2、门窗洞口素混凝土块布置详样板施工图。4、样板展示牌八、顶砖斜砌样板1、压顶砖采用灰砂砖进行施工。2、用配套混凝土砌块斜顶砌筑，在45-60度斜顶砌筑时逐块敲紧，与框架梁底挤实，填满砂浆；3、斜砌砖端部采用预制三角型碎块填实，中部均采用灰砂砖并用砂浆堵紧。顶砖斜砌示意图4、样板展示牌九、钢丝网挂设样板1、混凝土与加气块相接处均须挂设钢丝网。2、挂网采用孔径为50X50、直径为0.9mm的镀锌钢丝网。3、钢丝网宽度为20cm,混凝土与加气块各IOem布置。4、钢丝网须用50#水泥钉固定牢固。5、样板展示牌十、甩毛样板1、样板区对墙面
6、采用机械喷涂或用苕帚甩上一层稀粥状水泥砂浆使其凝固在光滑的基层外表进行拉毛。2、甩浆拉毛用水泥砂浆参考配合比为水泥:粗砂:胶:水=1:1:3:1.o3、待毛尖养护到用手掰不动时即可开始抹灰。甩浆拉毛示意图4、样板展示牌十一、灰饼冲筋样板1、灰饼：在样板区域内按水平间距1米，竖向间距布置灰饼，灰饼尺寸长X宽X厚度=505025mm,采用1：3水泥砂浆。上下灰饼用托线板找垂直，水平方向用靠尺板或拉通线找平，先上后下。保证墙面上、下灰饼外表处在同一平面内，作为冲筋的依据。2、冲筋：依照已贴好的灰饼，从水平或垂直方向各灰饼之间用水泥混合砂浆冲筋，反复搓平，上下吊垂直。灰饼做法灰饼示意图冲筋示意图3、样
7、板展示牌十二、抹灰完成样板1、工艺流程：基层处理一洒水润湿一贴灰饼、冲标筋一抹墙阳角水泥砂浆护角一抹底子灰f抹罩面灰(1)抹灰前将露出墙面的舌头灰刮净，墙面的凸出部位剔凿平整。墙面坑凹不平处、砌块缺棱掉角的用胶灰整修密实、平顺，用托线板检查墙体的垂直偏差及平整度，将抹灰基层处理完好。(2)将墙面浮土清扫干净，分数遍浇水湿润。由于加气混凝土块吸水速度先快后慢，吸水量慢而延续时间长，故应增加浇水的次数，使抹灰层有良好的凝结硬化条件，不致在砂浆的硬化过程中水分被加气混凝土吸走。浇水量以水分渗入砌块深度8Iomm为宜，且浇水宜在抹灰前一天进行。遇风干天气，抹灰时墙面仍枯燥不湿，应再喷一遍水，但抹灰时墙
8、面不显浮水，以利砂浆强度增长，不易出现空鼓、裂缝。(3)灰饼、冲筋按前面描述施工。(4)墙体阳角应抹水泥砂浆护角，其高度不得小于2m,护角每侧包边的宽度不小于50mm,做护角要两面贴好靠尺，待砂浆稍干后再用素水泥膏抹成小圆角(用角铁捋子)，护角厚度应超出墙面底灰一个罩面灰的厚度，成活后与墙面灰层平齐。(5)头一天用水将墙体润湿。墙面加气混凝土块刷好素水泥浆以后应及时抹灰，不得在素水泥浆风干后再抹灰，否那么，形成隔离层，不利于基层粘结。第一遍抹水泥砂浆，配合比为1：3,厚度12mmo扫毛或划出纹线，养护。(6)面层砂浆：抹6厚1：水泥砂浆，厚度与所充筋齐平。用大杠将墙面刮平，木抹子搓平。用托线板检查，要求垂直、平整，阴、阳角方正，顶板(梁)与墙面交角顺直，管后阴角顺直、平整、洁净。质量要n项次项目允许偏差检查方法1外表平整度4用2m直尺和楔尺检查2阴、阳角垂直4用2m托线板和尺检查3立面垂直度4墙体阳角示意图墙体抹灰完成面2、样板展示牌十三、墙体开槽样板1、开槽之前，用水平尺寸找出水平线及垂直线，并根据管径确定槽的宽度及深度。2、用墨线在墙体划出开槽轮廓。墨线要求横平竖直。3、用切割机沿墨线切割边线，不准切断房屋结构钢筋不准用电锤直接开槽。4、当开槽洞口大于30Om1.n时学设置混凝土过梁。墙体开槽标准墙体样板分布图样板效果示意图
