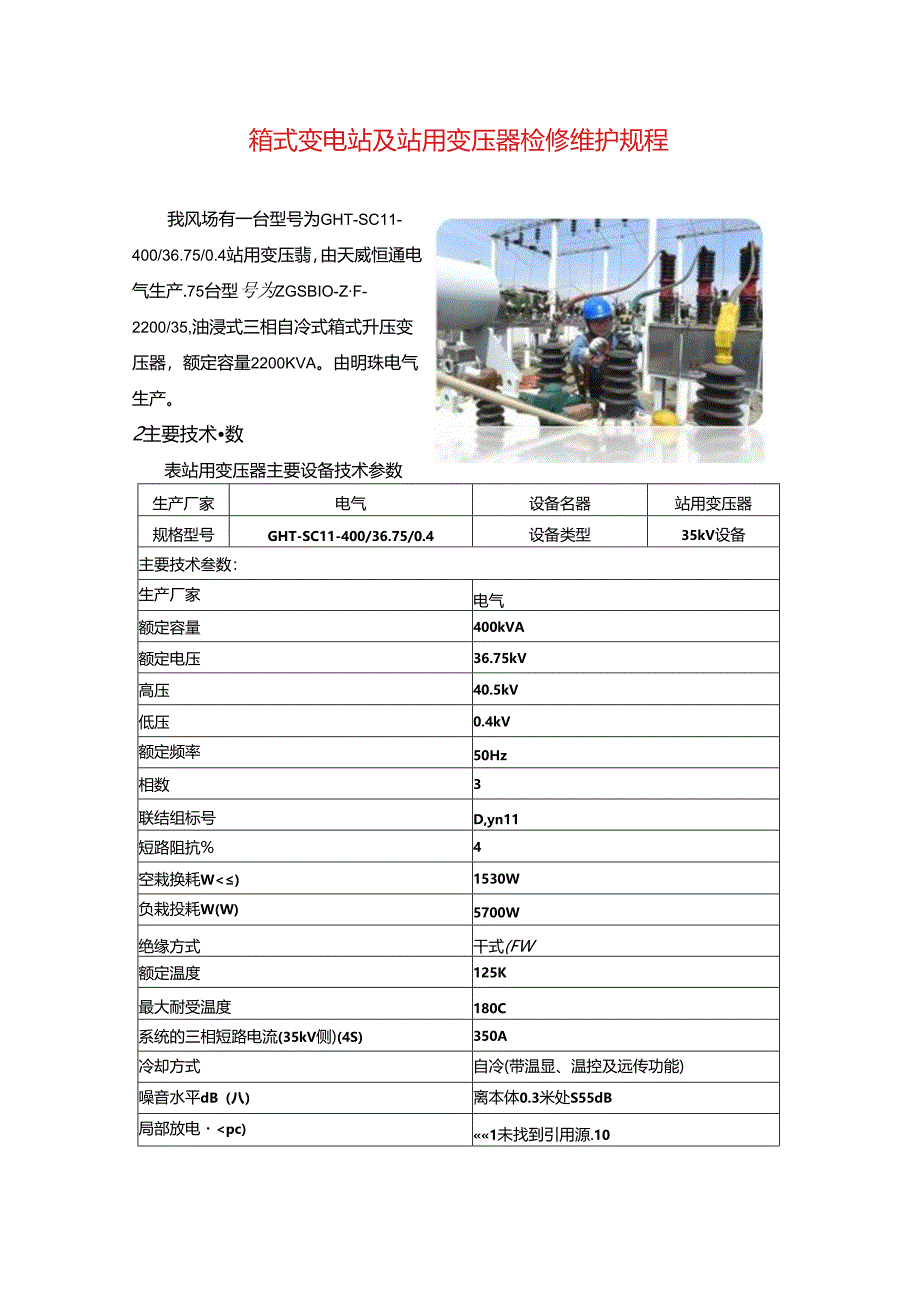

1、箱式变电站及站用变压器检修维护规程我风场有一台型号为GHT-SC11-400/36.75/0.4站用变压翡，由天威恒通电气生产.75台型号为ZGSBIO-ZF-2200/35,油浸式三相自冷式箱式升压变压器，额定容量2200KVA。由明珠电气生产。2主要技术数表站用变压器主要设备技术参数生产厂家电气设备名器站用变压器规格型号GHT-SC11-400/36.75/0.4设备类型35kV设备主要技术叁数：生产厂家电气额定容量400kVA额定电压36.75kV高压40.5kV低压0.4kV额定频率50Hz相数3联结组标号D,yn11短路阻抗%4空栽换耗W)1530W负栽投耗W(W)5700W绝缘方式

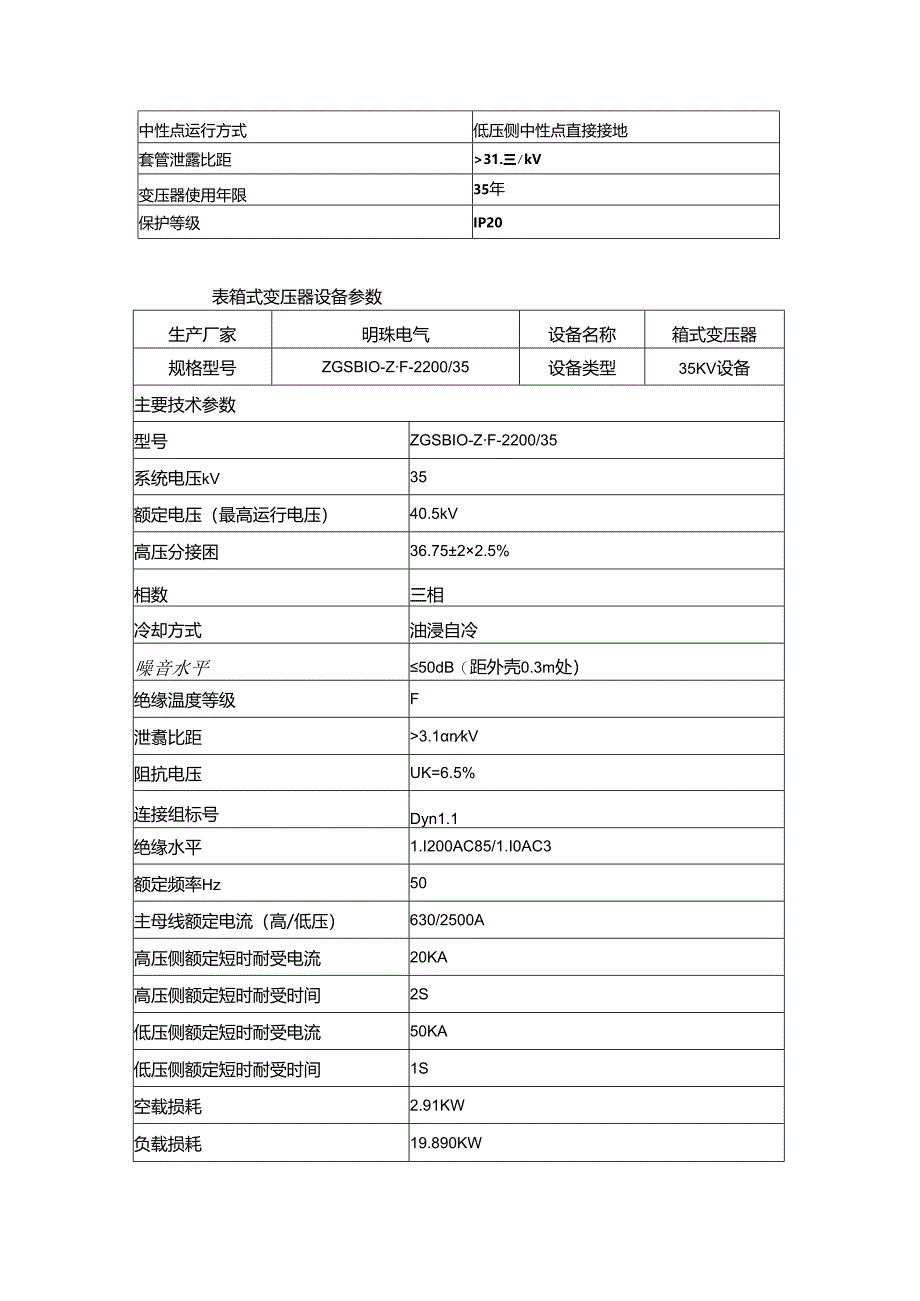

2、干式(FW额定温度125K最大耐受温度180C系统的三相短路电流(35kV侧)(4S)350A冷却方式自冷(带温显、温控及远传功能)噪音水平dB（八）离本体0.3米处S55dB局部放电31.三kV变压器使用年限35年保护等级IP20表箱式变压器设备参数生产厂家明珠电气设备名称箱式变压器规格型号ZGSBIO-ZF-2200/35设备类型35KV设备主要技术参数型号ZGSBIO-ZF-2200/35系统电压kV35额定电压（最高运行电压）40.5kV高压分接困36.7522.5%相数三相冷却方式油浸自冷噪音水平50dB（距外壳0.3m处）绝缘温度等级F泄翥比距3.1nkV阻抗电压UK=6.5%连接

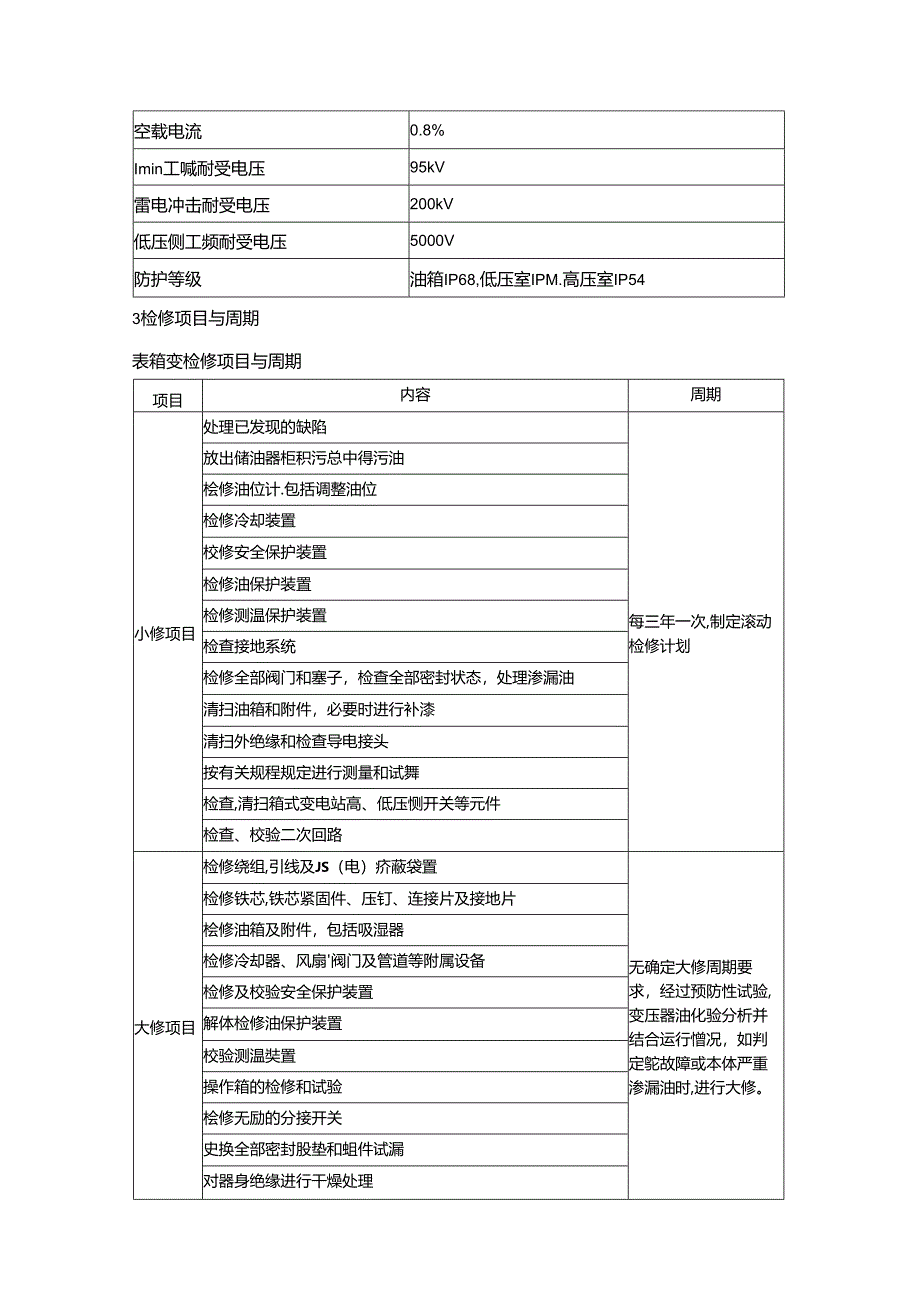

3、组标号Dyn1.1绝缘水平1.I200AC85/1.I0AC3额定频率Hz50主母线额定电流（高/低压）630/2500A高压侧额定短时耐受电流20KA高压侧额定短时耐受时间2S低压侧额定短时耐受电流50KA低压侧额定短时耐受时间1S空载损耗2.91KW负载损耗19.890KW空载电流0.8%Imin工喊耐受电压95kV雷电冲击耐受电压200kV低压侧工频耐受电压5000V防护等级油箱IP68,低压室IPM.高压室IP543检修项目与周期表箱变检修项目与周期项目内容周期小修项目处理已发现的缺陷每三年一次,制定滚动检修计划放出储油器柜积污总中得污油桧修油位计.包括调整油位检修冷却装置校修安全保护
4、装置检修油保护装置检修测温保护装置检查接地系统检修全部阀门和塞子，检查全部密封状态，处理渗漏油清扫油箱和附件，必要时进行补漆清扫外绝缘和检查导电接头按有关规程规定进行测量和试舞检查,清扫箱式变电站高、低压恻开关等元件检查、校验二次回路大修项目检修绕组,引线及JS（电）疥蔽袋置无确定大修周期要求，经过预防性试验,变压器油化验分析并结合运行憎况，如判定鸵故障或本体严重渗漏油时,进行大修。检修铁芯,铁芯紧固件、压钉、连接片及接地片桧修油箱及附件，包括吸湿器检修冷却器、风扇阀门及管道等附属设备检修及校验安全保护装置解体检修油保护装置校验测温奘置操作箱的检修和试验桧修无励的分接开关史换全部密封股垫和蛆件
5、试漏对器身绝缘进行干燥处理变压器油的处理或换油清扫油箱并进行喷涂油漆大修试验和试运行箱式变电站高压主回路的试验箱式变电站外壳大修4异常运行与故障处理异常运行与处理的原则：加强监视、检查，做好事故预想，发现威胁变压器安全的异常情况，立即采取措施，必要时停电处理。表箱变异常运行与故障处理异常运行、故障项目处理方法上层油温超过正常值对变压器负载和油温与此负载冷却条件应有的油温进行核对.检查变压器室的通风情况及各冷却风扇运行情况.核对温度表指示是否正确可借助测温仪测量）.油温在正常负我和冷却条件下上升不超过IOc或上层油温不断上升，负载和温度表计均正常，且变压器空通风良好则认为变压器部故障应将变压器停
6、电检修。油位异常发现油面较当时油温所应有的油位儡低时，查明原因补油。如因大量漏油导致油位迅速下降，禁止将市瓦斯保护改投信号，迅速查明原因必要时停电处理，采取堵漏措施并加油.油位因温度升高可能超过油位指示极限，经查明不是假油位所致时，放油使油位降至与当时油温所相对的高度，避免溢油.轻瓦斯保护动作气体不变色时，检查是否因漏油、渗油或溟度下降造成油面过低所致，及时联系加油和处理漏油，校查气体继电器无气体时，应检查是否二次回路故陞，气体继电器有气体时，应先进行初步检查，再放气并采取措施，变压器部故隈，须将变压器停止运行.应记录气量，进行油色谱分析，测量绝缘电阻和绕蛆直流电阻，进行空载测量，并通知变压器
7、厂家.王瓦斯动作跳闸（且非误动）油位太低，通过视察玻璃观察不到油位，找出渗漏点并修补变压器有承大事故：如绝绿子断裂，电弧放电，短路，在完全检查,处理变任器之前不得通电变压器部有较大异音或爆裂声立即停电处理，查明原因在正常负载和冷却条件下，变压器上层油温异常，上升速率较快油枕、防爆门或压力释放阀喷油严重漏油，油位计无油位显示油色变化明显，油出现碳房套管有严重破扳及放电套管接头和引钱过热发红、焙化或熔断生危及变压安全的故防，而变压翳有关保护装置拒动变压器m姻着火当变压器附近设备着火,爆炸或发生其他情况，对变压器构成严重威胁5试（目及局期表箱变试验项目及周期项目周期要求红外成像3个月油中溶解气体色谱
8、分析2年大修后绕组直流电阻4年与以前相同部位测得值比较，变化不大于2%无勘磁调压变压器调卷分接位置后大修前后交接时出口或近区短路后统组绝缘电阻吸收比箱变2年站用变4年绝缘电阻换算至同一温度下，与前一次测试结果比无明显变化大修前后交流耐压试验交接时试验电压标准为出厂试验电压假的8K更换绕组后测置与铁芯绝缘的各紧固件（连接片可拆开者）及铁芯（有外引接地线的）绝缭电阻6年绝缘电阻与以刖测试结果相比无显著差别大修前、后绕组所有分接的电压比分接开关引线拆装后各相应接头的电压比与铭牌值相比无明显差别，且符合规律更换统蛆后测温袋置3年按厂家技术要求大修后气体继电器3年按厂家技术要求大修后冷却装置及其二次回路1年（夏季之前检修完成）投运后，流向、温升和声响正常，无涔漏
