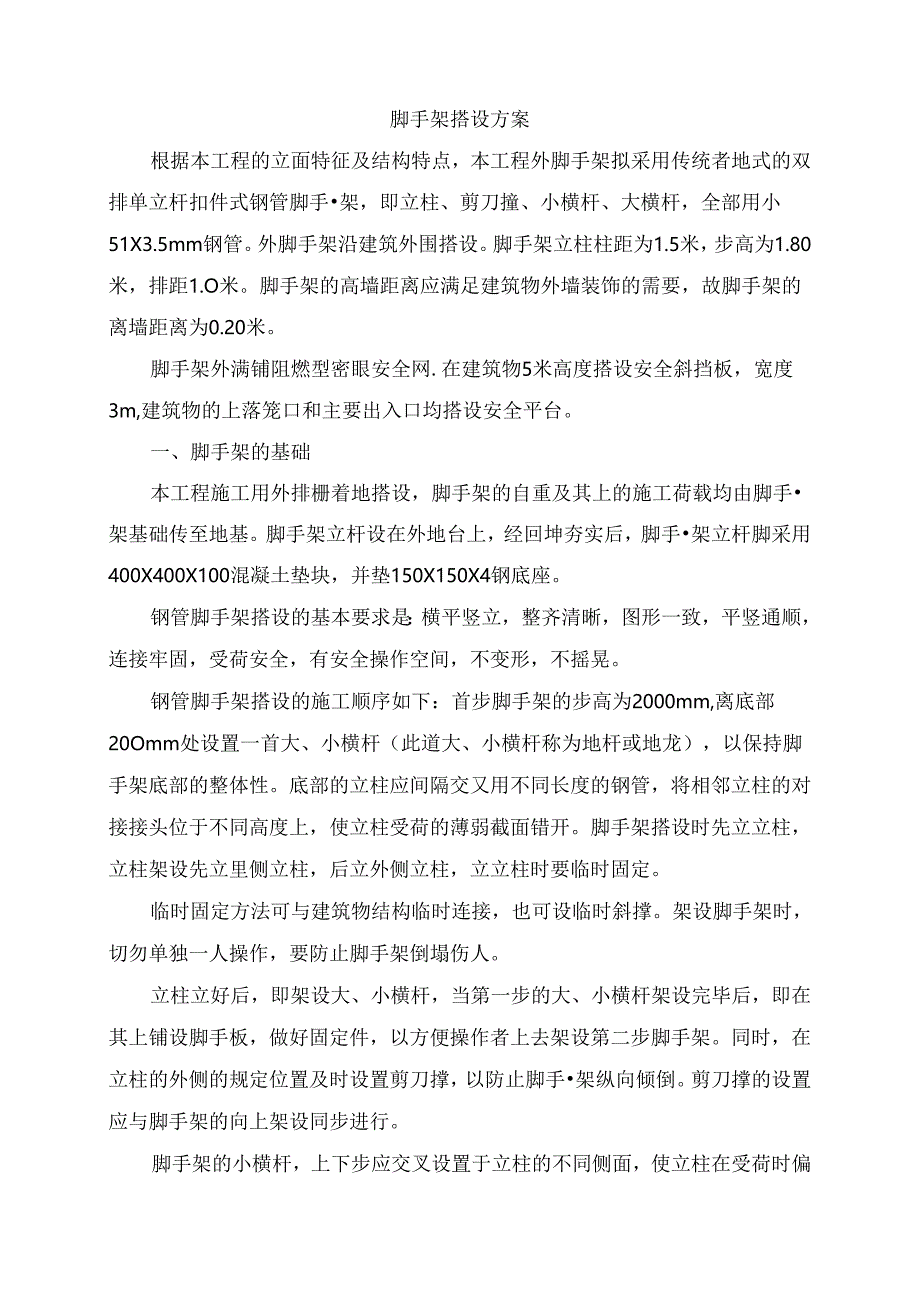

1、脚手架搭设方案根据本工程的立面特征及结构特点,本工程外脚手架拟采用传统者地式的双排单立杆扣件式钢管脚手架,即立柱、剪刀撞、小横杆、大横杆,全部用小51X3.5mm钢管。外脚手架沿建筑外围搭设。脚手架立柱柱距为1.5米,步高为1.80米,排距1.O米。脚手架的高墙距离应满足建筑物外墙装饰的需要,故脚手架的离墙距离为0.20米。脚手架外满铺阻燃型密眼安全网.在建筑物5米高度搭设安全斜挡板,宽度3m,建筑物的上落笼口和主要出入口均搭设安全平台。一、脚手架的基础本工程施工用外排栅着地搭设,脚手架的自重及其上的施工荷载均由脚手架基础传至地基。脚手架立杆设在外地台上,经回坤夯实后,脚手架立杆脚采用400X
2、400X100混凝土垫块,并垫150X150X4钢底座。钢管脚手架搭设的基本要求是:横平竖立,整齐清晰,图形一致,平竖通顺,连接牢固,受荷安全,有安全操作空间,不变形,不摇晃。钢管脚手架搭设的施工顺序如下:首步脚手架的步高为2000mm,离底部20Omm处设置一首大、小横杆(此道大、小横杆称为地杆或地龙),以保持脚手架底部的整体性。底部的立柱应间隔交又用不同长度的钢管,将相邻立柱的对接接头位于不同高度上,使立柱受荷的薄弱截面错开。脚手架搭设时先立立柱,立柱架设先立里侧立柱,后立外侧立柱,立立柱时要临时固定。临时固定方法可与建筑物结构临时连接,也可设临时斜撑。架设脚手架时,切勿单独一人操作,要防

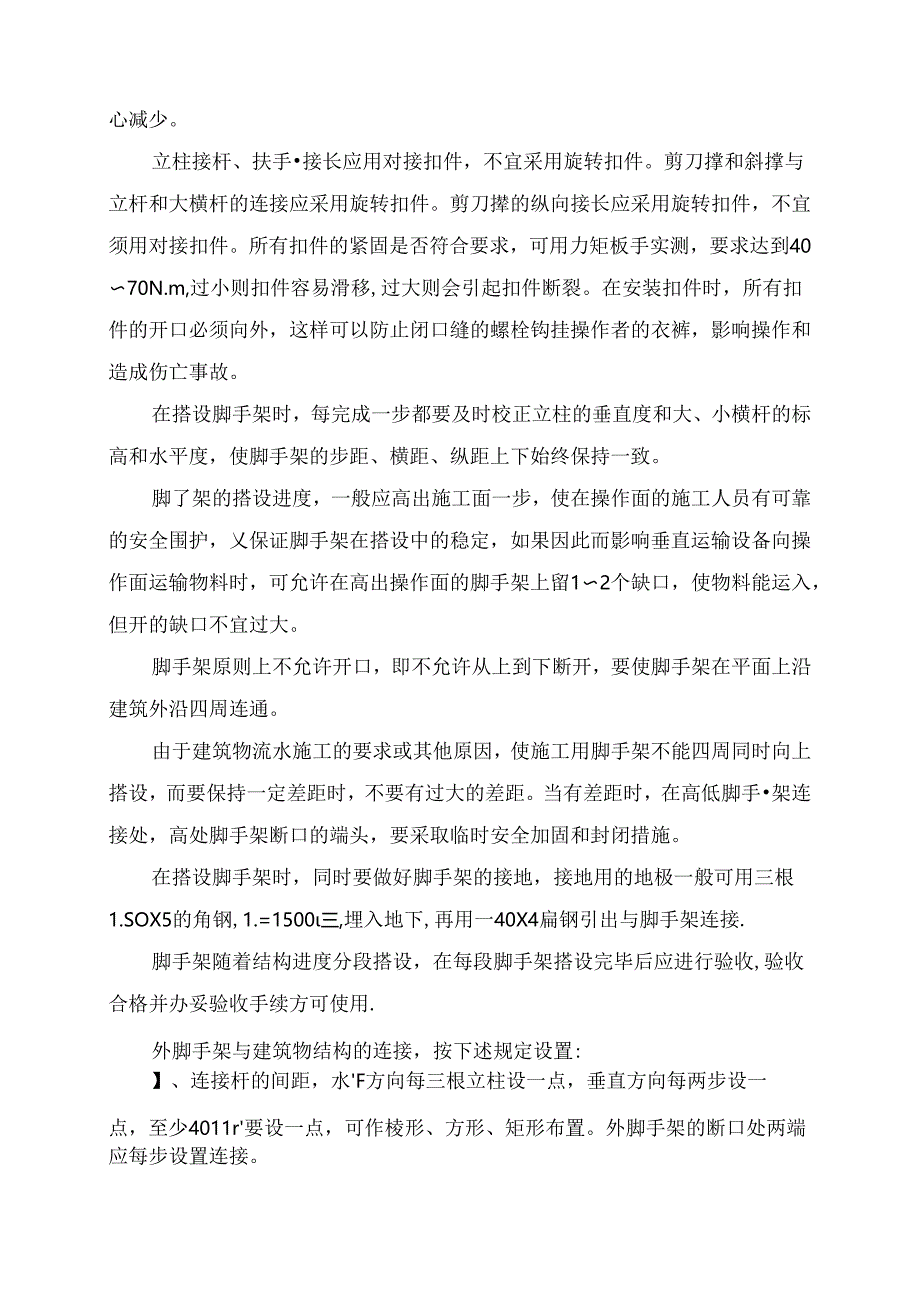

3、止脚手架倒塌伤人。立柱立好后,即架设大、小横杆,当第一步的大、小横杆架设完毕后,即在其上铺设脚手板,做好固定件,以方便操作者上去架设第二步脚手架。同时,在立柱的外侧的规定位置及时设置剪刀撑,以防止脚手架纵向倾倒。剪刀撑的设置应与脚手架的向上架设同步进行。脚手架的小横杆,上下步应交叉设置于立柱的不同侧面,使立柱在受荷时偏心减少。立柱接杆、扶手接长应用对接扣件,不宜采用旋转扣件。剪刀撑和斜撑与立杆和大横杆的连接应采用旋转扣件。剪刀撵的纵向接长应采用旋转扣件,不宜须用对接扣件。所有扣件的紧固是否符合要求,可用力矩板手实测,要求达到4070N.m,过小则扣件容易滑移,过大则会引起扣件断裂。在安装扣件时
4、,所有扣件的开口必须向外,这样可以防止闭口缝的螺栓钩挂操作者的衣裤,影响操作和造成伤亡事故。在搭设脚手架时,每完成一步都要及时校正立柱的垂直度和大、小横杆的标高和水平度,使脚手架的步距、横距、纵距上下始终保持一致。脚了架的搭设进度,一般应高出施工面一步,使在操作面的施工人员有可靠的安全围护,乂保证脚手架在搭设中的稳定,如果因此而影响垂直运输设备向操作面运输物料时,可允许在高出操作面的脚手架上留12个缺口,使物料能运入,但开的缺口不宜过大。脚手架原则上不允许开口,即不允许从上到下断开,要使脚手架在平面上沿建筑外沿四周连通。由于建筑物流水施工的要求或其他原因,使施工用脚手架不能四周同时向上搭设,而

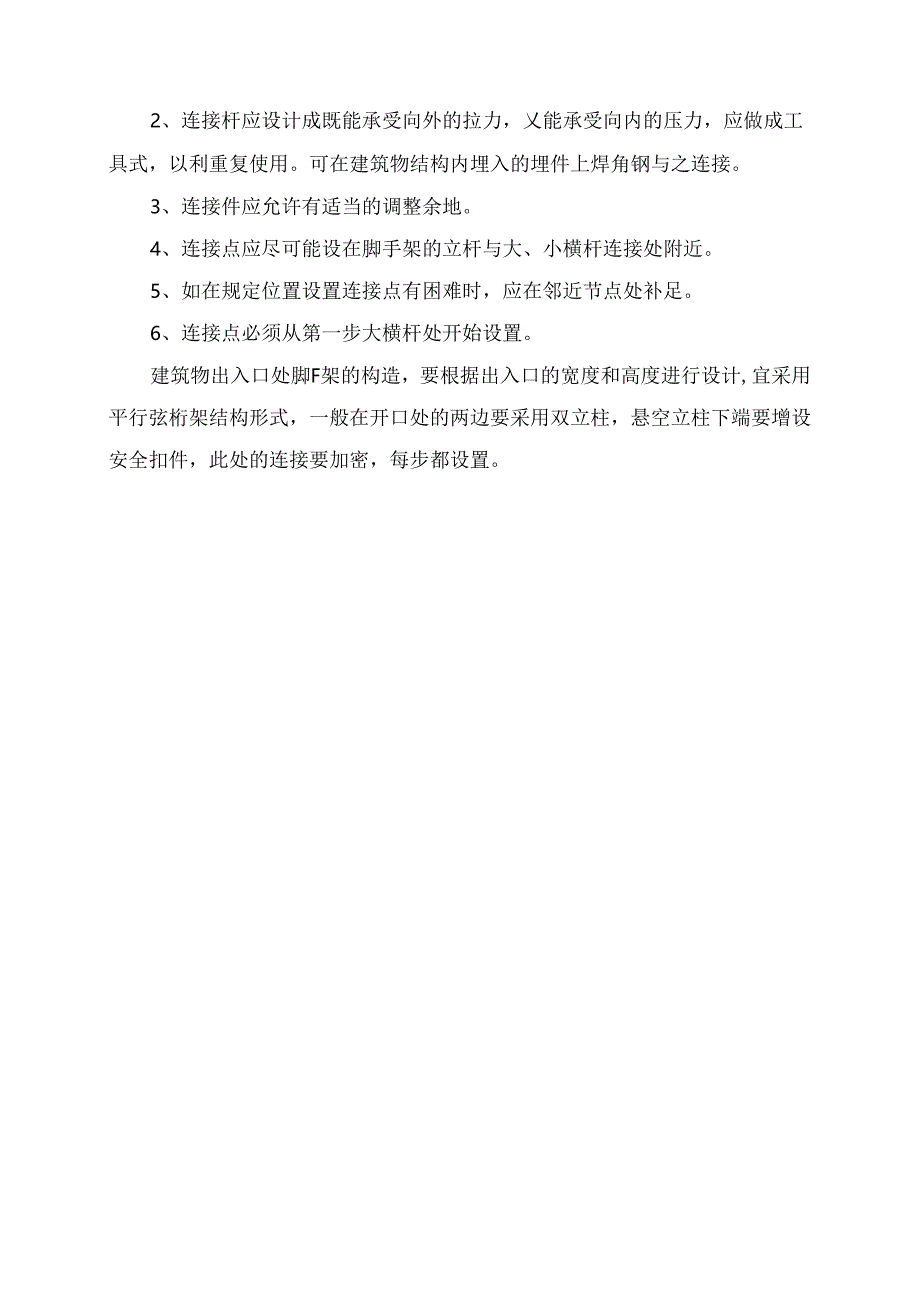

5、要保持一定差距时,不要有过大的差距。当有差距时,在高低脚手架连接处,高处脚手架断口的端头,要采取临时安全加固和封闭措施。在搭设脚手架时,同时要做好脚手架的接地,接地用的地极一般可用三根1.SOX5的角钢,1.=1500三,埋入地下,再用一40X4扁钢引出与脚手架连接.脚手架随着结构进度分段搭设,在每段脚手架搭设完毕后应进行验收,验收合格并办妥验收手续方可使用.外脚手架与建筑物结构的连接,按下述规定设置:】、连接杆的间距,水F方向每三根立柱设一点,垂直方向每两步设一点,至少4011r要设一点,可作棱形、方形、矩形布置。外脚手架的断口处两端应每步设置连接。2、连接杆应设计成既能承受向外的拉力,乂能承受向内的压力,应做成工具式,以利重复使用。可在建筑物结构内埋入的埋件上焊角钢与之连接。3、连接件应允许有适当的调整余地。4、连接点应尽可能设在脚手架的立杆与大、小横杆连接处附近。5、如在规定位置设置连接点有困难时,应在邻近节点处补足。6、连接点必须从第一步大横杆处开始设置。建筑物出入口处脚F架的构造,要根据出入口的宽度和高度进行设计,宜采用平行弦桁架结构形式,一般在开口处的两边要采用双立柱,悬空立柱下端要增设安全扣件,此处的连接要加密,每步都设置。
