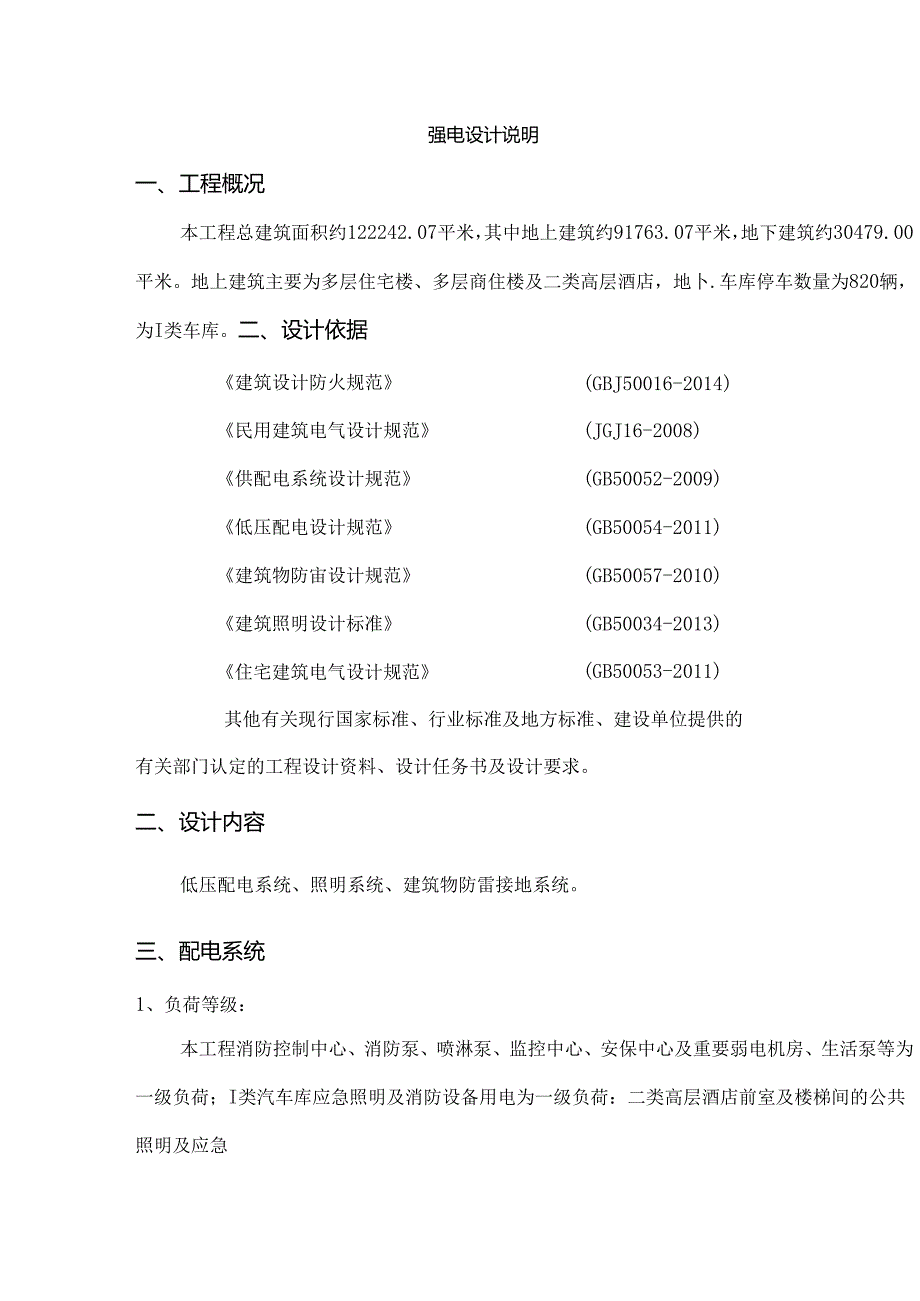

1、强电设计说明一、工程概况本工程总建筑面积约122242.07平米，其中地上建筑约91763.07平米，地下建筑约30479.00平米。地上建筑主要为多层住宅楼、多层商住楼及二类高层酒店，地卜.车库停车数量为820辆，为I类车库。二、设计依据建筑设计防火规范(GBJ50016-2014)民用建筑电气设计规范(JGJ16-2008)供配电系统设计规范(GB50052-2009)低压配电设计规范(GB50054-2011)建筑物防宙设计规范(GB50057-2010)建筑照明设计标准(GB50034-2013)住宅建筑电气设计规范(GB50053-2011)其他有关现行国家标准、行业标准及地方标准、
2、建设单位提供的有关部门认定的工程设计资料、设计任务书及设计要求。二、设计内容低压配电系统、照明系统、建筑物防雷接地系统。三、配电系统1、负荷等级：本工程消防控制中心、消防泵、喷淋泵、监控中心、安保中心及重要弱电机房、生活泵等为一级负荷；I类汽车库应急照明及消防设备用电为一级负荷：二类高层酒店前室及楼梯间的公共照明及应急照明、客梯用电、消防设备设备用电为二级负荷;其余用电负荷为三级负荷。2、负荷估算及变压器容量选择：计算依据：建筑电气常用数据04DX101-1负计算表用电设备组别面枳(B,用电指标(0.9。在下列部位设置火灾应急照明：1)楼梯间、防烟楼梯间及前室,消防电梯间及其前室、合用前室。2
3、)配电室、消控室、消防水泵房、防排烟机房、自备发电机房、电话机房等。3)人员密集场所。4)疏散走道。有二次装修需要的地方，仅预留配电箱或装修用照明，不按正常照度设计，以减少预埋管线的浪费。六、线路选择及敷设本工程地上建筑的消防设备干线采用矿物绝缘电缆，消防设备支线、地下室、一二级负荷低压电力电缆选用MbYJV(IKv)型,沿电缆桥架或穿管敷设。高层住宅用电负荷干线采用密集型母线槽。室内各分支线选用BV-O.45/0.75KV-聚氯乙烯绝缘电线，穿PVC管暗敷。七、防雷接地系统本工程建筑物防需等级最高为二类，屋面设避雷带作接闪器，引下线利用结构柱内钢筋。利用结构基础钢筋作接地极。小区低压系统的接
4、地制式选用TN-S接地方式。电源系统设置浪涌保护装置，确保电气设备使用安全。八、电气节能和环保1、变电所深入负荷中心，用电负荷供电半径控制在20Om内，以减少电缆负荷损耗。2、合理确定变压器容量，变压器均采用D.Yn1.1.型结线、低损耗、低噪声节能T式变压器，采用大干线配电的方式，减少线损，同时合理选用配电形式减少配电环节。3、无功功率因数的补偿采用集中补偿和分散就地补偿相结合的方式,变电所低压处设置集中补偿，补偿后的功率因数不能小于0.92。荧光灯、金卤灯等采用就地补偿，选择电子镇流器或节能型高功率因数电感镇流器，荧光灯单灯功率因数不小于0.9；当采用合理的功率因数补偿及谐波抑制措施后,可
5、减少电子设备对低压配电系统造成的谐波污染，提高电网质量，降低对上级电网的影响，并降低自身损耗。4、根据照明场所的功能要求确定照明功率照度密度值，且必须符合建筑照明设计标准50034-2004的要求设计。5、采用高光效光源、高效灯具。一般工作场所采用T5细管径直管荧光灯和紧凑型荧光灯。6、采用建筑设备监控管理系统对给排水系统、通风系统等机电设备进行测量、监控，达到最优运行方式，取得节约电能的效果。7、选用绿色、环保且经国家认证的电气产品。在满足国家规范及供电行业标准的前提下，选用高性能变压器及相关配电设备，选用高品质电缆、电线降低H身损耗。8、住宅及商铺分户计量；商业建筑根据情况分层或分户计量；
6、公共建筑对单位内部的照明、空调、信息等系统根据用电性质分类计量。弱电设计说明一、设计依据(GBJ50016-2014)(JGJ16-2008)(GBJ50116-2013)建筑设计防火规范民用建筑电气设计规范火灾F1.动报警系统设计规范全国住宅小区智能化系统示范工程建设要点及技术导则现行国家相关规程，规范。二、电话系统住宅楼每户按一对电话进线设计。每户设一个一进三出的电话模块，办公楼及商业部分按功能需要布置。各房间电话插座设置：起居室主卧室次卧室主卫书房111二、有线电视系统住宅楼每户设一个-进三出的电视模块，要求各端口视频信号电平应满足644dB,办公楼及商业部分按功能需要布置。各房间电视插
7、座设置：起居室主卧室次卧室主卫书房111三、宽带数据网络系统住宅楼每户采用光纤到户的方式。每户设一个一进二出的数据模块。办公楼及商业部分按功能需要布置。各房间数据插座设置：起居室主卧室次卧完主卫书房111四、安全防范系统该系统包括：闭路电视监控系统，周边防范报警系统，电广巡更系统，楼宇可视对讲系统等。其中本次设计仅针对楼宇可视对讲系统做相关设计，其余系统由专业厂家另行设计施工。五、火灾自动报警系统本工程包括二类高层酒店及I类地下车库，根据建筑设计防火规范采用集中报警系统。在本项目内适当位置设置消防控制中心,并根据实际情况设置消防分控室或区域报警控制器。火灾自动报警系统包括：火灾自动报警系统、消防联动控制系统、火灾应急广播系统、火灾警报装置及消防通信、应急照明控制及消防系统接地、气体灭火系统、剩余电流报警系统、防火门监控系统、消防电源监控系统。以上系统均按照国家现行相关规范设计到位。
