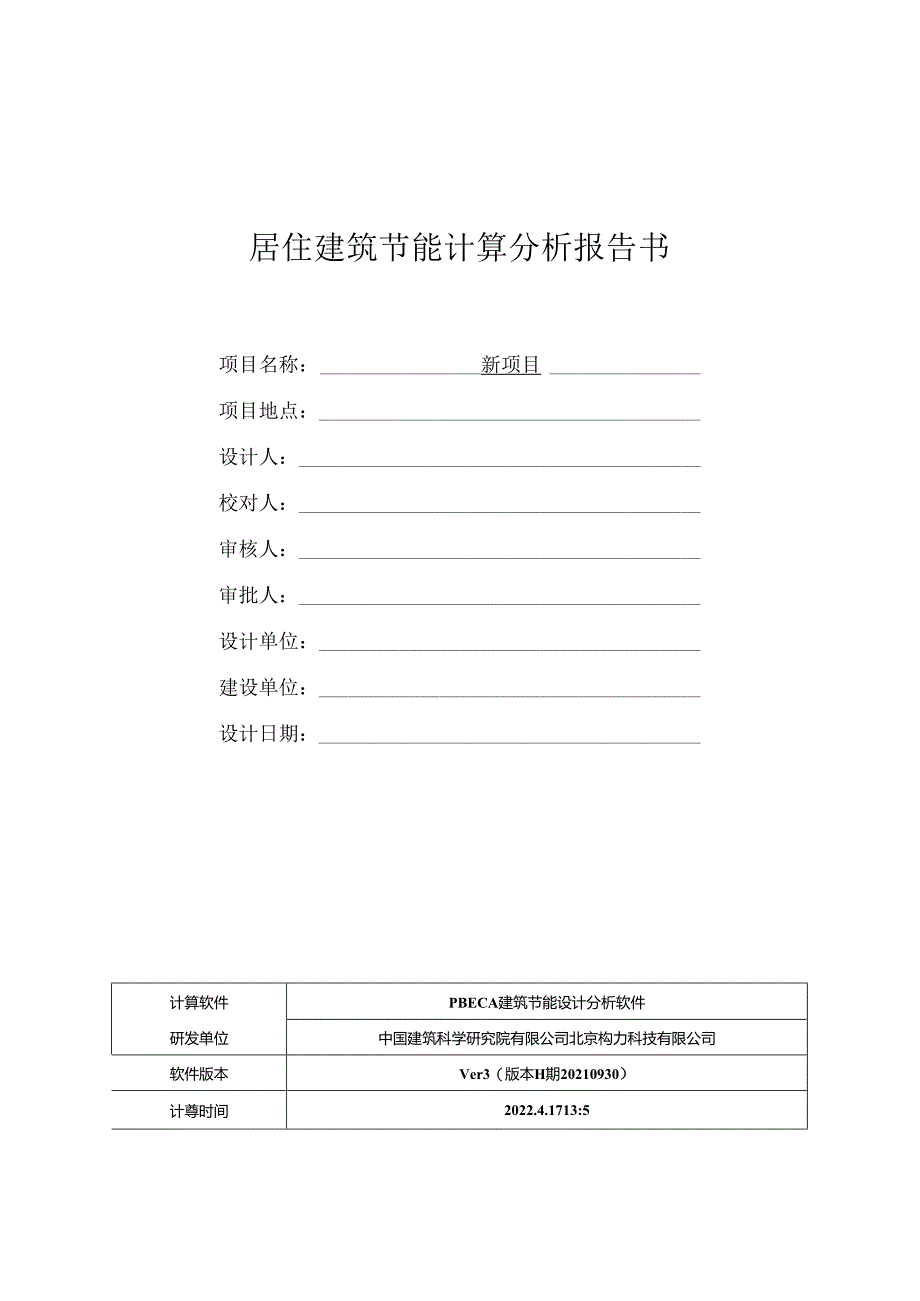

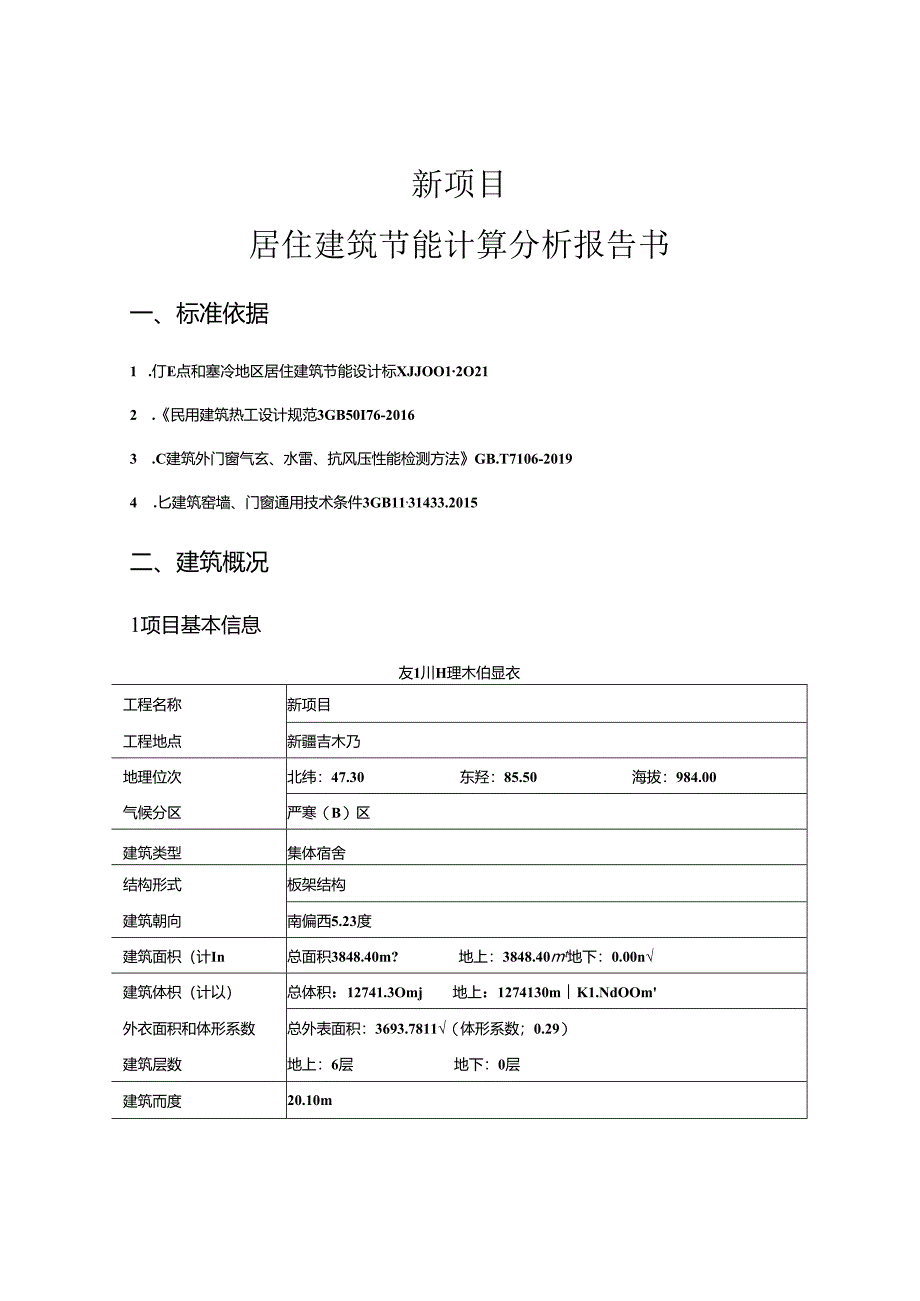

1、居住建筑节能计算分析报告书项目名称：新项目项目地点：设计人：校对人：审核人：审批人：设计单位：建设单位：设计日期：计算软件PBECA建筑节能设计分析软件研发单位中国建筑科学研究院有限公司北京构力科技有限公司软件版本Ver3（版本H期20210930）计尊时间2022.4.1713:5新项目居住建筑节能计算分析报告书一、标准依据1 .仃E点和塞冷地区居住建筑节能设计标XJJOO12O212 .民用建筑热工设计规范3GB50I76-20163 .C建筑外门窗气玄、水雷、抗风压性能检测方法GB.T7106-20194 .匕建筑窑墙、门窗通用技术条件3GB11,31433.2015二、建筑概况1项目基
2、本信息友1川H理木伯显衣工程名称新项目工程地点新疆吉木乃地理位次北纬：47.30东羟：85.50海拔：984.00气候分区严寒（B）区建筑类型集体宿舍结构形式板架结构建筑朝向南偏西5.23度建筑面枳（计In总面积3848.40m?地上：3848.40mt地下：0.00n建筑体枳（计以）总体积：12741.3Omj地上：1274130mK1.NdOOm外衣面积和体形系数总外表面积：3693.7811（体形系数；0.29）建筑层数地上：6层地下：0层建筑而度20.10m2标准层及窗墙比信息表2建筑标准层信息表标准层实际楼层层高(m)建筑面积(11)标准层1地上1层3.30741.96标准层2地上2
3、5层3.302967.84标准层3地上6层3.60138.60表3各朝向窗地面积比信息我朝向外窗面枳(包括透明窑墙)(mi)朝向面积(m2)朝向宙墙比东16.50223.560.07的302.401252.350.24西16.50223.560.07北279.381252.350.22合计614.782951.820.213标准层平面表4朝向划分颜色对照衣图1标准层24建筑模形三维效果图三、建筑材料选用依据1非透明材料热工参数依据表SII；透明材昌热工参数依据材料名称干密度(Kgm,)马拉系数W(mK)箭热系数(W(m2K)修正系数选用依据使用部位竖蛙岩棉带（垂接法岩棉板）1().(M50.7
4、5楼板:1.20分隔供暧与非供暖空间的楼板，分隔供曜设计温度温差大寒冷地区居住建筑您能设计标准XJJ，TO732O1G公共建筑节能设计标准3于5K的楼板XJJO34-2O17模空聚苯板(EPS)0.33级220.0330.20楼板:1.00周边地SB寒冷地区居住建筑门能设计标准XJJ,TO73-2O1公共建筑W能设计标准XJJO34-2OI7模塑聚苯板(EPS)0.33级220.0330.20屋顶:1.20屋面寒冷地区居住建筑门能设计标准XJJ,TO73-2O1公共建筑W能设计标准XJJO34-2OI7聚能防火保温板(含防火隔离带)1200.0460.201.20热桥梁/热桥柱/热桥楼板/热桥
5、过梁现浇泡凝土复合外保湿模板(XH1.10-2019)、现浇混凝土大模内置保温板(XJJ1.o8-20等匀质材料自保温两块9000.1202.70墙体:1.05外墙M自保温砌块应用技术标准3XJJ109-2019专用砂浆3500.0701.33墙体:1.20热桥过梁M寒冷地N居住建筑节能设计标准3XJJTO73-2O公共建筑节罪设计标准XJJO34-2OI72透明材料热工参数依据表6透明材料热工参数依据门窗类型传热系数W(m-K)玻病太阳得热系数应用部位气密性等级选用依抠熨科向65系列4+9A+4+9A+41.ow-E1.600.44外窗7寒冷地区居住建筑W能设计标准XJJrTO73-2016
6、费用框65系列49A49A4I.ow-E1.600.44门透光部分7M塞冷地区居住便筑节能设计标准XJJE)73-2016四、围护结构构造做法星面类型由上，下).第I层：防水卷材、聚紫武第2层1水泥砂浆(20.0mm)第3层；模聚聚茶板(EPS)0.33级(200.(hiHn)第4层:水泥砂浆(20.0mm)第5层：轻集科混凝土消捣30.0mm)第6层：钢筋混凝土120.0mm)外料(由外至内).第I层：满摄灰饰面层6.0mm)第2层：专用砂浆(20.0mm)第3层：匀质材料自保器砌块(350.0mm)第4层：专用砂浆(20.0mm)外窗类S1.构造：壁料桩65系列(4+9A+4+9A+41.
7、ow-E)热工性能：传热系数1.60W(11K),夏季玻璃太阳奔热系数0.44,冬季玻璃太阳奔热系数：0.44.圾季玻赭遮阳系数053务李玻璃遮阳系数：0.50.气玄性为7级，可见光透射比0.60门透光M分类S1.构造：聚料框65系列(4+9A+4+9A+41.owE)热工性能：传热系数1.60W(nFK),夏季玻璃太阳得热系数0.44/冬季玻璃太阳得热系数：0.44,及李玻璃遮阳系数0.5。冬季披瑞遮阳系数：0.50.气密性为7级，可见光透射比0.60周边地面类型：第1层：细石混凝土(40.0mm)第2层：水泥砂浆(20.0mm)第3层：模型聚呆板(EPS0.33级(6).0mm)第4层：牙
8、实粘土(P=I8)第4层：水泥砂浆(20.0mm)分1供眼设计度大于5K的接板类型；第1层:水泥砂浆(20.0mm)第2层：钢筋混凝土(120.0mm)第3层：较丝岩棉带(垂挖法岩棉板)(100.0mm)第4层:水泥砂浆(20.0mm)单元外门类型，节能门2,传热系数1.5OW*nK)五、规定性指标判定I建筑设计指标1.1 体形系数表7体形系数建筑体枳(nF)建筑外表面枳(m?)体形系数设计值标准限值12741.303693.780.29().30标准条目4严塞和次次地区居住建筑节能设计标准为XJJom-2021第4.1.5条严塞和寒冷地区居住建筑的体形系数结论满足1.2 窗墙面积比表8四川向
9、Ai不利开间窗墙比判定表朝向实际报不利窗墙比窗墙比限值南0.320.45北0.320.25标准条目产座和塞冷地区居住建筑节能设计标XUXJJOO1.2O21第4.1.7条严塞和爰冷地区居住建筑的窗墙面积比玷论不湎足(北向外企)2围护结构热工性能2.1 屋面面构造类型，防水卷材、聚氨陆+水泥砂炭(20.0mm)+模里聚茶板(EpS)0.33级(200.0mm)+水泥砂眼(20.0mm)+轻集料混凝土清捣(30.0Inm)+钢筋混凝土(I2O.Omm)表9屋面热匚性能判定屋面厚度导热系数希热系数热阻的热情性指修正系数每层材料名称(mm)(W(mK)1.W(m2K)Km2yw标D三R.S防水卷材、聚
10、氨而1.(X)水泥砂浆20.()0.93()11.3700.0220.241.(X)模!B聚呆板(EPS)0.33慑200.00.0330.1965.0511.191.20水泥砂浆20.00.93011,3700.0220.241.00轻集料混凝土消捣30.00.89011.1000.0340371.00钢筋混凝土120.01.74017.2000.0691.191.00屋面各层之和390.()5.203.24屋面热阻Ro=Ri+ER+Re=6.64(mJK)WRi=1.00(m2K)WhRe=0.44(m2KyW1.屋面传热系数K=1.R1.=0.15(W(nrKH太阳知射吸收系数P=0.7
11、0表10表面平均传热系数计算表屋面构造类型传热系数W(n.K)热情性指标太阳辐射吸收系数应用面树11?)憎筋混凝土(120.00)+模鞭聚呆板(EPS)0,33级(200.00)0.153.240.70741.96屋顶全楼加权平均传热系数0.15W(m-K)(D=3.24)标准条目严寒和寒冷地区居住建筑节能设计标准9XJJOO1-2O21第421衣4.2.I-2条产寒(B)M围护结内热工性能参数限值结论0.15(限位：0.15).满足2.2 外墙外墙构造类型，薄抹灰饰面层(6.0mm)+专用砂浆(20.Omm)+匀场材料自保温砌块(350.0mm)+专用眇浆(20.Omm)表I1.外墙热I：性
