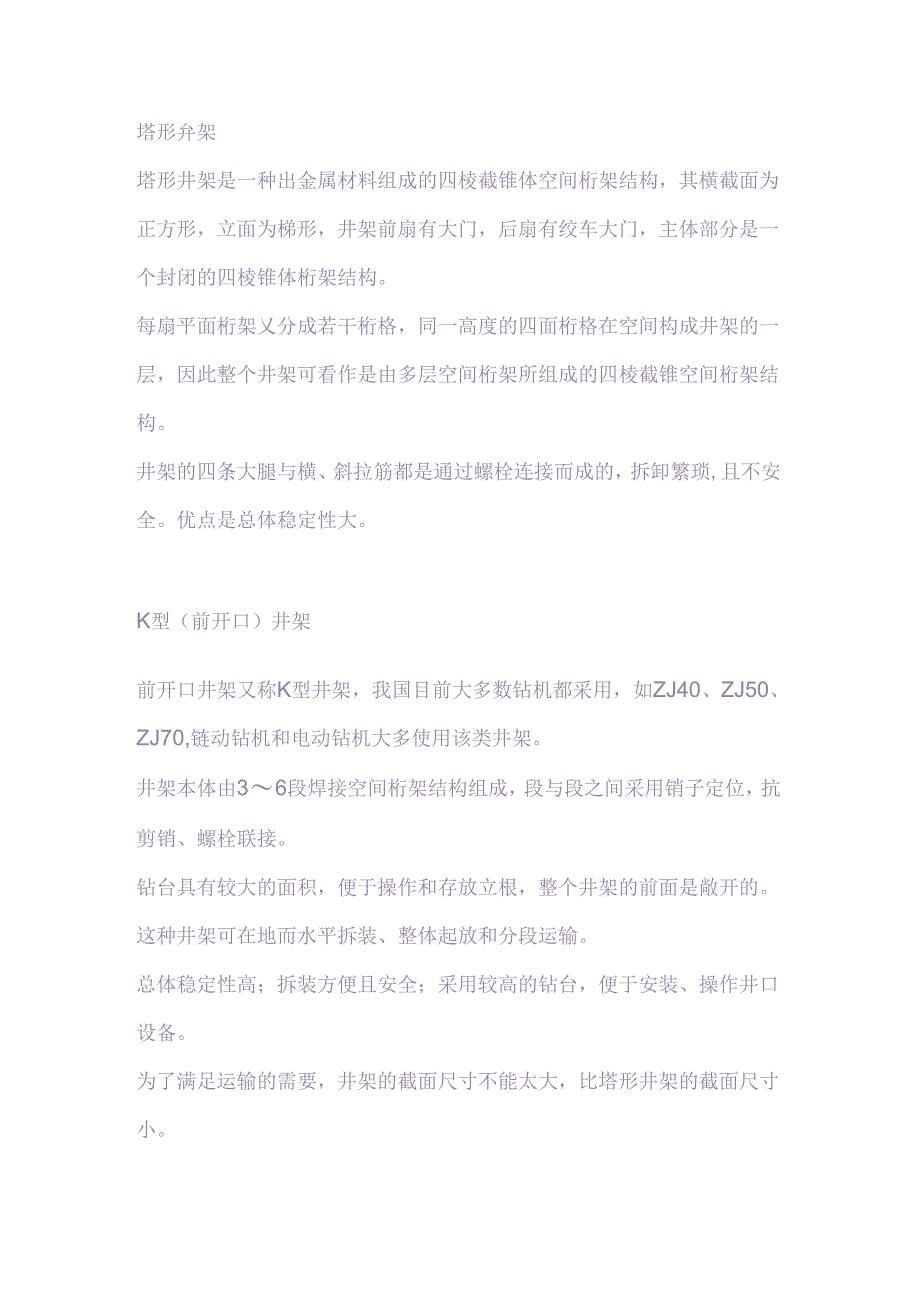

1、塔形弁架塔形井架是一种出金属材料组成的四棱截锥体空间桁架结构,其横截面为正方形,立面为梯形,井架前扇有大门,后扇有绞车大门,主体部分是一个封闭的四棱锥体桁架结构。每扇平面桁架乂分成若干桁格,同一高度的四面桁格在空间构成井架的一层,因此整个井架可看作是由多层空间桁架所组成的四棱截锥空间桁架结构。井架的四条大腿与横、斜拉筋都是通过螺栓连接而成的,拆卸繁琐,且不安全。优点是总体稳定性大。K型(前开口)井架前开口井架又称K型井架,我国目前大多数钻机都采用,如ZJ40、ZJ50、ZJ70,链动钻机和电动钻机大多使用该类井架。井架本体由36段焊接空间桁架结构组成,段与段之间采用销子定位,抗剪销、螺栓联接。

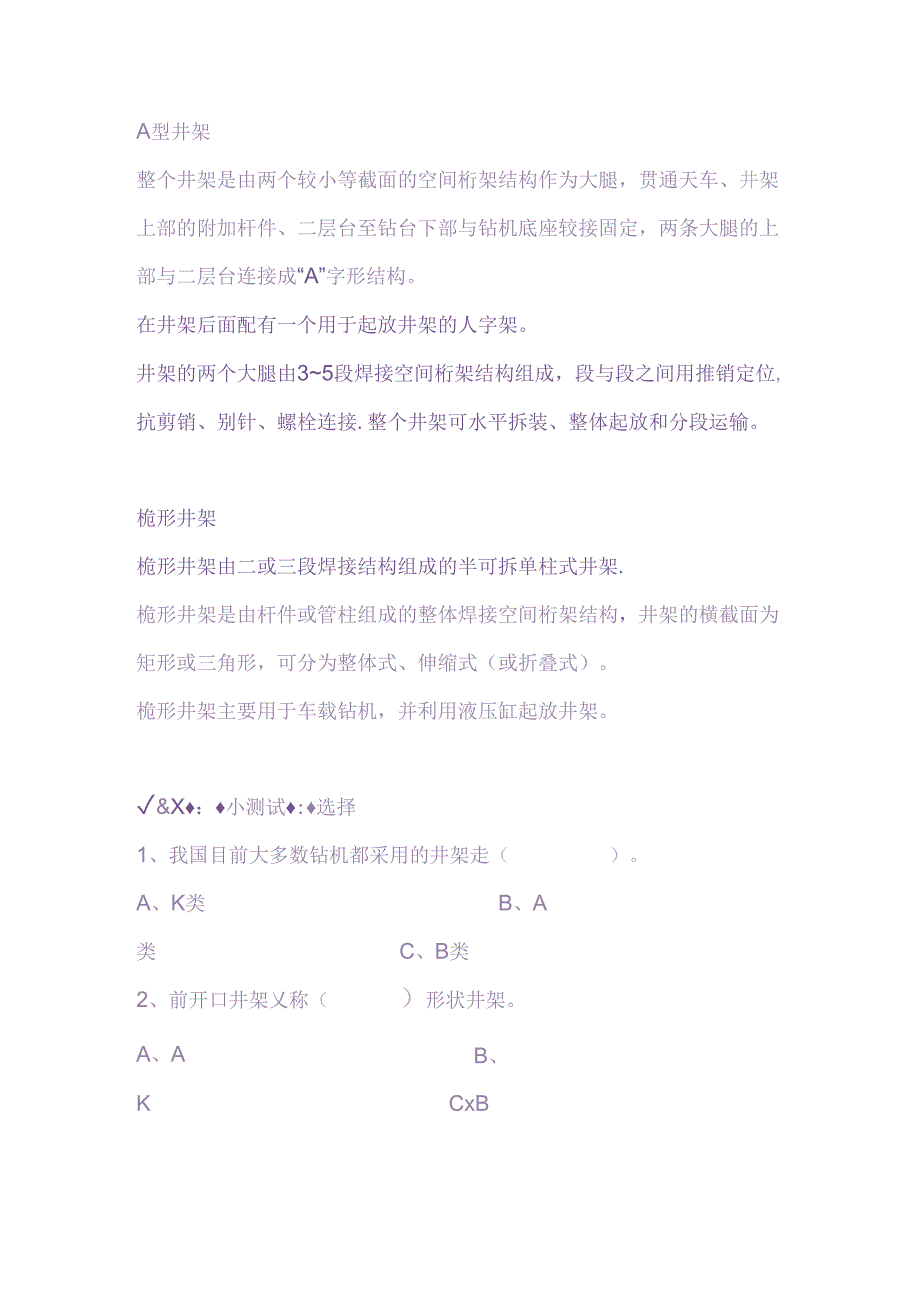

2、钻台具有较大的面积,便于操作和存放立根,整个井架的前面是敞开的。这种井架可在地而水平拆装、整体起放和分段运输。总体稳定性高;拆装方便且安全;采用较高的钻台,便于安装、操作井口设备。为了满足运输的需要,井架的截面尺寸不能太大,比塔形井架的截面尺寸小。A型井架整个井架是由两个较小等截面的空间桁架结构作为大腿,贯通天车、井架上部的附加杆件、二层台至钻台下部与钻机底座较接固定,两条大腿的上部与二层台连接成“A”字形结构。在井架后面配有一个用于起放井架的人字架。井架的两个大腿由35段焊接空间桁架结构组成,段与段之间用推销定位,抗剪销、别针、螺栓连接.整个井架可水平拆装、整体起放和分段运输。桅形井架桅形井

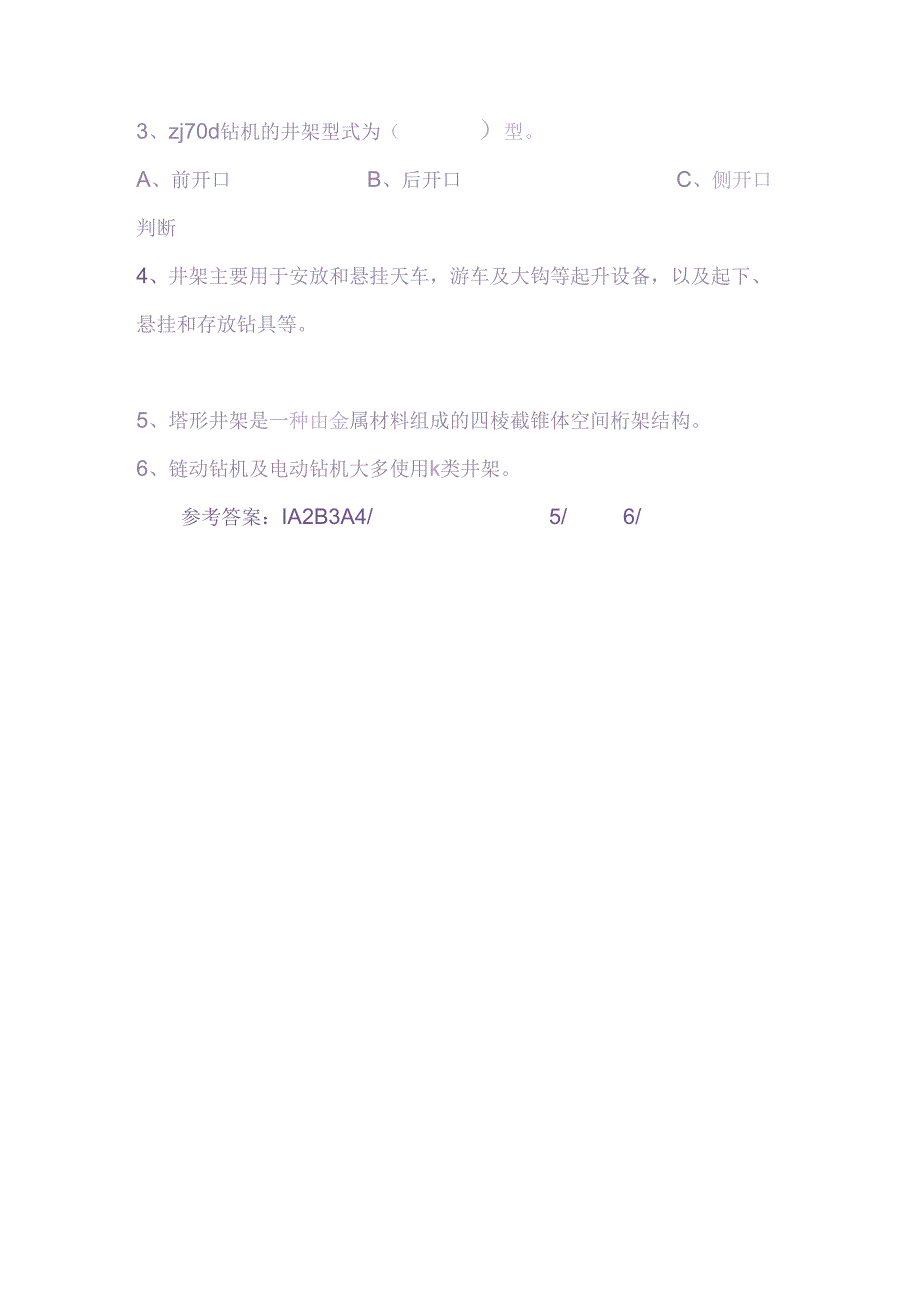

3、架由二或三段焊接结构组成的半可拆单柱式井架.桅形井架是由杆件或管柱组成的整体焊接空间桁架结构,井架的横截面为矩形或三角形,可分为整体式、伸缩式(或折叠式)。桅形井架主要用于车载钻机,并利用液压缸起放井架。&X:小测试:选择1、我国目前大多数钻机都采用的井架走()。A、K类B、A类C、B类2、前开口井架乂称()形状井架。B、A、AKCxB3、zj70d钻机的井架型式为()型。A、前开口B、后开口C、侧开口判断4、井架主要用于安放和悬挂天车,游车及大钩等起升设备,以及起下、悬挂和存放钻具等。5、塔形井架是一种由金属材料组成的四棱截锥体空间桁架结构。6、链动钻机及电动钻机大多使用k类井架。参考答案:IA2B3A4/5/6/
