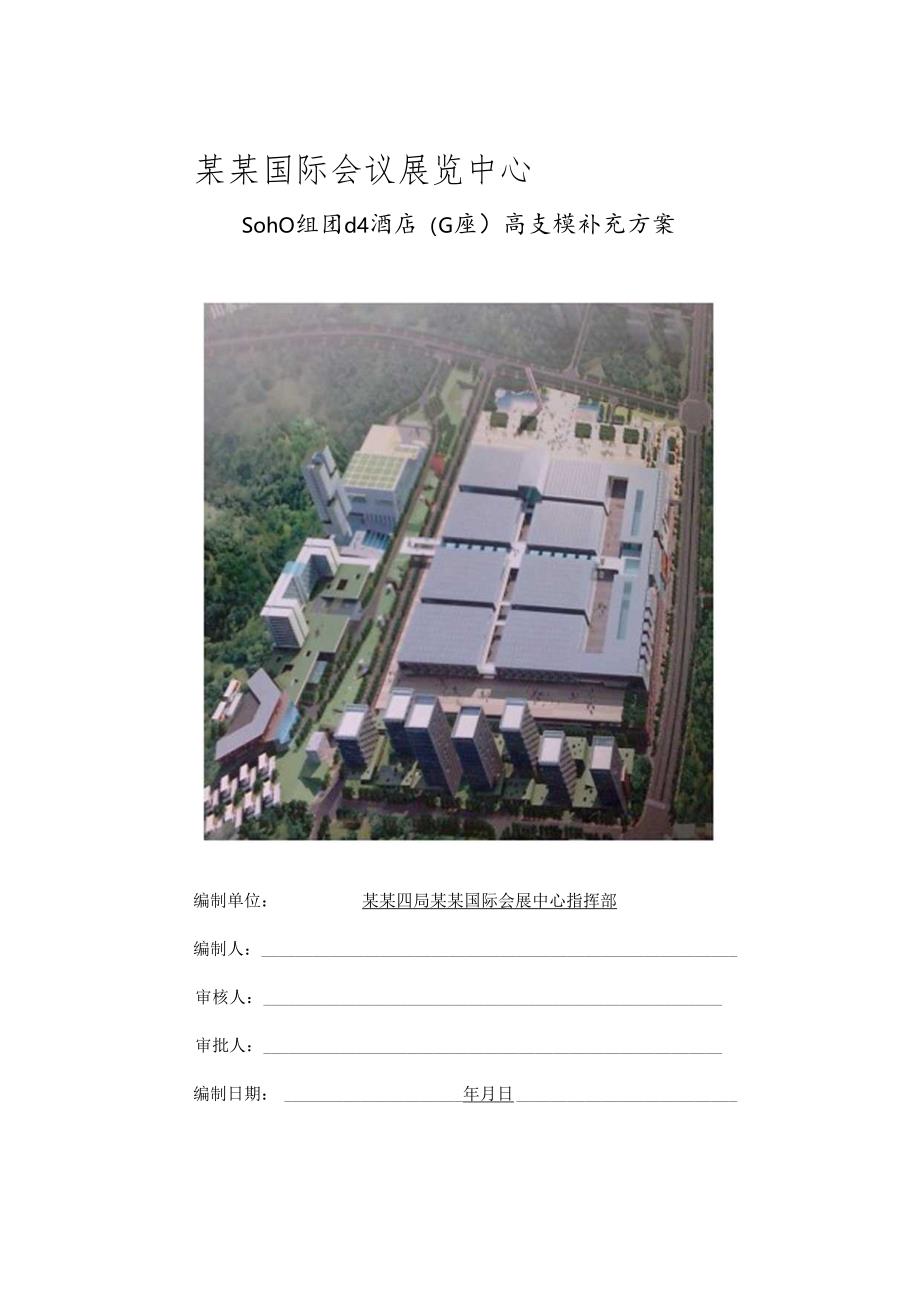

1、某某国际会议展览中心SohO组团d4酒店（G座）高支模补充方案编制单位：某某四局某某国际会展中心指挥部编制人：审核人：审批人：编制日期：年月日第1章工程概况1.编制依据I1.2.工程概况I第2章材料选用及相关参数32.1. 混凝土的相关叁数32.2. 模板及支撑系统的相关参数3第3章模板体系施工工艺53.1. 模板体系施工一般要求53.2. 结构柱模板设计及施工73.3. 结构梁板模板设计及施工83.4. 洞口模板设计及施工H3.5. 后浇带模板设计及施工123.6. 高支模支撑体系验收123.7. 模板拆除13第4章高支模模板及支撑体系设计选型、计算164.1. 支撑体系的设计、选型164.

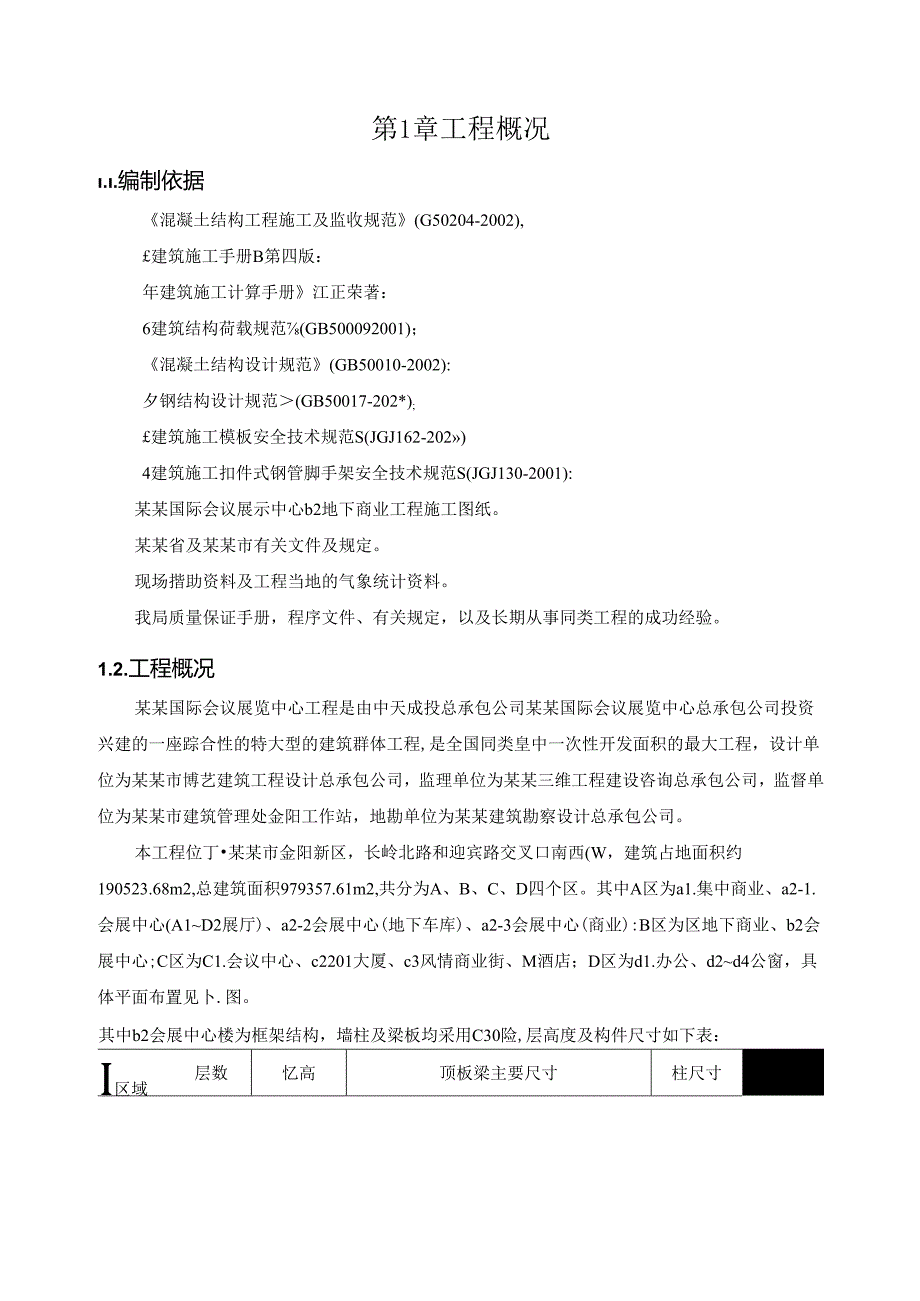

2、2. 梁支撑体系验算174.3. 楼板模板扣件钢管高支撑架计算书274.4. 柱钢管扣件模板计算30第5章安全技术措施及应急预案315.1. 高支模防失稳措施315.2. 高支模支撑架搭设和拆除的安全管理315.3. 架体坍塌事故应急救援预案32第1章工程概况.编制依据混凝土结构工程施工及监收规范(G50204-2002),建筑施工手册B第四版：年建筑施工计算手册江正荣著：6建筑结构荷载规范(GB500092001)；混凝土结构设计规范(GB50010-2002):夕钢结构设计规范(GB50017-202*);建筑施工模板安全技术规范S(JGJ162-202)4建筑施工扣件式钢管脚手架安全技术
3、规范S(JGJ130-2001):某某国际会议展示中心b2地下商业工程施工图纸。某某省及某某市有关文件及规定。现场揩助资料及工程当地的气象统计资料。我局质量保证手册，程序文件、有关规定，以及长期从事同类工程的成功经验。1.2.工程概况某某国际会议展览中心工程是由中天成投总承包公司某某国际会议展览中心总承包公司投资兴建的一座踪合性的特大型的建筑群体工程,是全国同类皇中一次性开发面积的最大工程，设计单位为某某市博艺建筑工程设计总承包公司，监理单位为某某三维工程建设咨询总承包公司，监督单位为某某市建筑管理处金阳工作站，地勘单位为某某建筑勘察设计总承包公司。本工程位丁某某市金阳新区，长岭北路和迎宾路交
4、叉口南西(W，建筑占地面积约190523.68m2,总建筑面积979357.61m2,共分为A、B、C、D四个区。其中A区为a1.集中商业、a2-1.会展中心(A1D2展厅)、a2-2会展中心(地下车库)、a2-3会展中心(商业):B区为区地下商业、b2会展中心;C区为C1.会议中心、c2201大厦、c3风情商业街、M酒店；D区为d1.办公、d2d4公窗，具体平面布置见卜.图。其中b2会展中心楼为框架结构，墙柱及梁板均采用C30险,层高度及构件尺寸如下表：I区域层数忆高顶板梁主要尺寸柱尺寸区域层数以高顶板梁主要尺寸柱尺寸顶板厚b2会展中心1层6.210.7米具体位风见图500x36001100

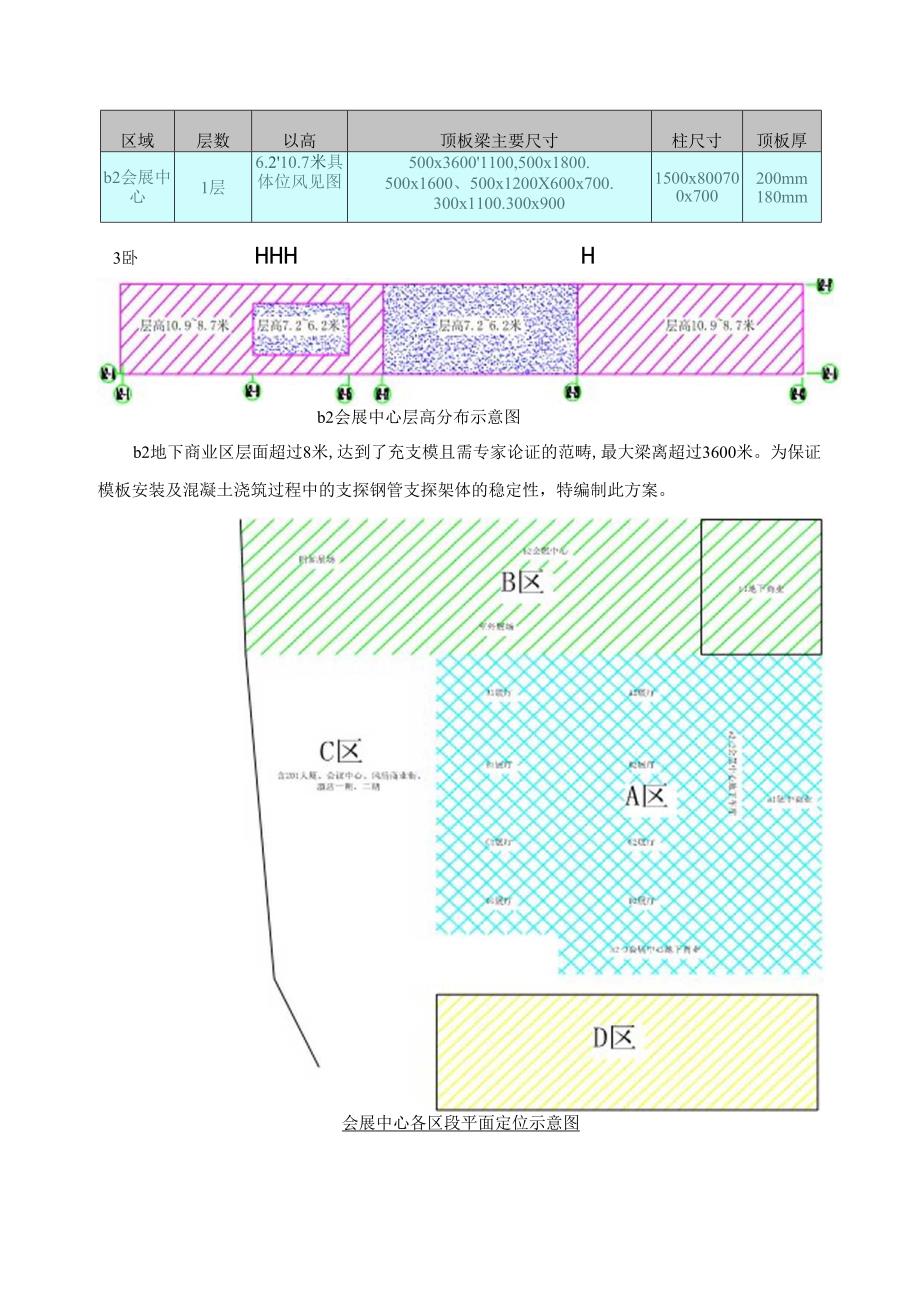

5、,500x1800.500x1600、500x1200X600x700.300x1100.300x9001500x800700x700200mm180mm3卧HHHHb2会展中心层高分布示意图b2地下商业区层面超过8米,达到了充支模且需专家论证的范畴,最大梁离超过3600米。为保证模板安装及混凝土浇筑过程中的支探钢管支探架体的稳定性，特编制此方案。会展中心各区段平面定位示意图第2章材料选用及相关参数2.1. 混凝土的相关参数根据混凝土结构工程施工及验收规范3（G502042002）、建筑施工计算手册（江正荣编著）、简明施工计算手册（第二版）有关的内容计算过程所需数据如下：新浇险的重力密度c=2
6、4.OOOkNZmj;考虑施工具体时间和诊本身特性，将役的初凝时间定为t=2h,外加剂影响修正系数P1.=1.2能塌落度为MOT60三,取碎塌落度影响修正系数3=1.15。2.2. 模板及支撑系统的相关参数本次施工模板支撑系统材料拟用九夹板、木方、焊接钢管和对拉螺栓。根据简明施工计算手册（第二版）、混凝十.结构工程以及相关规范和资料内容，确定各构件所用材料及相关参数如下：序号工程部位模板支撑及加固体系I框架柱九央板散拼由50X100三11木方、448X3.0InB日管.12高强对拉螺检及相应夹具等组成2梁板、楼梯九夹板敢拼（封闭式楼梯）由50X100mm木方、可调节钢支撵、183.Ow1.钢管
7、、隔扣式脚手架组成以及412高强对拉盛枪组成.3梁、柱接头九央板散拼由50X10Omm木方、可调节钢支投1.483.0n钢管以及12鸟强时拉螺枪祖成模板采用915nm1830nm18mm（宽X长X厚）九夹板，有关力学计算参数如下:弹性模量E=6X10Nm11抗弯强度f.=15N11m抗剪强度-1.4Wmm支撑柱模板的小楞采用50X100E木方，有关力学参数如卜丁用性模量E=9.5X1.ON/mn；抗当强度fJ=13Nmm抗剪强度=1.3Nmm支撑小楞的钢管采用双排48X3.0mm焊接钢管，有关力学计算参数如下：弹性横盘E=2.IXION/mm：抗弯强度f=205Nmm抗剪强度=11.0Nim2
8、,A=42411un%1=10.4810,nun1.模板支掾体系立杆、横杆及采用18X3.Onm焊接钢管。对拉螺栓采用t12高强对拉螺栓（容许拉力达到750NranD,螺栓外加PVC套管,经试拉其容许最大拉力f=57KN,其412高强对拉螺栓、螺帽、夹具等见以下两某图片（施工时必须强制采用，并不得更换）：育刎高强对拉螺检夹具岛强对拉螺栓夹具基础回填土夯实墙、柱碎浇注第3章模板体系施工工艺根据图纸设计的构件尺寸及工程实际情况，本工程的模板选型主要如表所示。其中结构柱和梁板分开浇筑，第一次浇筑混凝土达到距离梁锚固钢筋最下端500mm处。钢筋验收模板验收模板验收钢筋验收3.1. 模板体系施工一般要求
9、3.1.1. 安全技术准备工作1）模板施工前进行全的安全技术交底，操作班组应熟悉设计与施工说明书，并应做好模板安装作业的分工准备。2）应对模板和配件进行挑选、检测，不合格者应剔除,并应运至工地指定地点堆放。3）备齐操作所需的一切安全防护设施和器具。3.1.2. 模板安装构造要求1）模板安装应按设计与施工说明书顺序拼装。木杆、钢管、门架及碗扣式等支架立柱不得混用。2）登向模板和支架立柱支承部分安装在基上上时，应加设整板，垫板应有足够强度和支承面积,旦应中心承裁。基土应坚实，并应有排水措施。3）当满堂或共享空间模板支架立柱高度超过8m时，若地基士达不到承载要求，无法防止立柱下沉，则应先施工地面下的
10、工程，再分层回填夯实基土，浇筑地面混凝上垫层，达到强度后方可支模。4）模板及其支架在安装过程中，必须设置有效防倾覆的临时固定设施。5）现浇钢筋混凝土梁、板,当跨度大于碗时，模板应起拱：当设计无具体要求时，起拱高度宜为全跨长度ftJ1.1000-31000,6）拼装高度为2m以上的竖向模板，不得站在下层模板上拼装上层模板。安装过程中应设置临时固定设施.7）当支架立柱成一定角度倾斜，或其支架立柱的顶表面帧斜时，应采取可靠;措施确保支点稳定，支摸底脚必须有防滑移的可兆措施。8）除设计图另有规定者外，所有垂直支架柱应保证其垂直。9）对梁和板安装二次支撑前，其上不得有施工荷载，支掾的位置必须正确。安装后
11、所传给支撑或连接件的荷载不应超过其允许值.3.1.3. 支撑梁、板的支架立柱安装构造要求1）木立柱底部应设垫木，顶部应设支探头。钢管立柱底部应设整木和底座，顶部应设可调支托，U型支托与楞梁两侧间如有间隙，必须楔紧，其螺杆伸出钢管顶部不得大于200mm,螺杆外径与立柱钢管内径的间隙不得大丁3mrn,安装时应保证上下同心。2）在立柱底距地面20Omm高处，沿纵横水平方向应按纵下横上的程序设扫地杆。可调支托底部的立柱顶端应沿纵横向设置一道水平拉杆。打地杆与顶部水平拉杆之间的间距，在满足模板设计所确定的水平拉杆步距要求条件卜.，进行平均分配确定步距后，在每一步距处纵横向应各设一道水平拉杆,当乂高在8m
12、时，在最顶步距两水平拉杆中间应加设一道水平拉杆。所有水平拉杆的端部均应与四周建筑物顶紧顶牢。无处可顶时,应于水平拉杆端部和中部沿竖向设置连续式剪刀挣，3）钢管立柱的扫地杆、水平拉杆、剪刀推应采用48mm钢管，用扣件与钢管立柱扣牢。木扫地杆、水平拉杆、剪刀操应采用搭接，并应用铁钉钉牢。钢管扫地杆、水平拉杆应采用对接，剪刀拽应采用搭接，搭接长度不得小JFOOmm,用两个旋转扣件分别在离杆端不小于】OOE处进行固定。4）施工时,在已安装好的模板上的实际荷载不得超过设计值。已承受荷载的支架和附件，不得随意拆除或移动。5）安装模板时,安装所需各种配件应置于工具箱或工具袋内，严禁散放在模板或脚手板上；安装
13、所用工具应系挂在作业人员身上或置于所配带的工具袋中，不得掉落。6）当模板安装高度超过3.Om时，必须搭设脚手架，除操作人员外，脚手架卜.不得站其他人.3.1.4. 吊运模板要求1）作业前应检包绳索、卡具、模板上的吊环，必须完整有效，在升降过程中应设专人指挥,统一信号，密切配合。2）吊运大块或整体模板时，竖向吊运不应少丁两个吊点，水平吊运不应少丁四个吊点。吊运必须使用卡环连接，并应植起植落，待模板就位连接牢固后，方可摘除卡环3）吊运散装模板时，必须码放整齐，待捆绑牢固后方可起加。4）严禁起重机在架空输电线路卜面工作。5级风及其以上应件止一切吊运作业。5）木料应堆放于下风向，离火源不得小丁30m,
14、且料场四周应设置灭火淞材.3.2. 结构柱模板设计及施工本工程采用置膜木胶合板，沿模板短边设置50X100方木，木榜与九夹板之间用打了钉牢，模板就位后用短钢管临时固定，柱子模板用柱筛加固。柱子模板均为采用胶合板，与木方加工成定型模板以增强模板的刚度o竖楞木方间距取300内，且每储不少于3根.相连两板的接缝高低差控制在2mm内，若因模板序薄不一致，则应统一选材，将少量不规则模板刨平直使用。框架柱加设对拉螺栓要求：柱宽W800时在柱中心设置一道：柱宽800时设理两根。现场拼装柱模时，应适时地按设临时支掾进行固定，斜撑与地面的倾角宜为60,严禁将大片模板系于柱子钢筋上。柱底外围均用木方钉在楼板上，防
