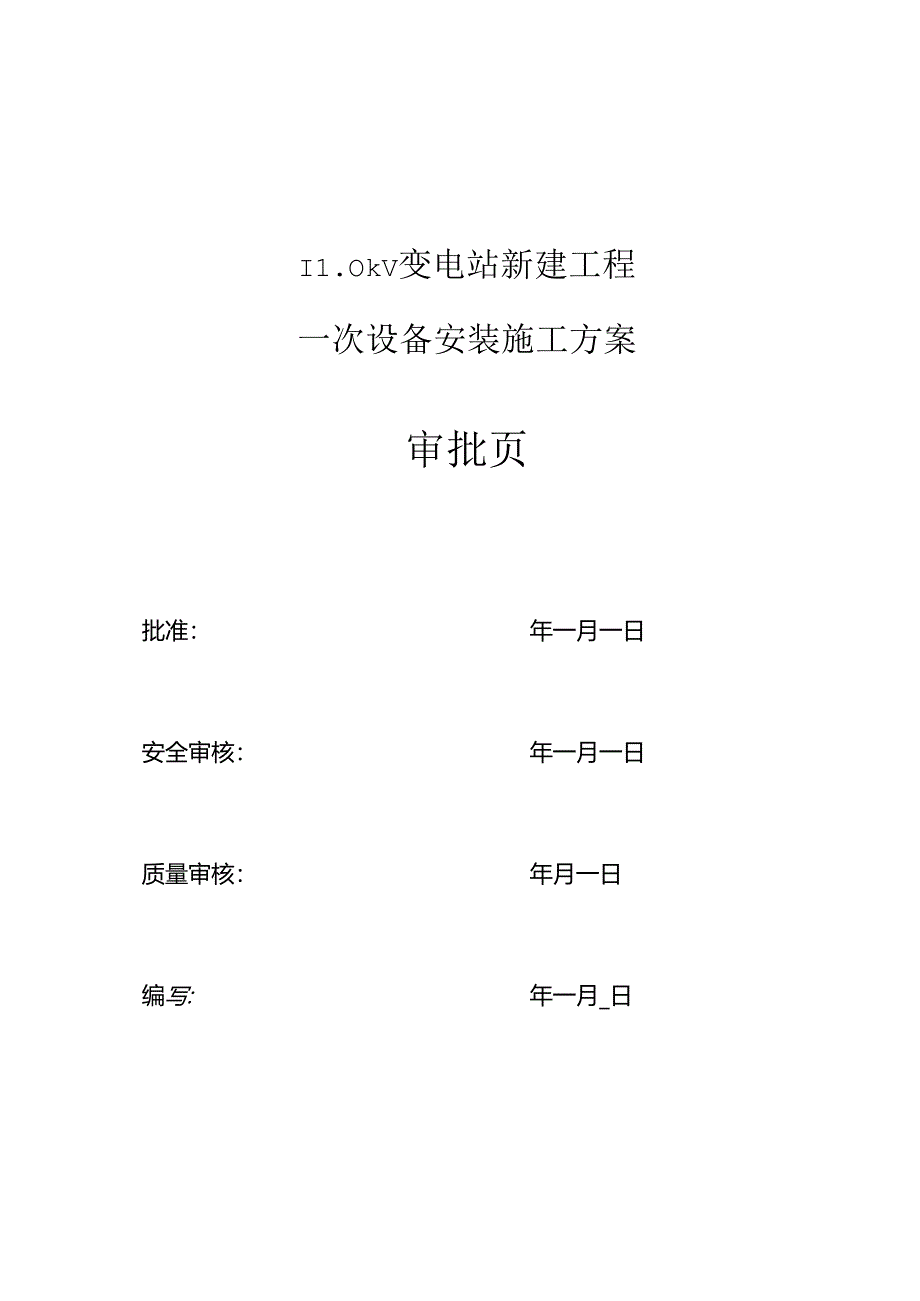

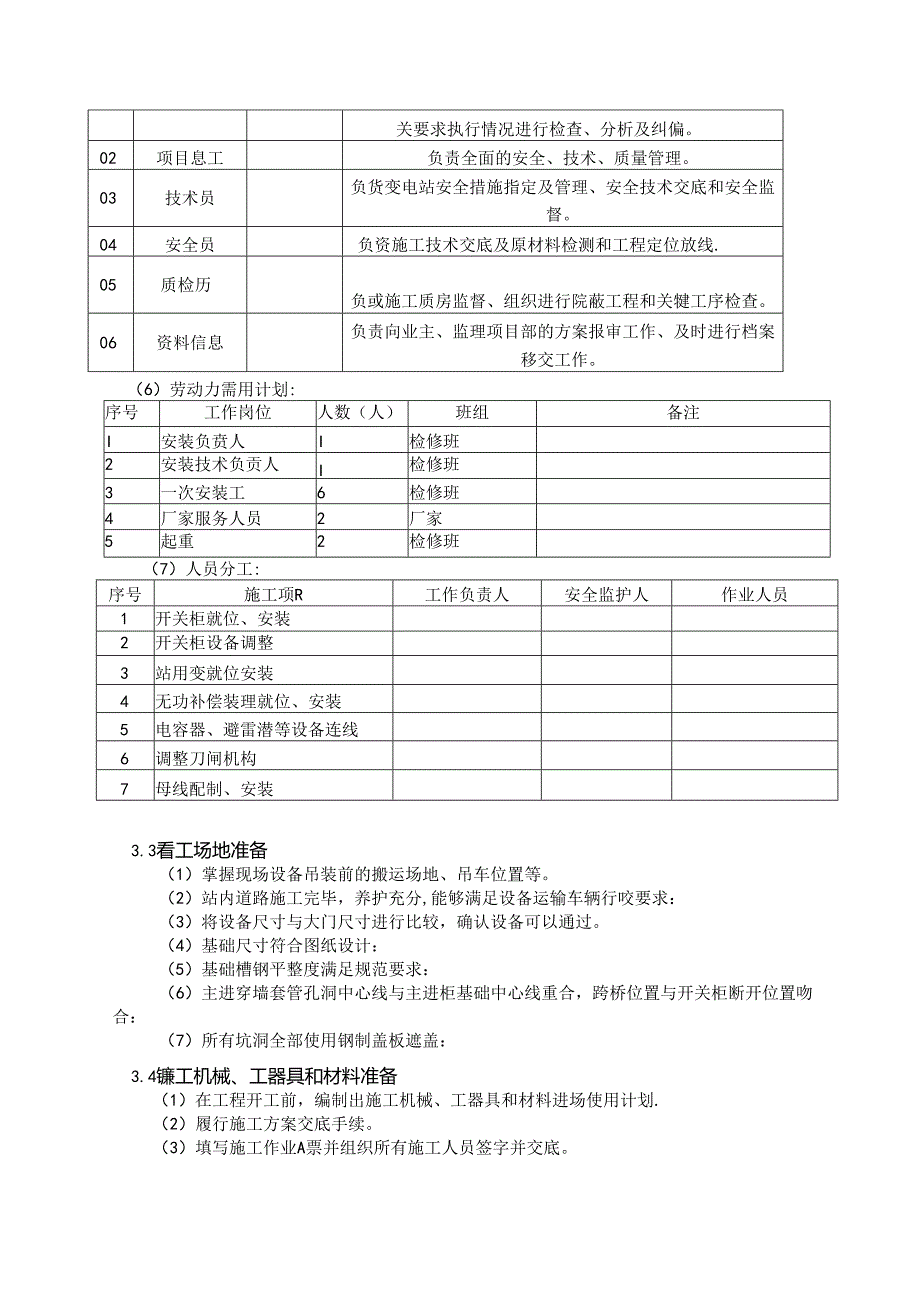

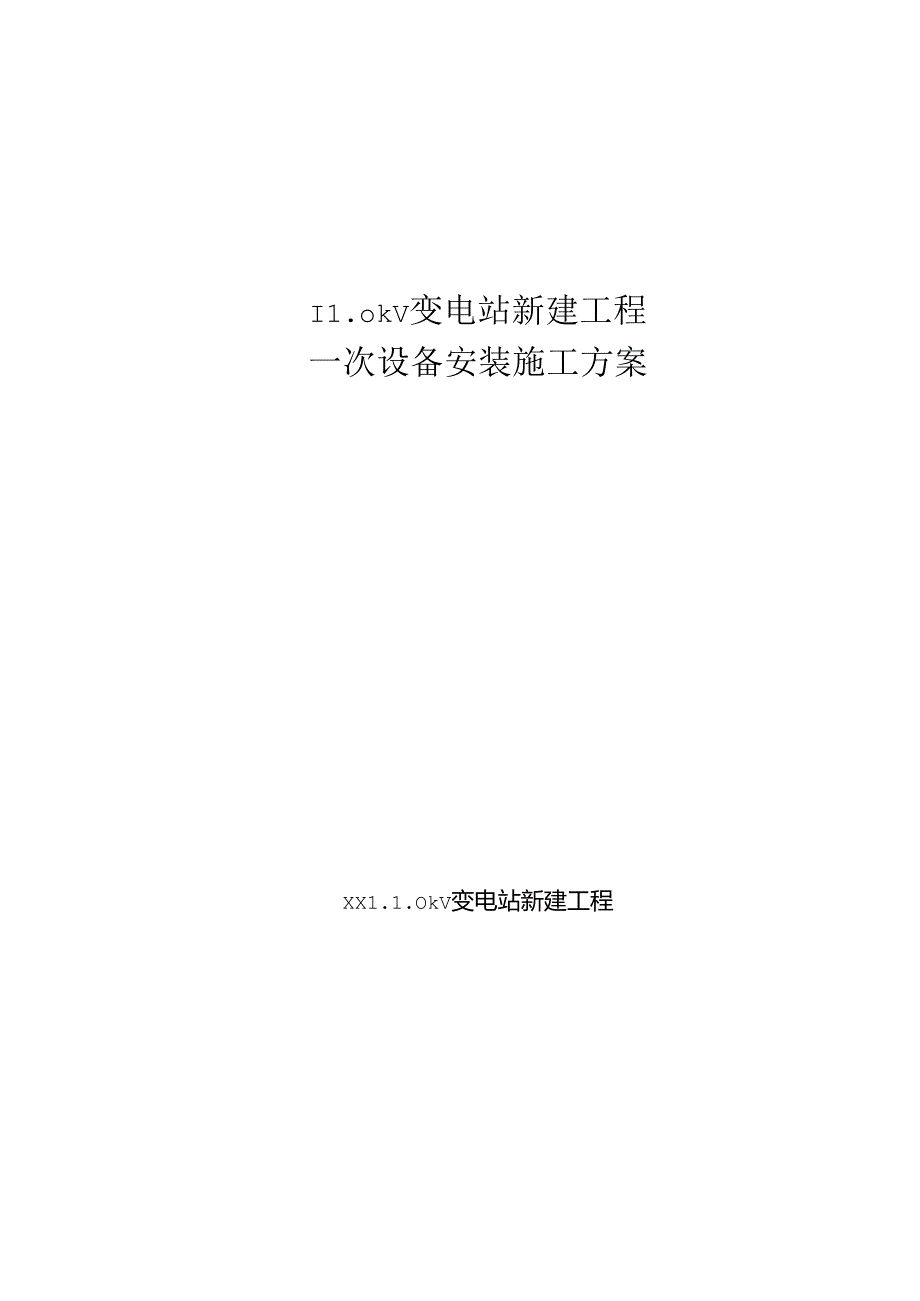

1、I1.okV变电站新建工程一次设备安装施工方案XX1.1.OkV变电站新建工程I1.OkV变电站新建工程一次设备安装施工方案审批页批准：年一月一日安全审核：年一月一日质量审核：年月一日编写:年一月_日关要求执行情况进行检查、分析及纠偏。02项目息工负责全面的安全、技术、质量管理。03技术员负货变电站安全措施指定及管理、安全技术交底和安全监督。04安全员负资施工技术交底及原材料检测和工程定位放线.05质检历负或施工质房监督、组织进行院蔽工程和关犍工序检查。06资料信息负责向业主、监理项目部的方案报审工作、及时进行档案移交工作。（6）劳动力需用计划:序号工作岗位人数（人）班组备注I安装负贲人I检修
2、班2安装技术负贡人I检修班3一次安装工6检修班4厂家服务人员2厂家5起重2检修班（7）人员分工:序号施工项R工作负责人安全监护人作业人员1开关柜就位、安装2开关柜设备调整3站用变就位安装4无功补偿装理就位、安装5电容器、避雷潜等设备连线6调整刀闸机构7母线配制、安装3.3看工场地准备（1）掌握现场设备吊装前的搬运场地、吊车位置等。（2）站内道路施工完毕，养护充分,能够满足设备运输车辆行咬要求：（3）将设备尺寸与大门尺寸进行比较，确认设备可以通过。（4）基础尺寸符合图纸设计：（5）基础槽钢平整度满足规范要求：（6）主进穿墙套管孔洞中心线与主进柜基础中心线重合，跨桥位置与开关柜断开位置吻合：（7）
3、所有坑洞全部使用钢制盖板遮盖：3.4镰工机械、工器具和材料准备（1）在工程开工前，编制出施工机械、工器具和材料进场使用计划.（2）履行施工方案交底手续。（3）填写施工作业A票并组织所有施工人员签字并交底。4.2麓工内容4.2.1 开关柜安装4.2.2 接地变安装4.2.3 无功补偿装置,安装4.2.4 消一线圈安装5、质量控制5.1 质量要点5.1.1 开关柜安装序号步骤方法标准1基础复测就位前使用水平尺对基础进行村测。位附、标高满足、符合图舐要求。旌础型钢的偏差：不垂宜度允许偏空V1.mrn，m;水平度允许偏差V1.mnVnu全长v5mm：位置误差及平行度VSmmo掂础型钢安装后,其顶部宜高
4、出抹平地面IOmm,然础型钢应有明显的可靠接地，并不少于两点.盘、柜体底座与基础槽削连接牢固接地良好,可开启柜门用软铜我可绑接地，2设备拆箱开箱时，监理、乙方技术人员及厂家应到现场；对照图纸、技术办议、设备消总对所到设备逐一清点编号，检杳应无缺陷、确认安装设箸外观应完好，对备件及消耗性材料进行提前的开箱验收.核对型号、规格数用是否符合设计要求；按随设备带的装箱清总检查产品零件,备件及专用工携具K齐全.无桃效和损伤变形.在把它们安装到主体以前要妥善保管，不要损坏丢失；/件应无受损、裂纹和脱袖等行损外观的现象：接城端子无砂眼、裂痕、变形，光滑无毛剌.同步填写拆箱记录，提供电容器断路器的老炼试生报告
5、产品开箱验收完毕，应认出正确加写开箱记录，内容真实，切合实际，甲、乙双方代表签字；如发现产品部件或设品疔缺损,并及时遹知甲方或监理单位联系厂家解决.3开关柜就位、安装1、开关柜室内就位运输时,应采用濠杠滚动方式慢慢移动.移到安装位B1.2、检查各部分性能是否可野，移动部位是否灵活。拆下柜内所有导线打磨健面,涂电力复合脂.3、悔杳防止电气误操作的“五防”装置齐全,并动作灵活可靠.1、盘、柜面平整，附件齐全，门销开闭灵活，照面装网完好，盘、板前后标识齐全、清晰.2、盘、柜体垂直度误差1.5mnVm:相邻两柜顶部水平度误差V2mm,成列柜顶部水平误差V2mm：相和的柜盘面误差V1.mm,成列柜面盘面
6、误差V5mm,相间接鞋误差Y2mm.3、屏柜内电源侧进线接在进税（W,负荷（W出线应接在出线端（即可动触头接规端4.母线平置时，贯穿螺栓应由下往上穿,螺母应在上方：其余情况下,螺母应置于维护侧.连接螺栓长度4.检查内部应没有明显变形、损伤,各部位带电体对地绝缘应符合堤程要求，经试脸合格后方可进行下道工序.5、检查各部位对地距离符合要求.直漏出螺母23扣.5,柜内控制电缆的位置不应妨碍手车的迸出,弁应牢固。6、手车与板体间的接地触头应接触紧率，当手车推入柜内时，具接地触头应比主触头先接献，拉出时接地触头比主板头后断开.5新路器的调整1、机械闭钺，电气锁应动作准确、可靠.2、开关小车柜推拉应以活，
7、随手车的进出而相应动作。3、可绕导电连接检雀,无锈蚀灌费.1、手车开关动触头与伸触头接触紧密，2、断路器的行程符合说明行要求，3、牵引杆下蠲下凸轮与合例锁扣储能后，后扣可抵。6隔离开关调整1、转动部分的防松件蝶对应拧紧,开口镇打开.2.触头合闸动作应灵活无回跳.3、接地刀地应可辕接地,相色正确.1、拉杆的内径与操作机构的直径相PI配，两者间的间映WImm.2、相间跑离的误差W1.omm.3、三相不同期W5mm.7质量验收班组验收及J目部纪检产品说明书、试验报告、合格证齐全.安装检会评定记录、调整试验记录齐全。施工图及变更设计的说明文件齐全。备品、备件、专用工具及测试仪器清单齐全.5.1.2 接
8、地变安装序号步骤方法标准7.2.1 基础成品保护措施施工过程必须做好现场成品保护措施，除了对变压器基础边角及油坑压顶采用木线条或用钢线条,护”的方式进行保护，还应在基础面上覆盖塑料薄膜，防止油污染；在道路上临时投放设备时，下部必须举枕木进行隔离，避免直接与地面接触.同时还应铺设塑料膜等，防止油污对道路的污染。7.2.2 设备成品保护措施附件吊装时尽可能采用尼龙绳吊带，避免采用钢丝绳起吊划伤设备表面镀锌层和防腐层。吊绳应挂接在设备指定的吊点上。当吊点位于设备下方时，应考虑减小吊绳的夹角，以防止设备受挤压变形。究件吊装时采用尼龙川带，瓷件设备应摆放在平整的地面上，在地面摆放时应使用枕木支撑离开地面，枕木的摆放应考虑密件设备可受力位置.连件设备不可长时间露空存放，应使用厚布料进行表面包置，并将原包装盖回箱体，在其周边设置提示遮拦。
