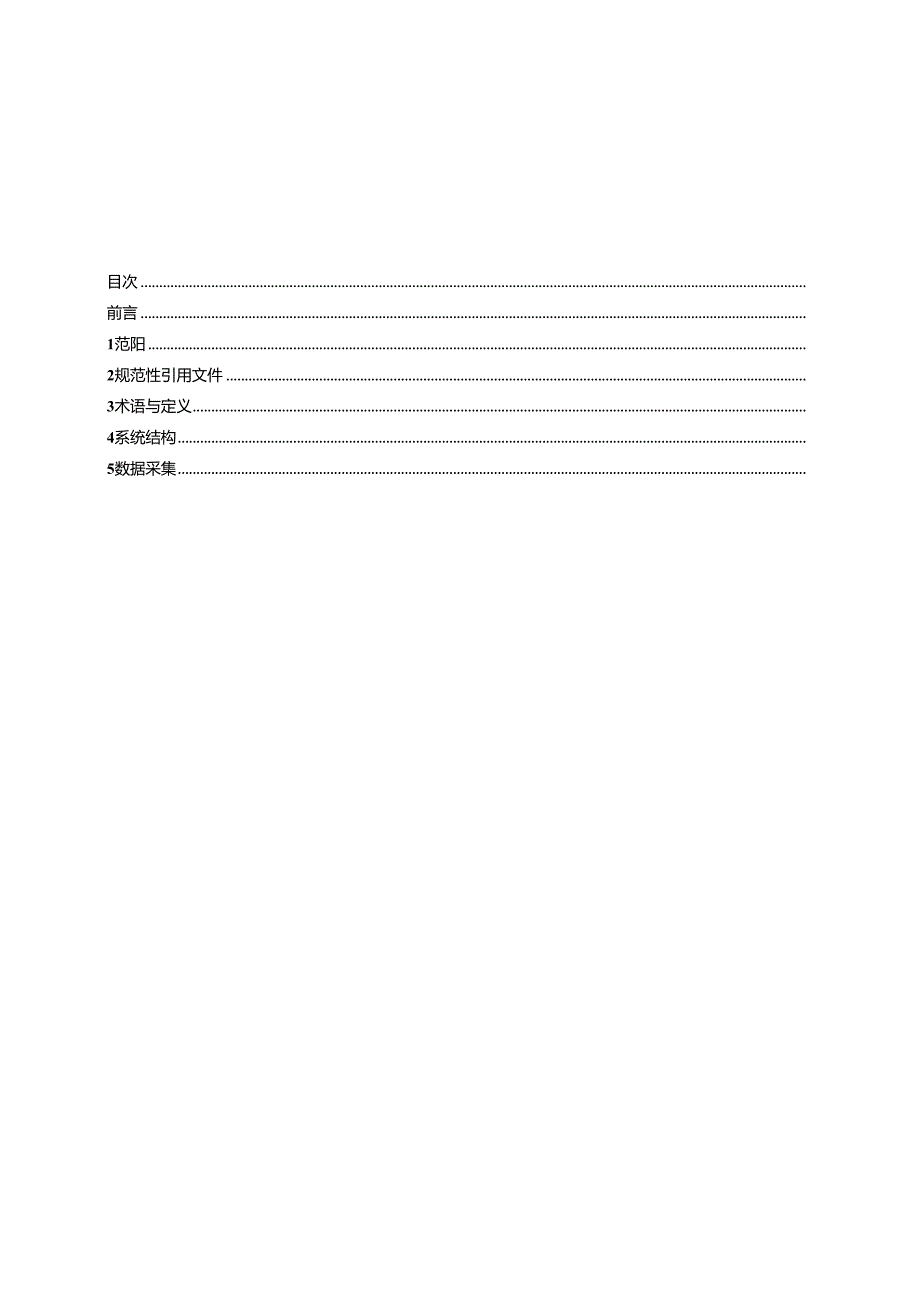

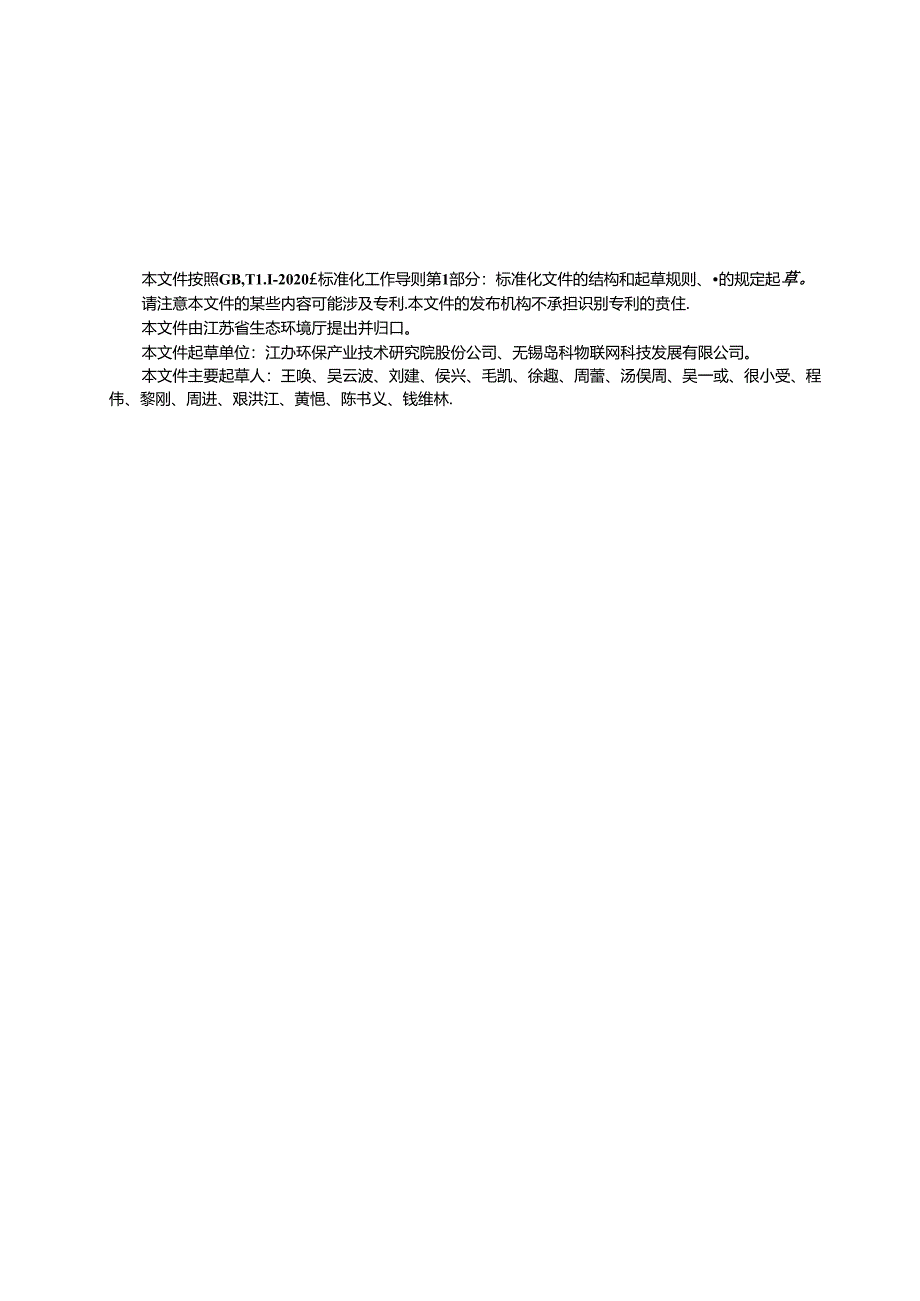

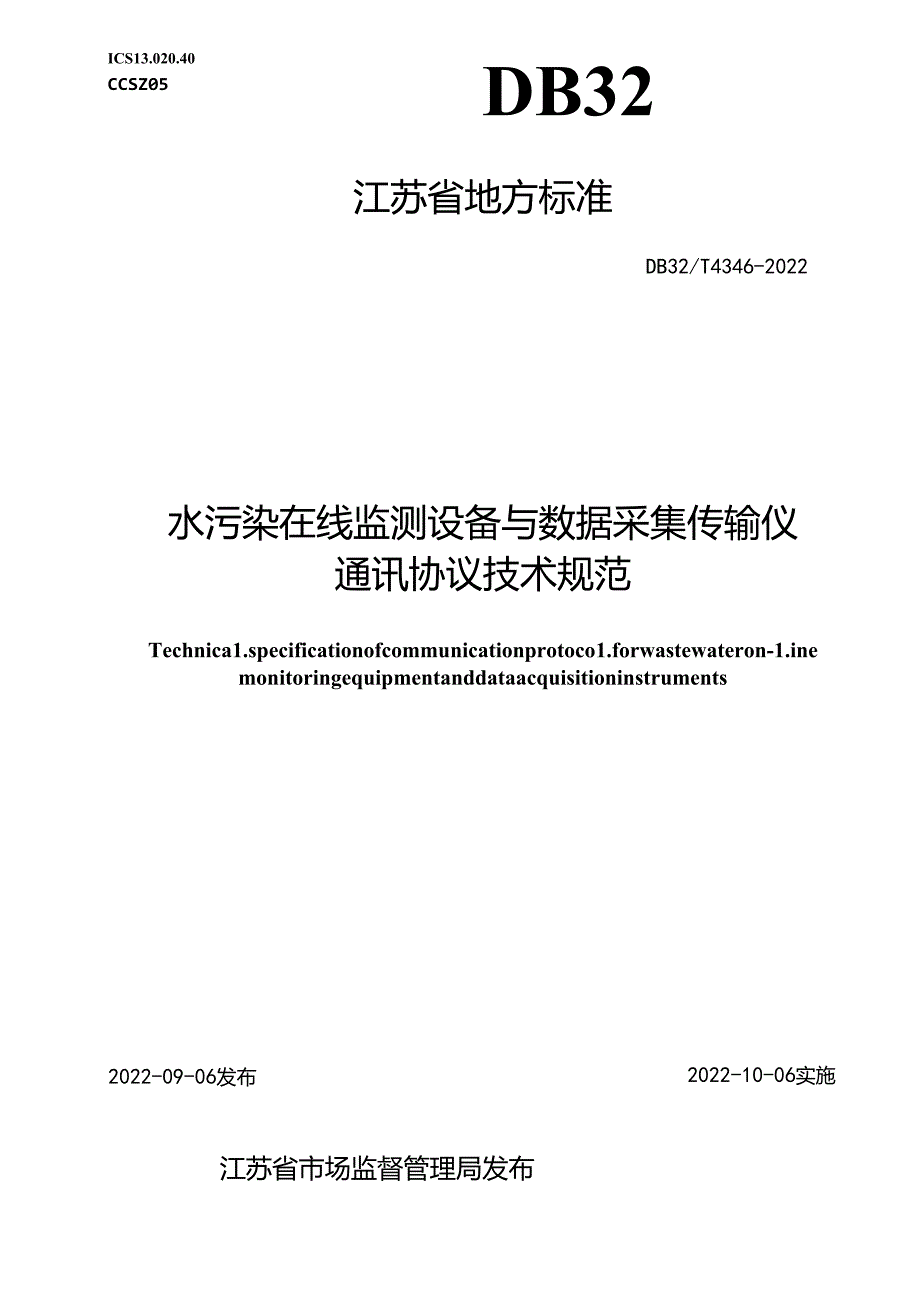

1、ICS13.020.40CCSZ05DB32江苏省地方标准DB32/T4346-2022水污染在线监测设备与数据采集传输仪通讯协议技术规范Technica1.specificationofcommunicationprotoco1.forwastewateron-1.inemonitoringequipmentanddataacquisitioninstruments2022-09-06发布2022-10-06实施江苏省市场监督管理局发布目次前言1范阳2规范性引用文件3术语与定义4系统结构5数据采集6通讯协议3附录A（资料性）报文应答格式及示例10参考文献12本文件按照GB,T1.I-2020
2、标准化工作导则第1部分：标准化文件的结构和起草规则、的规定起草。请注意本文件的某些内容可能涉及专利.本文件的发布机构不承担识别专利的贲住.本文件由江苏省生态环境厅提出并归口。本文件起草单位：江办环保产业技术研究院股份公司、无锡岛科物联网科技发展有限公司。本文件主要起草人：王唤、吴云波、刘建、侯兴、毛凯、徐趣、周蕾、汤俣周、吴一或、很小受、程伟、黎刚、周进、艰洪江、黄悒、陈书义、钱维林.水污染在线监测设备与数据采集传输仪通讯协议技术规范I范围本文件规定了水污锹在我监测设备与数据采集传输仪（以下筒称数采仪）通讯的系统结构、数据果集结构及通讯处议。本文件适用于水污染源自动监控系统中水污染在线监测仪、
3、水顺自动采样系统与数柔仪之间的数据通讯.2规楚性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款.其中,注日期的引用文件，仅该日期对应的版本适用于本文件:不注日期的引用文件，其最新版本（包括所有的修改单适用于本文件.GB.T19582甚于ModbuS协议的工业自动化丽络规范HJ212污染源在线监测系统数据传输标准3术语与定义HJ212界定的以及以下术语和定义适用于本文件.3.1数据采集传输仪equipmentCfdataco1.1.cc（orandIranAmission采集各种类型监控仪器仪表的数据、完成数据存储及与上位机数据传输通讯功能的单片机、工控机、嵌入式计驾机、
4、可编程自动化控制器（Pnjgrammab1.eAutomationContro1.1.er.PAO或可娘程控制器gicConiro1.1.cr.P1.e）等.本技术规葩简称效果仪.来源:HJ2I2-20I7,3.43.2水质自动采样系统automaticWiitersamp1.er水污染海在线监测系统中用于果集瞬时水样及混合水样超标留样、平行监测留样、比对监测留样的系统.侏源：HJ35S-2019,3.5,有修改）3.3水污染在线监测仪wastcwatcron-1.incmonitoringequipment用于在线连续监测污染物浓度和排放吊:的设备。来源：HJ353-2019.3.2.有修改
5、J3.4水污染在线监测设备Wasicwmcron-1.inemonitoringequipment用于采集与处理水样，以及在线连续监测污染初浓度和排放量的设备，本文件中为水质自动来样系统与水污染在线监测仪的合称.来源：HJ353-2019,3.2,有修改标样核查（标样核查分析CheCkMhstandardso1.uion水污染在线监测仪自动测破标准溶液，自动判定测结果的准确性.来源:HJ355-2OI9.3.9有修改）反控reversecontn1.数柔仪向自动监控设法发送控制命令并接收反馈数据的过程，3.7样品时间标记samp1.e1.ime1.abe1.用于识别样品唯性的时间标记，一般取现
6、场端系统运行工艺中的某个节点时间作为时间标记.4系统结构监控中心通过传输网络与自动监控设备中的数采仪交换数据.致柔仪通过小口信号规路与水污染在线赛测设备（包括水污染在线监测仪和水筋自动采样系统）通讯,并采用本文件约定的怫议交换数据、发起和应答指令，系统结构见图1,图1系统结构5数据采集5.1 采集结构水污染在线监测设备与数米仪之间的通讯协议采用ModbUSRTU标准，数果仪作为MOdbUS主机.水污染在跷监测仪与水质自动采样系统作为ModbUS从机，见图2,图2信号战示意图5.2 CRC校验CRC校验口法说明执行GB,T19582.1规定的内容.6通讯协议6.1 Modb1.i$RTU功能码定
7、义功能码按表1的要求定义.表1Modbus功能码定义代码功能数据类型招注0x03读格形/浮点/字符读多个寄存器OxIO与整形/浮点/字符写多个寄存器6.2 报文帧结构报文陋结构按图3和2的要求执行，报文应答示例见附录A,地址字收功能码小密IICRCI图3串行链路上的MOdbUS帧表2Modbus报文结构名称类型长度（字节）描述地址字段BYTEI对应仪器中的设符地址，用于区分桂在同一个485总城下不同在线监测仪潺.取值范围1-247功能研BYTEI功能内定义见表1数据BYTEnN变长数据，伴随功能码、应答模式不同而不同CRCWORD2MOdbuSCRC16校验结果63数据类型数据类型按表3的要求
8、定义。表3Modbus数据类型定义数据类型描述及要求BYTE无符号单字节留鞭（字节,8位）WORD无符号2字节整步（字，16位）DWORD无符号4字节整型（双字，32位）H-OAT4字节浮点数型（字节,32位）1EEE754标准DOUB1.E8字节浮点数型（字节，64位）BYTEnN字节STRINGGBK编码,采用Q终结符，若无数匏,则放个0终浩符CHARnN个字符.ASCIIDATE11期类型6字节年(BYTE)-月(BYTE)-H(BYTE)-时(BYTE)-分(BYTE-秒BYTE)其中:年=byte+2000,Zh1-12.日:)-31.时：023分：39仇39数值格式：BCD码6.4
9、数据内容定义6.4.1数据内容分类数据内容按表4的要求分类。本文件允许扩展其他数据内容,表4数据内容分类名称描述工作状态仪器当前工作状态测加；数据包括测气数值、数据时间、数据标记等.告警信息仪渊部件、分析系统、陵处理告警等湃控参数包括设定参数（如消解时长）、运行参数（如斜率、三!）.控制命令水样测试.标样核筐、零点校准、的发校准等6.4.2工作状态工作状态按表5的要求定义，编码和控制命令编码一样。表5工作状态定义序号参数名称数据类型单位说明1水污染在我监测仪状态WORD无运行（0）、缱护“）、故障（2）、校准（3）、流先（5）、电源故您（6）、测量（7）、标定8）.待机（9）、运维（IO）、其
10、他11）,标样核杳（12）2水质自动采样系统工作状态WORD无待机（0、运行（1）、维护（2）,故障3水质臼动果样系统门禁状态WORD无关（0）、开4水旗自动采样系统工作模式WORD无流就等比例（0）,液位比例1）、时间等比例（2）、定显（3）表5工作状态定义（续）序号参数名称数据类型单位说明5曲样胭状态BYTEn无使用n个2进制位进行留样瓶状态编码.n代表采样留样器留样瓶总数,每个2进制位。代表无样，1代表有样.如OoooOoI1.代表现场有8个用样瓶，其中I号瓶右.样，2号现行样6.4.3测量数据测域数据的内容按去6的要求定义,表6测数据内容定义序号参数名称数据类型单位说明1因子编码DWO
11、RD无具体因子见1U2I2-2O17冏录B2测依数值单位WORD无标样核杳标准伯F1.QAT与测砥单位一致4水样数据时间DTEDATE5水样实测浓僮值F1.OAT与测贵单位一致6水样吸光度（电巾）值11.OAT无7水样数据标记CHARI无8标样数据时间DATEDATE9标样实测浓度值11.OAT与测房单位一致IO标杆吸光度（电压伯F1.OzXT无11标样数据标记CHAR12无12其他预留6.4.4告警信息告警信息按龙7的要求定义.表7告警信息序号参数名称数据类型唯位说明I水污染在线监测仪告警信息WORD无正常（0、报警（1）、系统故明（2）、栗1设水故蹿、缺试剂、缺蒸增水、t!W（6）、打桥嫌
12、A斓（7）.测俄的糊t程异常、Jttt笫（9）、采集超时（IO）、其他（三）2水质自动采样系统告警信息WORD无正常（0、报警（D、采样燃（2）,供样失败（3）、留样失败（46.4.5管控卷数水污染在我监测仪的管控参数按表8的要求定义，水被自动照样系统的管控参数按表9的要求定义,表8水污染在域监测仪管控参散序号参数名林数据类型单位说明1是否有有效测盘值WORD无无0）、有（I）2取水时间DATEDTE型表8水污染在线监测仪管控参数（续1）序号参数名称数据类型单位说明标样核三录3核查相而误差标准值F1.OAT%4核荏相对误差F1.OAT%仪“*5当前一程F1.OAT与测信单位一致6测眼精度F1.
13、OAT与测at单位一致7测此间隔WORDmin8消解温度FWATC需要消解动作的仪器提供9消解时长WORDmin需要消醉动作的仪器提供10加热温度F1.OATC需要消解动作的仪器提供I1.燃烧温度F1.OATC褥要消解动作的仪器提供12校准时WJDATEDATE型输出校准时间13校准曲戏斜率F1.OAT无水污染在城赛测仪由标液浓度值及其吸光度伯电压建立的校准曲规中的一14校准曲线截距E1.oAT无水污染在线瓶测仪由标液浓度Ift及其吸光股伯（电压）建立的校准曲规中的被印15测尿松出取FwAT与测fit单位一致16是否存在设备上电自动或软件理启时间WORD无无0).有17设每上电或正启时间DTEDATE型18校准方式WORD无人工校准0）,自动校准（I）19自动校准间隔WORDh20修正因子F1.OAT无如果不存在转换过程的则可固化为121修正偏差F1.OAT无如果不存在咕换过程的则可固化为0校准效22零点校准结果WORD无无（0）、成功、失败（2）23零点校准时间DATEDATE型24与点
