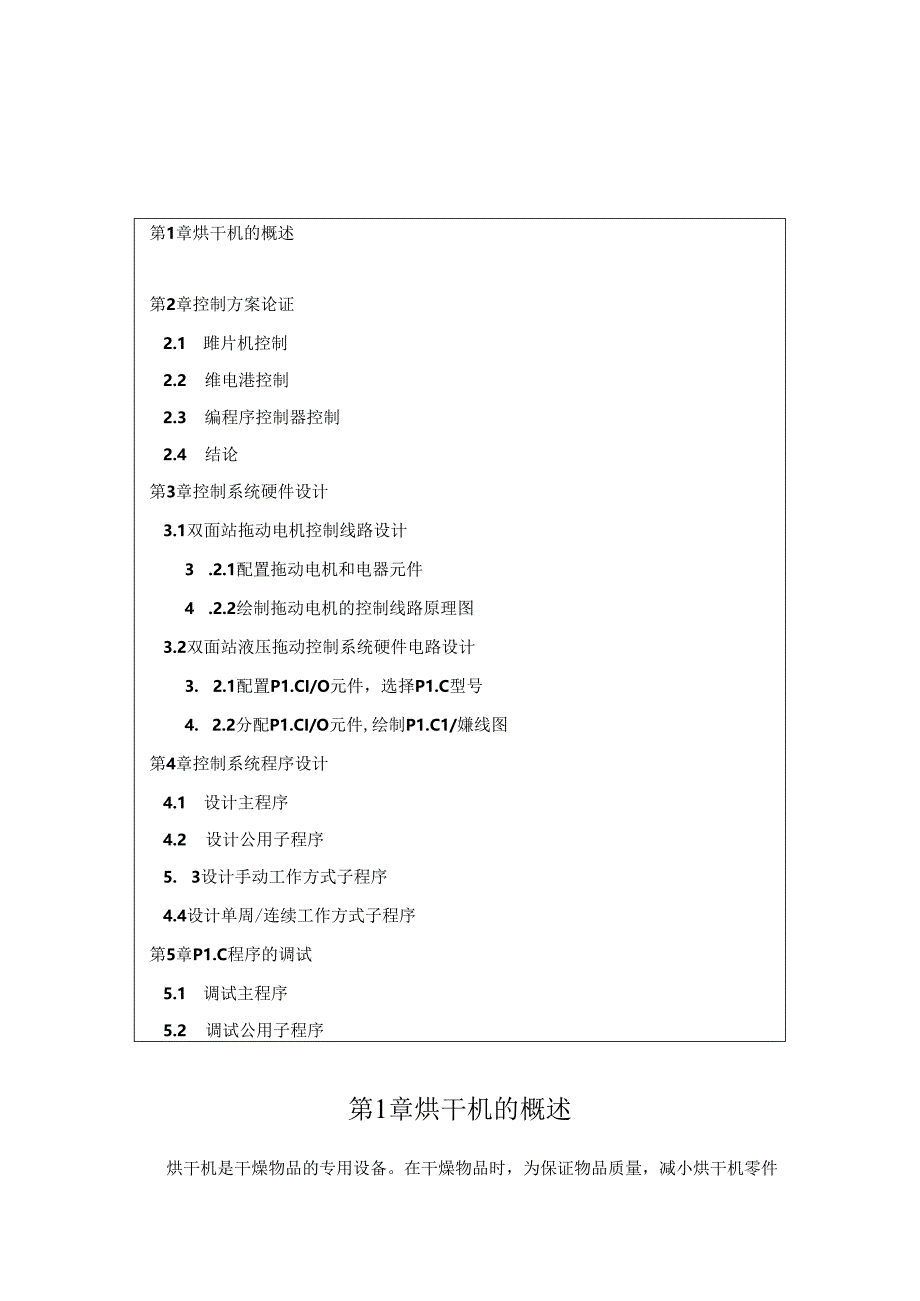

1、第1章烘干机的概述第2章控制方案论证2.1 雎片机控制2.2 维电港控制2.3 编程序控制器控制2.4 结论第3章控制系统硬件设计3.1双面站拖动电机控制线路设计3 .2.1配置拖动电机和电器元件4 .2.2绘制拖动电机的控制线路原理图3.2双面站液压拖动控制系统硬件电路设计3. 2.1配置P1.CI/O元件,选择P1.C型号4. 2.2分配P1.CI/O元件,绘制P1.C1/嫌线图第4章控制系统程序设计4.1 设计主程序4.2 设计公用子程序5. 3设计手动工作方式子程序4.4设计单周/连续工作方式子程序第5章P1.C程序的调试5.1 调试主程序5.2 调试公用子程序第1章烘干机的概述烘干机

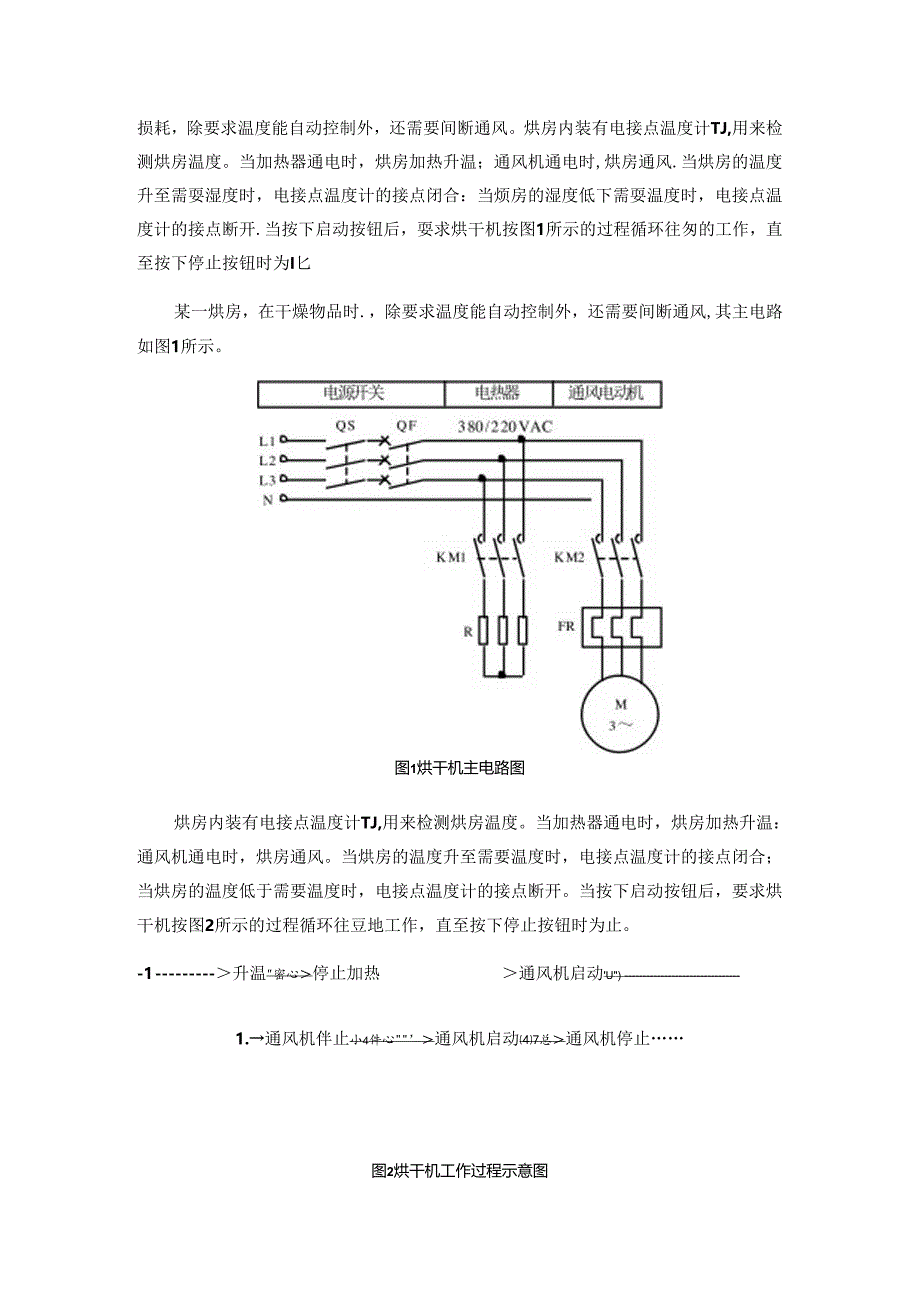

2、是干燥物品的专用设备。在干燥物品时,为保证物品质量,减小烘干机零件损耗,除要求温度能自动控制外,还需要间断通风。烘房内装有电接点温度计TJ,用来检测烘房温度。当加热器通电时,烘房加热升温;通风机通电时,烘房通风.当烘房的温度升至需耍湿度时,电接点温度计的接点闭合:当烦房的湿度低下需耍温度时,电接点温度计的接点断开.当按下启动按钮后,耍求烘干机按图1所示的过程循环往匆的工作,直至按下停止按钮时为I匕某一烘房,在干燥物品时.,除要求温度能自动控制外,还需要间断通风,其主电路如图1所示。图1烘干机主电路图烘房内装有电接点温度计TJ,用来检测烘房温度。当加热器通电时,烘房加热升温:通风机通电时,烘房通

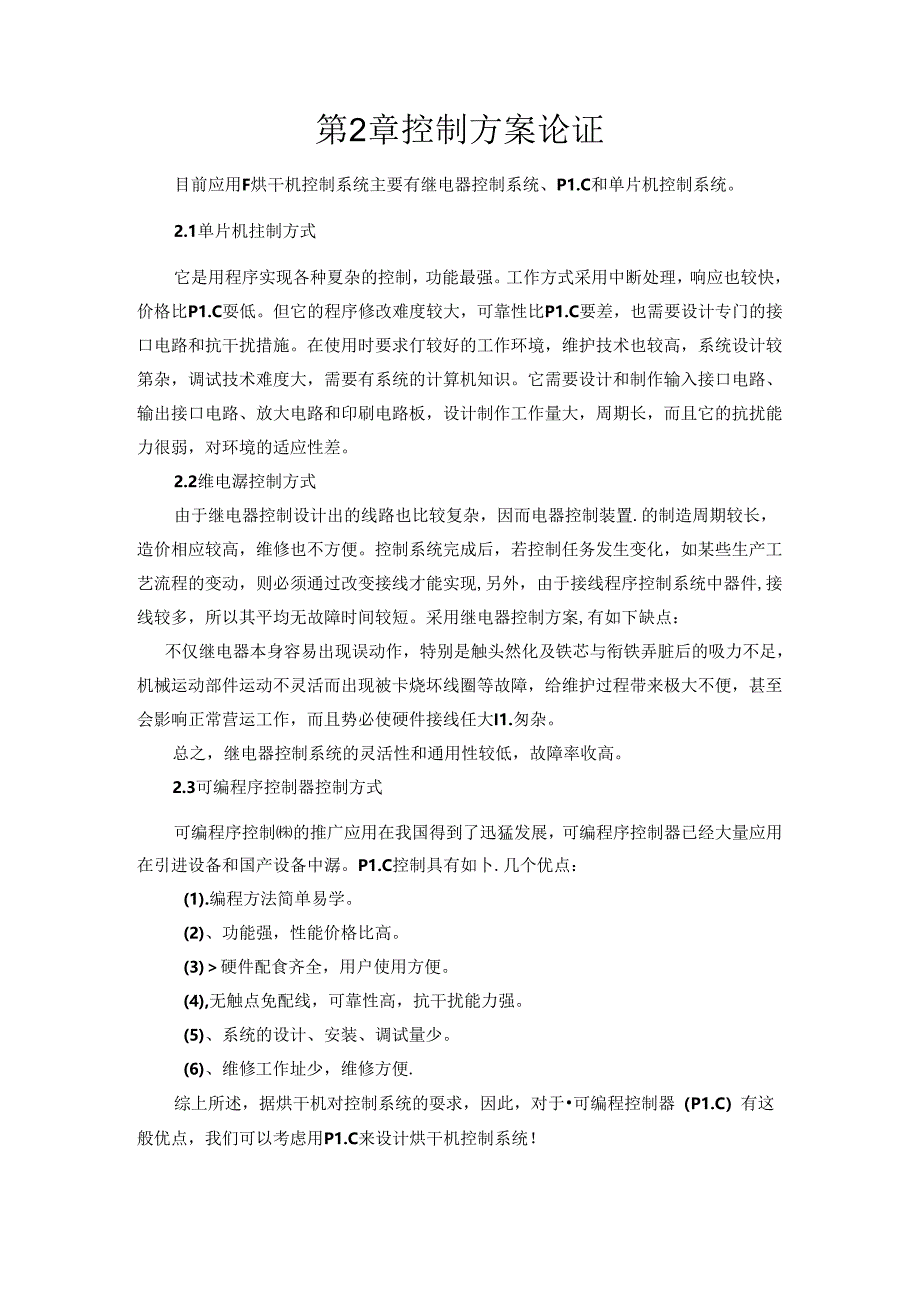

3、风。当烘房的温度升至需要温度时,电接点温度计的接点闭合;当烘房的温度低于需要温度时,电接点温度计的接点断开。当按下启动按钮后,要求烘干机按图2所示的过程循环往豆地工作,直至按下停止按钮时为止。-1升温密心停止加热通风机启动U)1.通风机伴止小4件心通风机启动7总通风机停止图2烘干机工作过程示意图第2章控制方案论证目前应用F烘干机控制系统主要有继电器控制系统、P1.C和单片机控制系统。2.1单片机拄制方式它是用程序实现各种夏杂的控制,功能最强。工作方式采用中断处理,响应也较快,价格比P1.C耍低。但它的程序修改难度较大,可靠性比P1.C要差,也需要设计专门的接口电路和抗干扰措施。在使用时要求仃较

4、好的工作环境,维护技术也较高,系统设计较第杂,调试技术难度大,需要有系统的计算机知识。它需要设计和制作输入接口电路、输出接口电路、放大电路和印刷电路板,设计制作工作量大,周期长,而且它的抗扰能力很弱,对环境的适应性差。2.2维电潺控制方式由于继电器控制设计出的线路也比较复杂,因而电器控制装置.的制造周期较长,造价相应较高,维修也不方便。控制系统完成后,若控制任务发生变化,如某些生产工艺流程的变动,则必须通过改变接线才能实现,另外,由于接线程序控制系统中器件,接线较多,所以其平均无故障时间较短。采用继电器控制方案,有如下缺点:不仅继电器本身容易出现误动作,特别是触头然化及铁芯与衔铁弄脏后的吸力不

5、足,机械运动部件运动不灵活而出现被卡烧坏线圈等故障,给维护过程带来极大不便,甚至会影响正常营运工作,而且势必使硬件接线任大I1.匆杂。总之,继电器控制系统的灵活性和通用性较低,故障率收高。2.3可编程序控制器控制方式可编程序控制的推广应用在我国得到了迅猛发展,可编程序控制器已经大量应用在引进设备和国产设备中潺。P1.C控制具有如卜.几个优点:(1).编程方法简单易学。(2)、功能强,性能价格比高。(3)硬件配食齐全,用户使用方便。(4),无触点免配线,可靠性高,抗干扰能力强。(5)、系统的设计、安装、调试量少。(6)、维修工作址少,维修方便.综上所述,据烘干机对控制系统的耍求,因此,对于可编程

6、控制器(P1.C)有这般优点,我们可以考虑用P1.C来设计烘干机控制系统!第3章控制系统的硬件设计3.1 电器元件的选择P1.C控制系系统的硬件选择主耍包括可编程控制器的选型、电源模块的选型、接触器、输入/输出的开关量和按钮的选择等。下面分别对其一一进行分析选择各电罂元件的型号。3.1.1 可编程控制器(P1.C)的选型A、可编程序控制物理结构的选择根据物理结构,可以将可编程序控制器分为整体式和模块式,整体式每一I/O点有平均价格比模块式的便宜,小型控制系统一般使用整体式可编程序控制器.根据烘干机的控制要求可选用整体式可编程序控制器。如三菱公司生产的FX,系列可编程序控制器。B、可编程序控制器

7、I/O点数的确定确定I/O点数时,应准确地统计出被控设备对可编程序控制器输入/输出点数的总需求,在此基础上,应留有10%20%的裕量,以备今后对系统改进和扩充时使用。可选用FXMOMR-Oo1.型号,即I/O点数为IO个、基本堆元、维电潺输出型。Cx存储容量的选择初步估算,对于仅需开关量控制的系统,将I/O点数乘以8,就是所需的存储器的字数,这一要求一般都能满足。对于此烘干机设计控制电路总电源开关S1,手动/自动切换开关SA2,一个启动按钮SB1.,一个预停按钮SB2,手动加热按钮SB3,手动通风按钮SB4,电源启动按钮SB5,电源停止按钮SB6,电接点温度计TJ,热继电器FR,熔断器RJ,电

8、动机M,接触器KM、KM1.KM2所以选择FXIS-IOMR-OOb它的I/O点数为10个,则存储器的容量为80个存储字。3.1.2 输入输出模块的选择可编程控制器输入模块是检测并转换来自现场设备的高电平信号为机器内部电平信号。由丁这是工业环境下进行,主电路采用交流电源供电,由T该工艺环境温度不高,干扰因素也少,故采用与主电路相同的交流电源供电,并采用220V电压供电,输出模块的任务是将机器内部信号电平转换为外部过程的控制信号。烘干机采用继电罂输出模块。3.2 电动机、电气控制线路设计FU手动/自动E1.RFX1.s-10KR-001SASA2SB1.自动J三手动加热手动通风图2总电路图本原理

9、图有两个线圈:KM.KM1.、KM2、其中KM1.是控制升温的线圈,KM2是控制通风的线图,是为外部电源输入线圈如上图所示,当SA2I折开时,按下SB1.时,KM1.线圈得电,KM1.的常开触点闭合使的电热丝通电升温.KM1.断电后,KM2的线圈得电.KN2的常升触点闭合使的通风机工作。当SA2闭合时,即手动操作的时候,当按下SB3时,KvI线圈通电,RM1.的常开触点闭合使的电热丝通电升温,松开SB3时,升温结束:当按下SB4时,KM2线圈通电,KM2的常开触点闭合使通风电机启动,松开SB4时,通风结束。用到这两个线网图中SA是外部线路停止开关。FR是热维电器起到断电保护作用。熔断器FU起到

10、过电流保护的作用。3.3 P1.C的I/O接线图根据顺序功能图和电气原理图,考虑到有效的利用可编程控制器的资源,对输入点数敢必须要很好的考虑。需要的输入信号的点主要有手动/自动切换开关S2,一个启动按钮SB1.,一个预停按钮SB2,手动加热按钮SB3,手动通风按钮SB4,电接点温度计TJ,可知输入点共有6个。加上输出点包括升温、通风。可知需要选择的P1.C型号为FXIS-IOMR-Oo1,这样我们便可以设计出I/O接线图.FXIS-IOMR-Oo1.SebSA2SB1.W(9手动加枪SB2手动IS风图3P1.C的I/O接线图第4章控制系统程序设计4.2顺序功能图设计及过程分析根据烘干机控制系统

11、的要求设计出顺序功能图如下:图5顺序功能图其过程分析如卜;、升温当需要干燥的物品放入烘干机内,按卜.启动按钮SB1.M1.加热器通电,烘房加热升温。(2)、停止加热当烘房的温度升至需要温度时,电接点温度计的接点闭合(TJ为0N),使得M1.断电(加热器停止加热),同时定时器TO得电,定时器TO设定的时间为Imiru(3)、通风机启动当第2步的定时器TO定时的时间到后使得通风机M3得电,通风机M3启动,同时定时器T1.得电,定时器TI设定的时间为5min.(4)、通风机停止或升温当第3步的定时器TI定时的时间到后,如果温度低丁需耍温度,则返回到M1.升温,如果电接点温度计的节点依然闭合(TJ为O

12、N),则通风机停止,即通风机M3断电,同时定时器T2得电,定时器T2设定的时间为2min.(5)、是否重复启动通风机当定时器T2定时的时间到后,判断烘房温度是否低于需要温度,温度低于需要温度(XI为OFF)则返回到M1.,如果不低于需要温度(即X1.为ON)且预停按钮未闭合,则重复第3、第4步,若预停按钮闭合,则返回初始步V0。、停止按卜除止按钮SB2,只有在当前工作周期的操作结束后,才快止操作,停止在初始状态。4.1 设计生程序4.2 设计公用子程序4.3 设计手动工作方式子程序4. 1自动程序设计4.1 主程序设计图6主程序的梯形图通过10O触点的接通/闭合状态,来分别进行手动子程序/自动

13、子程序的调用。4.2 设计公用子程序图6公用子程序的梯形图在公用子程序中加入了预停程序,其操作过程:按下预停按钮SB2后,10.4动作,控制烘干机启动的10.3在运行完这一轮的程序循环后断开。急件程序操作过程:按下583后,10.5动作,控制烘干机启动的10.3立即断开。通过上述过程可实现预停和急停的功能4.3 设计手动工作方式子程序IIOSHOQQ1QOOPI1/I1/IC)IO.7Q0.0QOI1.I11IC)图6手动程序的梯形图手动程序操作过程:SA拨至手动挡处时:按下SB4进行手动升温,10.6作用,KM1.线圈开始触发升湿:为r避免与其他动作同时作用,11.0(温度反馈)和Q.01(

14、通风)此时断开。按下SB5进行手动通风,10.7作用,KM2线圈开始触发通风效果,为了避免同与其他动作时作用,Q0.1(通风)此时断开.利用以上程序,可以实现手动控制。4.4自动程序设计MO4T39TONINS二M2.0HOIOIMOOM20IMO41.HI-1.o)MO5MO2R)T40TONPT100m;MOII19M03R)1MO3IIOMQ5MO41.R)M0.31.R)I(Mm2M03S)I1.OM04I-1P11.0MO4T391H-R-II,H-pHHyC:)ItOM2O102M01JI1/11IO1.R)H-p9MQ51.O)1图7自动程序的梯形图自动程序操作过程:当开关SA拨至连续挡时:按卜SBI,常开触点【0.0闭合,此时启动烘干机,KM1.作用升温至所需温度后停止加热,运用接通延时定时器可以实现升温后延迟Imin后接着KM2作用通风:通风5min后通风机停止2min,然后再启动通风机停止,若低于所需温度则继续循环进行。4.6元件清单输名称符输名称符号型号XO至动/自动切换SA2继电器KM1.C.I12-100X1.启动按钮SB1.Y1.维电器KM
