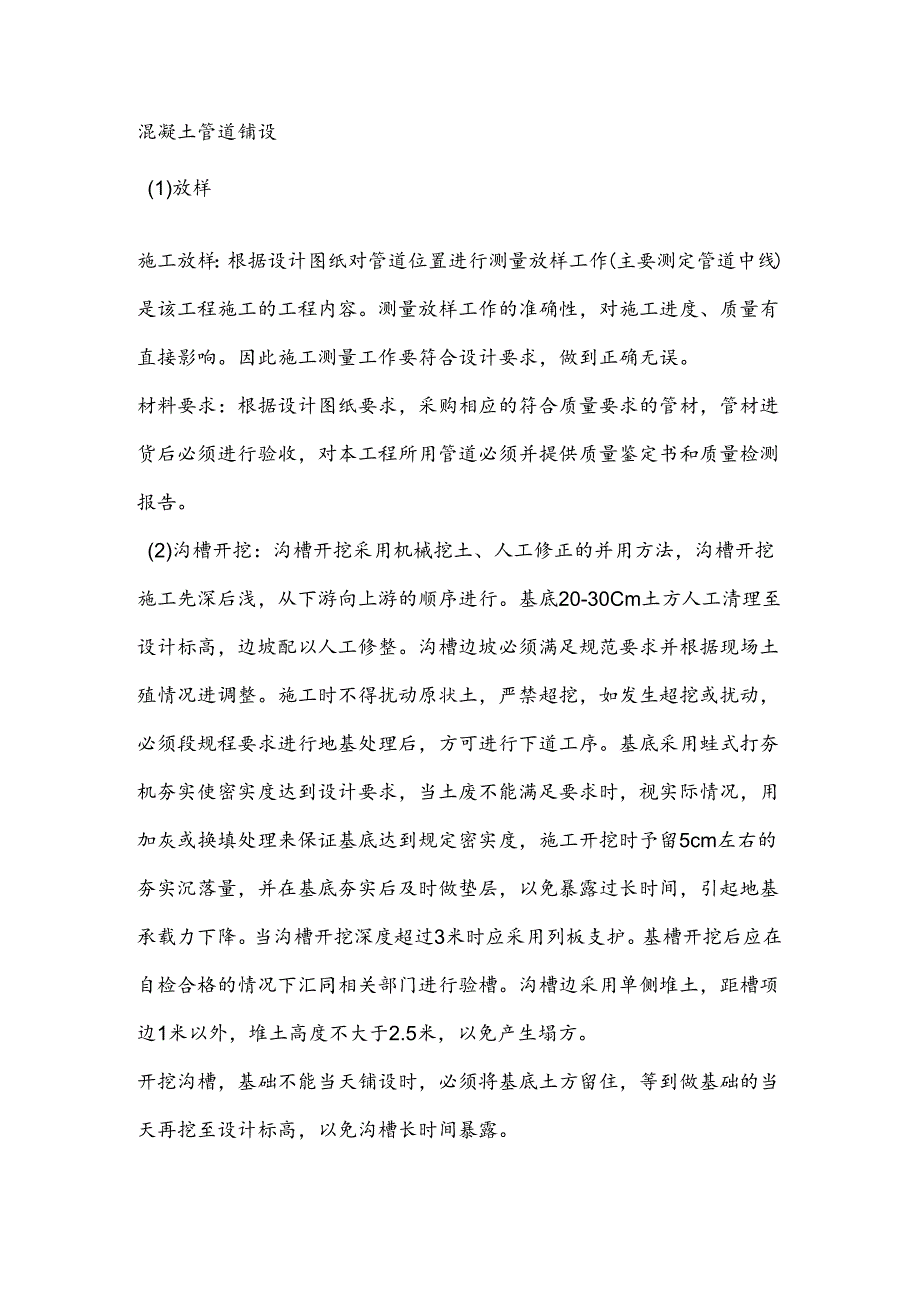

1、混凝土管道铺设(1)放样施工放样：根据设计图纸对管道位置进行测量放样工作(主要测定管道中线)是该工程施工的工程内容。测量放样工作的准确性，对施工进度、质量有直接影响。因此施工测量工作要符合设计要求，做到正确无误。材料要求：根据设计图纸要求，采购相应的符合质量要求的管材，管材进货后必须进行验收，对本工程所用管道必须并提供质量鉴定书和质量检测报告。(2)沟槽开挖：沟槽开挖采用机械挖土、人工修正的并用方法，沟槽开挖施工先深后浅，从下游向上游的顺序进行。基底20-30Cm土方人工清理至设计标高，边坡配以人工修整。沟槽边坡必须满足规范要求并根据现场土殖情况进调整。施工时不得扰动原状土，严禁超挖，如发生超
2、挖或扰动，必须段规程要求进行地基处理后，方可进行下道工序。基底采用蛙式打夯机夯实使密实度达到设计要求，当土废不能满足要求时，视实际情况，用加灰或换填处理来保证基底达到规定密实度，施工开挖时予留5cm左右的夯实沉落量，并在基底夯实后及时做垫层，以免暴露过长时间，引起地基承载力下降。当沟槽开挖深度超过3米时应采用列板支护。基槽开挖后应在自检合格的情况下汇同相关部门进行验槽。沟槽边采用单侧堆土，距槽项边1米以外，堆土高度不大于2.5米，以免产生塌方。开挖沟槽，基础不能当天铺设时，必须将基底土方留住，等到做基础的当天再挖至设计标高，以免沟槽长时间暴露。(3)基础垫层：垫层采用砂垫层，基础垫层施工前会同

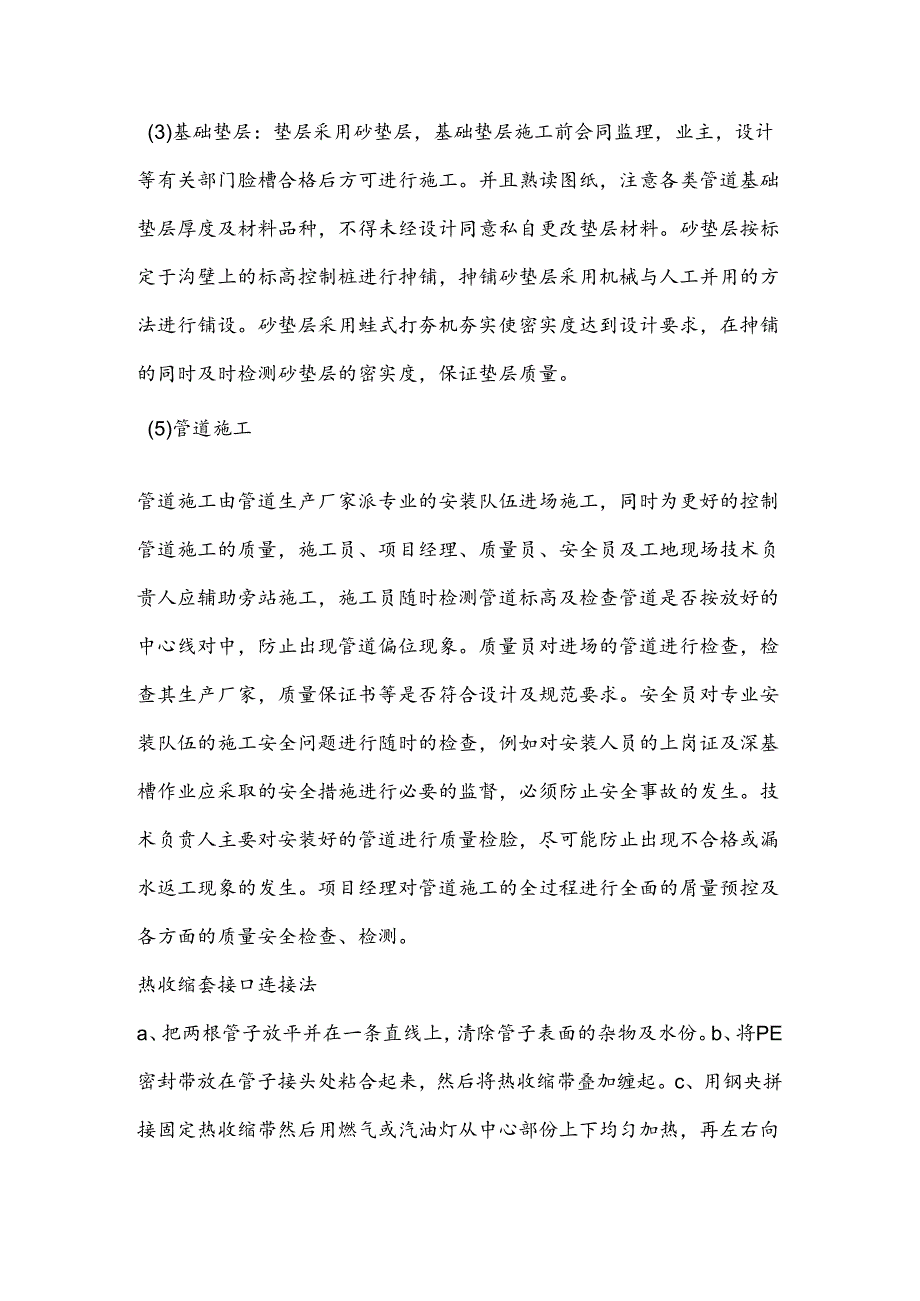

3、监理，业主，设计等有关部门脸槽合格后方可进行施工。并且熟读图纸，注意各类管道基础垫层厚度及材料品种，不得未经设计同意私自更改垫层材料。砂垫层按标定于沟壁上的标高控制桩进行抻铺，抻铺砂垫层采用机械与人工并用的方法进行铺设。砂垫层采用蛙式打夯机夯实使密实度达到设计要求，在抻铺的同时及时检测砂垫层的密实度，保证垫层质量。(5)管道施工管道施工由管道生产厂家派专业的安装队伍进场施工，同时为更好的控制管道施工的质量，施工员、项目经理、质量员、安全员及工地现场技术负贵人应辅助旁站施工，施工员随时检测管道标高及检查管道是否按放好的中心线对中，防止出现管道偏位现象。质量员对进场的管道进行检查，检查其生产厂家，
4、质量保证书等是否符合设计及规范要求。安全员对专业安装队伍的施工安全问题进行随时的检查，例如对安装人员的上岗证及深基槽作业应采取的安全措施进行必要的监督，必须防止安全事故的发生。技术负贲人主要对安装好的管道进行质量检脸，尽可能防止出现不合格或漏水返工现象的发生。项目经理对管道施工的全过程进行全面的屑量预控及各方面的质量安全检查、检测。热收缩套接口连接法a、把两根管子放平并在一条直线上，清除管子表面的杂物及水份。b、将PE密封带放在管子接头处粘合起来，然后将热收缩带叠加缠起。c、用钢央拼接固定热收缩带然后用燃气或汽油灯从中心部份上下均匀加热，再左右向外进行加热。使热收缩带完全收缩坚固在管子上，施工

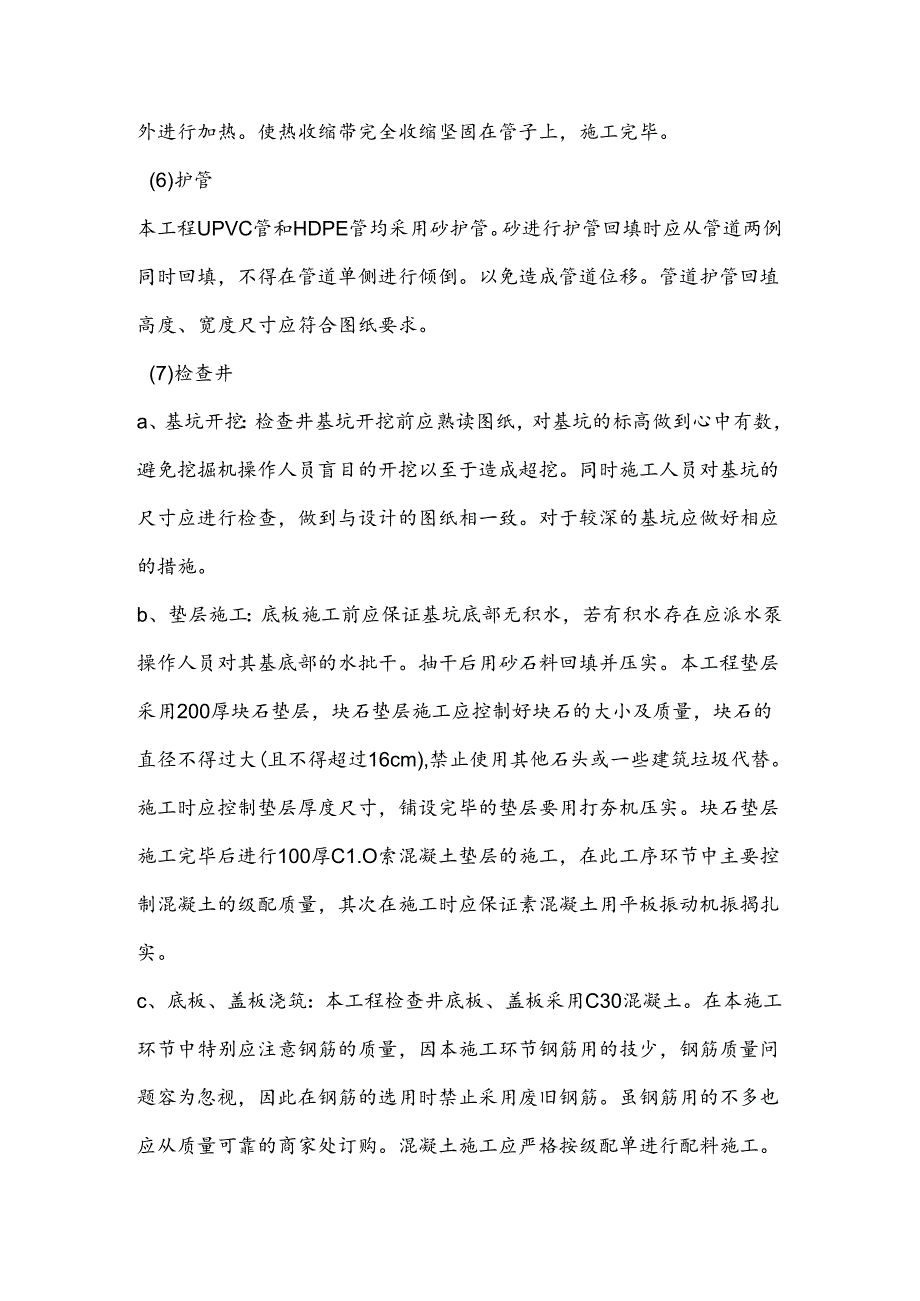

5、完毕。(6)护管本工程UPVC管和HDPE管均采用砂护管。砂进行护管回填时应从管道两例同时回填，不得在管道单侧进行倾倒。以免造成管道位移。管道护管回埴高度、宽度尺寸应符合图纸要求。(7)检查井a、基坑开挖：检查井基坑开挖前应熟读图纸，对基坑的标高做到心中有数，避免挖掘机操作人员盲目的开挖以至于造成超挖。同时施工人员对基坑的尺寸应进行检查，做到与设计的图纸相一致。对于较深的基坑应做好相应的措施。b、垫层施工：底板施工前应保证基坑底部无积水，若有积水存在应派水泵操作人员对其基底部的水批干。抽干后用砂石料回填并压实。本工程垫层采用200厚块石垫层，块石垫层施工应控制好块石的大小及质量，块石的直径不得
6、过大(且不得超过16cm),禁止使用其他石头或一些建筑垃圾代替。施工时应控制垫层厚度尺寸，铺设完毕的垫层要用打夯机压实。块石垫层施工完毕后进行100厚C1.O索混凝土垫层的施工，在此工序环节中主要控制混凝土的级配质量，其次在施工时应保证素混凝土用平板振动机振揭扎实。c、底板、盖板浇筑：本工程检查井底板、盖板采用C30混凝土。在本施工环节中特别应注意钢筋的质量，因本施工环节钢筋用的技少，钢筋质量问题容为忽视，因此在钢筋的选用时禁止采用废旧钢筋。虽钢筋用的不多也应从质量可靠的商家处订购。混凝土施工应严格按级配单进行配料施工。同时应做好试块的取样、养护工作。d、曲筑井室、井筒砌筑检查井之前，黄砂过筛
7、，席一块清理，并在砌筑前几小时用水充分湿涧，以利于粘结。砖砌筑必须错缝，且灰缝不大于ICm,小于O.8cm,保证座浆要饱满（砌筑时应注意设计图纸中管道的位置布相，井角砖应砌成齿形互相衔接，以增强砌体的牢固，物体如当天不能砌筑完成，第二天砌筑前必须在已经砌好的物体上洒水，以利粘结（落底检查井方形井室砌筑好过后，再盖上事先预制好的盖板，然后砌筑井筒）。最后进行井座、井盖的安装（在安装井座、井盖之前，对检查并砌体部分标高进行反核，并确认其是否符合设计标高，如还未到设计标高，应继续砌筑，直到砌体砌筑高度加井座、井盖与路面平）。钢筋混凝土顶板及井座应在施工前半个月预制好，预制的构件应保证其质量合格，不得
8、使用达不到设计强度要求的预制构件。污水管（给水管）的排气阀井、排泥阀井和污水管的阀门井施工方法大致同检查并施工方法，在施工时应注意控制注意的是井的直径大小、垫层类型及标高。各类阀门的安装工艺及方法参照现行标准图籍、设计规范要求进行施工（8）雨水口：雨水口垫层饰设IoCm厚碎石垫层，铺设前基底应保证无积水，（有积水时，应设置一处排水坑，半儿导流）再进行井底板浇筑，底板采用C15混凝土，待底板达到一定强度后，进行砌体施工，施工前保证碍块充分湿泄，施工时应注意物体砂浆的饱满，并按图纸管道位置安管，砌体一侧应注意，留高侧石安砌高度，以免砌好后再拆除，影响工程进度，最后安装兔子、篦座，同样在安装前应注意
9、对砌体标高的控制。(9)闭水试脸：为确保管道施工安装质量，管道在回土以前均需做闭水试脸，检查管道及检查井渗水是否在规定允许值内。a、管头封堵：将试险段管道的下游及上游检查井的进水管给予封堵，封堵采用砖砌水泥砂浆抹面，然后利用上游检查并进行闭水。b、注水：试脸管段从上游井注水，待管段注满水后，经24小时浸泡，使管壁充分吸水，使水位下降稳定。c、试验：试的水位，应为试睑管段上游管内顶以上2米，如上游管内顶至检查井口的高度小于2米时，试验水位可至井口为止。试脸观察时间不得少于30分钟，然后记录检查井的水位下降高度，计算出实际渗水量，然后与允许渗水量相比按，小于允许值则试脸合格，大于允许值则需检查原因
10、。找出问题所在，进行处理。(10)沟槽回填1、回填注意事项a、回填必须在管道所有庶蔽工程监理嘀认及管道闭水试脸合格后进行，同时管道基础也应达到一定的强度。b、回填顺序应按沟槽排水方向由高向低分层进行，以保证排水畅通，并在两侧同时下土均匀夯实，以防管道移位。C、回土高度应配合检查井的砌筑，不使泥水流入井内，当土回至地面而检查并尚未盖上时，井口的四周要作好土提，并应高出地面20厘米。2、回填碾压回填时，槽内不得有积水，并分层夯实，每层松铺厚度不大于20厘米，并掌握最佳含水量，土过干时可适当洒水，过湿时，应晾酒或换土，用木夯打击密实，使其达到密实度要求。管顶50厘米以上部分，回填时用蛙式打夯机分层夯
11、实，每层松铺厚度不超过30厘米，并掌握最佳含水量，土过干或过湿，分别予以适当酒水和晾晒。使其达到规定密实度要求。3、回填土质量标准a、在管顶以上500燃米以内，不得回埴大于100强米的石块，砖块等杂物。b、回埴时，槽内应无积水，不得回填淤泥、腐植土、冻土及有机物质。橡胶图接口作业接口前先将承口插口表面清理干净在接口第二与第三波纹之间安装橡胶图插入向为流水方向挖土安装与回填控制底深不得超挖或扰动原状土层防止槽底受水浸泡管道基础必须采用砂砾垫层基础一般土质厚度为0.1M对软土地基不小于O2M下管根据管径大小确定用人或机械将管材放入沟槽下管时必须采用可靠的吊具平稳下沟不得与沟壁沟底激,烈碰撞吊装应有两个支掾吊点严禁穿心吊回填时腋角部位应用中砂粗砂填实叁础部位开始到管顶以上0.7M必须要用人回填管顶0.7M以上可采用机械从管道轴线,两侧同时回填夯实
