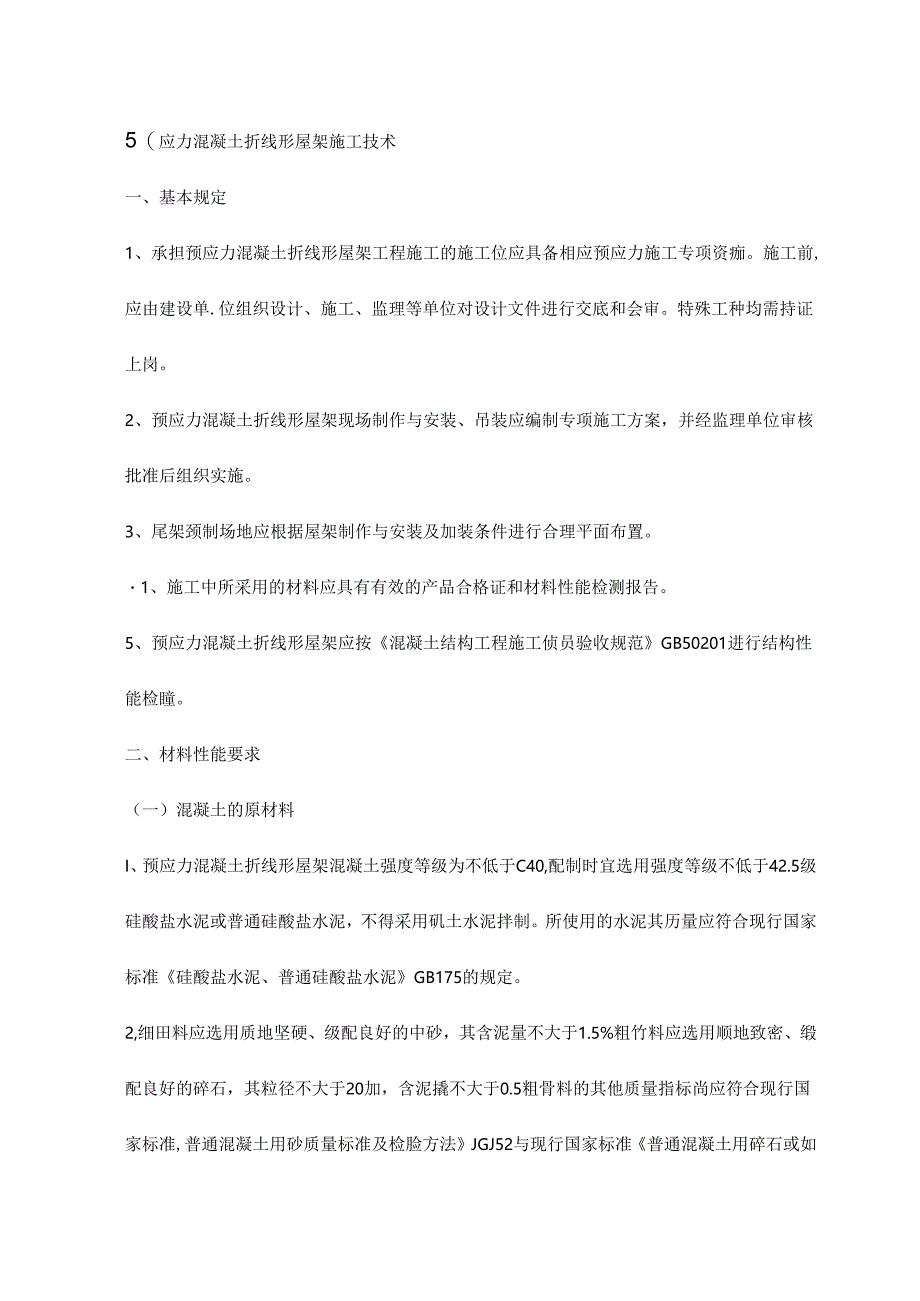

1、5（应力混凝土折线形屋架施工技术一、基本规定1、承担预应力混凝土折线形屋架工程施工的施工位应具备相应预应力施工专项资痂。施工前,应由建设单.位组织设计、施工、监理等单位对设计文件进行交底和会审。特殊工种均需持证上岗。2、预应力混凝土折线形屋架现场制作与安装、吊装应编制专项施工方案，并经监理单位审核批准后组织实施。3、尾架颈制场地应根据屋架制作与安装及加装条件进行合理平面布置。1、施工中所采用的材料应具有有效的产品合格证和材料性能检测报告。5、预应力混凝土折线形屋架应按混凝土结构工程施工侦员验收规范GB50201进行结构性能检瞳。二、材料性能要求（一）混凝土的原材料I、预应力混凝土折线形屋架混凝

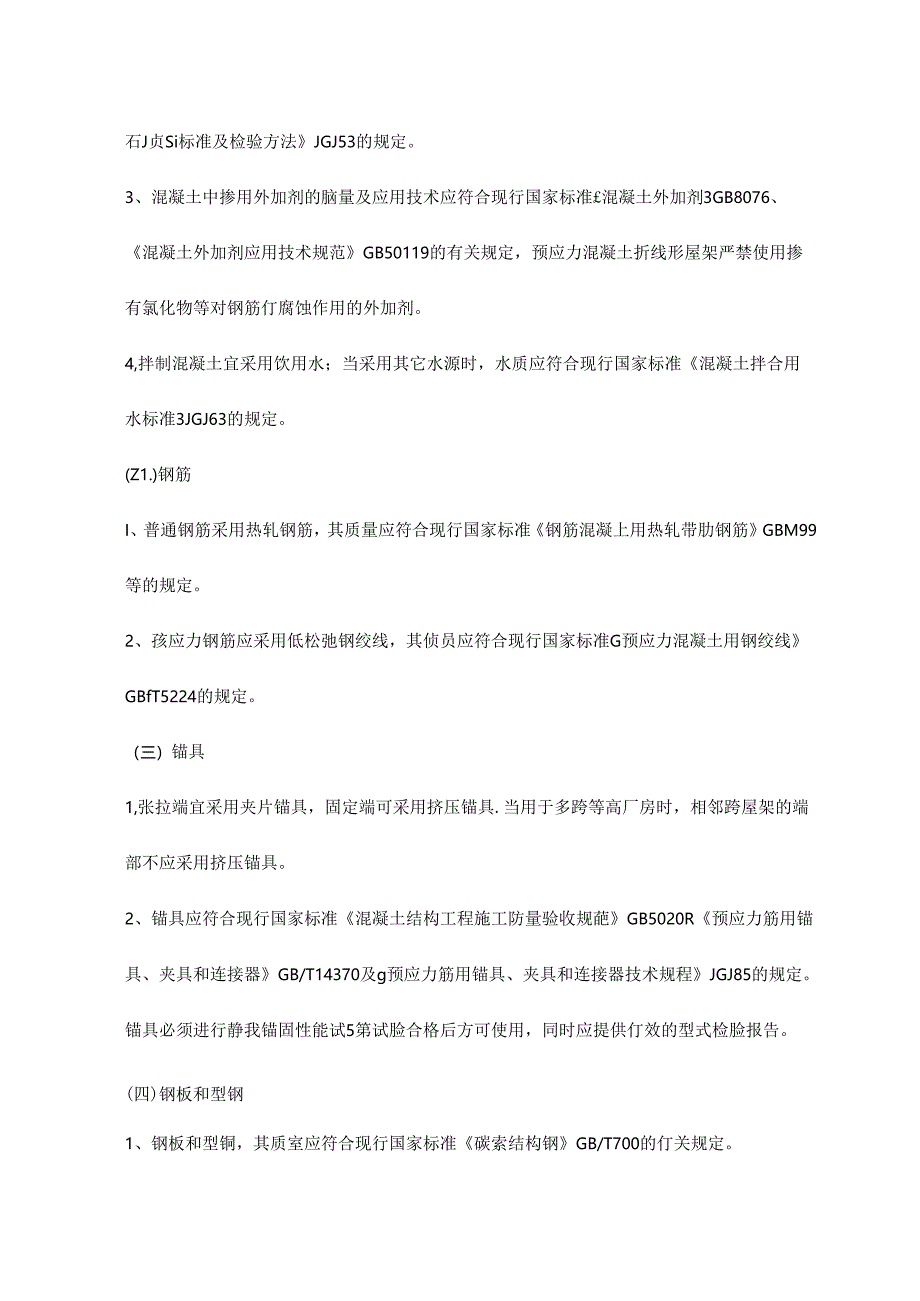

2、土强度等级为不低于C40,配制时宜选用强度等级不低于42.5级硅酸盐水泥或普通硅酸盐水泥，不得采用矶土水泥拌制。所使用的水泥其历量应符合现行国家标准硅酸盐水泥、普通硅酸盐水泥GB175的规定。2,细田料应选用质地坚硬、级配良好的中砂，其含泥量不大于1.5%粗竹料应选用顺地致密、缎配良好的碎石，其粒径不大于20加，含泥撬不大于0.5粗骨料的其他质量指标尚应符合现行国家标准,普通混凝土用砂质量标准及检脸方法JGJ52与现行国家标准普通混凝土用碎石或如石J贞Si标准及检验方法JGJ53的规定。3、混凝土中掺用外加剂的脑量及应用技术应符合现行国家标准混凝土外加剂3GB8076、混凝土外加剂应用技术规范
3、GB50119的有关规定，预应力混凝土折线形屋架严禁使用掺有氯化物等对钢筋仃腐蚀作用的外加剂。4,拌制混凝土宜采用饮用水；当采用其它水源时，水质应符合现行国家标准混凝土拌合用水标准3JGJ63的规定。(Z1.)钢筋I、普通钢筋采用热轧钢筋，其质量应符合现行国家标准钢筋混凝上用热轧带肋钢筋GBM99等的规定。2、孩应力钢筋应采用低松弛钢绞线，其侦员应符合现行国家标准G预应力混凝土用钢绞线GBfT5224的规定。（三）锚具1,张拉端宜采用夹片锚具，固定端可采用挤压锚具.当用于多跨等高厂房时，相邻跨屋架的端部不应采用挤压锚具。2、锚具应符合现行国家标准混凝土结构工程施工防量验收规葩GB5020R预应

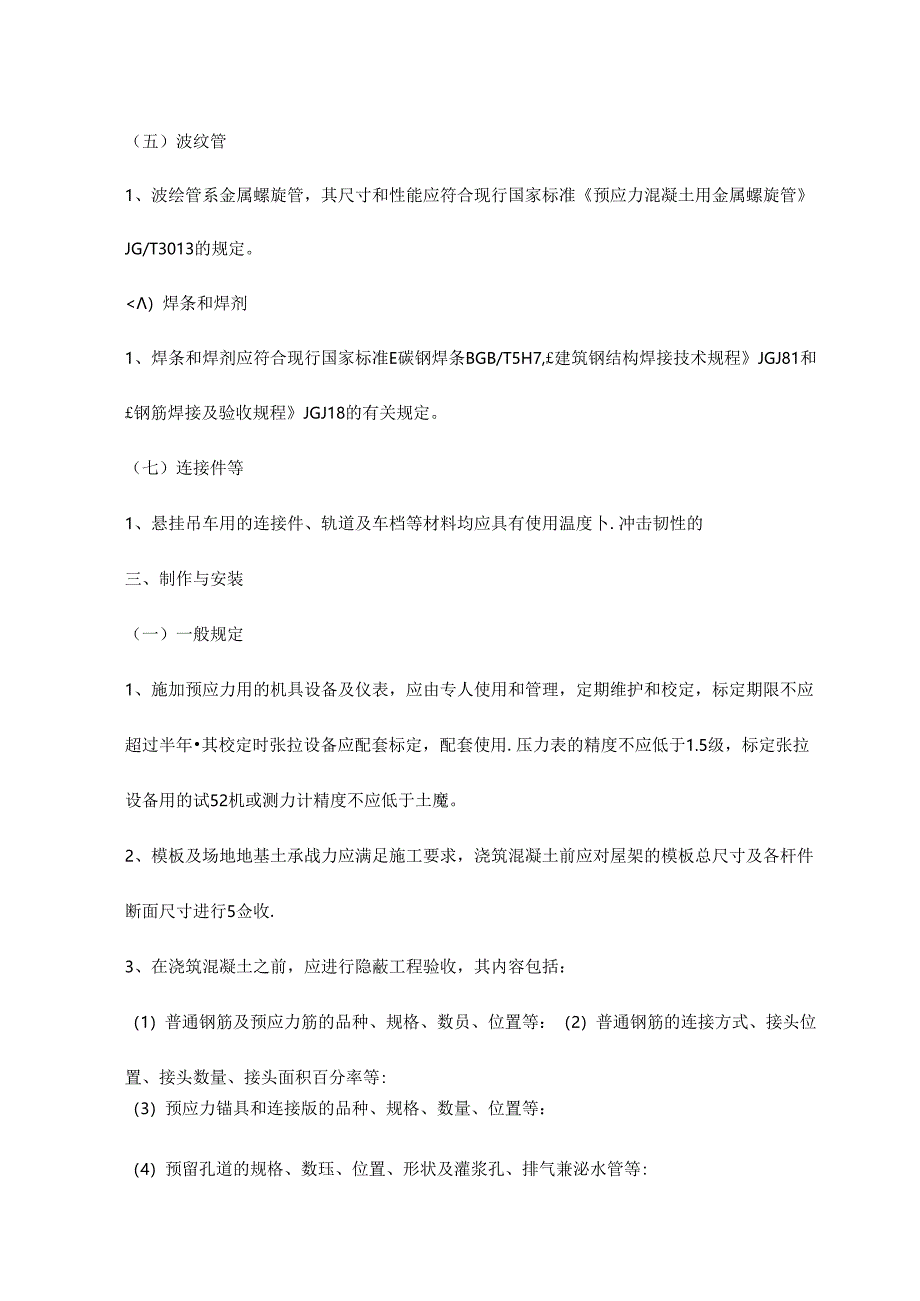

4、力筋用锚具、夹具和连接器GB/T14370及g预应力筋用锚具、夹具和连接器技术规程JGJ85的规定。锚具必须进行静我锚固性能试5第试脸合格后方可使用，同时应提供仃效的型式检脸报告。(四)钢板和型钢1、钢板和型铜，其质室应符合现行国家标准碳索结构钢GB/T700的仃关规定。（五）波纹管1、波绘管系金属螺旋管，其尺寸和性能应符合现行国家标准预应力混凝土用金属螺旋管JG/T3013的规定。）焊条和焊剂1、焊条和焊剂应符合现行国家标准E碳钢焊条BGB/T5H7,建筑钢结构焊接技术规程JGJ81和钢筋焊接及验收规程JGJ18的有关规定。（七）连接件等1、悬挂吊车用的连接件、轨道及车档等材料均应具有使用温
5、度卜.冲击韧性的三、制作与安装（一）一般规定1、施加预应力用的机具设备及仪表，应由专人使用和管理，定期维护和校定，标定期限不应超过半年其校定时张拉设备应配套标定，配套使用.压力表的精度不应低于1.5级，标定张拉设备用的试52机或测力计精度不应低于土魔。2、模板及场地地基土承战力应满足施工要求，浇筑混凝土前应对屋架的模板总尺寸及各杆件断面尺寸进行5佥收.3、在浇筑混凝土之前，应进行隐蔽工程验收，其内容包括：（1）普通钢筋及预应力筋的品种、规格、数员、位置等：（2）普通钢筋的连接方式、接头位置、接头数量、接头面积百分率等:（3）预应力锚具和连接版的品种、规格、数量、位置等：（4）预留孔道的规格、数
6、珏、位置、形状及灌浆孔、排气兼泌水管等:（5）锚固区局部加强构造等；（6）预埋件的规格、数量、位置等。（二）雇架的制作1、屋架制作的工艺流程2,尾架底模的制作应符合下列要求：（1）根据屋架施工制定的方案、屋架预制的平面布置图及叠加预制的层数（不得超过四层）,先籽制作屋架的场地平整，夯实地基，准备好预制台面，并做好排水措施.同时如迭层施工时,每层屋架与屋架间平面和隔离应满足施工要求。（2）在预制台面上,进行屋架1：1的放样，制作屋架底模，底模可用砖砌抹灰胎模，或用木支探架方法。3、钢筋加工的形状、尺寸应符合设计要求。钢筋安装时,受力也筋的品种、级别、规格和数量应满足设计要求。4、便埋件与吊钩规格
7、、数量及位置应符合设计要求。5、模板应满足强度、刚度和稳定性要求。模板几何尺寸应准确，安装应牢固，拼缝应严密。模板配巴要简单，装拆方便和周转使用的要求，模板表面平整、光洁，要涂刷隔离剂，对于砖胎膜或屋面段合面应涂刷高效隔离剂，或抹披2min滑行粉或塑料薄膜隔离。6,孔道波纹管的硕理应符合下列要求：（1）预埋波纹管时，先根据屋架的长度及孔道端部扩张段锥形筒的长度对波蚊管卜.料，对连接管要根据连接头下料，每根管长为60cm,连接时波纹管旋转进去，然后用胶带轧紧连接处，防止浇筑混凝土时水泥浆注入管内，引起堵管；（2）波坡管在钢筋骨架绑扎好后，从下弦的端穿向另端，在每隔60Cm的位置上用井字钢筋架固定
8、波纹管，井字架用铁丝绑扎在推筋上，确保波纹管位置正确，孔道控制点登向位置允许偏差为5mm,并宜在波纹管内预置010E塑料管，混凝土浇筑后，清理孔道后拔出：（3）孔道端部扩张段锥形筒与波纹管连接处，用一根50三1的钢管从孔道端部进入波纹管50三以上，交接处用胶带封住。在外露钢管的端部焊接二根钢筋，以使在浇筑混凝土后，可定时旋转钢管，不让混凝土与钢管粘住.终凝后拔出钢管成孔：（4）根据灌浆孔的位置在波纹管上开口，用带嘴的塑料弧形压板与海绵垫片覆盖并用铁丝扎牢，在接外径20m内径16三的塑料管，核管垂直向上延伸至屋架下弦底部,在模板只开25E洞口，超出模板20Omm为防止浇筑混凝土时聘塑料管压麻，管
9、内临时衬有钢筋，浇筑后再拔出。7、屋架混凝土的浇筑应符合下列要求：（1）混凝上采用商品混凝上或现场机械搅拌，严格控制配合比和塌落度：（2）灌注混凝土从一端向另一端顺序进行一次浇筑完，不用施工缝。由于屋架卜弦及其端部预埋件多，口钢筋密集，应采用咖301.三或带片状振动棒振捣密实，振捣过程中不得碰报波纹管；（3）混凝土浇筑后应及时覆盖保湿养护：（4）迭必施工时，下U混凝土强度达到设计强度等级的30%以上时方可进行上届施工；并线凝前混凝土表面进行一次压光；（5）冬期停止浇筑混凝土施工。（三）屋架预应力的施工1、预应力钢绞线下料长度计第：预应力钢绞线的下料长度应考虑构件内长度，张拉端外伸预留长度,弹性
10、回缩值,张拉设符.钢材品种和施工方法等因素.预应力钢绞线其下料长度1.计算如下式：屋架预应力均为一端张拉，故卜科长度二构件内预应力钢绞线长度-铺垫板厚+夹片式工作锚具厚度+张拉端外露预留长度2、预应力钢绞线的下料与编束：（1）预应力钢绞线的F料应在平整的场地上直线地定出卜.料长度，在卜科场地的两端设宜固定标志，每端有专人负责,切断前应将预应力钢纱线拉直理顺，宜用砂轮割机切断，保证切口规则、无剌头，不得采用电瓠焊切割。预应力钢绞线制作或安装时,不应用作接地线，并应避免焊渣或接地火花的损伤。（2）在预应力束下料的同时做好分区及类型的编号，用20#铁丝绑扎,间距1.Orn一1.5no编束时，应先将钢
11、绞线理顺，并尽量使各根钢绞线松紧一致。3,预应力钢绞线的张拉应符合卜列要求：预应力钢绞线的张拉必须在屋架混凝土强度达到设计强度的10稣后方可进行。（1）预应力钢绞线张拉力根据设计图纸要求确定：（2）预应力铜纹线的张拉顺序：预应力钢绞线张拉可一次张拉到位，对于迭U制作的屋架，应先上以后下层逐房进行张拉。（3）预应力钢纱线张拉伸长量的校核预应力束张拉伸长值A1.可用以下简化式计算:Z=-(5.3.3-1)NP一一预应力束平均张拉力：AP一预应力束铁面面枳；Es一一预应力束弹性模量：1.-预应力束实际长度.预应力筋张拉伸长值的量测，是在建立预应力之后进行.其实标伸长值1.=1.)1.*1.(5332
12、)A1.1.-从初应力至最大张拉力之阊实渊伸长值：1.?一初应力以下的推翼值，可根据弹性范国内张拉力与伸长值成正比的关系推兔确定：A1.C-施加预应力时，后张法预应力构件的弹性压缩值和固定滞锚具厘索引起的预应力筋内缩值：初应力取O张拉时预应力钢绞线的理论伸长值与实际伸长值的允许误差为士6虬如超出范闹，应查明原因并采取措施予以调整，方可继续张拉。(4)张拉过程中应避免预应力筋断裂或滑脱：当发生断裂或滑脱时，断裂或滑脱数量超过同一截面预应力钢绞线总根数的3时，应更换预应力钢绞线重新张拉。4、孔道的濯浆应符合下列要求：(1)灌浆前必须准备齐全灌浆设备，并经试运行其性能良好。主要设备有：灰浆搅拌机、灌
13、浆泵、储浆桶、过滤器、橡胶管和喷浆嘴等。(2)孔道灌浆宜在预应力钢绞线张拉后立即进行。灌浆前孔道应湿润洁净：灌浆顺序宜先灌注下层孔道，并应缓慢均匀地进行。(3)灌浆用水泥浆应采用42.5MPa级普通硅酸盐水泥配制,为了减少收缩，宜掺入膨胀剂及减水剂，具掺量通过试验确定.但水泥浆不得掺入氯化物或其它时预应力筋仃腐蚀作用的外加剂。(4)水泥浆宜采用机械捽制确保搅拌均匀，其水灰比应不大于0.45.搅拌后3h泌水率不宜大于2%,且不应大于跳，泌水应能在24小时内全部重新被水泥浆吸取，水泥浆试块抗压强度不应小于30MPai注：I水泥浆试块一组试件由6个试件组成，试件应标养28天：2抗压强度为一组试件的平
14、均值，当一组成俘中抗压强度最大值与最小值相差超过20%时，应取中间4个试件强度的平均值。(5)灌浆工作应由屋架下弦杆的一端向另一端缓慢均匀地进行，不得中断并排气通顺。在另一端冒出浓浆且封闭排气孔后，应再维续加压0.5MPa0.7MPa,稳压2min0稍后再封闭灌浆孔，每福屋架的全都孔道宜次灌浆完成。(6)孔道灌浆应在常温下进行，当室外温度低于5C时，不应进行孔道潴浆施工。当室外温度高于35*C肘，宜在夜间濯浆。移动屋架时，同条件养护的水泥浆试块强度不宜低于20MPa(7)锚固后的预应力钢绞线外露部分采用砂轮切割机切割，我外露长度不宜少于预应力筋直径的1.5倍，且不宜小于30mm,孔道灌浆后，端
15、部锚具应用C40细石混;疑土封闭，外露预应力筋保护以厚度：处T正常环境时，不应小于20mm,处广易受腐蚀的环境时，不应小于50n,(四)屋架的吊装I、屋架吊装的施工峡序是：起模、扶直、吊开对位、临时固定、校正和最后固定。2、屋架由平卧扶直按下图（以24m屋架为例）进行,并宜采用滑轮装置以保证每个吊点受力均匀.3、扶直时先将吊钩对准屋架平面中心，收紧吊钩后，起重臂稍抬起使屋架脱模。若叠浇的屋架间有严重粘结时，为防止屋架损破，应先用插口撬或钢钎凿等方法，使其上下分开，不能硬拉。为防止爆架在扶直过程中突然下滑而损坏，应在尾架两端搭井字架或枕木垛，以便在屋架由平卧转为竖立后篇屋架搁置其上。4、屋架吊装按下图（以24m屋架为例进行，扶直和吊装时，应设杉杆临时加固上弦口起出必须平稳，勿使屋架受扭或歪IH1.,亦不得急速冲击起吊。吊装尾架时，先将屋架吊离地而50OnIm,然后将屋架吊至吊装位置的1方，升钩将屋架吊至越过柱顶300mm,然后将屋架级降全柱顶，进行对位。屋架对位应以建筑物的定位轴线为准，对位前应事先招建筑物轴线用经纬仪投放在柱顶而上。对位以后，立即固定，然后起重机脱钩。5.第一棉屋架吊装后，必须焊接牢固后用临时支捽固定，雨松开吊点以防屋
