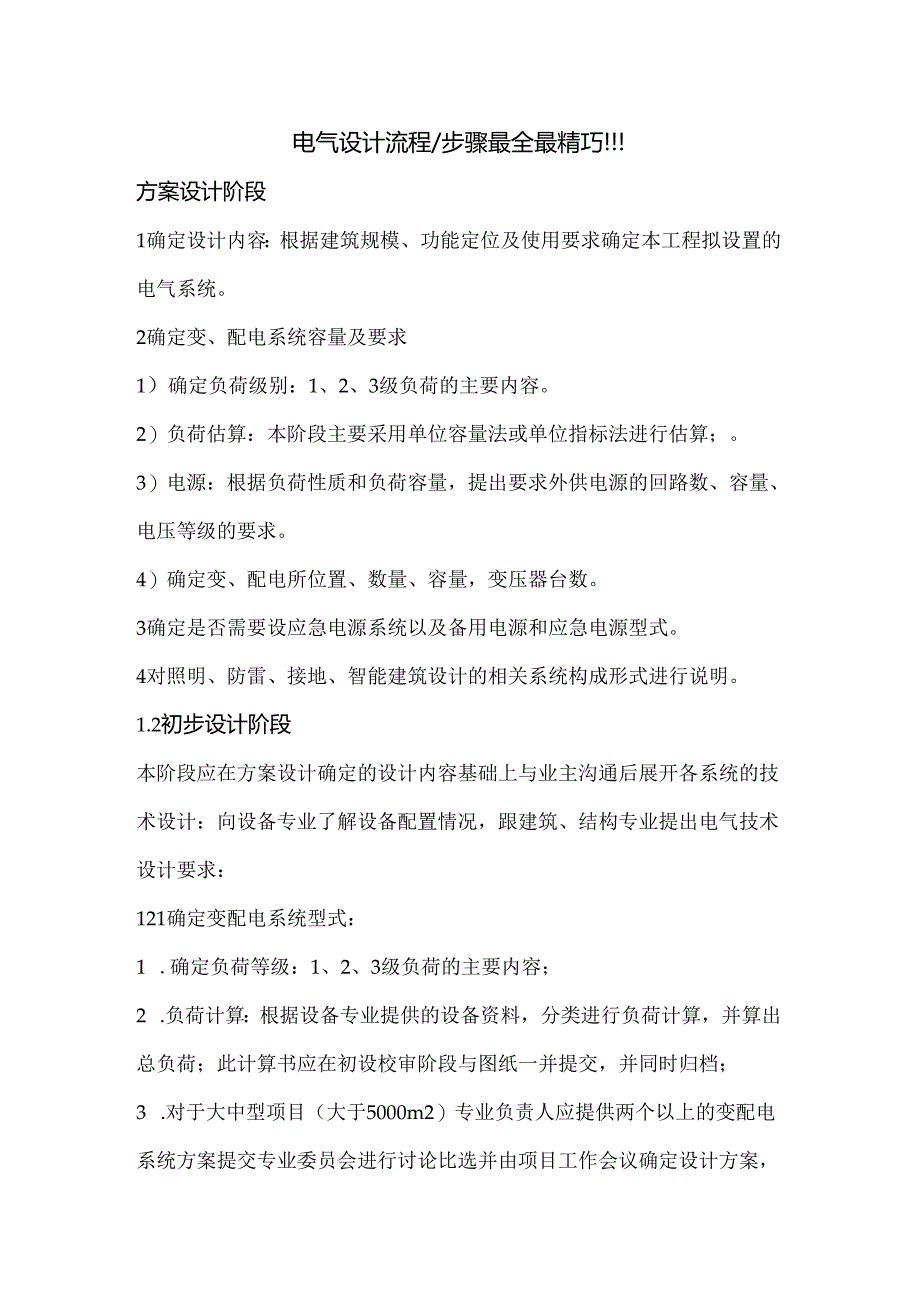

1、电气设计流程/步骤最全最精巧!方案设计阶段1确定设计内容：根据建筑规模、功能定位及使用要求确定本工程拟设置的电气系统。2确定变、配电系统容量及要求1）确定负荷级别：1、2、3级负荷的主要内容。2）负荷估算：本阶段主要采用单位容量法或单位指标法进行估算；。3）电源：根据负荷性质和负荷容量，提出要求外供电源的回路数、容量、电压等级的要求。4）确定变、配电所位置、数量、容量，变压器台数。3确定是否需要设应急电源系统以及备用电源和应急电源型式。4对照明、防雷、接地、智能建筑设计的相关系统构成形式进行说明。1.2初步设计阶段本阶段应在方案设计确定的设计内容基础上与业主沟通后展开各系统的技术设计：向设备专

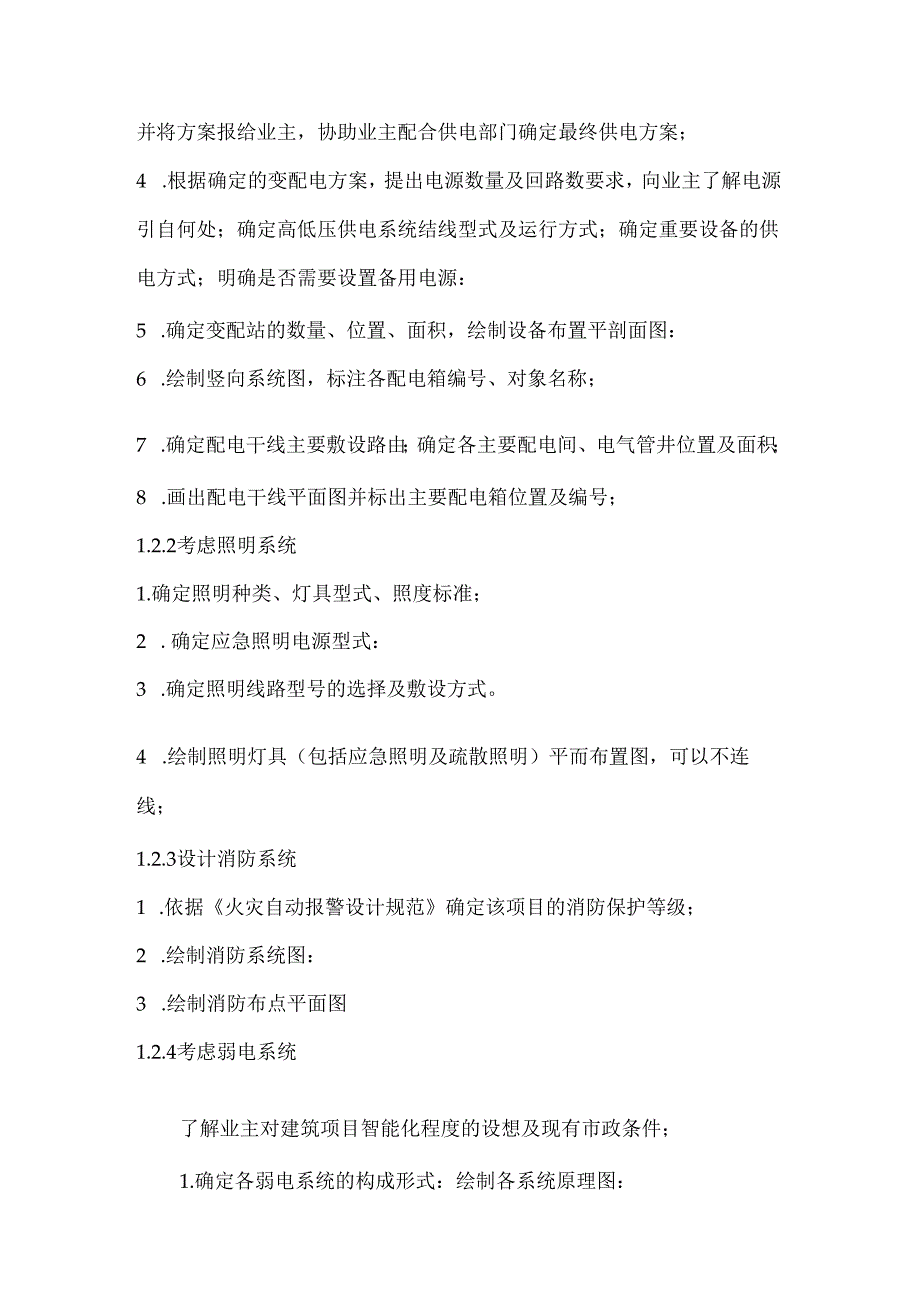

2、业了解设备配置情况，跟建筑、结构专业提出电气技术设计要求：121确定变配电系统型式：1 .确定负荷等级：1、2、3级负荷的主要内容；2 .负荷计算：根据设备专业提供的设备资料，分类进行负荷计算，并算出总负荷；此计算书应在初设校审阶段与图纸一并提交，并同时归档；3 .对于大中型项目（大于5000m2）专业负责人应提供两个以上的变配电系统方案提交专业委员会进行讨论比选并由项目工作会议确定设计方案，并将方案报给业主，协助业主配合供电部门确定最终供电方案；4 .根据确定的变配电方案，提出电源数量及回路数要求，向业主了解电源引自何处；确定高低压供电系统结线型式及运行方式；确定重要设备的供电方式；明确是否
3、需要设置备用电源：5 .确定变配站的数量、位置、面积，绘制设备布置平剖面图：6 .绘制竖向系统图，标注各配电箱编号、对象名称；7 .确定配电干线主要敷设路由；确定各主要配电间、电气管井位置及面积；8 .画出配电干线平面图并标出主要配电箱位置及编号；1.2.2考虑照明系统1.确定照明种类、灯具型式、照度标准；2 .确定应急照明电源型式：3 .确定照明线路型号的选择及敷设方式。4 .绘制照明灯具（包括应急照明及疏散照明）平而布置图，可以不连线；1.2.3设计消防系统1 .依据火灾自动报警设计规范确定该项目的消防保护等级；2 .绘制消防系统图：3 .绘制消防布点平面图1.2.4考虑弱电系统了解业主对

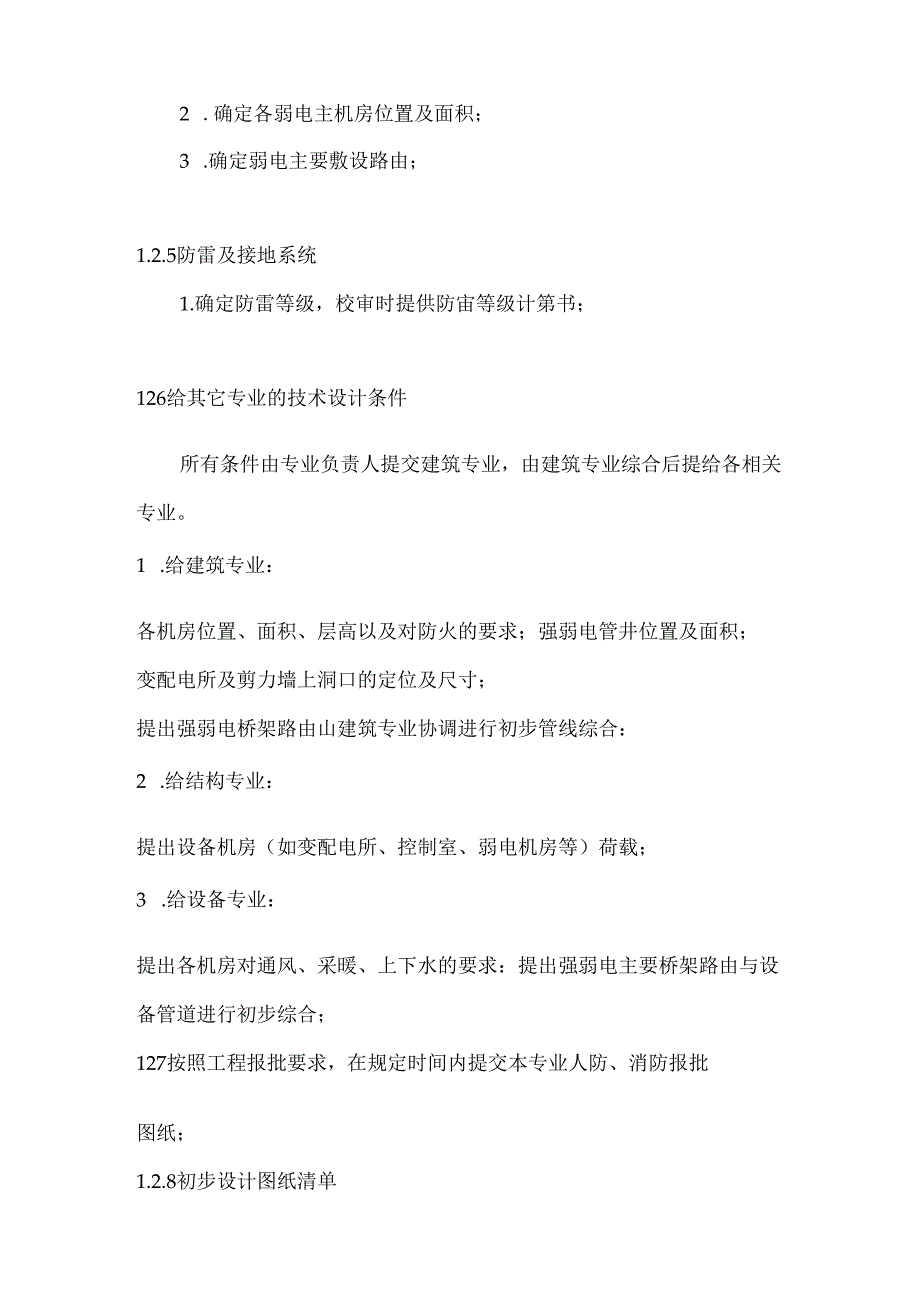

4、建筑项目智能化程度的设想及现有市政条件；1.确定各弱电系统的构成形式：绘制各系统原理图：2 .确定各弱电主机房位置及面积；3 .确定弱电主要敷设路由；1.2.5防雷及接地系统1.确定防雷等级，校审时提供防宙等级计第书；126给其它专业的技术设计条件所有条件由专业负责人提交建筑专业，由建筑专业综合后提给各相关专业。1 .给建筑专业：各机房位置、面积、层高以及对防火的要求；强弱电管井位置及面积；变配电所及剪力墙上洞口的定位及尺寸；提出强弱电桥架路由山建筑专业协调进行初步管线综合：2 .给结构专业：提出设备机房（如变配电所、控制室、弱电机房等）荷载；3 .给设备专业：提出各机房对通风、采暖、上下水的
5、要求：提出强弱电主要桥架路由与设备管道进行初步综合；127按照工程报批要求，在规定时间内提交本专业人防、消防报批图纸；1.2.8初步设计图纸清单初步设计阶段电气专业应包括以下图纸：1 .目录：2 .电气专业初步设计说明；3 .图例表：4 .竖向配电系统图：5 .Ie）KV配电系统图（有变配电所时出）；6 .变配电所平面布置图（有变配电所时出）7 .低压配电系统图及各主要设备机房配电系统图；8 .配电干线平面图及照明灯具布置平面图：9 .火灾H动报警及消防联动系统说明及系统图：10 .消防布点平面图；11 .各弱电系统分项系统图：以上各图纸应达到初步设计深度的要求。电气施工图设计阶段施工图阶段应
6、在初步设计各系统方案基础之上进行深化及完善。1.3.1电气总平面图图（仅有单体时，无此项内容）1 .绘制电力干线总平面图，表达出变配电站位置、容量，线路规格、走向、回路编号，敷设方式，人（手）孔位置；2 .绘制庭院照明平而图:132变配电系统1 .确定负荷等级：1、2、3级负荷的主要内容；2 .负荷计算：对初设计算书进行修正、细化及完善；此计第书应在施工图校审阶段与图纸一并提交，并同时归档；3 .确定变配电方案：电源数量及回路数、引自何处：高低压供电系统结线型式及运行方式：重要设备的供电方式：标出各回路编号及导线规格型号；4 .确定变配站的数量、位置、面积、设备布置：绘制变配电所平、剖面详图：
7、5 3.3低压配电系统1 .绘制竖向系统图，标注各配电箱编号、对象名称、安装容量、标出各回路编号；2 .绘制动力及照明配电系统图：3 .绘制配电平面图：包括线路敷设路由、桥架尺寸定位、各回路编号、配电箱位置；4 .绘制各电气管井大样图；1.3.4照明系统1 .绘制照明平面图：标注灯具型号、容量、安装方式、标高，连接线路并标注回路编号、导线根数；2 .确定应急照明电源型式：3 .说明照明线路的选择及敷设方式。1.3.5消防系统1.确定项目的消防保护等级，绘制消防设计说明：2、平面图，应表达出各弱电系统布点位置、主要桥架敷设路由尺寸及标高、各系统线路布置：3.绘制弱电管井大样图：1.3.7防宙及接
8、地系统1 .按照相应防雷等级绘制屋而防雷平面，如果采用避雷针应在校审时提供避雷针保护范围计算书；2 .绘制接地平面图：当利用自然接地装置时，可不出此图；3 .随图说明防雷等级，各项防雷措施（包括直击雷、防侧击雷、防雷电感应等）、接地装置型式、接地极材料要求、敷设要求、接地电阻要求：4 .说明等电位连接采取的措施，并结合平面图表示清楚：1.3.8给其它专业的技术设计条件所有条件由专业负责人提交建筑专业，山建筑专业综合后提给各相关专业。1 .给建筑专业:变配电所内洞口、地沟的定位及尺寸；强弱电管井的板上及墙上留洞尺寸及定位：进线留管定位及管径、其节点构造做法；所有剪力墙上留洞尺寸及定位，非剪力墙上
9、留洞（大于30Omm之洞口:提出强弱电桥架路由、定位及标高山建筑专业协调进行管线综合：2 .给结构专业：变配电所内洞口、地沟的定位及尺寸、设备基础及预埋件：进线留管定位及管径、其节点构造做法；设备荷载；3 .给设备专业：提出强弱电桥架路由、定位及标高与设备管道进行管道综合；1.3.9图纸清单施工图设计阶段应包括以下图纸：1.首页：2 .目录；3 .电气专业设计说明：4 .图例表；5 .电气总平面图份完整的电气图应包括什么?一份完整的电气图应主要包括：1、图纸总目录2、技术说明3、电气设备平面布置图4、控制系统方框图5、电气原理图A、电气控制柜（箱）外形尺寸图B、电气元件布板图C、电气原理图D、
10、接线端子排图E、设备接线图（或接线电缆表）F、电气元件清单6、电气设备使用说明书这六个部分。2）、图纸总目录是指列出整套电路图中根据表达功能的不同，每一部分的起始页码；便于根据使用情况的不同迅速查找详图。编制时最好占用1页。技术说明是指整套电路图所表达的控制系统的技术说明，这一部分应列出本系统的用电功率要求、主要设备性能指标、系统控制精度、采用的先进技术等。编制时占用1-2页。电气设备平面布置图是指整个系统的每个设备、每个单元在用户现场的实际摆放位置，该图是指导现场设备安装具体位置的唯一依据，制作时可用简易方框图的形式表示，每一部分定位必须准确。编制时必须使用1页图纸来完成。控制系统方框图是指
11、用方框图的形式绘出系统的控制流程，这一部分应该力求准确，因为他是别人读懂电路图的主线和编写P1.C程序的控制思路，也是进行装配时谨防出现重大错误的参照。编制时必须使用1页图纸来完成。电气原理图它包括6个部分，现分述如下：控制柜图该图包括控制柜外形尺寸图，散热风扇安装位置开孔尺寸图，前面板元件开孔尺寸图，柜体颜色，是否带底座、照明灯等。该图绘制时参照机械图绘图规则进行，为了表达清楚每个柜子占用一张图，有几个柜子画几张。元件布版图该图是指控制柜内元器件的安装位置图，它是控制柜施工配线的依据。绘制时必须以每一器件的实际尺寸为依据，必须准确，为了表达清楚每块安装板绘制一张布板图，有几个安装板画几张。电
12、气原理图该图是整个图纸的核心，应按电源的走向或信号的走向以先后的顺序绘出每张图，图纸的大小为A4纸横向使用，图纸标题框等内容应复制本现程给出的“A4纸横向电路图”模版具体绘制方法参照规程的第三部分。接线端子排图该图是组装控制柜的依据，绘制时端子排上必须有每个端子的位置编号、线号、导线的引入引出位置等、需要跨接的端子的位置也要标示出来，该图最好做到每个端子排用1张图。设备接线图该图是控制柜、箱与现场分散设备之间接线的依据，绘制时要标清电缆的起始位置、电缆号、电缆每芯线号、电缆芯数、截面积和长度等同时考虑维修的需要电缆中应留出适当数量的备用线。元器件清单该图是设备采购及柜体装配的依据，绘制表中须包
13、含：序号、元件名称、型号、数量、生产厂家等。使用说明书是指本套电路图所表达的控制系统的使用说明，因另有整套设备说明书，所以这一部分可简单的写出本系统的开关机步骤、使用注意事项、遇到特殊情况的应急处理方法等，根据系统的复杂程度内容可适当增减。化工工艺设计施工图成品文件组成HG/T20519.1-20092.0.1概述化工工艺设计施工图是工艺设计的最终成品，它由文字说明、表格和图纸三部分组成。分提交业主和内部两类文件。见表201。表201施工图成品文件组成序号名称提交业主内部文件备注1图纸目录总则2设计说明（包括工艺、布置、管道、绝热及防腐设计说明）3工艺及系统设计规定工艺系统4首页图工艺系统5管
14、道及仪表流程图工艺系统6管道特性表7工艺系统7设备一览表7工艺系统8特殊阀门和管道附件数据表7工艺系统9设备布置设计规定设备布置10分区索引图设备布置11设备布置图设备布置12设备安装材料一览表设备布.置13管道布置设计规定管道布置14管道布置图管道布置15软管站布置图管道布置16伴热站布置图和伴热表管道布置17伴热系统图管道布置18管道轴测图索引及管道轴测图管道布置19管段材料表索引及管段材料表管道布置20管架表管道布置21设备管口方位图管道布置22管道机械设计规定管机23管道应力计算报告管机24管架图索引及特殊管架图管机25波纹膨胀节数据表管机26弹簧汇总表管机27管道材料控制设计规定管材28管道材料等级索引表及等级表管材29阀门技术条件表管材30绝热工程规定31防腐工程规定32特殊管件图管材33隔热材料
