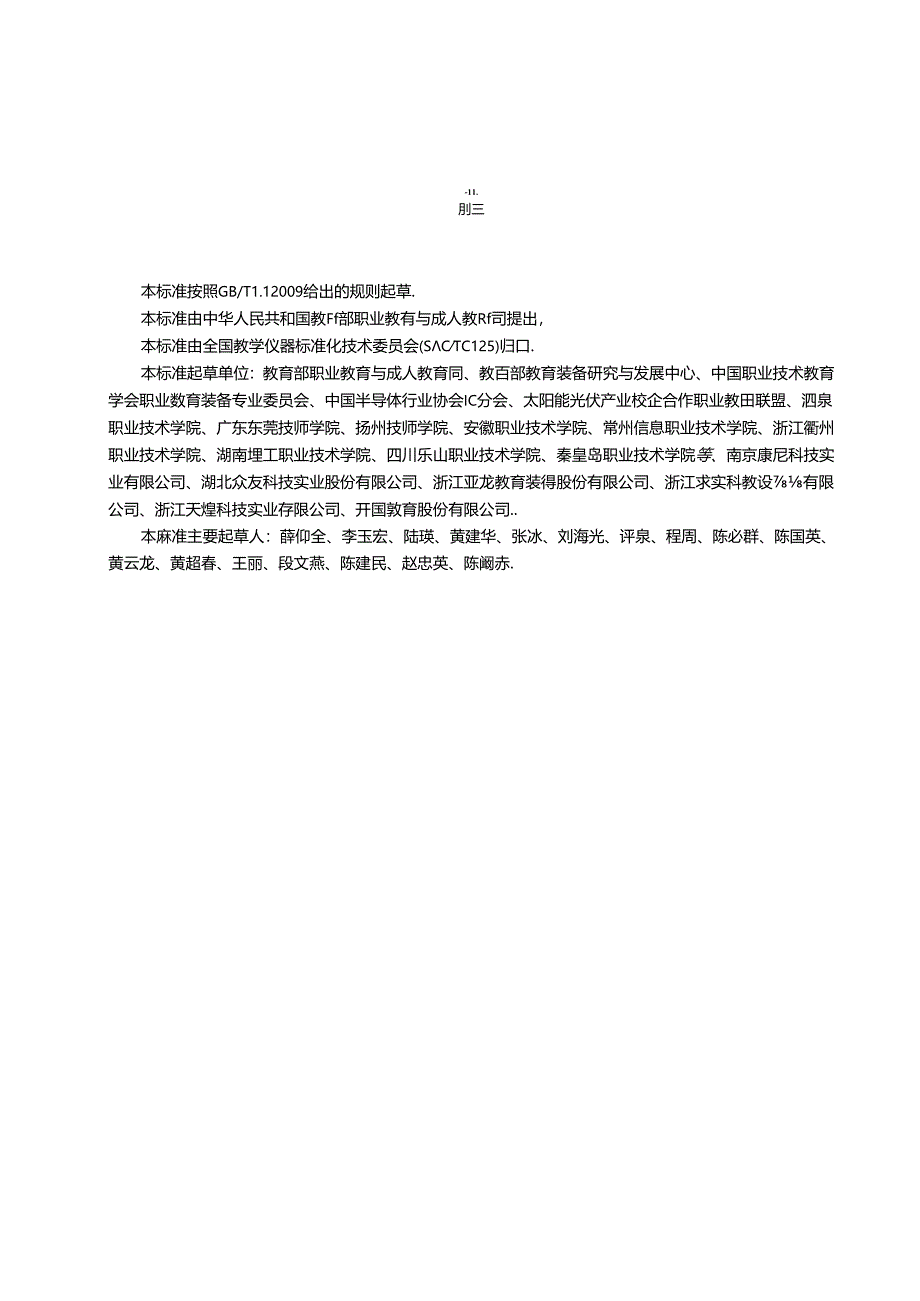

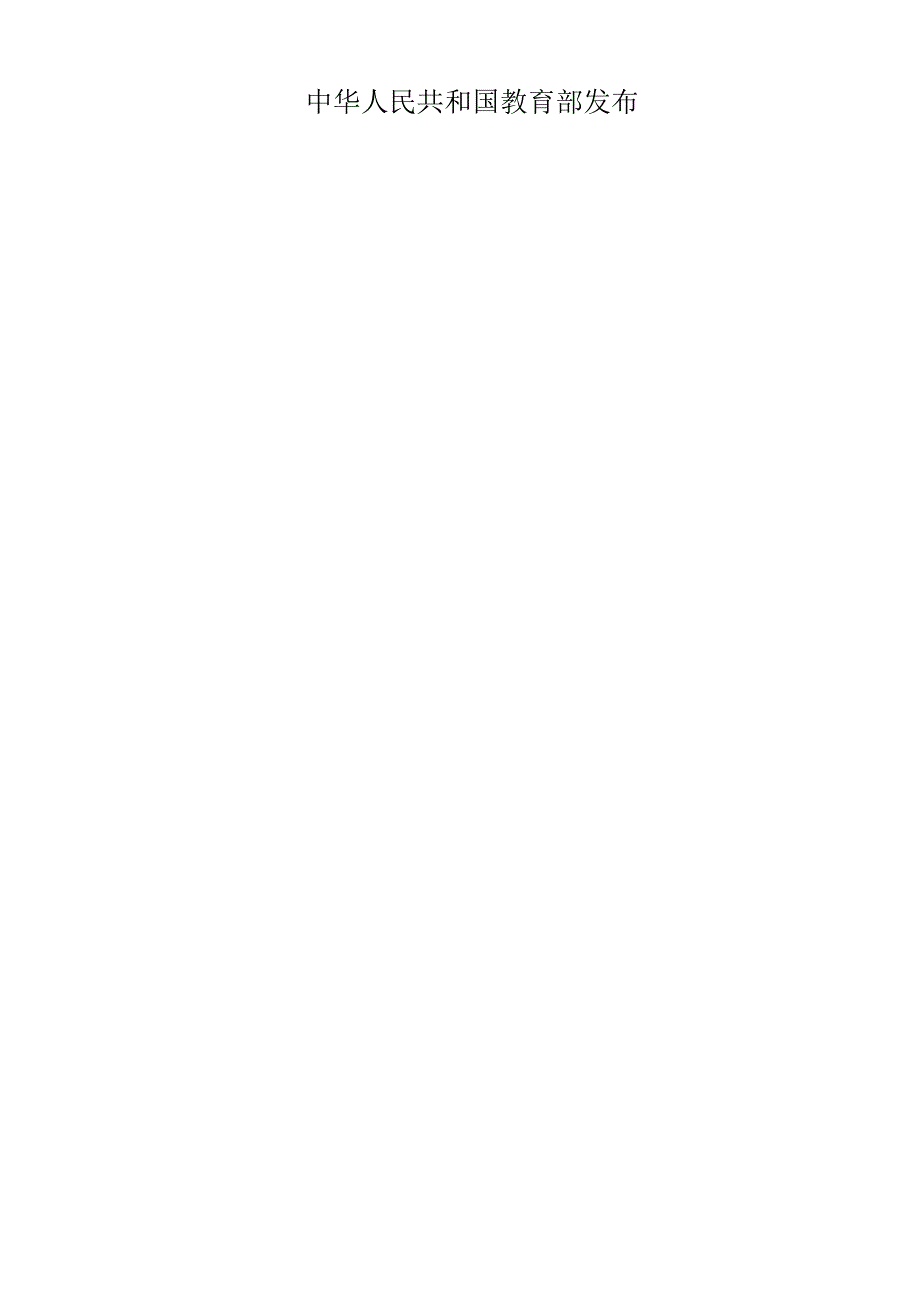

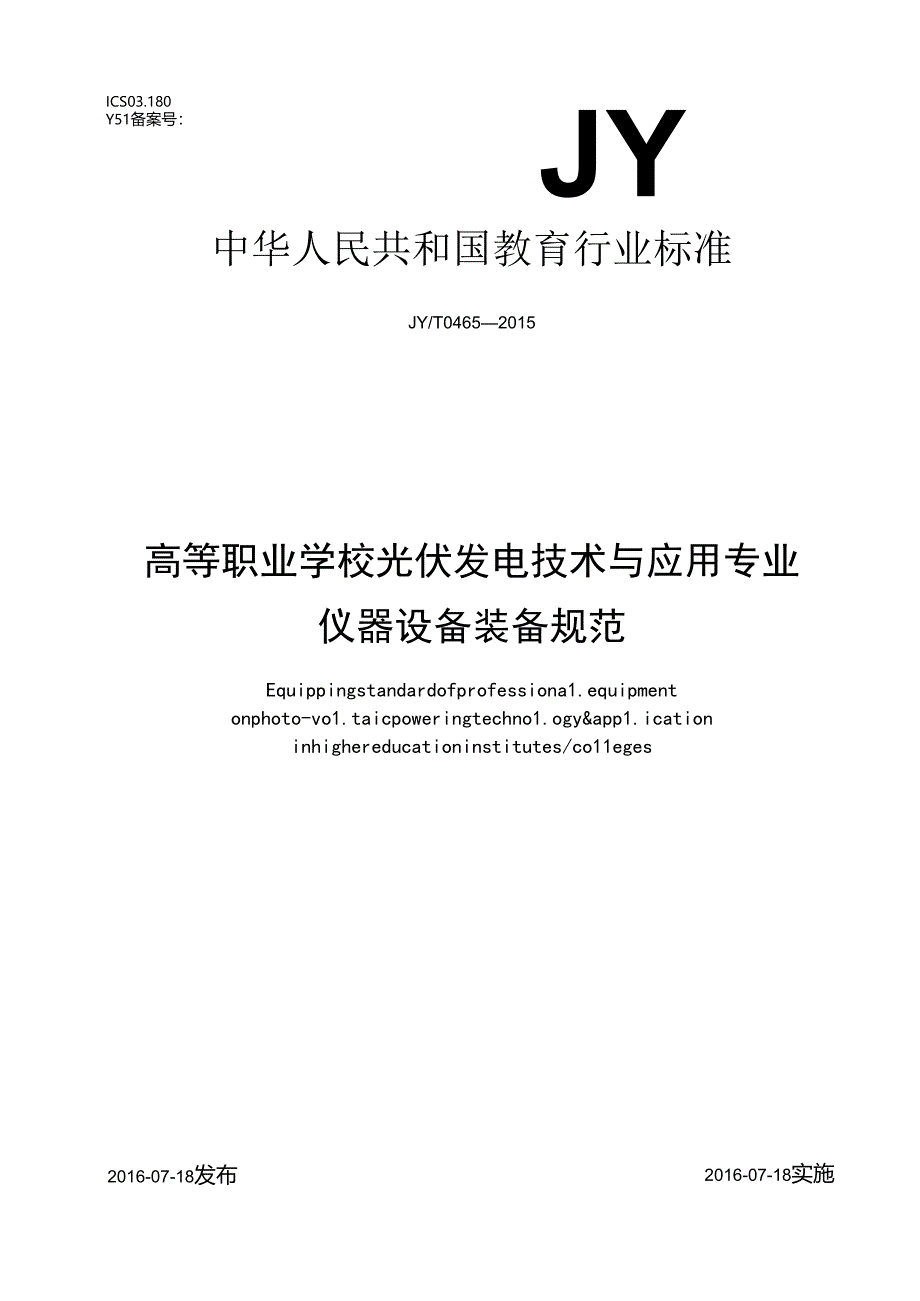

1、ICS03.180Y51备案号：JY中华人民共和国教育行业标准JY/T04652015高等职业学校光伏发电技术与应用专业仪器设备装备规范Equippingstandardofprofessiona1.equipmentonphoto-vo1.taicpoweringtechno1.ogy&app1.icationinhighereducationinstitutes/co11eges2016-07-18发布2016-07-18实施中华人民共和国教育部发布前吉II引言III1范围12现范性引用文件13分类2-1要求2-11.刖三本标准按照GB/T1.12009给出的规则起草.本标准由中华人民共和
2、国教Ff部职业教有与成人教Rf司提出，本标准由全国教学仪器标准化技术委员会(SCTC125)归口.本标准起草单位：教育部职业教育与成人教育同、教百部教育装备研究与发展中心、中国职业技术教育学会职业数育装备专业委员会、中国半导体行业协会IC分会、太阳能光伏产业校企合作职业教田联盟、泗泉职业技术学院、广东东莞技师学院、扬州技师学院、安徽职业技术学院、常州信息职业技术学院、浙江衢州职业技术学院、湖南埋工职业技术学院、四川乐山职业技术学院、秦皇岛职业技术学院等、南京康尼科技实业有限公司、湖北众友科技实业股份有限公司、浙江亚龙教育装得股份有限公司、浙江求实科教设有限公司、浙江天煌科技实业存限公司、开国敦
3、育股份有限公司.本麻准主要起草人：薛仰全、李玉宏、陆瑛、黄建华、张冰、刘海光、评泉、程周、陈必群、陈国英、黄云龙、黄超春、王丽、段文燕、陈建民、赵忠英、陈阚赤.施着新能源产业的不断发展,全国高职高专院校中开设光伏发电技术与应用专业的院校不断增加.作为新兴专业，脂需购置和配备教学实训装备，但国内尚无光伏发电技术与应用专业仪器设备装备标准，为了更好地培养新能源行业急需的高端技术技能人材,按照职业教育规律和职业成长规律.构建完整的光伏发电技术与应用专业实践教学课程体系，配备光伏发电技术与应用专业实验、实训仪器设备和场地条件是十分必要的.本标准本着“立足当前.兼顾发展”的原则,在广泛周研和反复论证的基
4、础上，对接了光伏发电与应用行业用人标准、岗位能力标准、核心课程标准以及新技术发展标准编制而成。为职业院校建设光伏发电技术与应用专业的实训基地提供了专业仪器设得的种类、数出、技术要求等配备依据和场地要求，以保障光伏发电技术与应用专业人才培养质I匕高等职业学校光伏发电技术与应用专业仪器设备装备规范1范困本标准规定了高等职业学校光伏发电技术与应用+业教学和培训用仪器设备的装备规范，包括装备的分类、要求等内容，本标准适用于高等职业学校光伏发电技术与应用专业教学和实训用仪器设备的装备.其它职业院校和培训机构相关专业教学仪器设备的装备可参照执行.2规葩性引用文件下列文件对于本文件的应用是必不可少的凡是注日
5、期的引用文件.仅注H期的版本适用于本文件.凡是不注日期的引用文件，其最新版本(包括所有的修改单道用于本文件。GBZ1工业企业卫生设计标准GB2893安全色GB2891安全标志GB/T6195.9-2006光伏器件第9部分；太阳模拟器性能要求GB12801生产过程安全卫生要求总则GB16895.3-2004电气设备的选择和安装接地配置、保护导体和保护联结导体GB16895.4-1997第5部分：电气设备的选择和安装第53章：开关设备和控制设务GB16895.5-2012安全防护过电流保护GH16895.6-2000第5部分：电气设备的选择和安装第52章：布规系统GB16895.202003第5部
6、分：电气设备的选择和安装第55章：其它设备第551节：低欢发电设备GB16895.21-2011安全防护电击防护GB16895.222001电气设备的选择和安装一隔热、开关和控制设备第534节：过电压保护电器GBZT16895.322008建筑物电气装置第7-712部分：特殊装置或场所的要求太阳能光伏(PV)电源供电系统GB19517-2009国家电气设备安全技术规范GB/T19939-2005光伏系绘jf网技术要求GB/T20047.1-2006光伏(PV)组件安全鉴定笫1部分：结构要求GB21716教学仪器设备安全要求总则GB21718教学仪器设备安全要求仪器和零部件的基本要求GB2382
7、1-2009机械安全防止上肢触及危除区的安全即离GB/T29319-2012光伏发电系统接入配电网技术规定GB50016-2014建筑设计防火规范GB50033建筑采光设计标准GB50034建筑照明设计标准IEC61427-1-2013可再生能源存储用箭电池和蓄电池组一般要求和试脸方法第】部分：光伏离网应用(SCCondaryce1.1.sandbatteriesforrenewab1.eenergySIoraMe-Genera1.requirementsandmethodsoftest-Part1:photovo1.taicoffgridapp1.ication)IEC6210912010光
8、伏发电系统用电力转换设备的安全第1部分：通用要求(Safetyofpowerconvertersforuseinphotovo1.taicpowersystems-Part1:G1.s)ANSI/IEEE1547-2003分布式电源与电力系统进行互连的标准(StandardforInterconnectingDistributedResourceswithE1.ectricPowerSystems)U1.1741-2001独立电力系统FM逆变器、变换涔、控制器(Inverters,Converters,andContro1.IcrsforUseinIndependentPowerSystems
9、3分类3.1 光伏发电技术与应用专业仪器设备的装备要求分为两类.即“合格装&要求”和“示范奘备要求”.3.2 “合格装备要求”为开设光伏发电技术与应用专业仪器设备，完成人才培养目标，仪器设备应达到的域本装备要求；“示葩装莅要求”为光伏发电技术与应用专业示范专业仪器设备应达到的基本装备要求，也供彳!条件的学校及培训机构增加学生实训课、提而学生专业技能、紧巩本专业新技术和新工艺发展时选配。4要求4.1 实验实训教学场所4.1.1 光伏发电技术与应用专业实训教学类别分为基础实聆、琪础实训、专业实验和专业实训.4.1.2 各实训教学类别应具备的实训教学场所应按表1的要求.表1各实训教学类别应具备的教学
10、场所实训较学类别实训教学场所合格装招要求示他袋得妾求然!实的电工电子实验室跳确实调电气控制与P1.C实调室电力电予实训室专业实验光伏炉理及应用买的空光伏材料检测实验空专业实训光伏班件加工实训主光伏发电技术实硼空分布忒发电原统实调空智便微电网实训空4.1.3 实验实训教学场所的基本要求4.1.2.1使用面积实骁实训教学场所应根据师生的健康安全要求和教学内容，确定其使用面积，并符合国家招大规定，4.1.2.2采光实验实训教学场所的采光应符合CB/T50033规定.4.1.2.3照明4.1.2.3.1当天然光线不足时，应限置人工照明，人工照明光源应选择接近天然光色温的光源.4.1.2.3.2实骁实训
11、教学场所的照明应根据教学内容对识别物体颜色的要求和场所特点，选持相应显色指数的光源,一般显色指数不低于180.4.1.2.3.3实验实训教学场所的照明要求符合GB50034的有关规定.4.1.2.3.4进行精细操作实训（如：电池组件生产、光伏材料检冽等）工作台、仪潞、设备等的工作区域的照度不应低F5001X.照度不足时应增加局部补充照明，补充照明不应产生有古眩光。4.1,3.4通风应符合GB50016和工业企业通风的有关要求.4.1.3.5防火应符合GB500162014有关厂房、仓库防火的规定。4.1.3.6安全与卫生应符合Ott1、GB12801的有关要求.安全标志应符合GB2891、GB
12、2893的有关要求.系统所有电气设符的带电外褥部分应设有安全警示标志.42仪器设备4.2.1合格装法要求”、“示范装备要求”的鹤础实验、驻础实训和专业实训落实船和实训空仪器设i的装防要求应按表2衣5。4.2.2表2表5中各实验、实训室仪器设备台套数为同时满足40人/班开设实验、实训教学的装的要求。在保证实训教学要求的前提卜，各学校UJ根据本专业的实际班级数及班级学生数对实训课程进行合理安排,并根据需要增加实训室及相应的仪器设备数I匕4.2.3装备的仪器设备产丛质仪应符合相关的国家标准或行业标准，并具有相应的城信证明.4.2.4各种仪器设符的安装及使用应符合有关国家或行业标准.电气装置的电击防护
13、应符合GB16895.21-2011.过电流保护应符合GB16895.5-2012.接地配置、保护导体和保护联结等体应符合GB16895.3-200-1.开关和控切设位应符合GB16895.-1-1997,过电压保护电器应符合GB16895.22-2001,低压发电设备应符合GB16895.20-2003,太阳能光伏(PV)电源供电系统应符合GB/T16895.32-2008,布线系统应符合GB16895.6-2000.防止触及危除区的安全间距或由离应符合GB23821-2009。4.2.5需接入电源的仪器设务，应酒足国家电网规定接入要求，应符合GB50054的相应规定，安全技术要求应符合GB
14、19517-2009,并应具任过流、漏电保护功能；光伏系统并网技术要求应符合GB/T19939o需要插接践的，插接规应绝缘且通电部位应无外露，4.2.6具有执行机构的各类仪潺设备,应具备急停功能,紧急状况可切断电源、气源、压力,并令设备动作停止。表2基础实验仪器设备装备要求教学实训H标仅！S设番序号名祢规格、主要参数或主要察求单他执行标准代码备注令格承兔电工电子实酸室1 .理解礼本电路K!理I2 .会识读电气图纸I3 .会根据利量信号分析电路工作特性：4,掌握常用电子元器件识别的基本检利方法S5.掌握枯用电子仪!仪衣的使用方法“1电工电子实验台I.能4&证电路基不定理定律，2具有步本电卷数的测
