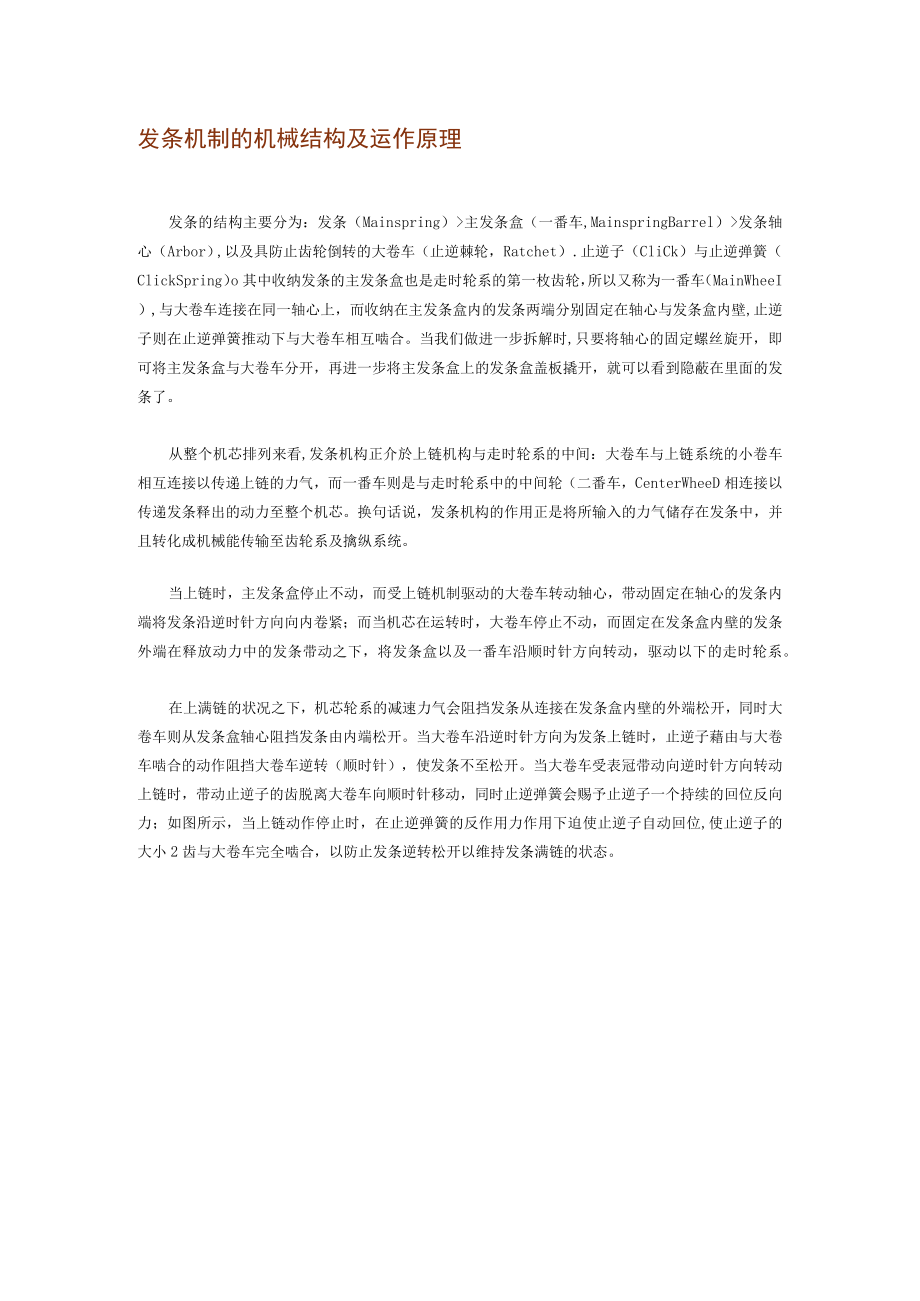

发条机制的机械结构及运作原理.docx_第1页
第1页 / 共1页
亲,该文档总共1页,全部预览完了,如果喜欢就下载吧!
资源描述

《发条机制的机械结构及运作原理.docx》由会员分享,可在线阅读,更多相关《发条机制的机械结构及运作原理.docx(1页珍藏版)》请在第壹文秘上搜索。

1、发条机制的机械结构及运作原理发条的结构主要分为:发条(Mainspring)主发条盒(一番车,MainspringBarrel)发条轴心(Arbor),以及具防止齿轮倒转的大卷车(止逆棘轮,Ratchet).止逆子(CliCk)与止逆弹簧(ClickSpring)o其中收纳发条的主发条盒也是走时轮系的第一枚齿轮,所以又称为一番车(MainWheeI),与大卷车连接在同一轴心上,而收纳在主发条盒内的发条两端分别固定在轴心与发条盒内壁,止逆子则在止逆弹簧推动下与大卷车相互啮合。当我们做进一步拆解时,只要将轴心的固定螺丝旋开,即可将主发条盒与大卷车分开,再进一步将主发条盒上的发条盒盖板撬开,就可以看

2、到隐蔽在里面的发条了。从整个机芯排列来看,发条机构正介於上链机构与走时轮系的中间:大卷车与上链系统的小卷车相互连接以传递上链的力气,而一番车则是与走时轮系中的中间轮(二番车,CenterWheeD相连接以传递发条释出的动力至整个机芯。换句话说,发条机构的作用正是将所输入的力气储存在发条中,并且转化成机械能传输至齿轮系及擒纵系统。当上链时,主发条盒停止不动,而受上链机制驱动的大卷车转动轴心,带动固定在轴心的发条内端将发条沿逆时针方向向内卷紧;而当机芯在运转时,大卷车停止不动,而固定在发条盒内壁的发条外端在释放动力中的发条带动之下,将发条盒以及一番车沿顺时针方向转动,驱动以下的走时轮系。在上满链的状况之下,机芯轮系的减速力气会阻挡发条从连接在发条盒内壁的外端松开,同时大卷车则从发条盒轴心阻挡发条由内端松开。当大卷车沿逆时针方向为发条上链时,止逆子藉由与大卷车啮合的动作阻挡大卷车逆转(顺时针),使发条不至松开。当大卷车受表冠带动向逆时针方向转动上链时,带动止逆子的齿脱离大卷车向顺时针移动,同时止逆弹簧会赐予止逆子一个持续的回位反向力;如图所示,当上链动作停止时,在止逆弹簧的反作用力作用下迫使止逆子自动回位,使止逆子的大小2齿与大卷车完全啮合,以防止发条逆转松开以维持发条满链的状态。
