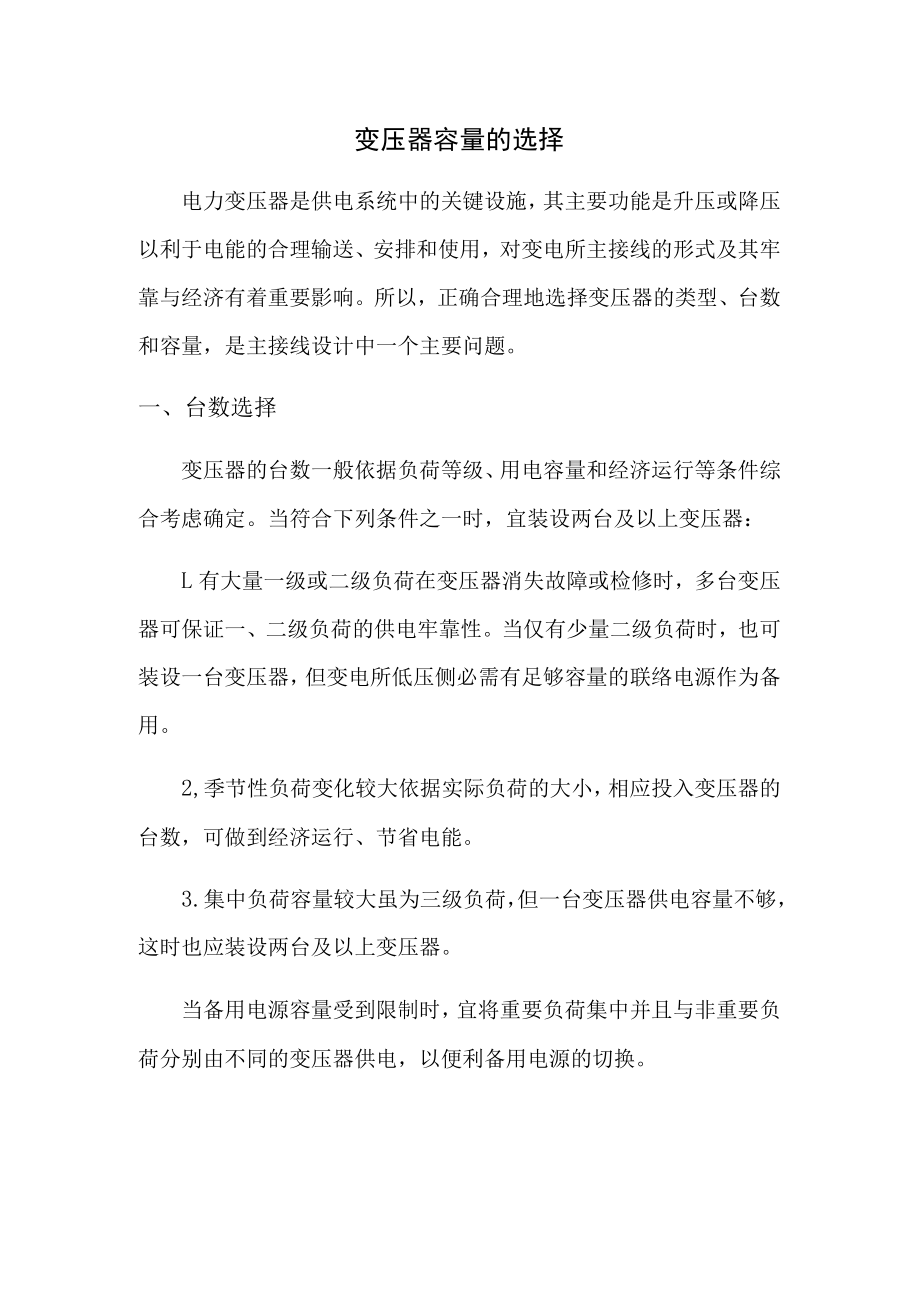

1、变压器容量的选择电力变压器是供电系统中的关键设施，其主要功能是升压或降压以利于电能的合理输送、安排和使用，对变电所主接线的形式及其牢靠与经济有着重要影响。所以，正确合理地选择变压器的类型、台数和容量，是主接线设计中一个主要问题。一、台数选择变压器的台数一般依据负荷等级、用电容量和经济运行等条件综合考虑确定。当符合下列条件之一时，宜装设两台及以上变压器：L有大量一级或二级负荷在变压器消失故障或检修时，多台变压器可保证一、二级负荷的供电牢靠性。当仅有少量二级负荷时，也可装设一台变压器，但变电所低压侧必需有足够容量的联络电源作为备用。2,季节性负荷变化较大依据实际负荷的大小，相应投入变压器的台数，可

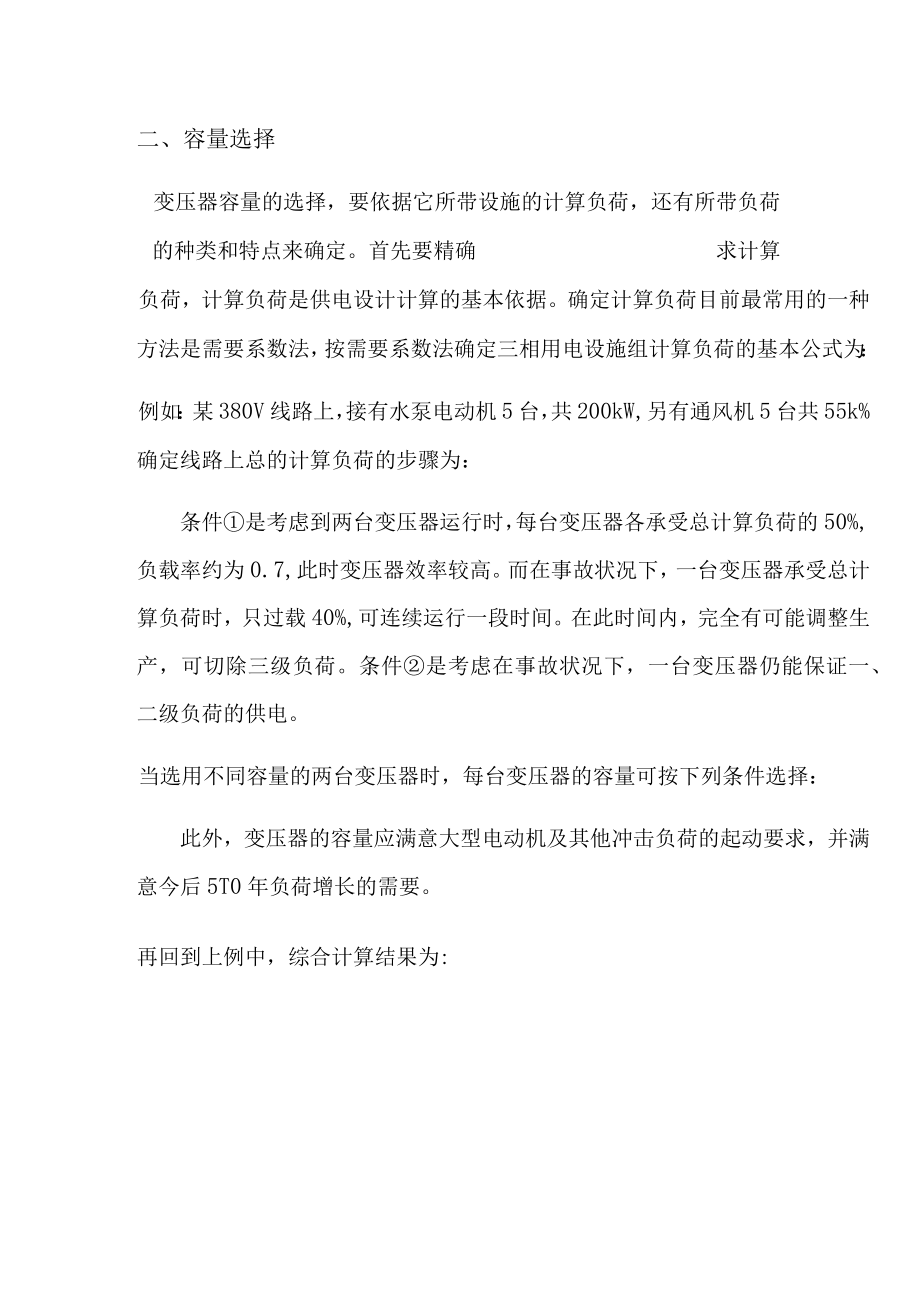

2、做到经济运行、节省电能。3.集中负荷容量较大虽为三级负荷，但一台变压器供电容量不够，这时也应装设两台及以上变压器。当备用电源容量受到限制时，宜将重要负荷集中并且与非重要负荷分别由不同的变压器供电，以便利备用电源的切换。二、容量选择变压器容量的选择，要依据它所带设施的计算负荷，还有所带负荷的种类和特点来确定。首先要精确求计算负荷，计算负荷是供电设计计算的基本依据。确定计算负荷目前最常用的一种方法是需要系数法，按需要系数法确定三相用电设施组计算负荷的基本公式为：例如：某380V线路上，接有水泵电动机5台，共200kW,另有通风机5台共55k%确定线路上总的计算负荷的步骤为：条件是考虑到两台变压器运

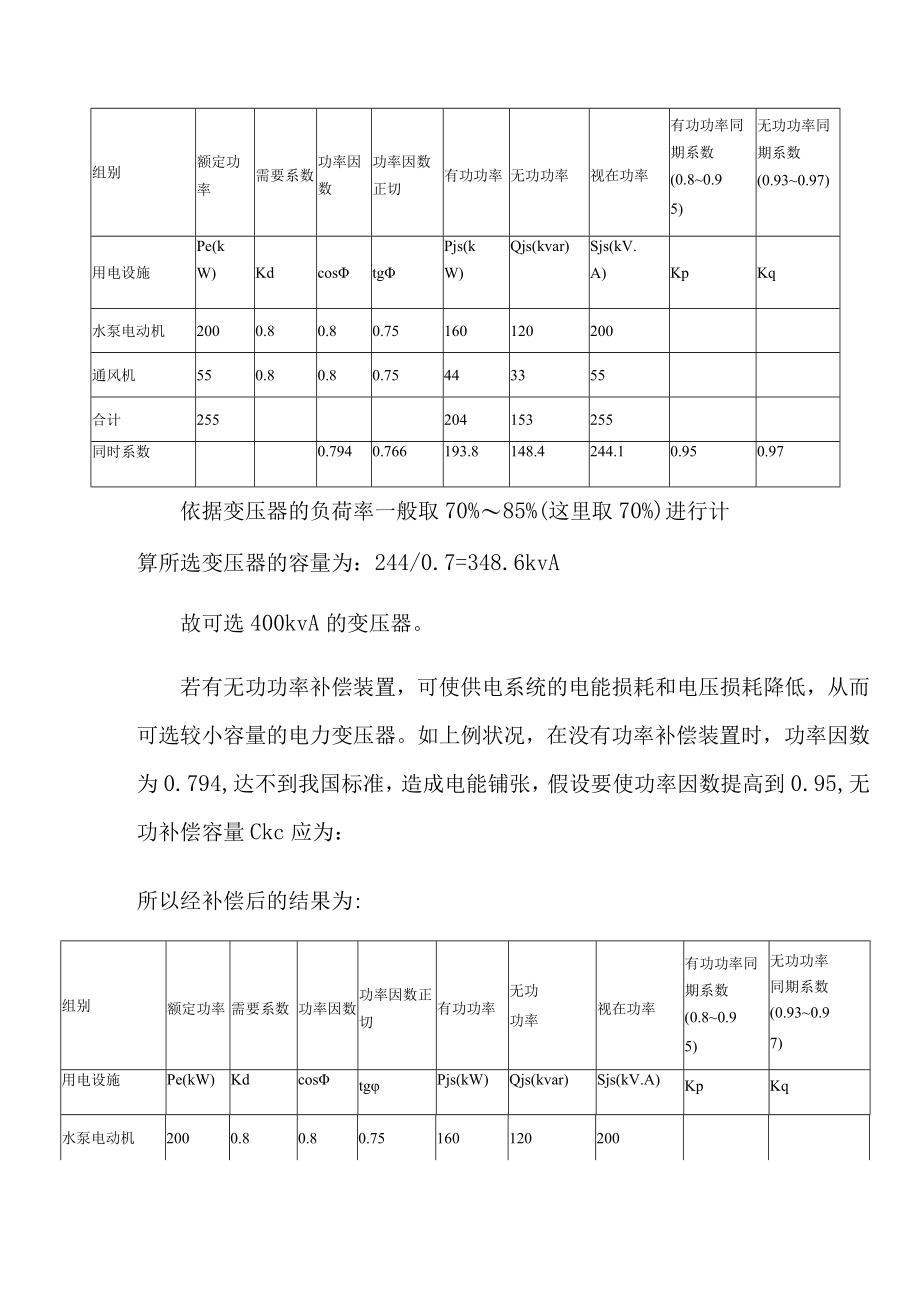

3、行时，每台变压器各承受总计算负荷的50%,负载率约为0.7,此时变压器效率较高。而在事故状况下，一台变压器承受总计算负荷时，只过载40%,可连续运行一段时间。在此时间内，完全有可能调整生产，可切除三级负荷。条件是考虑在事故状况下，一台变压器仍能保证一、二级负荷的供电。当选用不同容量的两台变压器时，每台变压器的容量可按下列条件选择：此外，变压器的容量应满意大型电动机及其他冲击负荷的起动要求，并满意今后5T0年负荷增长的需要。再回到上例中，综合计算结果为:组别额定功率需要系数功率因数功率因数正切有功功率无功功率视在功率有功功率同期系数(0.80.95)无功功率同期系数(0.930.97)用电设施P
4、e(kW)KdcostgPjs(kW)Qjs(kvar)Sjs(kV.A)KpKq水泵电动机2000.80.80.75160120200通风机550.80.80.75443355合计255204153255同时系数0.7940.766193.8148.4244.10.950.97依据变压器的负荷率一般取70%85%(这里取70%)进行计算所选变压器的容量为：244/0.7=348.6kvA故可选400kvA的变压器。若有无功功率补偿装置，可使供电系统的电能损耗和电压损耗降低，从而可选较小容量的电力变压器。如上例状况，在没有功率补偿装置时，功率因数为0.794,达不到我国标准，造成电能铺张，假设
5、要使功率因数提高到0.95,无功补偿容量Ckc应为：所以经补偿后的结果为:组别额定功率需要系数功率因数功率因数正切有功功率无功功率视在功率有功功率同期系数(0.80.95)无功功率同期系数(0.930.97)用电设施Pe(kW)KdcostgPjs(kW)Qjs(kvar)Sjs(kV.A)KpKq水泵电动机2000.80.80.75160120200通风机550.80.80.75443355合计255204153255同时系数0.7940.766193.8148.4244.10.950.97电容补偿84.71补偿后0.950.33193.863.7204这时可以算出有补偿装置后，变压器所选的
6、容量为：204/0.7=291.4因此可以用315kvA的变压器就可以了。由此可见，采用无功补偿提高功率因数，可以削减投资和节省有色金属，对整个供电系统大有好处。综上所述，电力变压器的选择取决于计算负荷，而计算负荷又与系统中的负荷大小和负荷特性以及系统中的功率补偿装置有关。了解了这两点，可以依据实际状况敏捷选择变压器的容量，电力变压器在运行中，其负荷总是变化的，在必要时允许过负荷运行，但是，对室内变压器，过负荷不得超过20%；对室外变压器，过负荷不得超过30%。变压器的容量等级（单位KVA）:30KVA、50KVA、63KVAx80KVAsIOOKVAx125KVAx160KVAx200KVA
7、x250KVAs315KVAx400KVAx500KVAs630KVAx800KVAx1000、1250、1600x2000KVAs2500KVA等。通常，容量为630KVA及以下的变压器统称为小型变压器；8006300KVA的变压器称为中型变压器；800063000KVA的变压器称为大型变压器；90000KVA以上的变压器称为特大型。常用变压器有:160KVAs250KVA.400KVA、500KVAx630KVAs800KVAxIOOOKVAx1250KVAs1600KVA等，还有更大的。输入端电压常用有：220KV、IlOKVx35KV、IOKVo输出端电压有：35KV、IOKV、6KV
8、,0.4KV常用是输入、输出电压是IOKV/0.4KV。电压等级是由当地的供电线路所打算的。规格按电压来说分36伏JIo伏,0.4千伏，6千伏JO千伏,22千伏f35千伏JIO千伏,220千伏,350千伏,200千伏,500千伏,250千伏,600千伏。额定容量就是变压器的视在功率，它表示在额定条件下，变压器输出功率的力量。IOKV级的标准容量（单位KVA）:30KVA、50KVA、63KVA、80KVA、IOOKVAs125KVA.160KVA.200KVAx250KVA.315KVAs400KVAx500KVAs630KVAx800KVAxIOOOKVAx1250KVAx1600KVAs2
9、000KVA2500KVAo电力变压器产品型号其它的字母排列挨次及含义。（1）绕组藕合方式，涵义分：独立（不标）；自藕（。表示）。（2）相数，涵义分：单相（D）;三相（S）。（3）绕组外绝缘介质，涵义分；变压器油（不标）；空气（G）:气体（Q）；成型固体浇注式（C）:包绕式（CR）:难燃液体（R）。（4）冷却装置种类，涵义分；自然循环冷却装置（不标）：风冷却器（F）:水冷却器（S）o（5）油循环方式，涵义：自然循环（不标）；强迫油循环（P）。（6）绕组数，涵义分；双绕组（不标）；三绕组（S）;双分裂绕组（F）。（7）调压方式，涵义分；无励磁调压（不标）有载调压（Z）。（8）线圈导线材质，涵义分
10、：铜（不标）；铜箔（B）;铝（L）铝箔（LB）o（9）铁心材质，涵义；电工钢片（不标）；非晶合金（H）。（10）特别用途或特别结构，含义分；密封式（M）;串联用（C）;起动用（Q）；防雷爱护用（B）;调容用（T）;高阻抗（K）地面站牵引用（QY）；低噪音用（Z）;电缆引出（L）;隔离用（G）;电容补偿用（RB）;油田动力照明用（Y）;厂用变压器（CY）;全绝缘（J）；同步电机励磁用（LC）。例如:SCBlO-1000KVA/10KV0.4KVS的意思表示此变压器为三相变压器，假如S换成D则表示此变压器为单相。C的意思表示此变压器的绕组为树脂浇注成形固体。B的意思是箔式绕组，假如是R则表示为缠绕
11、式绕组，假如是L则表示为铝绕组，假如是Z则表示为有载调压(铜不标)。1O的意示是设计序号，也叫技术序号。IOOOKVA则表示此台变压器的额定容量(1000千伏安)。10KV的意思是一次额定电压，0.4KV意思是二次额定电压。变压器压力释放爰护动作如何处理(1)检查爱护动作状况。(2)纪录全部动作信号。(3)报告调度及分局有关部门和领导。(4)对变压器外部进行全面检查。(5)重点检查压力释放器是否喷油、顶部红色端钮是否弹起。(6)将检查结果报告调度和分局有关部门。(7)若压力释放器喷油且顶部红色端钮弹起。(8)就说明压力释放爱护动作正确。组别额定功率需要系数功率因数功率因数正切有功功率无功功率视
