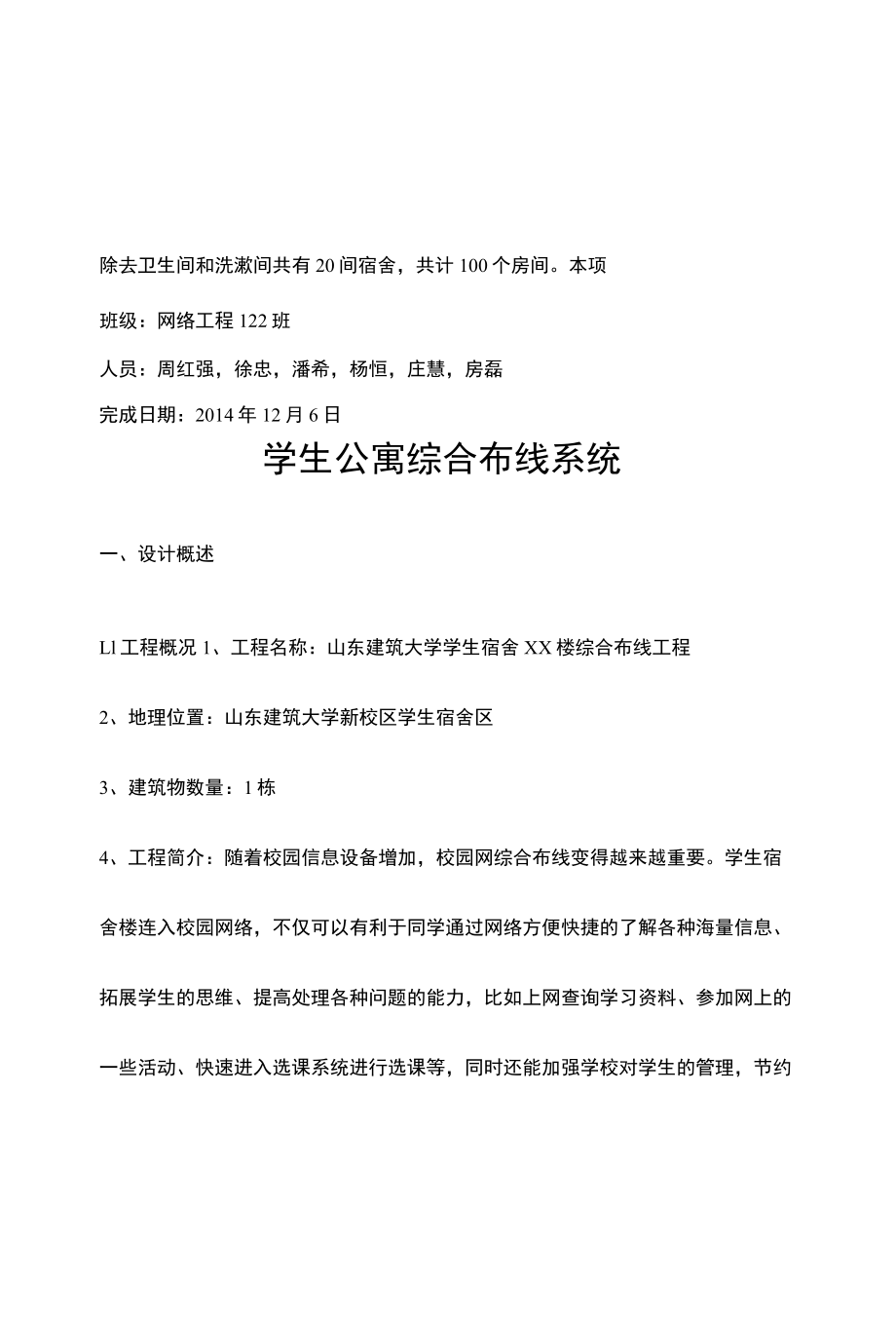

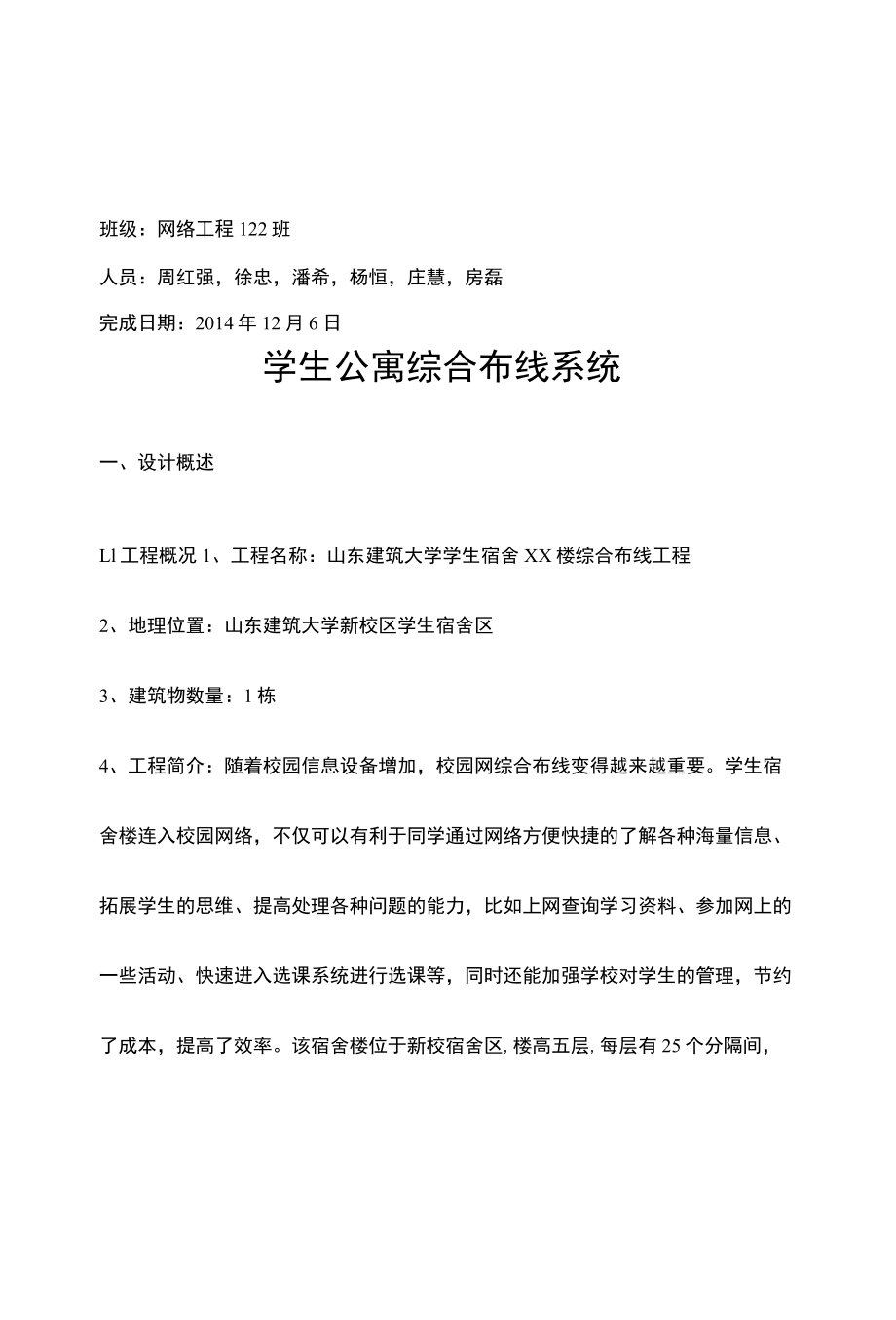

1、班级：网络工程122班人员：周红强，徐忠，潘希，杨恒，庄慧，房磊完成日期：2014年12月6日学生公寓综合布线系统一、设计概述Ll工程概况1、工程名称：山东建筑大学学生宿舍XX楼综合布线工程2、地理位置：山东建筑大学新校区学生宿舍区3、建筑物数量：1栋4、工程简介：随着校园信息设备增加，校园网综合布线变得越来越重要。学生宿舍楼连入校园网络，不仅可以有利于同学通过网络方便快捷的了解各种海量信息、拓展学生的思维、提高处理各种问题的能力，比如上网查询学习资料、参加网上的一些活动、快速进入选课系统进行选课等，同时还能加强学校对学生的管理，节约了成本，提高了效率。该宿舍楼位于新校宿舍区,楼高五层,每层有
2、25个分隔间，除去卫生间和洗漱间共有20间宿舍，共计100个房间。本项班级：网络工程122班人员：周红强，徐忠，潘希，杨恒，庄慧，房磊完成日期：2014年12月6日学生公寓综合布线系统一、设计概述Ll工程概况1、工程名称：山东建筑大学学生宿舍XX楼综合布线工程2、地理位置：山东建筑大学新校区学生宿舍区3、建筑物数量：1栋4、工程简介：随着校园信息设备增加，校园网综合布线变得越来越重要。学生宿舍楼连入校园网络，不仅可以有利于同学通过网络方便快捷的了解各种海量信息、拓展学生的思维、提高处理各种问题的能力，比如上网查询学习资料、参加网上的一些活动、快速进入选课系统进行选课等，同时还能加强学校对学生的
3、管理，节约了成本，提高了效率。该宿舍楼位于新校宿舍区,楼高五层,每层有25个分隔间，除去卫生间和洗漱间共有20间宿舍，共计100个房间。本项班级：网络工程122班人员：周红强，徐忠，潘希，杨恒，庄慧，房磊完成日期：2014年12月6日学生公寓综合布线系统一、设计概述Ll工程概况1、工程名称：山东建筑大学学生宿舍XX楼综合布线工程2、地理位置：山东建筑大学新校区学生宿舍区3、建筑物数量：1栋4、工程简介：随着校园信息设备增加，校园网综合布线变得越来越重要。学生宿舍楼连入校园网络，不仅可以有利于同学通过网络方便快捷的了解各种海量信息、拓展学生的思维、提高处理各种问题的能力，比如上网查询学习资料、参
4、加网上的一些活动、快速进入选课系统进行选课等，同时还能加强学校对学生的管理，节约了成本，提高了效率。该宿舍楼位于新校宿舍区,楼高五层,每层有25个分隔间，除去卫生间和洗漱间共有20间宿舍，共计100个房间。本项班级：网络工程122班人员：周红强，徐忠，潘希，杨恒，庄慧，房磊完成日期：2014年12月6日学生公寓综合布线系统一、设计概述Ll工程概况1、工程名称：山东建筑大学学生宿舍XX楼综合布线工程2、地理位置：山东建筑大学新校区学生宿舍区3、建筑物数量：1栋4、工程简介：随着校园信息设备增加，校园网综合布线变得越来越重要。学生宿舍楼连入校园网络，不仅可以有利于同学通过网络方便快捷的了解各种海量
5、信息、拓展学生的思维、提高处理各种问题的能力，比如上网查询学习资料、参加网上的一些活动、快速进入选课系统进行选课等，同时还能加强学校对学生的管理，节约了成本，提高了效率。该宿舍楼位于新校宿舍区,楼高五层,每层有25个分隔间，除去卫生间和洗漱间共有20间宿舍，共计100个房间。本项班级：网络工程122班人员：周红强，徐忠，潘希，杨恒，庄慧，房磊完成日期：2014年12月6日学生公寓综合布线系统一、设计概述Ll工程概况1、工程名称：山东建筑大学学生宿舍XX楼综合布线工程2、地理位置：山东建筑大学新校区学生宿舍区3、建筑物数量：1栋4、工程简介：随着校园信息设备增加，校园网综合布线变得越来越重要。学
6、生宿舍楼连入校园网络，不仅可以有利于同学通过网络方便快捷的了解各种海量信息、拓展学生的思维、提高处理各种问题的能力，比如上网查询学习资料、参加网上的一些活动、快速进入选课系统进行选课等，同时还能加强学校对学生的管理，节约了成本，提高了效率。该宿舍楼位于新校宿舍区,楼高五层,每层有25个分隔间，除去卫生间和洗漱间共有20间宿舍，共计100个房间。本项5.设备间设备间子系统是在每栋建筑内的适当位置专设的安装设备和建筑物间光纤接入的房间,它还是网络管理和值班人员的工作场所。设备间温度、湿度、尘埃、照明、电磁场干扰、内部装修、噪声、火灾报警及灭火设施等环境条件，接地性能必须符合GB/T50312-20
7、07建筑与建筑群综合布线系统工程验收规范。一方面由于从设备间到楼内各信息点的距离不超过90M,另一方面为了管理方便和节省配线间对空间的占用，将设备设置在该学生宿舍的中心位置115房间，所有的配线管理全部在设备间。根据配线架、光纤终端盒和网络设备的数量情况，设备间配置3台标准32U机柜，继续将200100的槽式桥架敷设在地板下，将线缆通过地板从机柜底部敷设进机柜。图2.2设备间设计图二、网络系统设备需求（-）系统性能指标六类布线系统满足千兆网络的传输，参考各种最新的国际标准，确定其主要指标如下：1 .水平配线电缆为六类4对非屏蔽双绞电缆；2 .信息插座、配线模块、转换接头和交叉连接配线架等连接硬
8、件满足或高于IS011801；3 .信息插座为AMP安普系列六类RJ45型单/双孔插座；4 .所有配线面板必须是19模块化部件，可以方便安装在19标准机柜汇o该机柜应具备有玻璃门（带锁），后门和侧门可拆卸，带交流电源插座和风扇。（二）插座底盒及模块的连接标准1 .本工程使用的插座底盒全部为国标86型；2 .插座连接标准为EIA/TIA568标准；3 .信息插座与强电插座距离230cm;4,配线架及模块的连接采用T568B标准；三、施工方案建议（-）综合布线验收标准综合布线的验收按照建筑与建筑群综合布线系统工程施工及验收规范GB/T50312-2000标准要求进行验收，分施工前检查、随工验收、竣
9、工验收3部执行工作。（二）综合布线验收内容L环境检查内容如下：交接间、设备间、工作区土建工程已全部竣工。房屋地面平整、光洁，门的高度和宽度应不妨碍设备和器材的搬运，门锁和钥匙齐全。房屋预埋地槽、暗管及孔洞和竖井的位置、数量、尺寸均应符合设计要求。 铺面活动地板的场所，活动地板防静电措施的接地应符合设计要求。 交接间、设备间应提供220V单相带地电源插座。（-）系统性能指标六类布线系统满足千兆网络的传输，参考各种最新的国际标准，确定其主要指标如下：1 .水平配线电缆为六类4对非屏蔽双绞电缆；2 .信息插座、配线模块、转换接头和交叉连接配线架等连接硬件满足或高于IS011801；3 .信息插座为A
10、MP安普系列六类RJ45型单/双孔插座；4 .所有配线面板必须是19模块化部件，可以方便安装在19标准机柜汇o该机柜应具备有玻璃门（带锁），后门和侧门可拆卸，带交流电源插座和风扇。（二）插座底盒及模块的连接标准1 .本工程使用的插座底盒全部为国标86型；2 .插座连接标准为EIA/TIA568标准；3 .信息插座与强电插座距离230cm;4,配线架及模块的连接采用T568B标准；三、施工方案建议（-）综合布线验收标准综合布线的验收按照建筑与建筑群综合布线系统工程施工及验收规范GB/T50312-2000标准要求进行验收，分施工前检查、随工验收、竣工验收3部执行工作。（二）综合布线验收内容L环境
11、检查内容如下：交接间、设备间、工作区土建工程已全部竣工。房屋地面平整、光洁，门的高度和宽度应不妨碍设备和器材的搬运，门锁和钥匙齐全。房屋预埋地槽、暗管及孔洞和竖井的位置、数量、尺寸均应符合设计要求。 铺面活动地板的场所，活动地板防静电措施的接地应符合设计要求。 交接间、设备间应提供220V单相带地电源插座。（-）系统性能指标六类布线系统满足千兆网络的传输，参考各种最新的国际标准，确定其主要指标如下：1 .水平配线电缆为六类4对非屏蔽双绞电缆；2 .信息插座、配线模块、转换接头和交叉连接配线架等连接硬件满足或高于IS011801；3 .信息插座为AMP安普系列六类RJ45型单/双孔插座；4 .所
12、有配线面板必须是19模块化部件，可以方便安装在19标准机柜汇o该机柜应具备有玻璃门（带锁），后门和侧门可拆卸，带交流电源插座和风扇。（二）插座底盒及模块的连接标准1 .本工程使用的插座底盒全部为国标86型；2 .插座连接标准为EIA/TIA568标准；3 .信息插座与强电插座距离230cm;4,配线架及模块的连接采用T568B标准；三、施工方案建议（-）综合布线验收标准综合布线的验收按照建筑与建筑群综合布线系统工程施工及验收规范GB/T50312-2000标准要求进行验收，分施工前检查、随工验收、竣工验收3部执行工作。（二）综合布线验收内容L环境检查内容如下：交接间、设备间、工作区土建工程已全
13、部竣工。房屋地面平整、光洁，门的高度和宽度应不妨碍设备和器材的搬运，门锁和钥匙齐全。房屋预埋地槽、暗管及孔洞和竖井的位置、数量、尺寸均应符合设计要求。 铺面活动地板的场所，活动地板防静电措施的接地应符合设计要求。 交接间、设备间应提供220V单相带地电源插座。（-）系统性能指标六类布线系统满足千兆网络的传输，参考各种最新的国际标准，确定其主要指标如下：1 .水平配线电缆为六类4对非屏蔽双绞电缆；2 .信息插座、配线模块、转换接头和交叉连接配线架等连接硬件满足或高于IS011801；3 .信息插座为AMP安普系列六类RJ45型单/双孔插座；4 .所有配线面板必须是19模块化部件，可以方便安装在1
14、9标准机柜汇o该机柜应具备有玻璃门（带锁），后门和侧门可拆卸，带交流电源插座和风扇。（二）插座底盒及模块的连接标准1 .本工程使用的插座底盒全部为国标86型；2 .插座连接标准为EIA/TIA568标准；3 .信息插座与强电插座距离230cm;4,配线架及模块的连接采用T568B标准；三、施工方案建议（-）综合布线验收标准综合布线的验收按照建筑与建筑群综合布线系统工程施工及验收规范GB/T50312-2000标准要求进行验收，分施工前检查、随工验收、竣工验收3部执行工作。（二）综合布线验收内容L环境检查内容如下：交接间、设备间、工作区土建工程已全部竣工。房屋地面平整、光洁，门的高度和宽度应不妨
