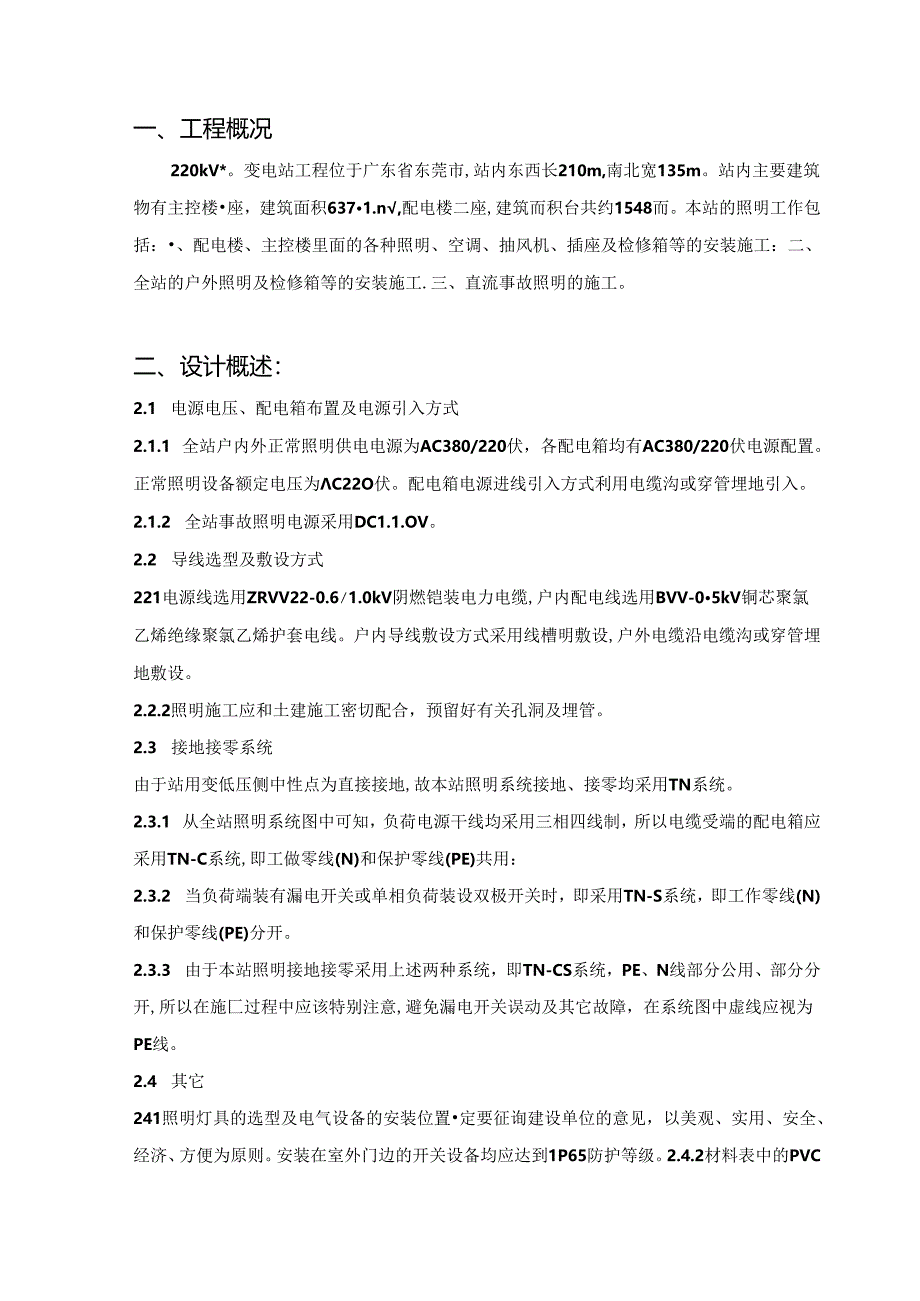

1、1 .工程概况32 .设计概述33 .塑料管、槽板敷设工程44 .管内穿线、槽板配线工程55 .电气照明器具及配电箱安装66 .质量控制97 .主要安全技术措施9一、工程概况220kV*。变电站工程位于广东省东莞市,站内东西长210m,南北宽135m。站内主要建筑物有主控楼座，建筑面积6371.n,配电楼二座,建筑而积台共约1548而。本站的照明工作包括：、配电楼、主控楼里面的各种照明、空调、抽风机、插座及检修箱等的安装施工：二、全站的户外照明及检修箱等的安装施工.三、直流事故照明的施工。二、设计概述：2.1 电源电压、配电箱布置及电源引入方式2.1.1 全站户内外正常照明供电电源为AC380
2、/220伏，各配电箱均有AC380/220伏电源配置。正常照明设备额定电压为C22O伏。配电箱电源进线引入方式利用电缆沟或穿管埋地引入。2.1.2 全站事故照明电源采用DC1.1.OV。2.2 导线选型及敷设方式221电源线选用ZRVV22-0.61.0kV阴燃铠装电力电缆,户内配电线选用BVV-05kV铜芯聚氯乙烯绝缘聚氯乙烯护套电线。户内导线敷设方式采用线槽明敷设,户外电缆沿电缆沟或穿管埋地敷设。2.2.2照明施工应和土建施工密切配合，预留好有关孔洞及埋管。2.3 接地接零系统由于站用变低压侧中性点为直接接地,故本站照明系统接地、接零均采用TN系统。2.3.1 从全站照明系统图中可知，负荷
3、电源干线均采用三相四线制，所以电缆受端的配电箱应采用TN-C系统,即工做零线(N)和保护零线(PE)共用：2.3.2 当负荷端装有漏电开关或单相负荷装设双极开关时，即采用TN-S系统，即工作零线(N)和保护零线(PE)分开。2.3.3 由于本站照明接地接零采用上述两种系统，即TN-CS系统，PE、N线部分公用、部分分开,所以在施匚过程中应该特别注意,避免漏电开关误动及其它故障，在系统图中虚线应视为PE线。2.4 其它241照明灯具的选型及电气设备的安装位置定要征询建设单位的意见，以美观、实用、安全、经济、方便为原则。安装在室外门边的开关设备均应达到1P65防护等级。2.4.2材料表中的PVC线

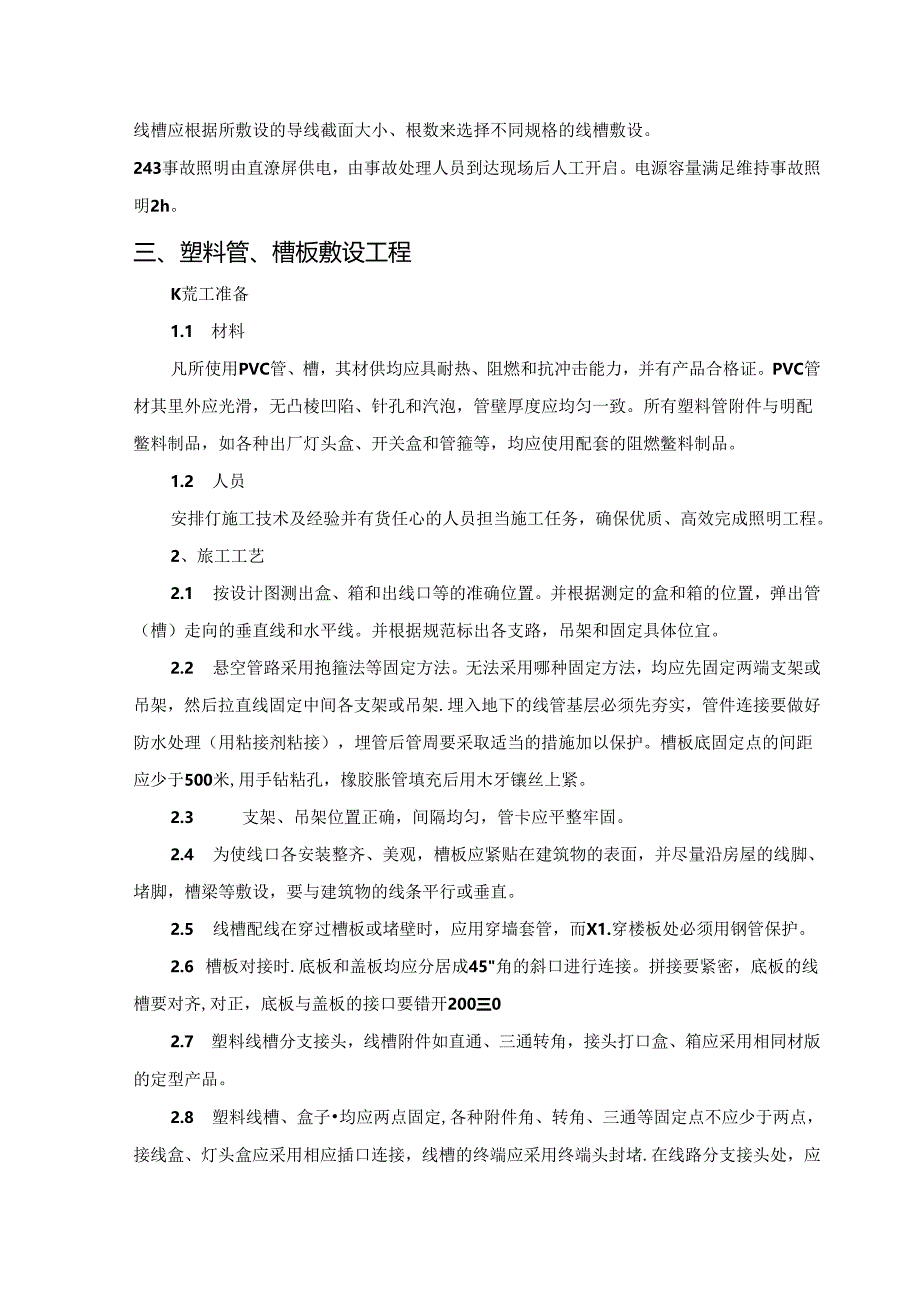

4、槽应根据所敷设的导线截面大小、根数来选择不同规格的线槽敷设。243事故照明由直潦屏供电，由事故处理人员到达现场后人工开启。电源容量满足维持事故照明2h。三、塑料管、槽板敷设工程K荒工准备1.1 材料凡所使用PVC管、槽，其材供均应具耐热、阻燃和抗冲击能力，并有产品合格证。PVC管材其里外应光滑，无凸棱凹陷、针孔和汽泡，管壁厚度应均匀一致。所有塑料管附件与明配鳖料制品，如各种出厂灯头盒、开关盒和管箍等，均应使用配套的阻燃鳖料制品。1.2 人员安排仃施工技术及经验并有货任心的人员担当施工任务，确保优质、高效完成照明工程。2、旅工工艺2.1 按设计图测出盒、箱和出线口等的准确位置。并根据测定的盒和箱
5、的位置，弹出管（槽）走向的垂直线和水平线。并根据规范标出各支路，吊架和固定具体位宜。2.2 悬空管路采用抱箍法等固定方法。无法采用哪种固定方法，均应先固定两端支架或吊架，然后拉直线固定中间各支架或吊架.埋入地下的线管基层必须先夯实，管件连接要做好防水处理（用粘接剂粘接），埋管后管周要采取适当的措施加以保护。槽板底固定点的间距应少于500米,用手钻粘孔，橡胶胀管填充后用木牙镶丝上紧。2.3 支架、吊架位置正确，间隔均匀，管卡应平整牢固。2.4 为使线口各安装整齐、美观，槽板应紧贴在建筑物的表面，并尽量沿房屋的线脚、堵脚，槽梁等敷设，要与建筑物的线条平行或垂直。2.5 线槽配线在穿过槽板或堵壁时，
6、应用穿墙套管，而X1.穿楼板处必须用钢管保护。2.6 槽板对接时.底板和盖板均应分居成45角的斜口进行连接。拼接要紧密，底板的线槽要对齐,对正，底板与盖板的接口要错开200三02.7 塑料线槽分支接头，线槽附件如直通、三通转角，接头打口盒、箱应采用相同材版的定型产品。2.8 塑料线槽、盒子均应两点固定,各种附件角、转角、三通等固定点不应少于两点，接线盒、灯头盒应采用相应插口连接，线槽的终端应采用终端头封堵.在线路分支接头处，应采用相应接线盒。3、安装中关健及应注意的质源病3.1 塑料管、槽材质是否符合设计要求和施工规范规定。3.2 槽板敷设是否符合有关规定，底板是否有松动、翘边，管路连接是否紧
7、密牢固，敷设保证横平竖直，固定点（管卡）间距是否均匀。3.3 跨越建筑物变形缱时，槽板是否断开导线加套管保护。3.4 线槽（管）内是否有灰尘和杂物。3.5 线槽盖板接口不严，缱隙过大并有错台。四、管内穿线、槽板配线工程1、材料电源线采用ZRVV22-0.61.0kV阻燃铠装电力电缆,户内配电线选用BVV-O.5kV铜芯聚氯乙烯绝缘聚氯乙烯护套电线.所用材料必须具备合格证,并经监理、业主同意。2、施工工艺2.1 根据设计图要求选择导线。相线、零线及保护地线的颜色应加以区分，用黄、绿颜色的导线做保护地线，蓝颜色做零线。2.2 带线般采用巾12巾20亮米的钢丝。2.3 敷设导线时，槽内导线不应受到挤
8、压，在槽内不允许仃接头。2.4 剪断导线时，导线的预留长度按不同情况考虑接线盒、开关盒、灯头盒内导线的预留长度为15cm：配电箱内导线的预序长度应为配电箱体周长的1/2：出户线的预留长度为1.5m。2.5 同交流回路的导线必须穿同管内，不同同路、不同电位和交流与直流导线不得穿入同一管内。2.6 般4平方厘米以下的导线应则上使用剥削钳,但使用电工刀时，不允许采用刀在导线圈闱转圈剥削绝缘层的方法。2.7 单芯铜导线可采用绞接法、缠绕卷法对接导线、分支连接：绞接法适用于4平方亮米信经直单芯导线,缠绕法适用于6平方亮米及以上.单芯导线。2.8 多芯铜线直接连接有单卷法、缠卷法、第卷法三种。分支连接有缠
9、卷法、单卷法、及卷法。2.9 装中关健及应注点的质通病3.1 导线的规格、型号必须符合设计要求。3.2 导线敷设是否符合要求，导线连接、包扎、绝绿等是否符合要求。3.3 线槽内的导线放置是否杂乱。3.4 不同电乐等做的电路是否放置在同线槽内。3.5 线槽内导线被而和根数是否超出线槽的允许规定。五、电气照明器具及配电箱安装1、灯具安装根据设计图纸定出灯具的安装位置和安装高度，并确定灯具类型1.1 日光灯安装1.1.1 吸顶日光灯安装：根据设计图确定日光灯位置.将日光灯贴紧建筑物表面,日光灯箱完全遮盖住灯头盒。对着灯头盒的位置打好进线孔，将电源线甩入灯箱，在进线处应套上鳖料管以保护导线。找好灯头盒
10、螺孔的位置，在灯箱底板上用电站打好孔，用螺丝拧牢固，在灯头箱的另一端应使用胀管螺栓加以固定。灯箱固定好后,将电源线后入灯箱内的端了板上。把日光灯的反光板固定在灯箱上，并将灯箱调整顺宜,最后把日光灯管装好.1.1.2 吊杆日光灯安装：根据灯具的安装高度，将全部吊杆编好，把吊杆挂在灯箝上，并旦在建筑物大棚上安装好胀管螺死（带钩），将导线顺序编在吊杆内并引入灯箱。在灯箱的进线孔处应套上软垫管以保护导线，并入灯箱内的端子板内。将灯具的反光板用螺丝固定在灯箱口，调整好灯脚，最后将灯管装好。1.1.3 格树日光灯根据灯具的外形尺寸确定其支架的支掾点，确定灯具的安装住位置，用胀管螺栓把支架固定牢固，将格栅的
11、灯箱用螺纹固定在支架上，再将整备个灯口，装上灯管.上好灯罩,最后谢整灯具的边框应与吊顶面的吻合。如果灯具对称安装，其纵向中心轴线应在同一直线上，偏斜不应大于5亳米。1.2 壁灯安装：根据灯具的外型选择合适的木台或木板，把灯具撰放在上面,四周招出余量要对称。然后用电钻在木板上开好出线孔和安装孔，在灯具的底板上也要开好安装孔，将灯具的灯头线从木台（板）的出线孔中甩出，在墙壁上的灯头盒内接头并包扎严密.将接头塞入盒内。把木台（板）对于灯头盒，贴紧墙面，可用螺丝将木台直接固定在盒子眼上：如果木板就应该用胀管固定。调整木台（板）使用权其平整不歪斜，再用法螺丝将灯具拧在木台（板）上最终配好灯泡、灯氽或灯罩
12、。1.3 筒灯首先根据设计图纸在吊顶平面上划出筒灯的纵横中心线,并根据简灯尺寸划出筒灯的圆周轮廓线，用专用裁剪工具剪出筒灯的位置，保证圆周周边光滑弧顺。将电湖线接入简灯的接线位，上紧螺丝，此时应注意导线要预留检修长度。然后将简灯固定在铝艇平板上，注意筒灯圆周边与吊顶面平齐。1.4 泛光射灯根据设计图纸在墙上定出射灯的位身和高度，用手钻在射灯脚螺丝孔对应位置打孔，用橡胶胀管填充后拧紧螺丝。调整射灯朝向。1.5事故照明灯（灯头类）、吸顶灯首先根据图纸确定灯具的位置，用手粘在底盒螺丝对应位置钻孔，用橡胶胀管填充后拧紧螺丝固定。然后将电源线接入接线位上，拧紧螺丝盖上面板。最后装上灯泡。筒灯类事故照明灯
13、安装方法见前1.3。2、开关、插座安装2.1 插座距地而O.3m,开关距地面的高度为1.3m,距门口为150200玄米.2.2 同室内的开关方向改，成排安装的开关高度应一致,高差不大于2mm2.3 明装的插座应用专用底盒。先用螺丝（加橡胶胀管）固定底盒，然后把导线接入接线柱，拧紧螺丝,最后盖好面板，面板应端正严密。3、配电箱安装3.1 安装高度为箱底距地1.3%3.2 配电箱的型号规格应参照各配电系统图，由厂按图中的电器之件数量参数来选择,并报监理单位同意。3.3 配电箱上配线需排列整齐，并绑扎成束，在活动部位应该两端固定。盘面用出及引入的导线庖留有适当余度，以便检修。3.4 导线剥削落处不应
14、伤线芯或线芯过长，导线质头应牢赤，多股导线不应盘圈压接,应加装压线端子。3.5 垂直装设的刀闸及熔断路等电器，上端接电源，下端接负荷。3.6 接零系统中的零线应在箱体引入线处或末端做好重宏接地。3.7 配电箱母线涂有红（A相）、黄（B相）、绿（C相）、蓝（N零线）等颜色,黄球双色线为保护接地，3.8 在混凝土墙或砖墙上固定明装配电箱体时，采用明配线方法，先将导线理顺,分清支路和相序，按支路绑扎成束。待箱准就位后，将导线端头引至箱内，逐个剥落导线端头，再逐个用接在器具口，同时.，将保护接地线乐在明显的地方，并将配电箱体调整平直后进行固定。3.9 配电箱全部电器安装完毕后，用伏兆欧母表对线路进行绝
15、缘摇测。同时做好记录，作为技术资料存检。4、安装中关健及应注意的质量划病4.1 各类电气器具必须符合设计要求的质量标准.4.2 开关、插座安装位置是否正确.4.3 电箱位置是否正确。4.4 导线连接、包扎、绝缘是否符合要求。丸5备种灯具开关、插座的型号、规格必须符合设计要求和国家标准规定。4.6 采用钢管做灯具吊管时，钢管内径不小于IOnim.4.7 成排灯具中心线偏差应在允许范围内。4.8 开关、插座面板不平整，与建筑物表面有缝隙。六、质量控制1、实行三级验收制度，即班组自检、项目部检查、监理公司验收。检查合格后再进行检测。2、照明线路的绝缘摇测，选用500伏，限程为0500兆欧的兆欧表。电气器具未安装前进行线路绝缘摇测时，首先将灯头盒内导线分开,开关盒内导线连通。推测应将干线和支线分开，摇动速度应保持在120转/分左右，读数应采用分钟后的读数为宜。电气器全部安装完，在送电前进行播测时，应先将线路上的开关、刀间、设备等用电开关全部置于断开位置，推测方法同上述，确认绝绥无误后再进行送电试运行。3、线槽中的所有电线在敷设前必须拉直，放入线槽后应撰放整齐。3、相关的质量检设评定表3.1 电缆线路分项工程侦量检验评定表3.2 配管及管内穿线分项工程侦员检验评定表3.3 槽板配线分
