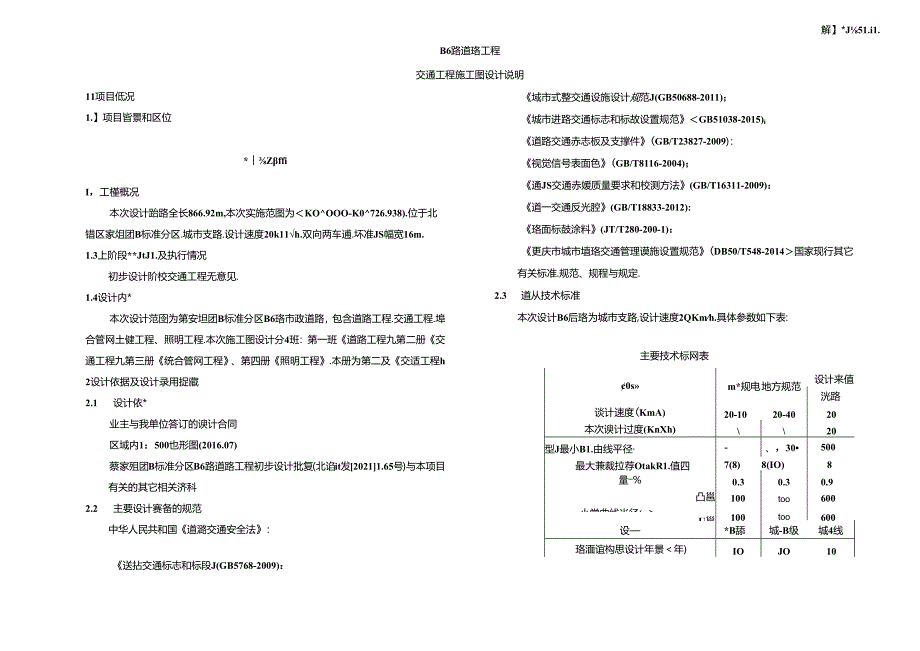

1、解】*J51.i1.B6路道珞工程交通工程施工图设计说明11项目低况1.】项目皆景和区位*ZffiI，工槿概况本次设计跆路全长866.92m,本次实施范图为KOOOO-K0726.938).位于北错区家俎团B标准分区.城市支路.设计速度20k11h.双向两车逋.坏准JS幅宽16m.1.3上阶段*JtJ1.及执行情况初步设计阶校交通工程无意见.1.4设计内*本次设计范囹为第安坦团B标准分区B6珞市政道路，包含道路工程.交通工程.埠合管网土健工程、照明工程.本次施工图设计分4班：第一班道路工程九第二册交通工程九第三册统合管网工程、第四册照明工程.本册为第二及交适工程h2设计依据及设计录用捉藏2.1
2、 设计依*业主与我单位答订的谀计合同区域内1：500也形图(2016.07)蔡家殂团B标准分区B6路道路工程初步设计批复(北谄it发20211.65号)与本项目有关的其它相关济科2.2 主要设计赛备的规范中华人民共和国道潞交通安全法：送拈交通标志和标段J(GB5768-2009)：域市式整交通设施设计规范J(GB50688-2011)；城市进路交通标志和标故设置规范GB51038-2015)i道路交通赤志板及支撑件(GB/T23827-2009)：视觉信号表面色(GB/T8116-2004)；通JS交通赤媛质量要求和校测方法(GB/T16311-2009)：道一交通反光腔(GB/T18833-
3、2012):珞面标鼓涂料(JT/T280-200-1)：更庆市城市埴珞交通管理谟施设置规范(DB50/T548-2014国家现行其它有关标准.规范、规程与规定.2.3 道从技术标准本次设计B6后珞为城市支路,设计速度2QKmh.具体参数如下表:主要技术标网表0sm*规电地方规范设计来值洸路谈计速度(KmA)20-1020-4020本次谀计过度(KnXh)20型J最小B1.由线平径-、，30500最大兼裁拉荐OtakR1.值四7(8)8(IO)8量%0.30.30.9凸邕100too600一小堂曲线半径(nU邕100too600设*B舔城-B级城4线珞湎谊构思设计年景年)IOJO10设置位置：信

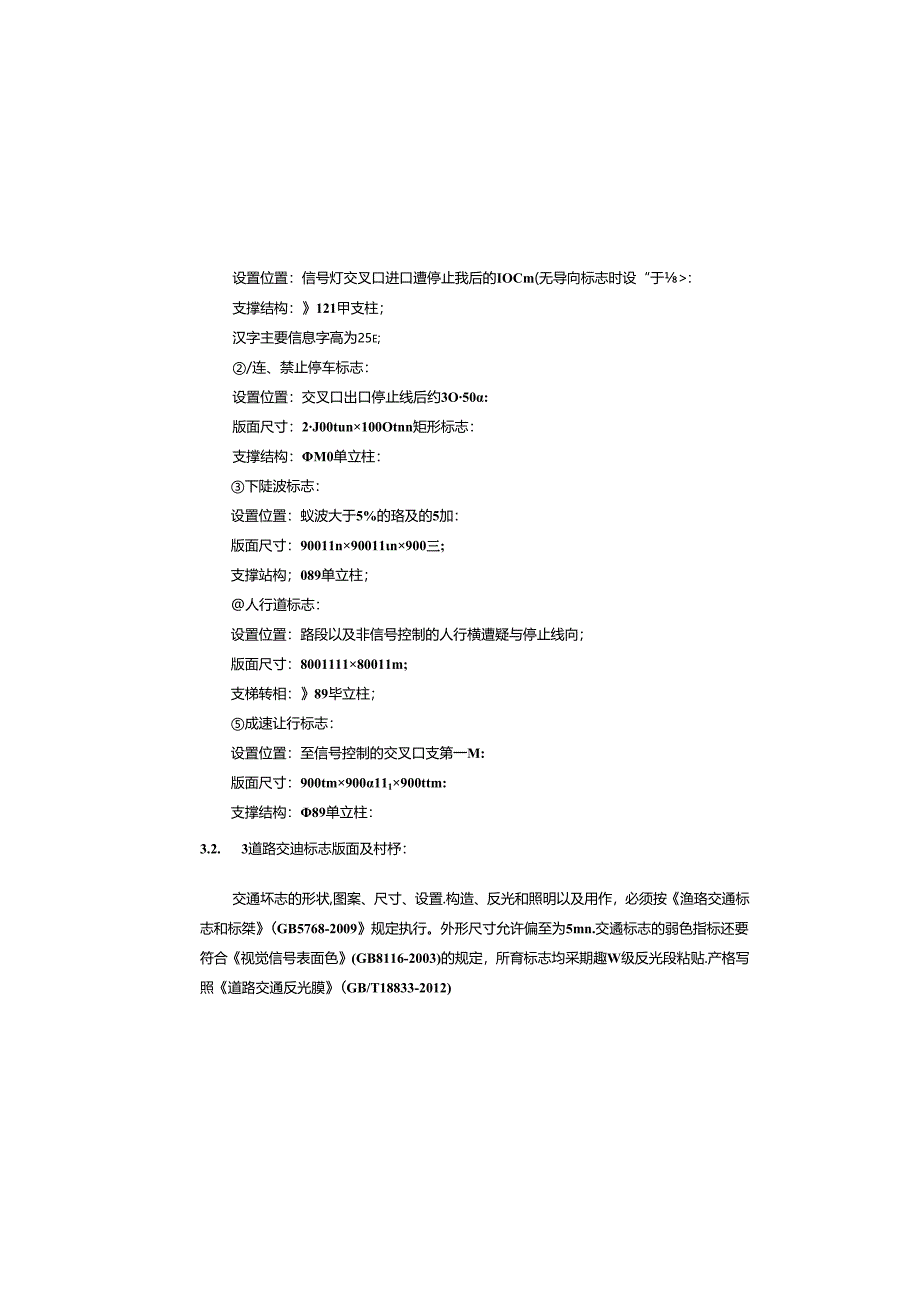

4、号灯交叉口进口遭停止我后的IOCm(无导向标志时设“于:支撑结构：121甲支柱；汉字主要信息字高为25e;/连、禁止停车标志：设置位置：交叉口出口停止线后约3O50:版面尺寸：2J00tun100Otnn矩形标志：支撑结构：M0单立柱：下陡波标志：设置位置：蚁波大于5%的珞及的5加：版面尺寸：90011n90011n900三;支撑站构；089单立柱；人行道标志：设置位置：路段以及非信号控制的人行横遭疑与停止线向；版面尺寸：800111180011m;支梯转相：89毕立柱；成速让行标志：设置位置：至信号控制的交叉口支第一M:版面尺寸：900tm900111900ttm:支撑结构：89单立柱：3.

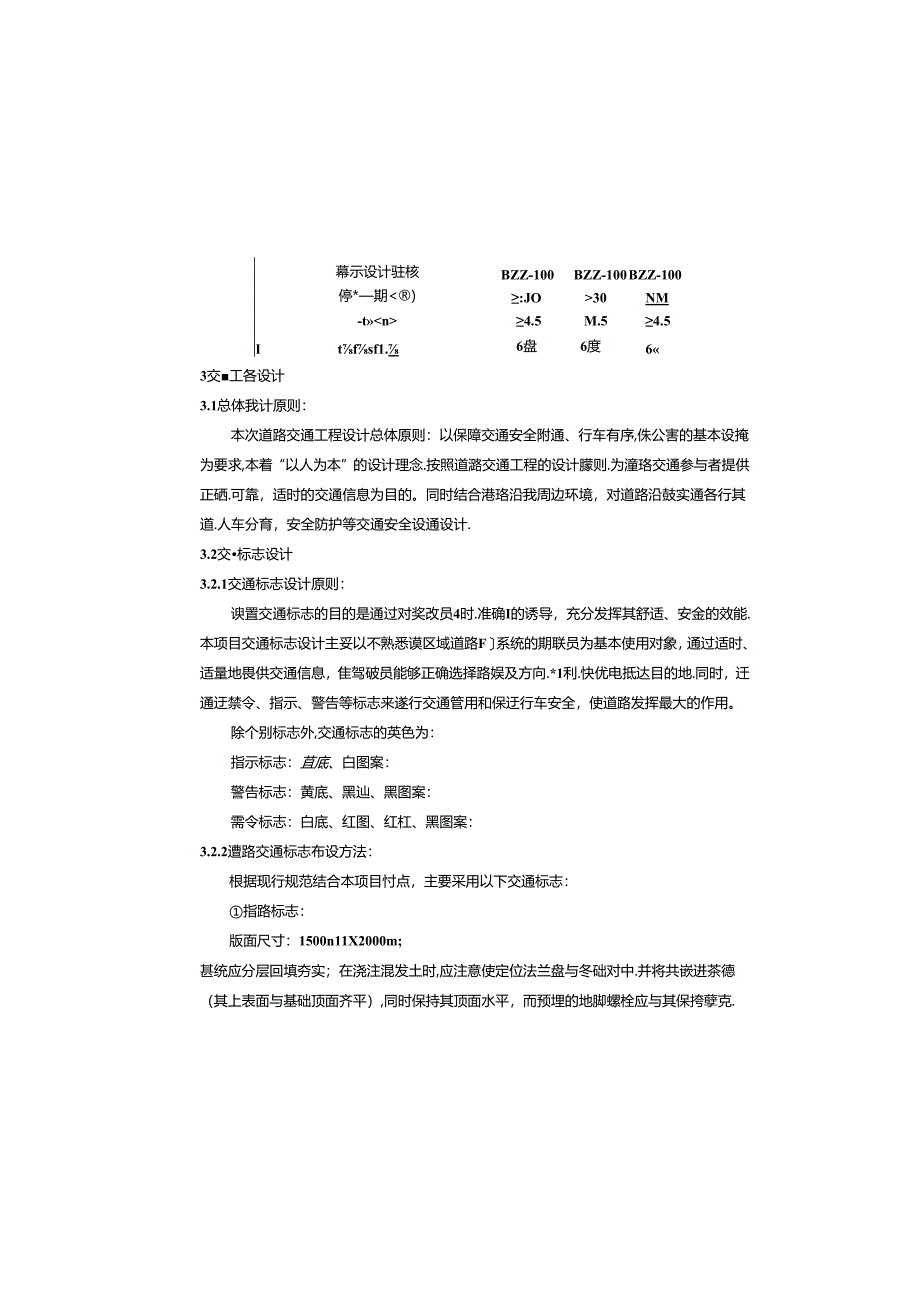

5、2. 3道路交迪标志版面及村杼：交通坏志的形状,图案、尺寸、设置.构造、反光和照明以及用作，必须按渔珞交通标志和标桀(GB5768-2009规定执行。外形尺寸允许偏至为5mn.交遹标志的弱色指标还要符合视觉信号表面色(GB8116-2003)的规定，所育标志均采期趣W级反光段粘贴.产格写照道路交通反光膜(GB/T18833-2012)幕示设计驻核BZZ-100BZZ-100BZZ-100停*期30NM-t4.5M.54.5Itfsf1.6盘6度63交工各设计3.1总体我计原则：本次道路交通工程设计总体原则：以保障交通安全附通、行车有序,侏公害的基本设掩为要求,本着“以人为本”的设计理念.按照道
6、潞交通工程的设计朦则.为潼珞交通参与者提供正硒.可靠，适时的交通信息为目的。同时结合港珞沿我周边环境，对道路沿鼓实通各行其道.人车分育，安全防护等交通安全设通设计.3.2交标志设计3.2.1交通标志设计原则：谀置交通标志的目的是通过对奖改员4时.准确I的诱导，充分发挥其舒适、安金的效能.本项目交通标志设计主妥以不熟悉谟区域道路F系统的期联员为基本使用对象，通过适时、适量地畏供交通信息，隹驾破员能够正确选择路娱及方向.*1利.快优电抵达目的地.同时，迁通迂禁令、指示、警告等标志来遂行交通管用和保迂行车安全，使道路发挥最大的作用。除个别标志外,交通标志的英色为：指示标志：苴底、白图案：警告标志：黄
7、底、黑辿、黑图案：需令标志：白底、红图、红杠、黑图案：3.2.2遭路交通标志布设方法：根据现行规范结合本项目忖点，主要采用以下交通标志：指路标志：版面尺寸：1500n11X2000m;甚统应分层回填夯实；在浇注混发土时,应注意使定位法兰盘与冬础对中.并将共嵌进茶德（其上表面与基础顶面齐平）,同时保持其顶面水平，而预埋的地脚螺栓应与其保挎孽克.茶础展法兰盘要与地脚螺栓点评固定，并配双螺母：地脚螺栓违接处构件接触面应作喷砂（戢酸洗）后涂无机If锌漆：所行枳村均应符合公路交通工程钢构件防腐技术条件“GBI18226-2015）要求.3.2.5标志安亲单立柱标志傅内边缘柜路缘石边缘25Cm,标志裨下纵
8、距珞面高度为2.5m。慈臂式标志的安装净空为5.5；珞例标志安芸时应与S1.珞中度咸一定角度,指路和蟹吉标志其安装角度为。-10,.票令和指示标志的角度为045；桥裂、人行天桥港智亦志不评侵入道用生界之内；芸逋的蓄标志不评侵入隧道限界之内.3.2.6加工及能工要求标志底板同荷助恰密均采用3033的铝合会制作：标志底板.司清运懵铝采用毋合金钟灯即愫，和灯沉头面必嵬褥至同标志面一样的高度；M仃沉头面不得凹入校内，否则应*卜至旗面高度，微到牢五、平整；滑动槽铝必顼采用整料定制，不存焊接接长：89.121.M10立柱采用热轧无缝钢管，钢管应采用整科，不用焊接接长：立柱应垂直地立千.基础之上：标志板脩制
9、的调整应通过浇筑标志杖基础时.调整立柱的地脚缘慢和法兰龙位置未进行：标志柱顶端及黑梁外露铜管口.用3mn厚的钢板焊接对基；底隹法兰速与地脚理论采用T422或T423的厚条焊接：执行.标志底板采用3003的铝合金板.铝合金板材的抗拉强度应不小于289.IMpa,屈限点不小于241.2Mpa,延伸率不小于1.%-10,其耐候.酎生雾腐惊、机械性能答应符合道路交通标志板及支势件(GU/T23827-2009).铝合金板板早一我在板面面积=$1.5m：时采用2m,在版面面照1.5m时采用3tm.各版面字体采用“交通标志专用字体”,文字原则采用中英文用照,指路标志的英文地名使用汉语拼音，专用名词使用英文
10、.同一块标志蝮上,标志底板和标志面所采用的各种村科应具有相容性，防止电化作用.不同的热胎胀系数或其地化学反应等造应标志板的幡也或损坏.由于本区域尬图内迪将命名工作还未独行.因此指路标志版面内容施工方努要与甲方.交瞽部门、地名办协商总定。3.2.4标志支势洁构：单立柱式支撑错构采用由89单立柱、0121单立柱和6140单立柱。标志姑构的设计基本风速为26.7es(参照t工程地质勘察提告3中重庆地区100年一遇风速取慎)。立柱及浅粢采用热轧无健铜管，不允许焊接.立柱项端及横梁物部均果用3un厚的钢板焊接封顶.滑动懵铝必须亲用袋料定制，不得位极接长.立柱采用的钢材应符合结构用无微飒背GBT8162-
11、2008要求，并符合道路交逋标志奴及支钵件(GB/T23827-2009)要求。标志结构中的主案.横家和法兰给柄构件均零采用热浸樱件后再涂量防腐处理.装钵量不存低于600gm条固件的钱件量不降低于350gm标志底板同滑动槽将采用5X16铝合金钾打钾接.停打何距不大于I2c.和仃沉头而必须舟至同标志而一样的高度,髀打沉头面不得凹入板内.否则应补至近面高度,做到牢固.平整。标志板与标志柱通过槽铝和滑动螺栓连接.标志基础采用明挖法施工,基底应先整平、夯实.控制好标高.电工关华,标段材料应符合的标路面标炖涂料3(JT/T280-200力的规定。标段喷涂前应清洁路面，不得有起灰现况.标蛟的甑色及形状应符
12、合道路交通标志和标段(GB5768.2-2009)的现定和设计要求.标拨施划后的厚度为2.0nm,厚度允许偏第O.2511m,宽度允许偏些5wn,长度借卷土50wn.嗤向偏位30皿.啧涂后边线无明显毛边.顺直平滑.4其它由于交通设施建设的诂多不破定因素，施工方的全梆工作必须在交警的曾售和指导下进行和完成.所有工程充工后,施工方应备齐相关技术笠样交付业主及北硝区公安交通管理局.并通过其时工程的验收。本次标志标我平面图中的抗清薄层为示意.工程量计入道路工程部分.本设计中未尽事宜应按照边潞交通冰志和标J3900900标志4人行横迫块1630Odoo你;5相路标弹块31500x200。标志6折头法标志
13、块2KHX1.X800标志7啖9单任大13啖9x，1.5x3200t*W(*标志勉收合格后建仪将所有螺母与螺栓岸军防止标志岐途。3标线设计3 .3.1交通标线设计原则:交逋标线的作用是首制和引导交通，标就应能确保车流分通行或，导流交通行世方向，指引车辆在汇合和分流前驶入正确的车道，烧惹行车纪律和帙序，；*少事故.保迂在白天和琬上都具行在线谤导功能，车道分界清晰.我向清茫、轮师分明、并与交通琼志有机结合，合理由导交通流.4 .3.2交通标线布设方法:在机动车遣珞西侧珞缘带内侧设置车道边缘段.车迫边缘地为白色.歧宽为15cm：禁止跨越对向车道分界设为单黄实段贰双黄实线.发宽均为15cm,其中双黄实战问足35cm；不可跨越同向车遭分界或为白色实践.及宽15cm;人行横道为白色实段，UTIOcni.（三1.f60cm:停止我为白色实f.我宽40cm：减速让行段由芮*平行白色地f和一小白色倒三角帝姐成，曲故践故及间隔长应分别为60cm和20c明战宽为20cm,掇,何距为20cm；倒三总形底宽1.200n,商300cm,底或宽40cm.腹域宽15cm,距国白色与我2m；路测边嫌跳与隔15留出3c的块D,以利于排水：在充要诱导车辆前的位置设置池面导向黄头,带头长度为3m：在珞及人行过街前方设置人行横道预告标识线，为白色益形图案,边域宽20em,长3%宽1.5u333交通标数的校
