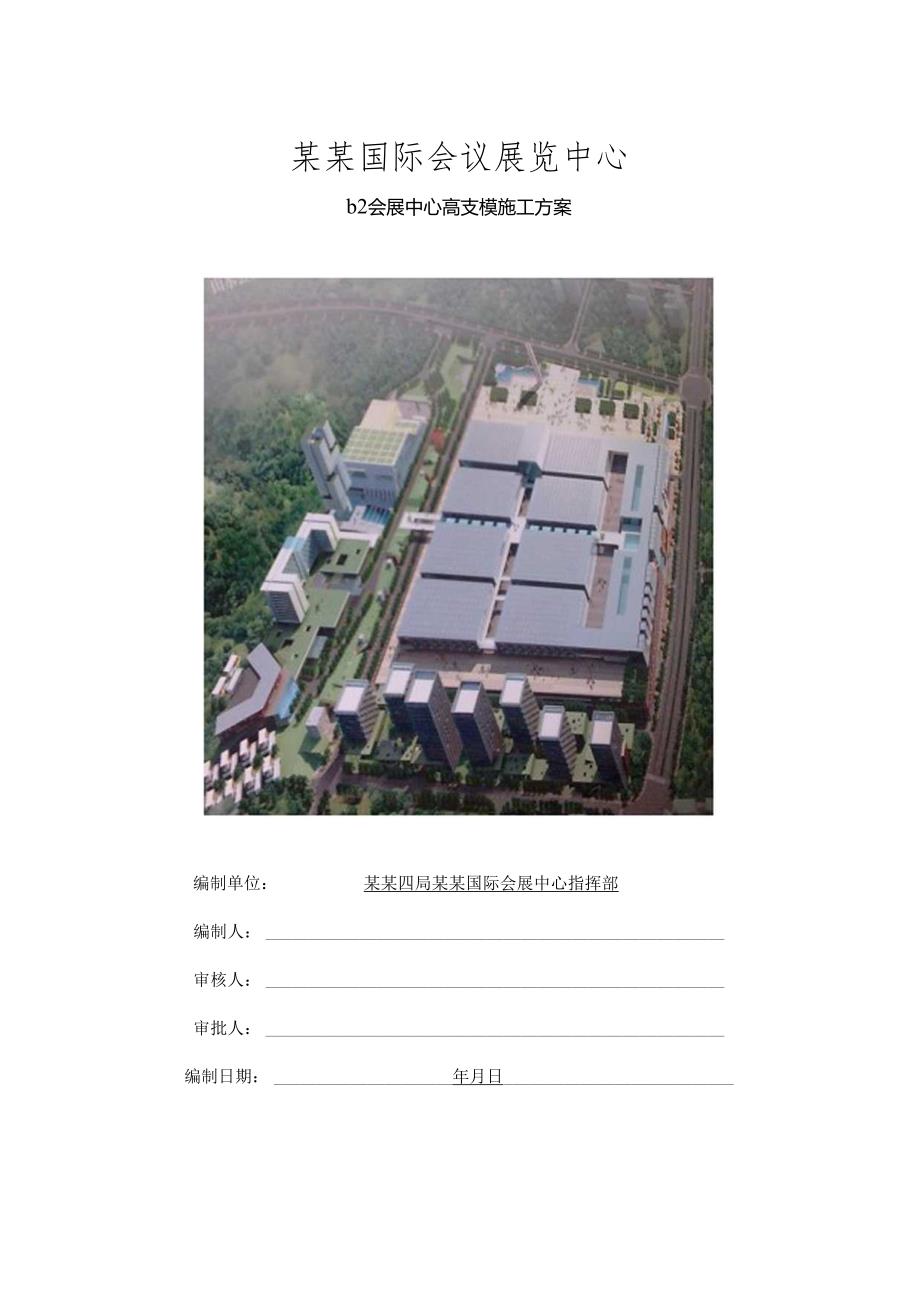

1、某某国际会议展览中心b2会展中心高支模施工方案编制单位：某某四局某某国际会展中心指挥部编制人：审核人：审批人：编制日期：年月日第1章工程概况1.编制依据11.2.工程概况1第2章材料选用及相关参数42.1. 混凝土的相关参数42.2. 模板及支撑系统的相关参数4第3章模板体系施工工艺63.1. 模板体系施工一般要求63.2. 结构柱模板设计及施工83.3. 结构梁板模板设计及施工93.4. 洞口模板设计及施工123.5. 后浇带模板设计及施工133.6. 高支模支撑体系验收133.7. 模板拆除14第4章高支模模板及支撑体系设计选型、计算154.1. 支撑体系的设计、选型154.2. 梁支撑体

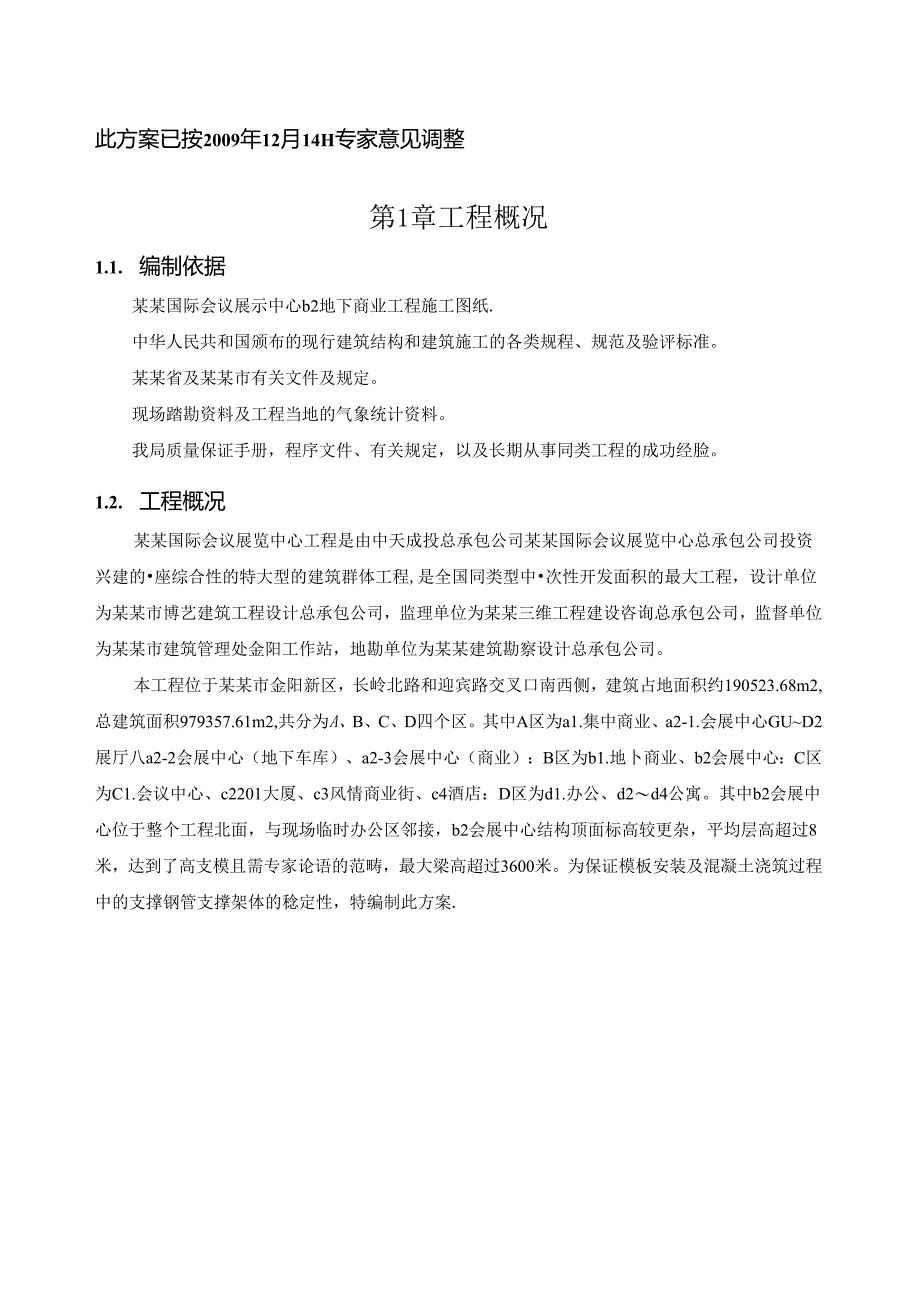

2、系验算164.3. 墙、柱钢管扣件模板计算294.4. 满堂楼板钢管扣件模板计算37第5章材料选用及相关参数465.1. 主要施工设备表465.2. 劳动力和材料的投入计划4753施工进度计划48第6章安全技术措施及应急预案506.1. 高支模防失稳措施506.2. 高支模支撑架搭设和拆除的安全技术措施506.3. 模板支架监测53第7章现场安全管理547.1.架体坍塌事故应急救援预案54此方案已按2009年12月14H专家意见调整第1章工程概况1.1. 编制依据某某国际会议展示中心b2地下商业工程施工图纸.中华人民共和国颁布的现行建筑结构和建筑施工的各类规程、规范及验评标准。某某省及某某市有
3、关文件及规定。现场踏勘资料及工程当地的气象统计资料。我局质量保证手册，程序文件、有关规定，以及长期从事同类工程的成功经脸。1.2. 工程概况某某国际会议展览中心工程是由中天成投总承包公司某某国际会议展览中心总承包公司投资兴建的座综合性的特大型的建筑群体工程,是全国同类型中次性开发面积的最大工程，设计单位为某某市博艺建筑工程设计总承包公司，监理单位为某某三维工程建设咨询总承包公司，监督单位为某某市建筑管理处金阳工作站，地勘单位为某某建筑勘察设计总承包公司。本工程位于某某市金阳新区，长岭北路和迎宾路交叉口南西侧，建筑占地面积约190523.68m2,总建筑面积979357.61m2,共分为A、B、

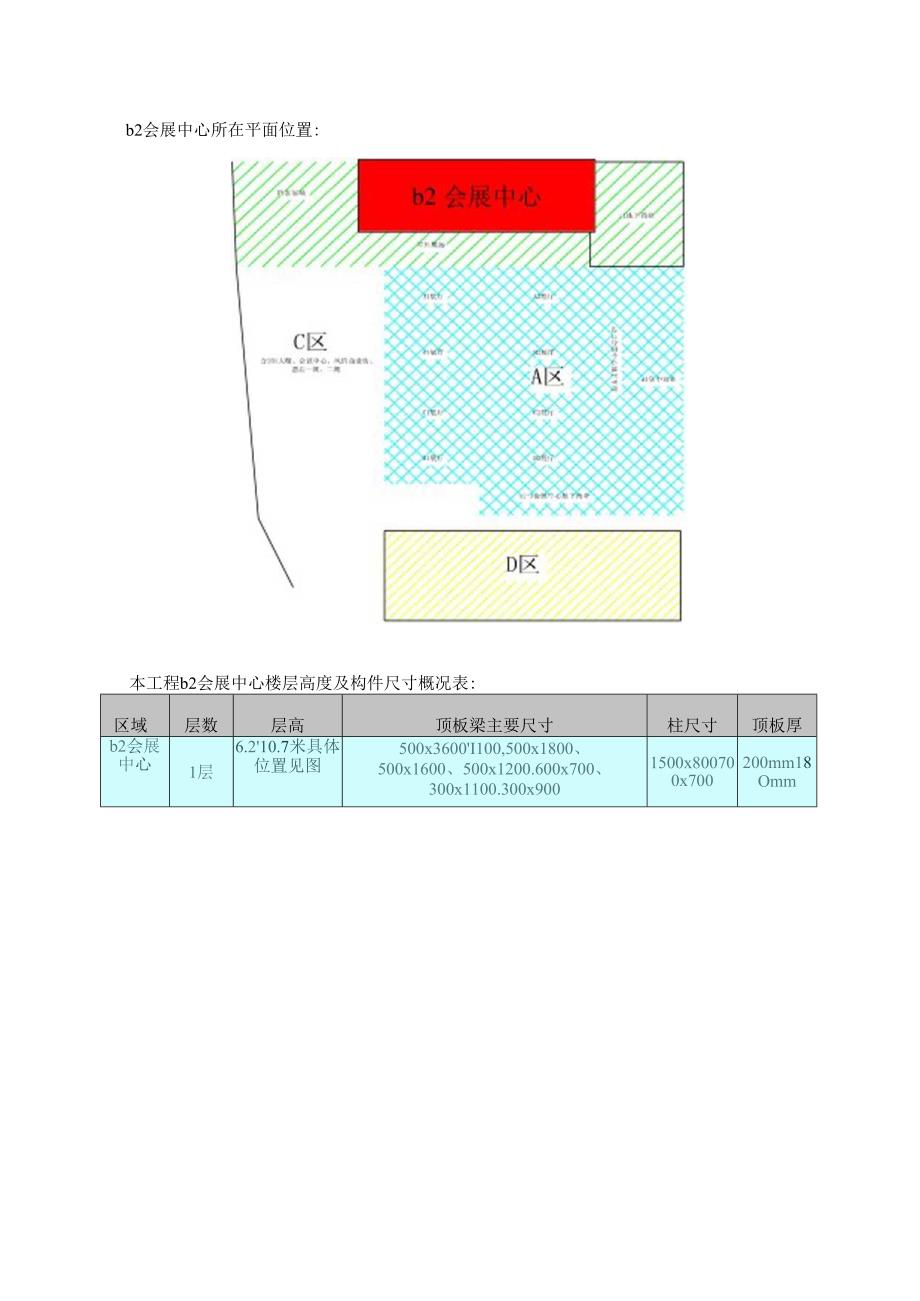

4、C、D四个区。其中A区为a1.集中商业、a2-1.会展中心GUD2展厅八a2-2会展中心（地下车库）、a2-3会展中心（商业）：B区为b1.地卜商业、b2会展中心：C区为C1.会议中心、c2201大厦、c3风情商业街、c4酒店：D区为d1.办公、d2d4公寓。其中b2会展中心位于整个工程北面，与现场临时办公区邻接，b2会展中心结构顶面标高较更杂，平均层高超过8米，达到了高支模且需专家论语的范畴，最大梁高超过3600米。为保证模板安装及混凝土浇筑过程中的支撑钢管支撑架体的稔定性，特编制此方案.b2会展中心所在平面位置:本工程b2会展中心楼层高度及构件尺寸概况表:区域层数层高顶板梁主要尺寸柱尺寸顶
5、板厚b2会展中心1层6.210.7米具体位置见图500x3600I100,500x1800、500x1600、500x1200.600x700、300x1100.300x9001500x800700x700200mm18OmmG.1:500整个工程楼U层高及较大构件分布图:500x3600、UOO大斜梁立面平面图*3VVV?、WMI。砥有回四0图铀W立面剖面图第2章材料选用及相关参数2.1. 混凝土的相关参数根据混凝土结构工程施工及验收规范3（G502042002）、建筑施工计算手册（江正荣编著）、简明施工计算手册（第二版）有关的内容计算过程所需数据如下：新浇险的重力密度c=24.OOOkNZ
6、mj;考虑施工具体时间和诊本身特性，将役的初凝时间定为t=2h,外加剂影响修正系数P1.=1.2能塌落度为MOT60三,取碎塌落度影响修正系数B2=1.15。2.2. 模板及支撑系统的相关参数本次施工模板支撑系统材料拟用九夹板、木方、焊接钢管和对拉螺栓。根据简明施工计算手册（第二版）、混凝十.结构工程以及相关规范和资料内容，确定各构件所用材料及相关参数如下：序号工程部位模板支撑及加固体系I框架柱九央板散拼由50X100三11木方、448X3.0InB日管.12高强对拉螺检及相应夹具等组成2梁板、楼梯九夹板敢拼（封闭式楼梯）由50X100mm木方、可调节钢支撵、183.Ow1.钢管、隔扣式脚手架
7、组成以及412高强对拉盛枪组成.3梁、柱接头九央板散拼由50X10Omm木方、可调节钢支投1.483.0n钢管以及12鸟强时拉螺枪祖成模板采用915nm1830nm18mm（宽X长X厚）九夹板，有关力学计算参数如下:弹性模量E=6X10Nm11抗弯强度f.=15N11m抗剪强度-1.4Wmm支撑柱模板的小楞采用50X100E木方，有关力学参数如卜丁用性模量E=9.5X1.ON/mn；抗当强度fJ=13Nmm抗剪强度=1.3Nmm支撑小楞的钢管采用双排48X3.0mm焊接钢管，有关力学计算参数如下：弹性横盘E=2.IXION/mm：抗弯强度f=205Nmm抗剪强度=11.0Nim2,A=4241
8、1un%1=10.4810,nun1.模板支掾体系立杆、横杆及采用18X3.Onm焊接钢管。本工程所采用G12高强对拉螺栓经试拉：破坏力值均超过了40KN（见后附模板加固对拉螺栓力学性能检测报告），超过了620对拉螺栓设计允许螺栓最大容许拉力值（kN）:N=38.250,经模板体系受力验算，W20e的对拉螺栓能满足本工程所有构件模板的加固要求,因此本工程实际所用对拉螺栓一律采用e12即可。其12高强对拉螺栓、螺帕、夹具等见以下两某图片（施工时必须强制采用，并不得更换）：自制高强对拉螺栓夹具高强对拉螺栓夹具第3章模板体系施工工艺根据图纸设计的构件尺寸及工程实际情况，本工程的模板选型主要如表所示。
9、其中结构柱和梁板分开浇筑，第一次浇筑混凝土达到距离梁锚固钢筋最下端500IIUn处。3.1. 模板体系施工一般要求3.1.1. 安全技术准备工作1）模板施工前进行全的安全技术交底，操作班组应熟悉设计与施工说明书，并应做好模板安装作业的分工准备。2）应对模板和配件进行挑选、检测，不合格者应剔除，并应运至工地指定地点堆放。3）备齐操作所需的一切安全防护设施和滞具。3.1.2. 模板安装构造要求1）满堂架模板支撵体系设置应按GJG130-2001、TGJ162-202*进行设置，本工程模版支撵一律采用钢管架，不得混用其他支架。本工程仅有地下一层结构，地下室有结构底板，且地下室底板施工工序发生在堵柱梁
10、板施工之前，因此本工程模板支架全部设置在地下室结构底板之上，并按要求在立杆下沿立杆纵向通长设置2m10011m50三木柄垫板，因此承载力不存在任何问题。2）模板及其支架在安装过程中，必须设置有效防倾凝的临时固定设施。3）同时根据规范要求，梁跨大于4m时，应按0.103%起拱，本工程主梁跨均为9米,次梁跨均为3米，在此统一为：主梁按0.3舟起拱，次梁不考虑起拱。4）拼装高度为2m以上的登向模板，不得站在卜层模板上拼装上层模板，安装过程中应设理临时固定设施.5）当支架立柱成一定角度倾斜，或其支架立柱的顶表面帧斜时，应采取可靠措施确保支点稳定，支掾底脚必须有防滑移的可苑措施。6）除设计图另有规定者外
11、,所有垂直支架柱应保证其垂直.7）对梁和板安装二次支掾前，其上不得有施工荷载，支撑的位置必须正确。安装后所传给支撑或连接件的荷载不应超过其允许值。3.1.3. 支撑梁、板的支架立柱安装构造要求1）木立柱底部应设整木，顶部应设支掾头。钢管立柱底部应设整木和底座，顶部应设可调支托，U型支托与楞梁两侧间如有间隙，必须楔紧，其螺杆伸出钢管顶部不得大OOmm,螺杆外径与立柱钢管内径的间隙不得大丁3mm,安装时应保证上卜,同心。2）在立柱底距地面20Omm高处，沿纵横水平方向应按纵下横上的程序设扫地杆。可调支托底部的立柱顶端应沿纵横向设置一道水平拉杆。扫地杆与顶部水平拉杆之间的间距，在满足模板设计所确定的
12、水平拉杆步距要求条件卜.，进行平均分配确定步距后，在每步距处纵横向应各设道水平拉杆。当层高在8m时，在最顶步距两水平拉杆中间应加设一道水平拉杆。所有水平拉杆的端部均应与四周建筑物顶紧顶牢。无处可顶时，应于水平拉杆端部和中部沿登向设置连续式剪刀掾。3）钢管立柱的扫地杆、水平拉杆、剪刀撵应采用18mm钢管，用扣件与钢管立柱扣牢.木扫地杆、水平拉杆、剪刀探应采用搭接，并应用铁钉钉牢。钢管扫地杆、水平拉杆应采用对接,剪刀掾应采用搭接，搭接长度不得小于100OmIn,用两个旋转拉件分别在离杆端不小于100E处进行固定。4）施工时，在已安装好的模板上的实际荷载不得超过设计值。已承受荷我的支架和附件，不得随
13、意拆除或移动。5）安装模板时,安装所需各种配件应置于工具箱或工具袋内，严禁散放在模板或脚手板上；安装所用工具应系挂在作业人员身上或置于所配带的工具袋中，不得掉落。6）当模板安装高度超过3.Om时，必须搭设脚手架，除操作人员外，脚手架卜.不得站其他人.3.1.4. 吊运模板要求1）作业前应检包绳索、卡具、模板上的吊环，必须完整有效，在升降过程中应设专人指挥,统一信号，密切配合。2）吊运大块或整体模板时，竖向吊运不应少丁两个吊点，水平吊运不应少丁四个吊点。吊运必须使用卡环连接，并应植起植落，待模板就位连接牢固后，方可摘除卡环3）吊运散装模板时，必须码放整齐，待捆绑牢固后方可起加。4）严禁起重机在架
14、空输电线路卜面工作。5级风及其以上应件止一切吊运作业。5）木料应堆放于下风向，离火源不得小丁30m,且料场四周应设置灭火淞材.3.2. 结构柱模板设计及施工本工程采用覆膜木胶合板，沿模板短边设置50X100方木，木杨与九夹板之间用钉了钉牢，模板就位后用短钢管临时固定，柱子模板用柱筛加固。柱子模板均为采用胶合板，与木方加工成定型模板以增强模板的刚度。竖楞木方间距取3（）（）m,且每例不少丁3根.相连两板的接缝高低差控制在2m内，若因模板厚薄不一致，则应统一选材，将少量不规则模板刨平直使用。框架柱加设对拉螺性要求：柱宽W800时在柱中心设置一道：柱宽800时设置两根.方柱模板支撑示意柱底外困均用木方钉在楼板上，防止柱底模板移位，上部柱模板用水平钢管箍紧并沿两侧加设对拉螺杆，第一道距板面300mm,以上间距d为60Omm一道，柱箍通过四根竖向立杆，与满堂架连成整体，保证其模板不发牛.移位或帧斜，具体做法：如塔柱梁板次现浇的情况下，可在柱子背楞外增设抱箍。泡推位置最好设置在满堂架水平横杆处,抱箍所用钢管需有足够长度，超出柱模外部分钢管可与满堂架用扣件扣牢，如墙柱与梁板分开浇筑，在柱子模板拆除后，可在结构柱外表面增设抱箍，其做法同上。外围框架柱外模接模，预先在下层柱预埋一根长400Mn的螺栓,距楼面250Mn螂栓锚入校内不少丁15d.往上接模时外侧模板片高度为层高+25O
