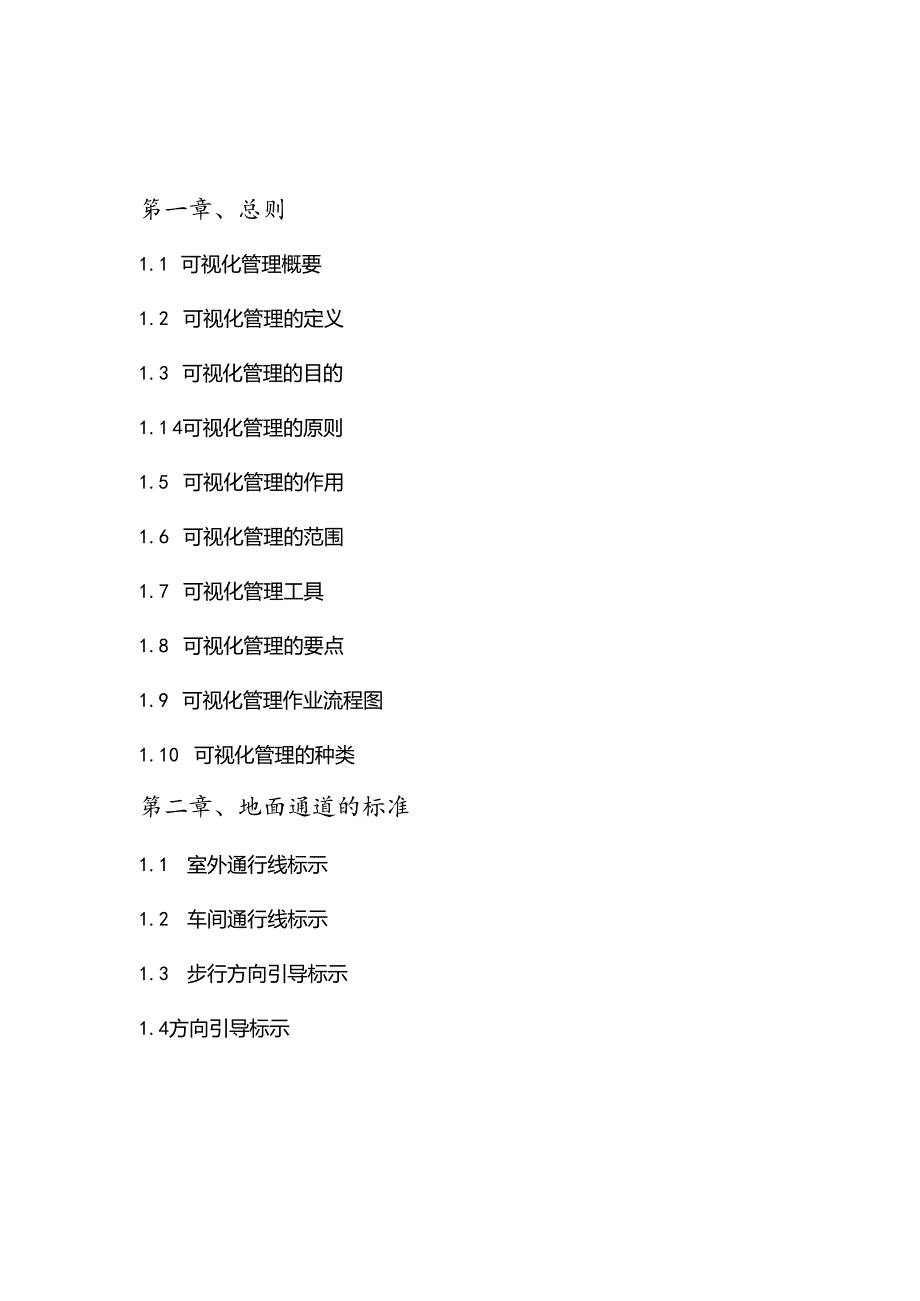

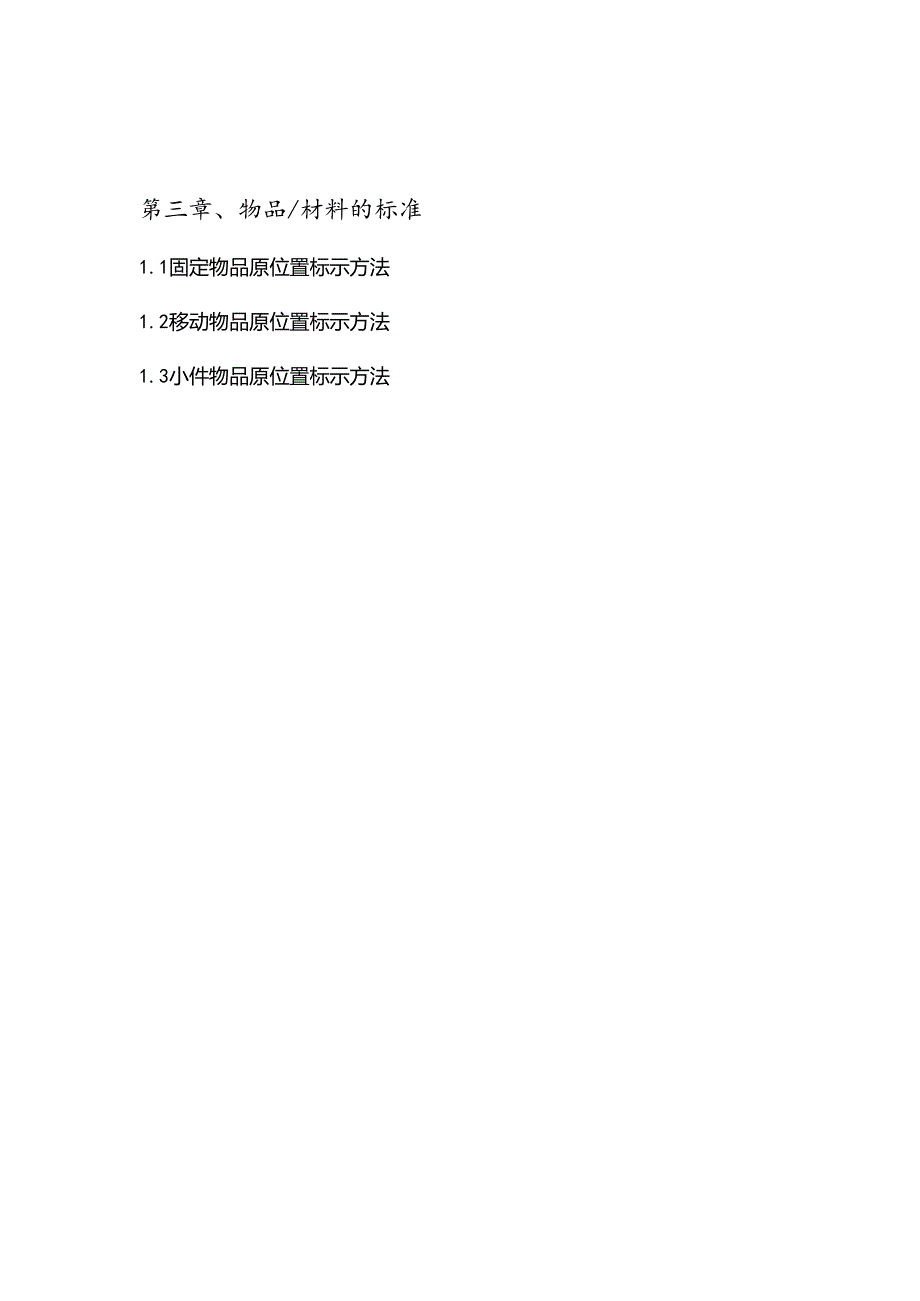

1、笫一章、总则1.1 可视化管理概要1.2 可视化管理的定义1.3 可视化管理的目的1.1 4可视化管理的原则1.5 可视化管理的作用1.6 可视化管理的范围1.7 可视化管理工具1.8 可视化管理的要点1.9 可视化管理作业流程图1.10 可视化管理的种类第二章、地面通道的标准1.1 室外通行线标示1.2 车间通行线标示1.3 步行方向引导标示1.4方向引导标示第三章、物品/材料的标准1.1固定物品原位置标示方法1.2移动物品原位置标示方法1.3小件物品原位置标示方法1.5 半固定物品原位置标示方法1.6 废弃物品原位置标示方法第四章、设备/电器的标准1.1 设备管理卡的标示方法1.2 空调风

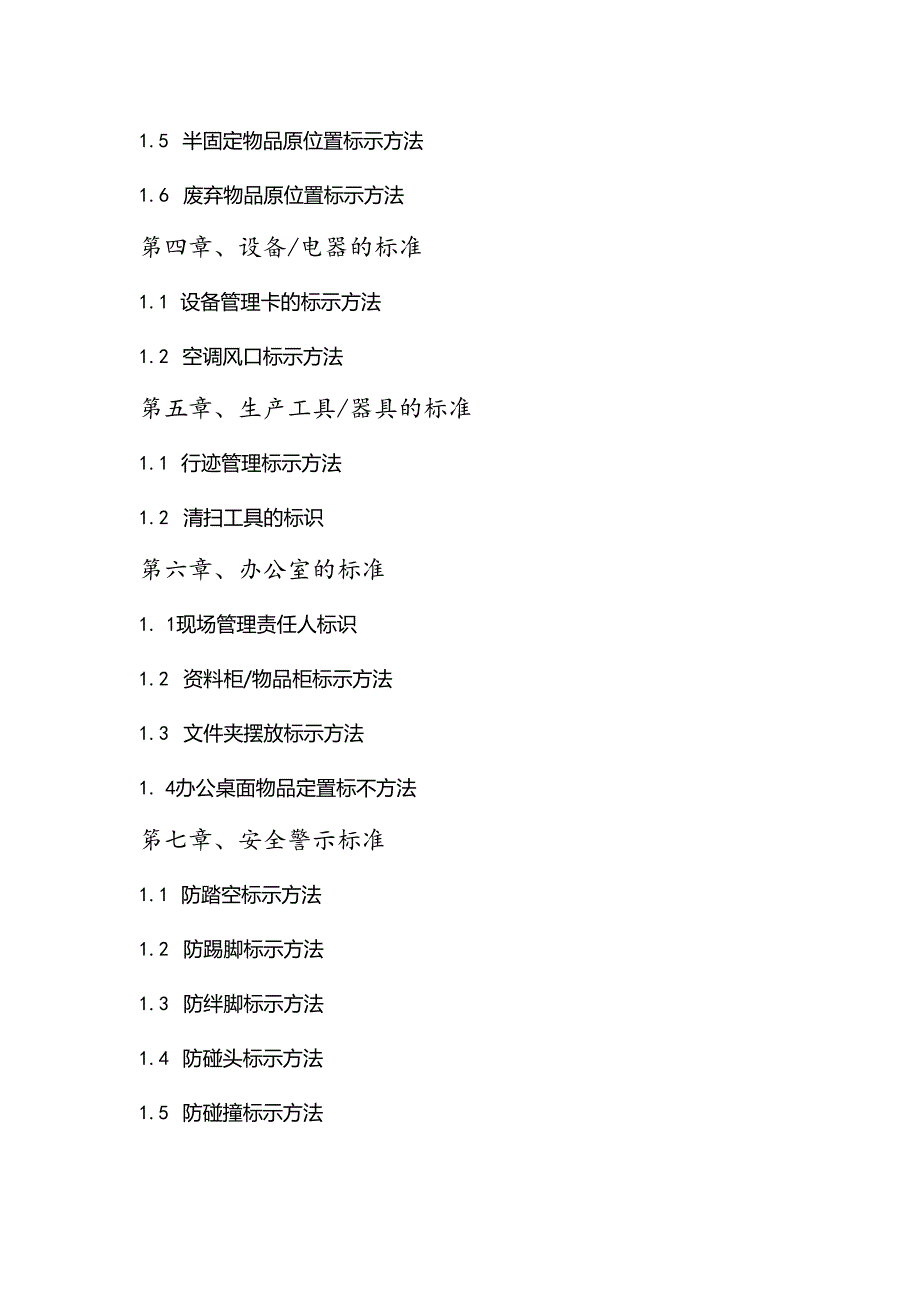

2、口标示方法第五章、生产工具/器具的标准1.1 行迹管理标示方法1.2 清扫工具的标识第六章、办公室的标准1. 1现场管理责任人标识1.2 资料柜/物品柜标示方法1.3 文件夹摆放标示方法1. 4办公桌面物品定置标不方法笫七章、安全警示标准1.1 防踏空标示方法1.2 防踢脚标示方法1.3 防绊脚标示方法1.4 防碰头标示方法1.5 防碰撞标示方法1.6 禁止阻塞区域标示1.7 危险区域标示1.9围栏标识第八章、目视看板的管理标准1.1 部门管理看板第九章、可视化管理案例图片1. 1条形桌面物品摆放1.2 生产区域科长及经理办公桌物品摆放1.3 “1.”型办公桌物品摆放第一章、总则1.I可视化管
3、理概要可视化管理以企业内一切看得见摸得着的物品为对象，进行统一管理，使现场规范化、标准化。通过形象直观、色彩适宜的各种视觉感知信息来组织羽场范围内的各项管理活动，并运用定位、画线、挂标示牌等可视化技巧及方法来实现管理的可视化，使员工能及时发现问题，达到提高劳动生产率和产品质量的目的。1.2可视化管理的定义可视化管理是指整理、整顿、清扫、清洁、素养、安全活动结束后，通过人的五感（视觉、触觉、听觉、嗅觉、味觉）能够感知现场现物的正常与异常状态的方法。可视化管理是用眼睛观察的管理，体现了主动性和有意识性。可视化管理也称为一目了然的管理。1.3可视化管理的目的明确告知应该做什么，做到早期发现异常情况，
4、使检查有效。防止人为失误或遗漏，并始终维持正常状态；通过视觉，使问题点和浪费现象容易暴露，事先预防和消除各类隐患和浪费。1.4 可视化管理的原则视觉化：彻底标识。进行色彩管理；透明化：将需要看到的被遮隐的地方显露出来，情况也如此；界限化：即标示管理界限，标示正常与异常的定量界限，使之一目了然。1.5可视化管理的作用想要管理的地方一目了然易知正常与否，且谁都能指出从远处就能辨认出正常与异常任何人使用都容易遵守，容易更改有助于把作业场所变得明亮，整洁有助于维持安全，愉快的环境营造员工和顾客满意的场所1.6可视化管理的范围人的行动厂房、办公室的状态、名字、用途、使用或联络方法；设备、装备的状态；材料
5、及备品的良/不良、数量、位置、品名、用途；工器具的良/不良、数量、位置、品名、用途使用方法;制造方法、条件的标标准生产的进行状态、显示看板；文件的保管、拿取方法；其他情报/管理信息1.7 可视化管理工具油漆、胶带、看板、颜色:文字、数字、线条、箭头;一览表、图表、图形，照片；感温纸、灯信号、有声信号；特殊设施等。1.8 可视化管理的要点从远方也能辨认出；任何人使用也一样方便；在想要管理的地方做标示；任何人都容易遵守，容易更改；容易明白状态正常与否，且谁都能指出;有助于把作业场所变得明亮、整洁；有助于维持安全、愉快的环境。1.9可视化管理作业流程图作业顺序作业要点理由1、完成现场7S彻底进行6S
6、活动持续推进，持续完善员工无法养成习惯好制度无法贯彻2、现场清扫1.清扫是从上到下，从里到外进行2 .使用抹布擦试3 .全员参与彻底清扫能发现设备隐患能够是可视化物清洁美观3、划分区域按部门划分区域，分为职能部门与生产部门，按工种分区域便于目视化标示张贴，更方便车间统一管理4、选定颜色，标示1 .选定合适的颜色如休息室：宁静的颜色2 .颜色选定符合公司C1.（企业形象）及整体可视化要求颜色统一明确，规范5、粘贴标示同一工种标准一致6、库存标示符合三定要求，定物品，定位置，定数量。7、标示名称物品名称明确，同型号物品可以进行编号1.1.O可视化管理的种类可视化管理种类适用事例颜色线条工厂基本颜色
7、标准、常用线条规格、重点工序地面通道通行线、地面导向、门管理基础建设厂房建筑，楼层牌，安全桩，安全护栏设备电器生产设备、风扇物品材料物品原位置、仓储货架、定量标示工具器具各类工具、手套、绳索、搬运车辆安全警示消防设施、安全护栏、危险品办公部门办公桌面物品、抽屉柜子、文件资料管理看板方针指示、公告栏外围环境厂区绿化、市政设施、道路路沿第二章、地面通道的标准1.1室外通行线标示1.1.I目的为了保护行人，区分人与车辆的通行1.1.2对象设置在室外主通道中央和道路两旁1.1.3标准A.通行线宽：150mm；B、通行线颜色：中心线一白色/黄色；两旁划线一黄线；C,标准：两旁划线，距离边缘40Omm的位
8、置按直线划线，划线随边缘体一起凹凸，距离始终为400mm；通道宽度大于1.5m,在通道线中间划中心线，线宽150mm。1. 1.4示例：室外通道边缘室外通道边缘1.2车间通行线标示为了保护墙面与设备，区分人与车辆的通行1.2. 2对象设置在现场通道中央，在已设置的设备旁划线，设置在走廊、仓库通道旁划线1.3. 3标准A、通行线,宽：5011unB、通行线颜色：黄色C、标准：距离设备50mm以上的位置按直线划线；距离墙面120mm的位置按直线划线，墙面若有凸出的墙柱，线也相应地离墙柱12(JmnI处划线；若通道宽度大于1.5m,应在通道中间划中心线，线宽50mmo1.4. 行方向引导标示1.5.
9、 1目的使右侧通行习惯化，维持秩序并预防安全事故1.6. 2对象楼梯、走廊、仓库、生产现场通道1.7. 3标准A、在楼梯及走廊标示中央线，线宽50r三,黄色B、标示中央线,走廊的宽度超过1.8m时，楼梯的宽度超过1.5m时，交叉路用虚线标示，交叉路上附着方向引导标示C,步行箭头：颜色：蓝色；规格；长20OmmX宽100mm1. 3.4示例:1.4方向引导标示1.4.1目的为了在交叉路上能容易找到目的地地引导1.4.2对象工厂内部所有交叉路1.4.3标准A、交叉路上附着通行方向引导标示板，标示板以附着在地面为原则（标示可以粘贴在箭标上部或前部），根据情况也可以附着在墙壁上；B、交叉路用虚线标示，
10、行走方向箭头与箭头之间的间隔为5m行走方向箭头用蓝色标示C、中央线及边线使用黄色，中央线及边沿线的线宽是50mm,从墙面到边沿线的距离为12Omm1.4.4示例:第三章、物品/材料的标准1.1固定物品放置标示方法1.1.I目的对所有不经常移动的物品原位置进行定位标识，确定物品的摆放的位置，便利人员查找1.1.2对象对所有不经常移动的物品，如滚桶机、文件柜、货架、饮水机、方型垃圾桶等。1.1.3标准A、制作有色线条，将物品用全封闭式线条框起；B、2标识线应与物品的外沿保持IOmIn左右的空隙;C、3规格：线宽如示意图，颜色为黄色。D、4可以采用刷漆或粘胶带。1. 1.4示例：A.示例1适用于所占
11、面积长或宽超过Im的物品。,5mB、示例2适用于所占面积长、宽均小于Irn的物品。Scm2cm1.2. 动物品原位置标示方法1.3. 1目的对所有经常移动的物品原位置进行标识，确保物物有归处，使整顿成为习惯化。1.4. 2对象所有经常移动的物品，如搬运车等。1.5. 3标准A、制作有色线条，物品用半封闭式线条框起B、标识线应与物品的外沿保持IOnIm左右的空隙C、规格：线宽5cm,颜色为黄色D、可以采用刷漆或粘胶带1.6. 4示例1.7. 1目的指定生产或办公区域桌面小物件的摆放位置，避免随意放置，保持统一规范。1.8. 2对象现场及办公室使用的小物件，生产区域桌面的仪器、器皿等，办公区域桌面
12、的文件栏、电话等。1.9. 3标准A、制作摆放位置定位贴，按照物品的外轮廓线在四个角都粘贴直角形限位标识贴；B、用公司统一样式印刷，使用隐形定位的方法进行四角定位,四角定位材料使用黄色即时贴；C、规格：4cm*Icm（使用公司统一样式印刷）1.3.4示例:!4cm1.4临时物品放置的标示方法1.10. 1目的对生产现场或仓库的物品料暂存地进行目视化管理，使员工清楚区域划分。1.4.2对象对于车间各种需要临时放置的物品/物料1.4.3标准A、使用有色线条，将物品封闭式框起，且等距分布10条45斜线B、标识线应与物品的外沿保持IOmIn左右的空隙C、规格：线宽5cm,黄色，依据物品大小制定标示大小
13、。1. 4.4示例:蜡时物品放过处1.5. 固定物品原位置标示方法1.6. 1目的对所有不经常移动的物品原位置进行标识，确保物有归处，使整顿成为习惯1.7. 2对象对所有不经常移动的物品。如（备品、备件、货架等）1.8. 3标准A、标示方法：线宽5cmB、线形：四角定位C、颜色：黄色1. 5.4示例：图-货kM3城聚3维量4次父5WVft图二1.6. 弃物品原位置标示方法1.7. 1目的对所有废弃的物品原位置进行标识，确保物物有归处，使整顿成为习惯化。1.8. 2对象所有废弃的物品、材料。1.9. 3标准A、标示方法：线宽5cm.B、线形：封闭实线C、颜色：红色D、标识线应与物品的外沿保持Ie
14、n1.左右的空隙。E、可以采用刷漆或贴胶带1.6.4示例：第四章、设备/电器的标准1.1.设备管理卡的标示方法1.1.I目的明确设备的名称、编号、部门、维护人、职责，以便发生故障时及时处理，减少生产损产1. 1.2应用范围重要的设备、机械、电器1.1.3标准A.制作设备管理卡，如图所示B.规格：列宽12和25,行高32C,标示附着在重要设备的正面显眼的左上角位置1. 1.4示例：1225设备名称电子称编号OO1.部门物管部责任人张三职责日常维护及清洁1.2 空调风口标示方法1.3 .1目的一眼看出空调等是否正常运转、提高检查效率1.2.2 应用范围空调风口、电机散热口、控制柜散热口1.2.3 标准A.制作红色飘带，如图所示。B.规格：长15Cm*宽5cm。C.张贴时要统一方向.统一位置。D.也可以适用于简易小风扇。1. 2.4示例：第五章、生产工具/器具的标准
