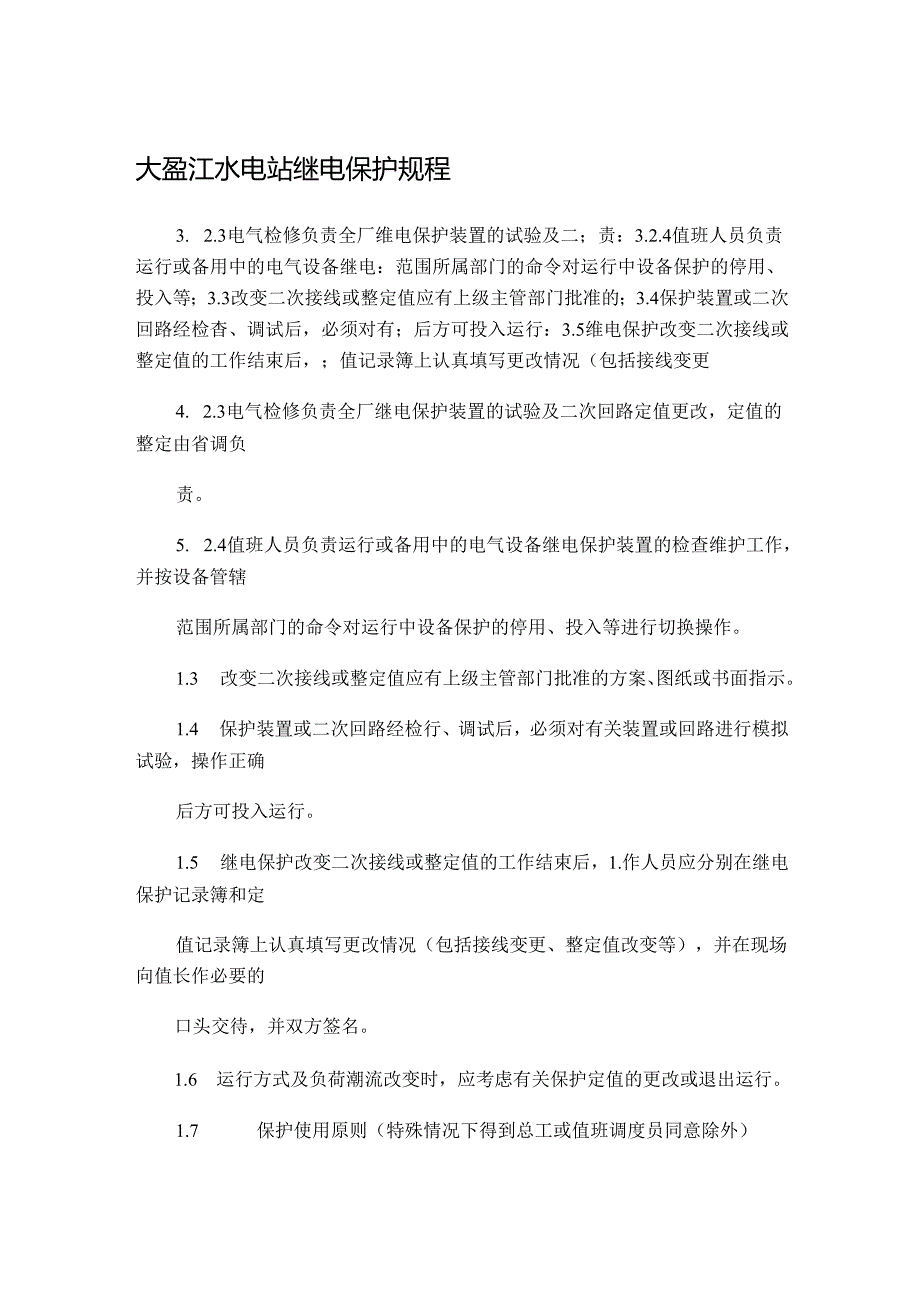

1、大盈江水电站继电保护规程3. 2.3电气检修负责全厂维电保护装置的试验及二；责：3.2.4值班人员负责运行或备用中的电气设备继电：范围所属部门的命令对运行中设备保护的停用、投入等；3.3改变二次接线或整定值应有上级主管部门批准的；3.4保护装置或二次回路经检杳、调试后，必须对有；后方可投入运行：3.5维电保护改变二次接线或整定值的工作结束后，；值记录簿上认真填写更改情况（包括接线变更4. 2.3电气检修负责全厂继电保护装置的试验及二次回路定值更改，定值的整定由省调负责。5. 2.4值班人员负责运行或备用中的电气设备继电保护装置的检查维护工作，并按设备管辖范围所属部门的命令对运行中设备保护的停用

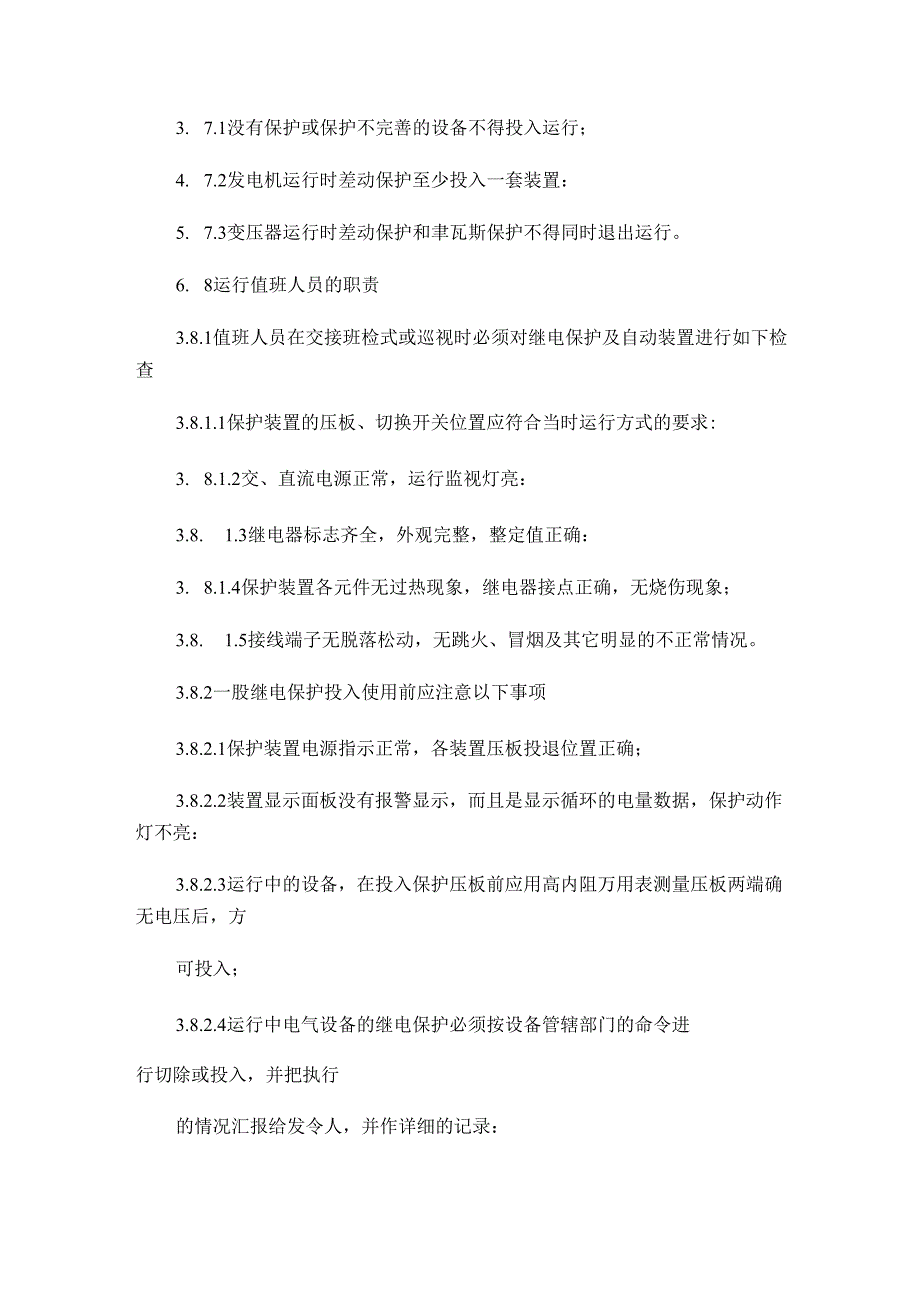

2、、投入等进行切换操作。1.3 改变二次接线或整定值应有上级主管部门批准的方案、图纸或书面指示。1.4 保护装置或二次回路经检行、调试后，必须对有关装置或回路进行模拟试验，操作正确后方可投入运行。1.5 继电保护改变二次接线或整定值的工作结束后，1.作人员应分别在继电保护记录簿和定值记录簿上认真填写更改情况（包括接线变更、整定值改变等），并在现场向值长作必要的口头交待，并双方签名。1.6 运行方式及负荷潮流改变时，应考虑有关保护定值的更改或退出运行。1.7 保护使用原则（特殊情况下得到总工或值班调度员同意除外）3. 7.1没有保护或保护不完善的设备不得投入运行；4. 7.2发电机运行时差动保护至
3、少投入一套装置：5. 7.3变压器运行时差动保护和聿瓦斯保护不得同时退出运行。6. 8运行值班人员的职责3.8.1值班人员在交接班检式或巡视时必须对继电保护及自动装置进行如下检查3.8.1.1保护装置的压板、切换开关位置应符合当时运行方式的要求:3. 8.1.2交、直流电源正常，运行监视灯亮：3.8. 1.3继电器标志齐全，外观完整，整定值正确：3. 8.1.4保护装置各元件无过热现象，继电器接点正确，无烧伤现象；3.8. 1.5接线端子无脱落松动，无跳火、冒烟及其它明显的不正常情况。3.8.2一股继电保护投入使用前应注意以下事项3.8.2.1保护装置电源指示正常，各装置压板投退位置正确；3.

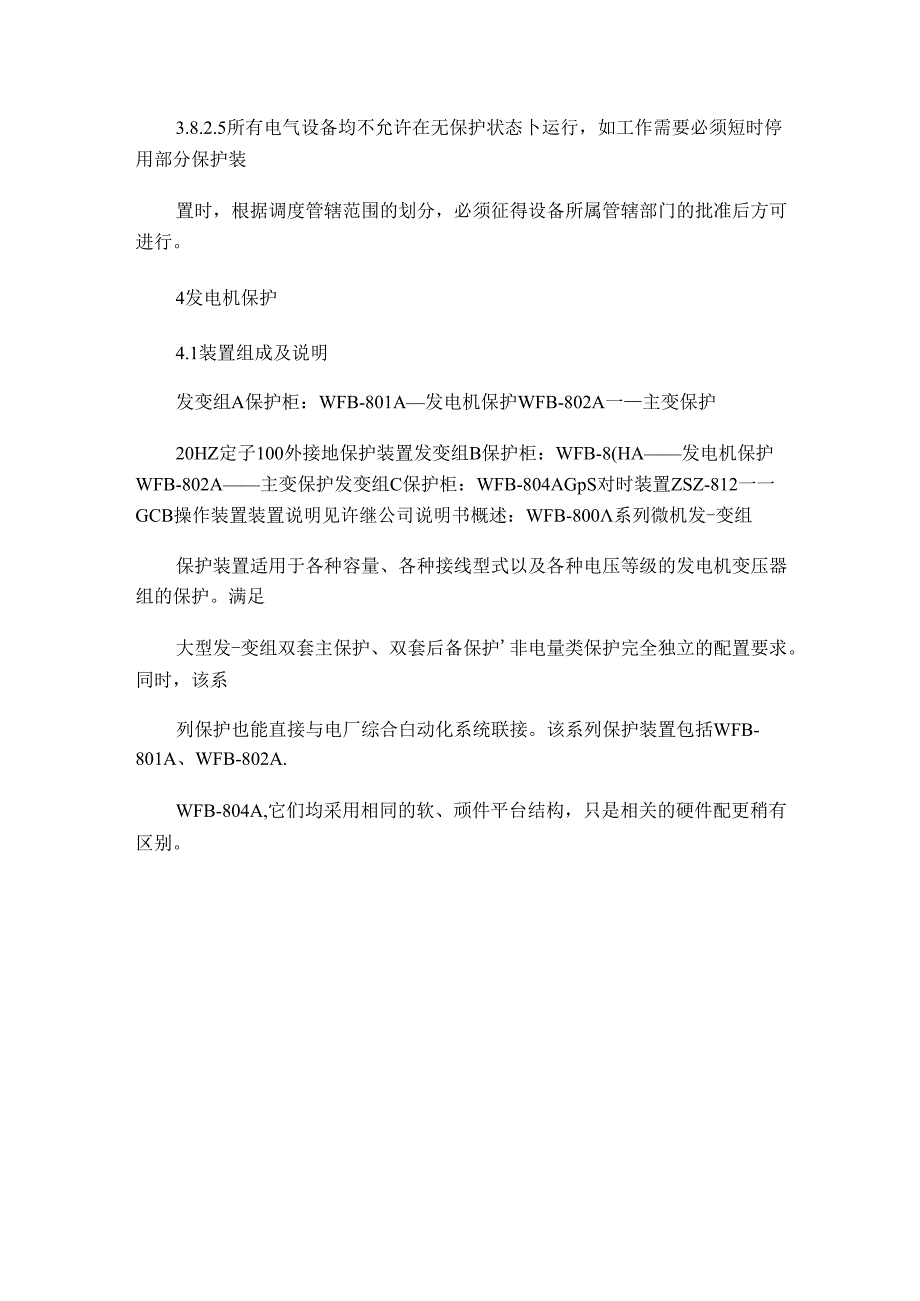

4、8.2.2装置显示面板没有报警显示，而且是显示循环的电量数据，保护动作灯不亮：3.8.2.3运行中的设备，在投入保护压板前应用高内阻万用表测量压板两端确无电压后，方可投入；3.8.2.4运行中电气设备的继电保护必须按设备管辖部门的命令进行切除或投入，并把执行的情况汇报给发令人，并作详细的记录：3.8.2.5所有电气设备均不允许在无保护状态卜运行，如工作需要必须短时停用部分保护装置时，根据调度管辖范围的划分，必须征得设备所属管辖部门的批准后方可进行。4发电机保护4.1装置组成及说明发变组A保护柜：WFB-801A发电机保护WFB-802A一主变保护20HZ定子100外接地保护装置发变组B保护柜：WFB-8(HA发电机保护WFB-802A主变保护发变组C保护柜：WFB-804AGpS对时装置ZSZ-812一一GCB操作装置装置说明见许继公司说明书概述：WFB-800系列微机发-变组保护装置适用于各种容量、各种接线型式以及各种电压等级的发电机变压器组的保护。满足大型发-变组双套主保护、双套后备保护非电量类保护完全独立的配置要求。同时，该系列保护也能直接与电厂综合白动化系统联接。该系列保护装置包括WFB-801A、WFB-802A.WFB-804A,它们均采用相同的软、顽件平台结构，只是相关的硬件配更稍有区别。
