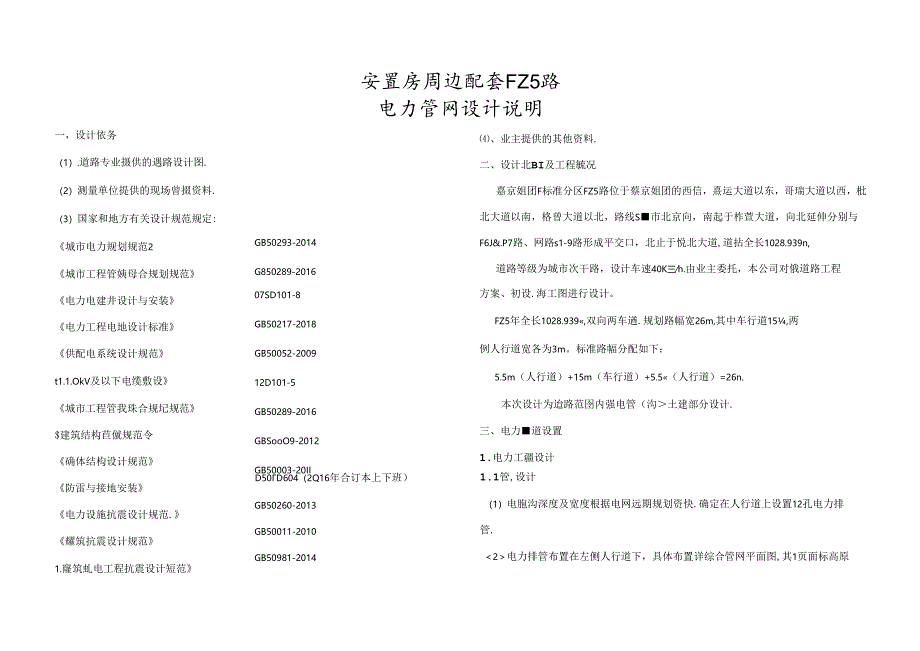

安置房周边配套FZ5路-电力管网设计说明.docx_第1页
第1页 / 共5页
安置房周边配套FZ5路-电力管网设计说明.docx_第2页
第2页 / 共5页
安置房周边配套FZ5路-电力管网设计说明.docx_第3页
第3页 / 共5页
安置房周边配套FZ5路-电力管网设计说明.docx_第4页
第4页 / 共5页
安置房周边配套FZ5路-电力管网设计说明.docx_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

《安置房周边配套FZ5路-电力管网设计说明.docx》由会员分享,可在线阅读,更多相关《安置房周边配套FZ5路-电力管网设计说明.docx(5页珍藏版)》请在第壹文秘上搜索。

1、安置房周边配套FZ5路电力管网设计说明一,设计依务(1).道路专业摄供的遇路设计图.(2)测量单位提供的现场曾掇资料.(3)国家和地方有关设计规范规定:城市电力规划规范2城市工程管姨母合规划规范电力电建井设计与安装电力工程电地设计标准供配电系统设计规范t1.1.OkV及以下电缆敷设城市工程管我珠合规圮规范$建筑结构苣僦规范令确体结构设计规范防雷与接地安装电力设施抗震设计规范.耀筑抗震设计规范1.窿筑虬电工程抗震设计短范GB50293-2014G850289-201607SD101-8GB50217-2018GB50052-200912D101-5GB50289-2016GBSooO9-2012

2、GB50003-20IID50D604(2Q16年合订本上下班)GB50260-2013GB50011-2010GB50981-2014、业主提供的其他资料.二、设计北BI及工程毓况嘉京姐团F标准分区FZ5路位于蔡京姐团的西信,熹运大道以东,哥瑞大道以西,枇北大道以南,格曾大道以北,路线S市北京向,南起于柞萱大道,向北延伸分别与F6J&.P7路、网路s1-9路形成平交口,北止于悦北大道,道拈全长1028.939n,道路等级为城市次干路,设计车速40K三h.由业主委托,本公司对俄道路工程方案、初设.海工图进行设计。FZ5年全长1028.939,双向两车遒.规划路幅宽26m,其中车行道15,两例人

3、行道宽各为3m。标准路幅分配如下:5.5m(人行道)+15m(车行道)+5.5(人行道)=26n.本次设计为迨路范囹内强电管(沟土建部分设计.三、电力道设置1.电力工疆设计1.1管,设计(1)电胞沟深度及宽度根据电网远期规划资快.确定在人行道上设置12孔电力排管.2电力排管布置在左侧人行道下,具体布置详综合管网平面图,其1页面标高原1.3电力过青井管(1)电力沟过街处采用镇锌钢管,并使用纪杰管就.套管间隙用细沙或灰浆回埴,排管两端设工作井.电缆柞首顶距迪踣落面不小于0.7%(2)电力扑管以不小于0.5的坡度坂向电力工作井.(3)电力管姣接地:沿电力推管道长敷设216热俵锌圆钠作为校地帝,按也带

4、沿排管苒边敷设.沿愫地带每用30米谀置一根极地锹.遇道路交叉口时,两边各设一根隹地般,接地板用1.50X50X5。=250Onni)角钢聿直打入地下(其顶部埋深0.8米),弁与接地带H接,媒接部位须进行防腐处理.电力管度接地电阻不得大于10K.1.4工作井(枪去井(1)本次设计直线管段上堀隔30m左右设置直通井其具悻做法详见国贰电网公司配电网工程典型设计IOkV电缆分册(2016年版)第149、158页直通里电缆井(混凝土):在转舍处选用转弯井,其具体做法详见国京电网公司配电网工程典型设计IokV电缆分册(2016年版第167、168页转弯组电缆井(混凝匕:有支管接入接出处选用三通井,其具体做

5、法详见国家电网公司配电网工程典型设计IOkV电缆分期(2016年版*第178、185页三通型电缆井(混凝土;四通里电缆井具体做法详见国家电陷公司配电网工程联里设计1徽V电缆分册(2016年版方第198、206页四通型电波井(混秋上).(2)所有电拴井活动流板均涌做防盗处理,盖板面上做电力”标志,固定盖板则上与设计地面标高齐平,但应根据实际情况预留上新构筑物空间(由正主控制).1.2电力井管电力管遗埋设深度电力管道走廊在人行道同土(管顶至跆百)不小于0.7米.车行道下同土(管顶至踣面)不小于1.0米.电力排管铺谀的一短规定及要求电力主干排帝崖设在沿道路槌号前进方向右何人行道下,谀计风格为CPVC

6、167X8.0电缆保护管.电力林管沿人行道下敷设时,采用原土回填,其管顶埋深距人行道面层不得小于0.5m:电力排管沿嫌化带下敷设时,采用原土回填.其曾顶埋深距人行道面层不得小于0.7m;电力抨首在车行at下敷设叶,应采用混凝土包封保拧,其首顶埋覆史道路面层不得小于1.On.电力摔管底部设1.(Xn厚C20混凝土底板:排管在透过境方路段时,采期铜够混凝土底板,单层双向配第0U2O0,电力抨首尽可能沿直线排列,每根管子原则上只穿一根电缆。电力排首起终点与现状道路的电力/路接通。电力电缆排管应有不小于0次的戢向坡馍城向电力工作井.部门书面窜长意见:在施工过程中请供电部门共同参与中间勉收等重爱环节。H

7、其它来星事宜按有关知藏执行.由设计、整理、施工方协Iri1.决.接澄处用1:25水泥砂浆堵抹严密,电透井注意防水防潮,井流采用不锈钢卜.沉式井流,上横人行道桶装.(5)在迤路照明分支箱位置预曲通用电源分支箱接口井,(4)电挖井均采用50X5镀锌扇钢接地,同时翟求接地电阻不大于IO欧姆。每座电力工作井外侧设一根长2.5米的1.5OX5热镀界用捌作接地体.其水平连结体采用-50X5蟆锌扁钢“(5)电掩井内设一集水坑,集水坑具体做法年见国标图集电力电跳井设计与安装3(07SD1018第127Jt.向果水坑的泄水坡度不小于0.5%.妪水坑内设PI-根75UPVC排水馆。就近的雨水井柢连.管口用不错纲步网封堵.6)检查井其它不详之处可卷七国家电网公司配电网工程典型设计IOkV电缆分用(2016年版)电力工作井两侧的排管孔口应封堵.(8)安奘在电力工作井内的金属拗件采用5OX5热镀锌扁钢与接他体连接,要求接地电阻不大于1。欧姆.2.质it要求:(1)起尬摔管必须般电力试4单位1试(包括压潞试验和通流i验等合格后方可使用。(2)图中未尽事宜.应参照国家有关枪工就收规范执行。(3)为保证电力管沟能第活足供电部门的使用更求.本国在实枪前营先在求供电
