《冬季施工方案.docx》由会员分享，可在线阅读，更多相关《冬季施工方案.docx（7页珍藏版）》请在第壹文秘上搜索。

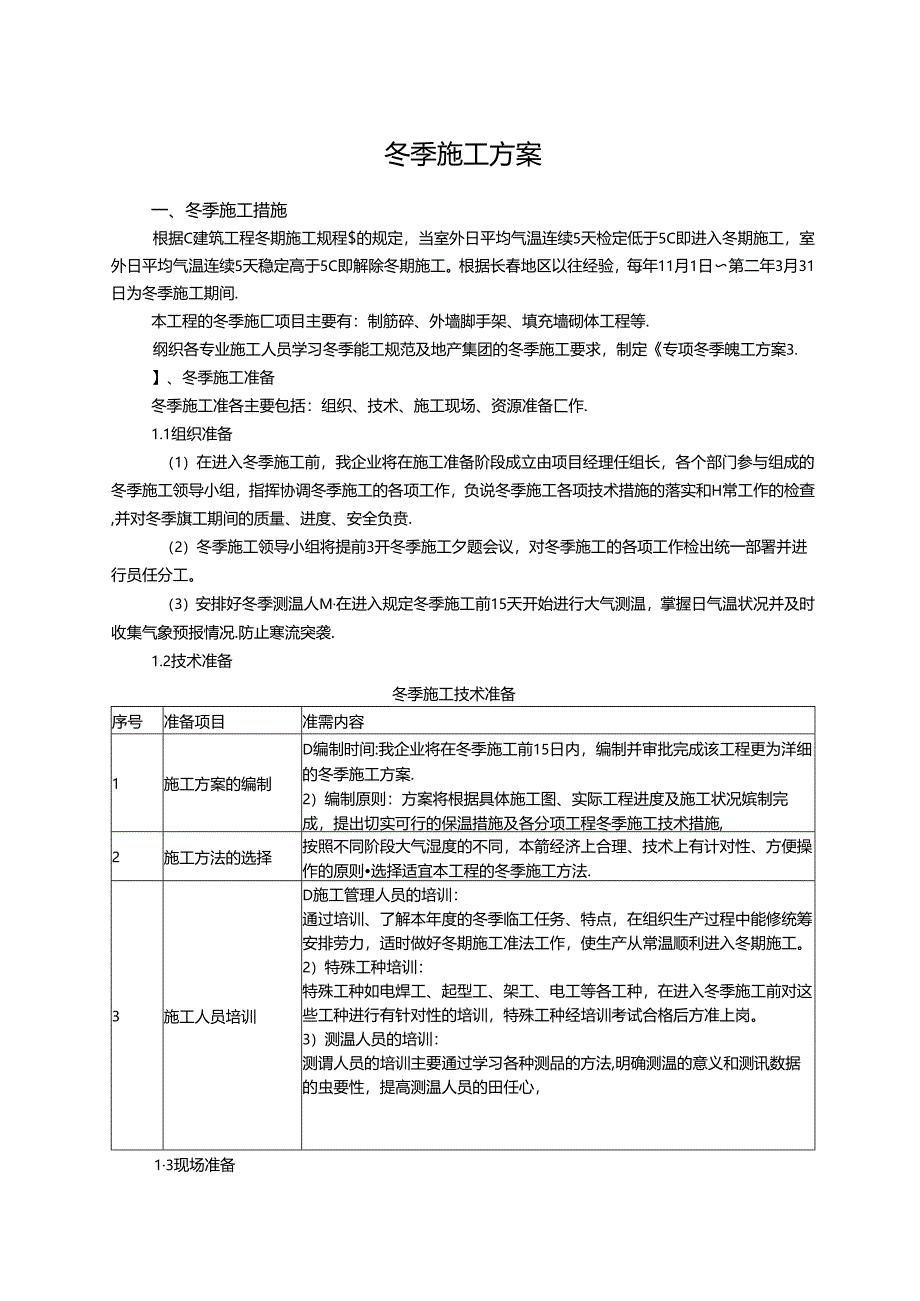

1、冬季施工方案一、冬季施工措施根据C建筑工程冬期施工规程$的规定，当室外日平均气温连续5天检定低于5C即进入冬期施工，室外日平均气温连续5天稳定高于5C即解除冬期施工。根据长春地区以往经验，每年11月1日第二年3月31日为冬季施工期间.本工程的冬季施匚项目主要有：制筋碎、外墙脚手架、填充墙砌体工程等.纲织各专业施工人员学习冬季能工规范及地产集团的冬季施工要求，制定专项冬季魄工方案3.】、冬季施工准备冬季施工准各主要包括：组织、技术、施工现场、资源准备匚作.1.1组织准备（1）在进入冬季施工前，我企业将在施工准备阶段成立由项目经理任组长，各个部门参与组成的冬季施工领导小组，指挥协调冬季施工的各项工
2、作，负说冬季施工各项技术措施的落实和H常工作的检查,并对冬季旗工期间的质量、进度、安全负贲.（2）冬季施工领导小组将提前3开冬季施工夕题会议，对冬季施工的各项工作检出统一部署并进行员任分工。（3）安排好冬季测温人M在进入规定冬季施工前15天开始进行大气测温，掌握日气温状况并及时收集气象预报情况.防止寒流突袭.1.2技术准备冬季施工技术准备序号准备项目准需内容1施工方案的编制D编制时间:我企业将在冬季施工前15日内，编制并审批完成该工程更为洋细的冬季施工方案.2）编制原则：方案将根据具体施工图、实际工程进度及施工状况嫔制完成，提出切实可行的保温措施及各分项工程冬季施工技术措施,2施工方法的选择按

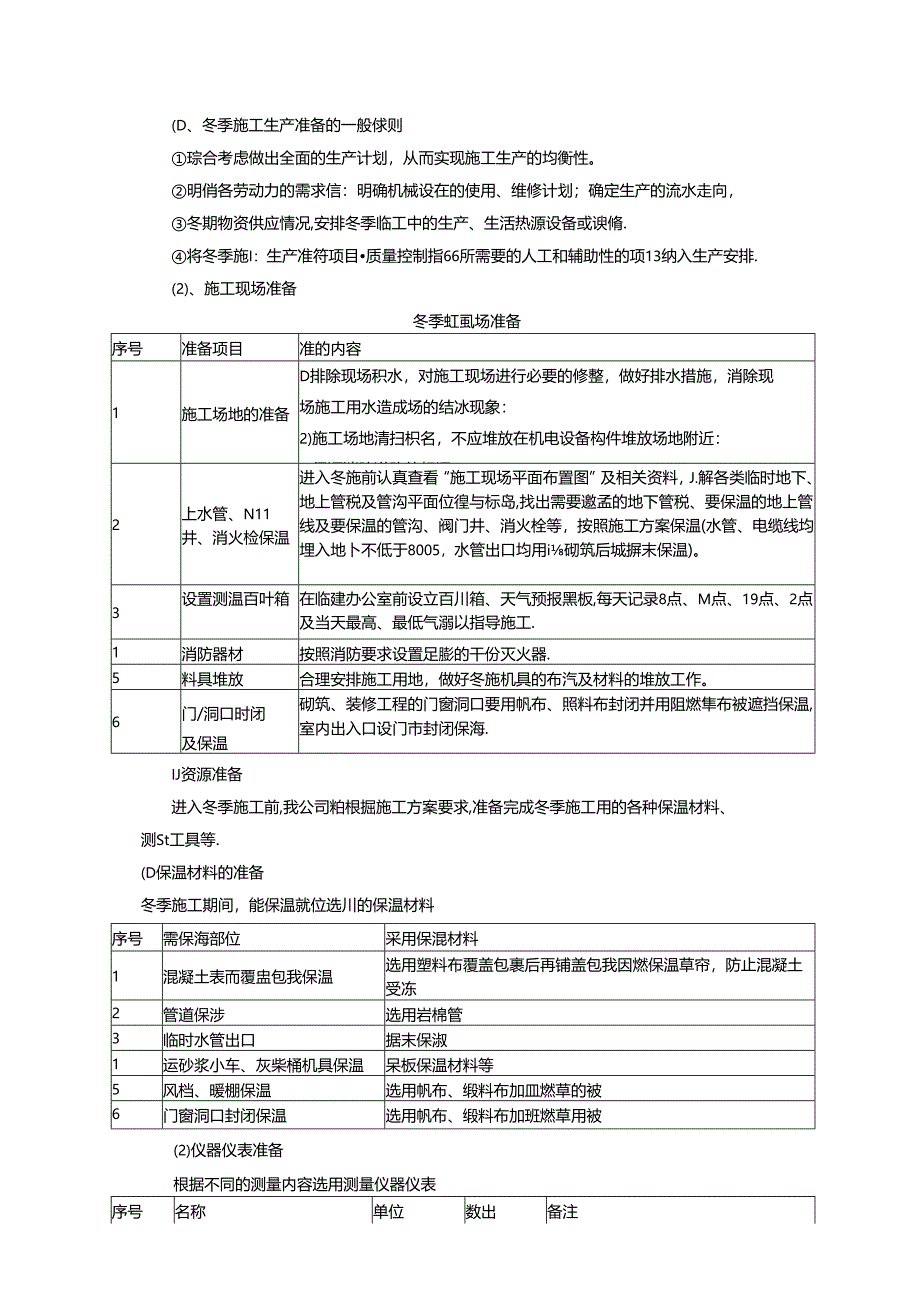

3、照不同阶段大气湿度的不同，本箭经济上合理、技术上有计对性、方便操作的原则选择适宜本工程的冬季施工方法.3施工人员培训D施工管理人员的培训：通过培训、了解本年度的冬季临工任务、特点，在组织生产过程中能修统筹安排劳力，适时做好冬期施工准法工作，使生产从常温顺利进入冬期施工。2）特殊工种培训：特殊工种如电焊工、起型工、架工、电工等各工种，在进入冬季施工前对这些工种进行有针对性的培训，特殊工种经培训考试合格后方准上岗。3）测温人员的培训：测谓人员的培训主要通过学习各种测品的方法,明确测温的意义和测讯数据的虫要性，提高测温人员的田任心，13现场准备(D、冬季施工生产准备的一般俅则琮合考虑做出全面的生产计
4、划，从而实现施工生产的均衡性。明俏各劳动力的需求信：明确机械设在的使用、维修计划；确定生产的流水走向，冬期物资供应情况,安排冬季临工中的生产、生活热源设备或谀脩.将冬季施I：生产准符项目质量控制指66所需要的人工和辅助性的项13纳入生产安排.(2)、施工现场准备冬季虹虱场准备序号准备项目准的内容1施工场地的准备D排除现场积水，对施工现场进行必要的修整，做好排水措施，消除现场施工用水造成场的结冰现象：2)施工场地清扫枳名，不应堆放在机电设备构件堆放场地附近：3)保证消防道路的畅通,2上水管、N11井、消火检保温进入冬施前认真查看“施工现场平面布置图”及相关资料，J.解各类临时地下、地上管税及管沟
5、平面位徨与标岛,找出需要邀孟的地下管税、要保温的地上管线及要保温的管沟、阀门井、消火栓等，按照施工方案保温(水管、电缆线均埋入地卜不低于8005，水管出口均用i砌筑后城摒末保温)。3设置测温百叶箱在临建办公室前设立百川箱、天气预报黑板,每天记录8点、M点、19点、2点及当天最高、最低气溺以指导施工.1消防器材按照消防要求设置足膨的干份灭火器.5料具堆放合理安排施工用地，做好冬施机具的布汽及材料的堆放工作。6门/洞口时闭及保温砌筑、装修工程的门窗洞口要用帆布、照料布封闭并用阻燃隼布被遮挡保温,室内出入口设门市封闭保海.IJ资源准备进入冬季施工前,我公司粕根掘施工方案要求,准备完成冬季施工用的各种

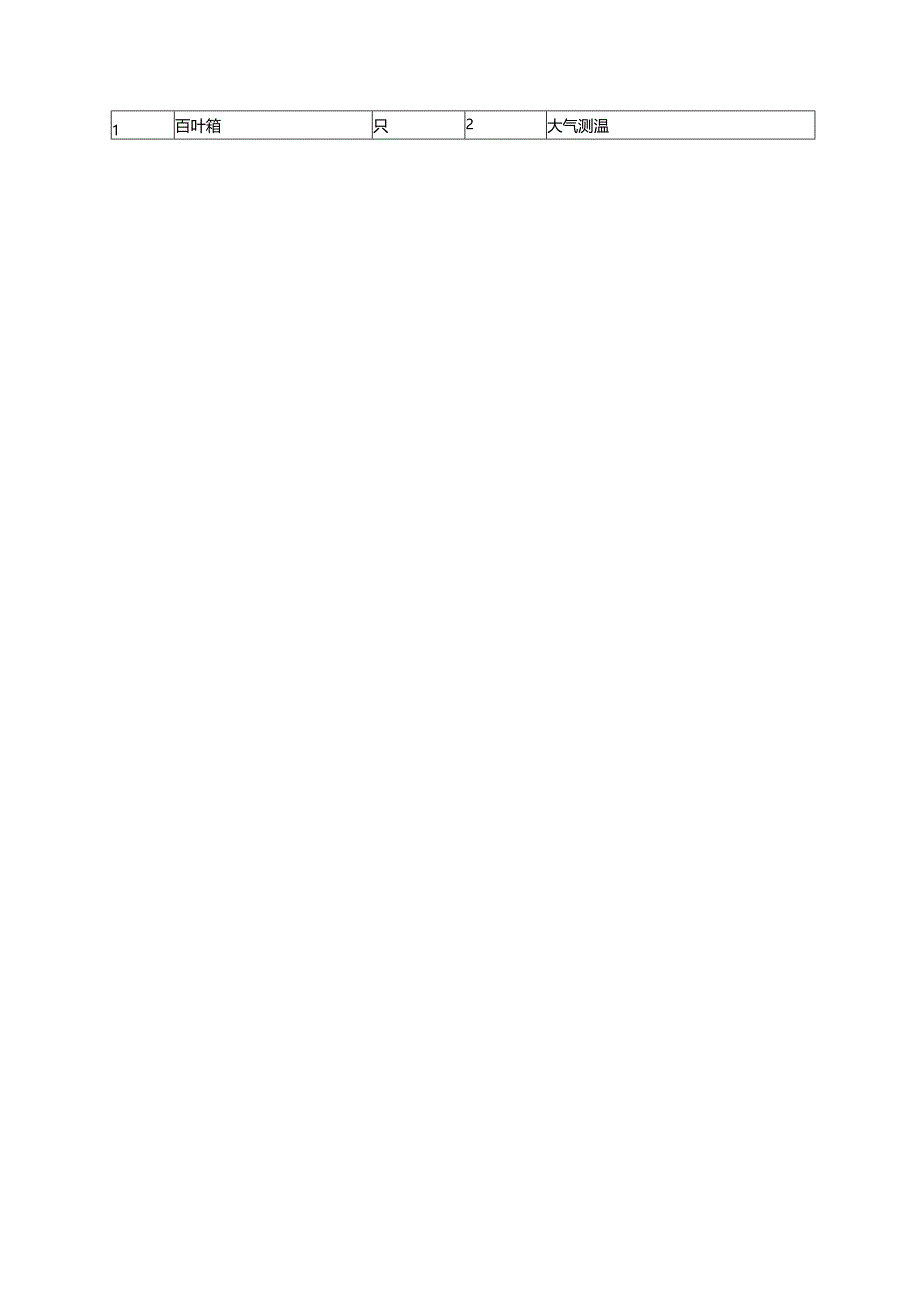

6、保温材料、测St工具等.(D保温材料的准备冬季施工期间，能保温就位选川的保温材料序号需保海部位采用保混材料1混凝土表而覆盅包我保温选用塑料布覆盖包裹后再铺盖包我因燃保温草帘，防止混凝土受冻2管道保涉选用岩棉管3临时水管出口据末保淑1运砂浆小车、灰柴桶机具保温呆板保温材料等5风档、暖棚保温选用帆布、缎料布加皿燃草的被6门窗洞口封闭保温选用帆布、缎料布加班燃草用被(2)仪器仪表准备根据不同的测量内容选用测量仪器仪表序号名称单位数出备注1百叶箱只2大气测温序号名称单位数数备注2温度计只40大气测温3干湿温度计只5室内测温（3）本工程冬季（工期间，主要*h机、具准备计划序号名称单位数最备注1电蜗炉1.
7、0t）套1必要情况下的保温棚采暖2保谓岩棉管M700临建水管3阻燃保甜草帘或野棉M25000混凝土保温、挡风1塑料布M25000凌装包襄混凝土、徵盅钢筋5空调台15办公室取暧6锯末M310水管出口保温、地热皎等7帆布M21190挡风2、冬季施工技术要点各分项工程冬季施工技术要点如下表:序号分项工程冬季施工技术要点1测盘工程冬季气温低且风多，将对施工测价精度产生影响，应及时注意天气变化，提而采取应急措施：（D仪器混度应与外界气淑趋干一致：（2）钢尺J距时应进行温差改正：（3）三级风力以上不利于仪器施工测;九2混凝土工程1）基本要求本工程采用商品混凝土，在浇筑混凝土之前与混凝土搅拌站联系确定抗冻校
8、奴别、使用部位、使用数量等，使搅拌站供应合格的适合工程使用的商品睑在日最低温度为T9C以下时，停止混凝土施工.尽杀选在白天浇筑碎，夜晚停工。在冬期腌工中,在降雪来临之前,用草垫子、塑料布将已经支好模板的粒就好,大雪过后及时清扫干净,防止枳臂落入模板内.2）混凝土的运输和浇筑混凝土批拌站应选择尽量毒近她.1：他点，以减少材料运输过程中的热破损失，同时也应正确选择运输用的容器（包括形状,大小,保温措施）.混凝土浇筑前,应清除模板和钢筋匕特别是新老混凝土交接处的冰雪及垃圾.在浇筑前,应了解商品混凝土中拣入抗冻剂的性能,并做好相应的防冻保唆措施,混凝土拌合物的出机温度不立低于10-C,入模温度不得低于
9、5C.当室外日平均气温低于-IOC时,混凝土浇筑时间要安排在每次登漉即将结束的时候，并且碎浇筑应安排在当天气温鼓高时，一般为中午，此时大气温质逐渐升高.对混凝土早期正海养护非常有利.从而保证早期有一个较好的温度环境.避免受冻.另外在此时浇筑混凝土因环境温度与混凝土出机温度筮相对来说比较小，还可减少热限报失，确保初始养护温度.分层浇筑的混凝土时，已浇筑层在未坡上一层的混凝土覆靛前,不应低于计算规定的温度也不得低于2C序号分项工程冬季施工技术要点3试件取样与留汉按规范及施工要求制作，管理，养护,送检混凝土试块.取样应符合下列规定：每拌制100盆旦不搦过K）Om3的同配合比的混凝土,取样不得少于一次
10、：每工作班摔制的同一配合比的混凝土不足100盘时,取样不得少于一次：当一次连续浇筑超过100om3时，同,配合比的碎f190m3不将少F一次：每一楼层，同一配合比的碎,取样不得少于一次：冬期脩工期间每取一次样应留三组试块.试块在浇筑现场取样制作，-组做标准抗压试块呻送往笄妒室进行标准养护：一组放置在与工程相同条件下养护（放在拐角处等最易受冻的部位）用来测定混凝土受冻前的临界强度，用做检验拆模强度；另一组用做同条件28天的强度测试，试压前，试块应放在有正温条件的房间内,解冻后再进行试压停放时间约612小时：混凝土强度质疑检查除按规定成型试件检测外，还可采取网弹等无损检测手段跟踪监测混凝土覆度，（
11、4）温度观测在冬期施工中,做好测讯工作.混凝土测盘工作提供的温度数据不仅对施工起参考作用，而且也是对冬期施工工程质出的鉴定方法，所以在冬期施工中必须设专人负设，坚持做好定时测温工作，冽温工作包括；F1.天气的最高、最低湿度，混域上出螺、入模等阶段的温度。外界气温采用自动测温仪器,每天测fit4次.混凝土的机口温度、运输过程中温度投失及浇筑温度，根据需要测试或每2h测录一次。温度计插入深度不小于IoCnU已浇混联土块体内部温度，埋设测淞装置进行温度的测量，外部混凝土每天观测最高最低温度：气溟骤降和寒潮期间，应增加易位观测次数.（5）混凝土的保温养护冬季浇筑的混凝土，由正温转入负温养护前,混凝土的
12、抗压强度不应低于设计强度的&.采用的保温材料（阻燃保温草帘、棉被、岩棉等）.应保持干燥.在模板外部必须设汽保温材料（柱、核心筒等模板外恻），做好保温后方可浇筑混凝土.钢模衣面可先挂草帘,麻袋等保温材料并扎牢,然后再浇筑混凝土.混凝十.浇筑完毕后，外充衣面及时碗曲保温.保温层搭接长度不小于30cm,保温材料不能口接典族在刚浇筑完毕的混凝土层上（如楼板等部位，要先覆盖助料薄膜,再铺用燃保温草帘、棉被等保温材料来进行保温.拆模后的混凝土也应及时摄施包安保温材料（如柱、核心筒墙体等部位.可利用拆模后留有的蝶栓孔穿入中12螺检加上按理栓孔距打眼的高层板进行加固，将保温材料紧裹在柱、核心筒混凝土去面上，）
13、,以防混凝土表面温度的臊降而产生裂缱.（6）模板的拆除在低温季节浇筑的混凝土，拆除模板遵守下列规定：模板拆除时间应根据混凝土强度及混凝土的内外温差确定，并避免在夜间或气温骤降时拆模.当预计拆模后有气温探降，推迟拆摸时间:如必须拆模.在拆模的同时采取保护措施.序号分项工程冬季施工技术要点非承1R模板拆除时,混凝土强度必须大于允许受冻的临界强度或成熟度假,承重模板拆除经计算确定.拆模时间及拆模后的保护,满足温控防裂要求，并遵守内外谓差不大于I9C或2d3d内混凝土表面温降不断过6C.现场应留设同条件养护的混凝土试块作为拆愎依据.3钢筋工程1）在负温条件下使用的钢筋，施工时应加强检验，钢筋在运输和加
14、工过程中应避免健击和破痕，防止产生物理脆断。（2）捌筋负射冷拉和冷弯Q）钢筋冷拉温度不低于-20C.预应力纲筋张拉涉度不宜低于-15V.钢筋负温冷拉方法可采用控制应力方法或控制冷拉率方法。用作预应力硬结构的预应力筋,且采用控制应力的方法；不能分炉批和热扎纲筋冷拉，不宜采用控制冷拉率的方法.在负温下采用控制冷拉率法拉钢筋时，其冷拉率的确定与常谓相同，在负温下采用控制应力方法冷拉钢筋时，控制应力及最大冷拉率.（3）纲筋负岫焊接：钢筋焊接前必须根据胞I：条件进行试焊合格后方可施焊.负温焊接时，应调整焊接工艺参数，使焊缝和热影响区缓慢冷却.钢筋在负温度环境下焊接时，可采用闪光对焊、电瓠焊及气压焊等，当支天或风力大于三级时，应采取挡风、防火措施。焊后未冷却的接头应避免曜到冰雪.搭接焊时焊缝厚度不应小于钢筋直及的0.3倍，焊维宽度应不小于钢筋直径的0.7倍。若结构的钢筋在负油条件卜施工.应及时按照规范要求对纲筋进行检脸取样和试脸.（4）钢筋机械连接接头加工：钢筋机械连接接头加工的环境低于OC时，在水溶性切削涧滑液中掺入I5C20C亚硝酸钠，不得用机油代替冽滑液城不加涧沿液就迸行翱肋、套缘1砌筑工程（D室内温度不宣低于5C,对门商洞口应进行封堵保温.有必要时采取室内取暖措施:（2）提前由预拌砂
