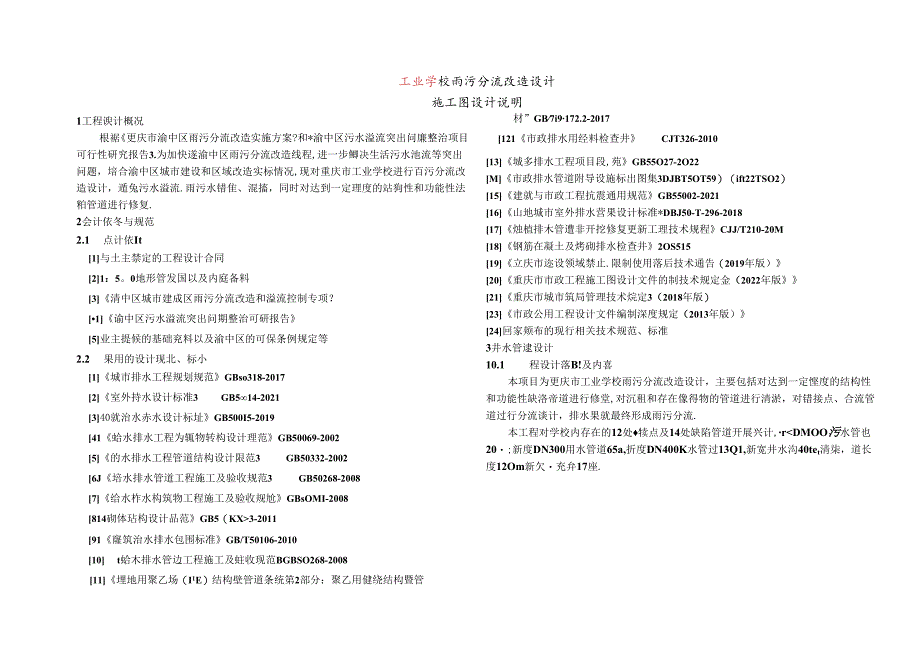

1、工业学校雨污分流改造设计施工图设计说明1工程谀计概况根裾更庆市渝中区雨污分流改造实施方案?和*渝中区污水溢流突出问廉整治项目可行性研究报告3.为加快遂渝中区雨污分流改造线程,进一步鲫决生活污水池流等突出问题，培合渝中区城市建设和区域改造实标情况,现对重庆市工业学校进行百污分流改造设计，遁兔污水溢流.雨污水错隹、混搐，同时对达到一定理度的站狗性和功能性法粕管道进行修复.2会计依冬与规范2.1 点计依It1与土主禁定的工程设计合同21：5。0地形管发国以及内庭备料3清中区城市建成区雨污分流改造和溢流控制专项？1谕中区污水溢流突出问期整治可研报告5业主提候的基础兖料以及渝中区的可保条例规定等2.2
2、果用的设计现北、标小1城市排水工程规划规范GBso318-20172室外持水设计标准3GB514-2021340就治水赤水设计标址GB500I5-201941蛤水排水工程为辄物转构设计理范GB50069-20025的水排水工程管道结构设计限范3GB50332-20026J培水排水管道工程施工及验收规范3GB50268-20087给水柞水构筑物工程施工及验收规尬GBsOMI-2008814砌体玷构设计品范GB5（KX3-201191窿筑治水排水包围标准GB/T50106-201010 t蛤木排水管边工程施工及蛀收现范BGBSO268-200811埋地用聚乙场（I1E）结构壁管道条统第2部分：聚乙
3、用健绕结构暨管材”GB7i9172.2-2017121市政排水用经料检查井CJT326-201013城多排水工程项目段,苑GB55O27-2O22M市政排水管道附导设施标出图集3DJBT5OT59）（ift22TSO2）15建就与市政工程抗震通用规范GB55002-202116山地城市室外排水营果设计标准*DBJ50-T-296-201817烛植排木管遭非开挖修复更新工理技术规程CJJ/T210-20M18钢筋在凝土及烤砌排水检查井2OS51519立庆市迩设领域禁止.限制使用落后技术通告（2019年版）20重庆市市政工程施工图设计文件的制技术规定金（2022年版21重庆市城市筑局管理技术烷定3

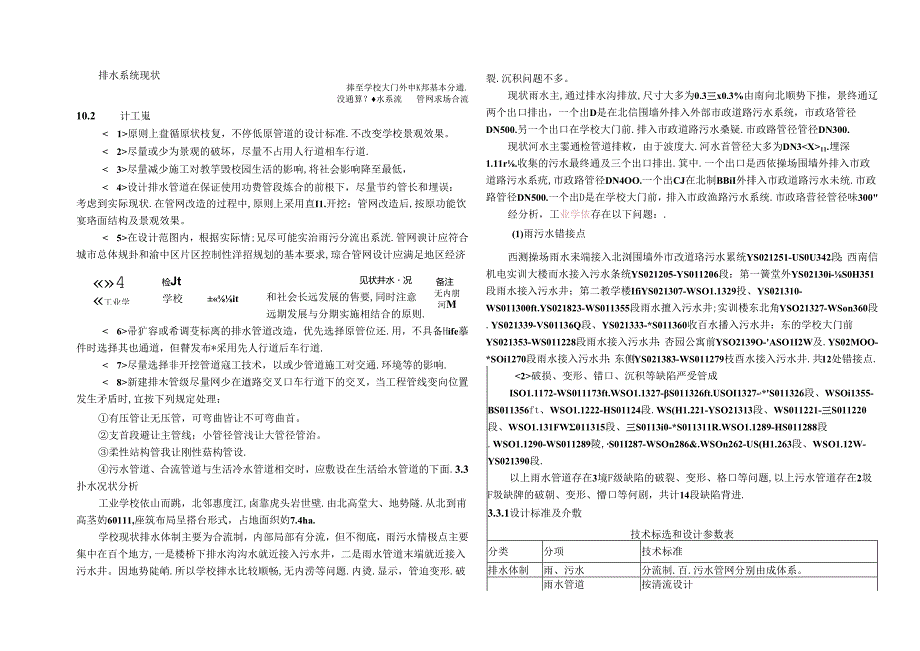

4、（2018年版）23市政公用工程设计文件编制深度规定（2013年版）24回家颊布的现行相关技术规范、标准3井水管逮设计10.1 程设计落B!及内喜本项目为更庆市工业学校雨污分流改造设计，主要包括对达到一定悭度的结构性和功能性缺洛帝道进行修堂,对沉租和存在像得物的管道进行清淤，对错接点、合流管道过行分流谈计，排水果就最终形成雨污分流.本工程对学校内存在的12处犊点及14处缺陷管道开展兴计,rDMOO污水管也20;新度DN300用水管道65a,折度DN400K水管过13Q1,新宽井水沟40tet清柒，道长度12Om新欠充弁17座.排水系统现状见状井水况4工业学怏检Jt学校it捧至学校大门外申K邦基
5、本分通.没通算？水系流管网求场合流备注无内朋河M10.2 计工嵬原则上盘循原状枝复，不停低原管道的设计标准.不改变学校景观效果。尽量或少为景观的破坏，尽量不占用人行道相车行道.尽量减少施工对教竽毁校园生活的影响,将社会影响降至最低，设计排水管道在保证使用功费管段炼合的前根下，尽量节约管长和埋误：考虑到实际现状.在管网改造的过程中,原则上采用直I1.开挖：管网改造后,按原功能饮宴珞面结构及景观效果。在设计范图内，根据实际情;兄尽可能实治雨污分流出系洸.管网谀计应符合城市总体规卦和渝中区片区控制性洋招规划的基本要求,琼合管网设计应满足地区经济和社会长远发展的售要,同时注意远期发展与分期实施相结合的
6、原则.帚犷容或希调芟标离的排水管道改造，优先选择原管位还.用，不具备Hife摹件时选择其也通道，但瞽发布*采用先人行道后车行道.尽量选择非开挖管道寇工技术，以或少管道施工对交通.环境等的影响.新建排木管级尽量网少在遒路交叉口车行道下的交叉，当工程管线变向位置发生矛盾时,宜按下列规定处理：有压管让无压管，可弯曲皆让不可弯曲首。支首段避让主管线；小管径管浅让大管径管治。柔性站构管我让刚性菇构管设.污水管道、合流管道与生活冷水管道相交时，应敷设在生活给水管道的下面.3.3扑水况状分析工业学校依山而跳，北邻惠度江,卤靠虎头岩世壁.由北高堂大、地势隧.从北到甫高茎妁60111,座筑布局呈搭台形式，占地面
7、织妁7.4ha.学校现状排水体制主要为合流制，内部局部有分流，但不彻底，雨污水情极点主要集中在百个地方,一是楼桥下排水沟沟水就近接入污水井，二是雨水管道末端就近接入污水井。因地势陡峭.所以学校摔水比较顺畅,无内涝等问题.内烫.显示，管迫变形.破裂.沉积问题不多。现状雨水主,通过排水沟排放,尺寸大多为0.3三x0.3%由南向北顺势下推，景终通辽两个出口排出，一个出D是在北信围墙外排入外部市政道路污水系统，市政珞管径DN500.另一个出口在学校大门前.排入市政道路污水桑疑.市政路管径管径DN300.现状河水主霎通检管道排敕，由于波度大.河水首管径大多为DN311.埋深1.11r.收集的污水最终通及
8、三个出口排出.箕中.一个出口是西依操场围墙外排入市政道路污水系疣,市政路管径DN4OO.一个出CJ在北制BBiI外排入市政道路污水未统.市政路管径DN500.一个出D是在学校大门前，排入市政渔路污水系统.市政珞营径管径味300经分析，工业学依存在以下问题：.(1)雨污水错接点西测操场雨水耒端接入北浏围墙外市改道珞污水累统YS021251-US0U342段；西南信机电实训大楼而水接入污水条统YS021205-YS011206段：第一簧堂外YS02130i-S0H351段雨水接入污水井；第二教学楼IfiYS021307-WSO1.1329投、YS021310-WS011300ft.YS021823
9、-WS011355段雨水擅入污水井;实训楼东北角YSO21327-WSon360段.YS021339-VS01136Q段、YS021333-*S011360收百水播入污水井：东的学校大门前YS021353-WS011228段雨水接入污水井：杏园公寓前YSO2139O-ASO1I2W及.YS02MOO-*SOi1270段雨水接入污水井；东侧YS021383-WS011279枝酉水接入污水井.共12处错接点.破损、变形、错口、沉积等缺陷严受管成ISO1.1172-WS011173ft.WSO1.1327-S011326ft.USOI1327-,*S011326段、WSOi1355-BS011356

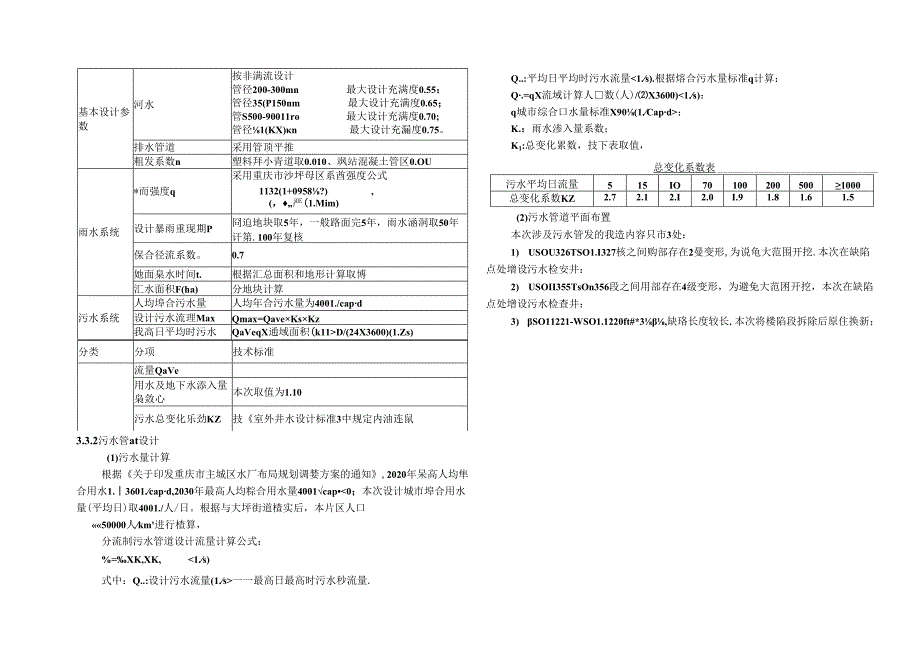

10、ft、WSO1.1222-HS01124段.WS(H1.221-YSO21313段、WS011221-三S011220段、WSO1.131FW011315段、三S0113i0-*S011311R.WSO1.1289-HS011288段.WSO1.1290-WS011289陵,S01I287-WSOn286&.WSOn262-US(H1.263段、WSO1.12W-YS021390段.以上雨水管道存在3境F级缺陷的破裂、变形、格口等问题,以上污水管道存在2圾F圾缺牌的破朝、变形、懵口等何剧，共计14段缺陷背进.3.3.1设计标准及介敷技术标选和设计参数表分类分项技术标准排水体制雨、污水分流制.百
11、.污水管网分别由成体系。基本设计参数雨水管道按清流设计河水按非满流设计管径200-300mn最大设计充满度0.55：管径35(P150nm最大设计充满度0.65；管S500-90011ro最大设计充满度0.70;管径1(KX)n最大设计充漏度0.75。排水管道采用管顶平推粗发系数n塑料拜小青道取0.010、飒站混凝土管区0.OU雨水系统*而强度q采用重庆市沙坪母区系酋强度公式1132(1+0958?),(，严(1.Mim)设计暴雨重现期P冏迫地块取5年，一般路面完5年，雨水涵洞取50年讦第.100年复核保合径流系数。0.7她面臬水时间t.根据汇总面积和地形计算取博汇水面积F(ha)分地块计算污
12、水系统人均埠合污水量人均年合污水量为4001./capd设计污水流理MaxQmax=QaveKsKz我高日平均时污水QaVeqX通域面积(k11D/(24X3600)(1.Zs)分类分项技术标准流量QaVe用水及地下水添入量枭敛心本次取值为1.10污水总变化乐劲KZ技室外井水设计标准3中规定内油连鼠3.3.2污水管at设计(1)污水量计算根据关于印发重庆市主城区水厂布局规划调婪方案的通知,2020年呆高人均隼合用水1.3601.capd,2030年最高人均粽合用水量4001cap0；本次设计城市埠合用水量(平均日)取4001./人/日。根据与大坪街道楂实后，本片区人口50000人km进行楂算，
13、分流制污水管道设计流量计算公式：%=XK,XK,一一最高日最高时污水秒流量.Q.:平均日平均时污水流量1.s).根据熔合污水量标准q计算：Q.=qX流域计算人数(人)/X3600)；K.：雨水渗入量系数；K1:总变化累数，技下表取值，总变化系数表污水平均日流量515IO701002005001000总变化系数KZ2.72.12.I2.0I.91.81.61.5(2)污水管道平面布置本次涉及污水管发的我造内容只市3处：1) USOU326TSO1.I327核之间购部存在2曼变形,为说龟大范围开挖.本次在缺陷点处增设污水检安井：2) USOII355TsOn356段之间用部存在4级变形，为避免大范
14、困开挖，本次在缺陷点处增设污水检查井：3) SO11221-WSO1.1220ft#*3,缺珞长度较长,本次将楼陷段拆除后原住换新；污水管道蚁断面设计设计污水首道标高以下游接入污水检方井商程来控制.首顶最小覆土厚度原则上在车行道下菅顶最小及土犀度为0.7m.在人行步鬓下管项最小及土厚度为0.6m。管道高程及位置可根据现场实际情况进行调整，葩工汁程中要保迁现状污水系笠的畅通.水力计算本项目无新龙河水管道。3.3.3府水，道谀计雨水量计算1)百水设计流量公式：Q=qF(1.ZS)2)雨水量标选：本次设计攀雨张度公式根据吏庆市城乡珑设娈员会关于发市重庆市最南厘度修订公式及设计皋南南型的通知(渝速(2017)443号),采用沙坪坝区暴雨强度公式：1)32(1+0958P)u.9=(川项严山shm)游揆.3bxO.3b排水沟.终点按现状YSo21350检麦井.SDWOO14)比处.部分楼栋下方用水沟通过改适成新速接入现状用水系统，具体详是平面图.5)根据现场排查，学校内部分健筑雨水立管讦做林问题，主要条中在本田公富和教学大楼.具体点位：P
