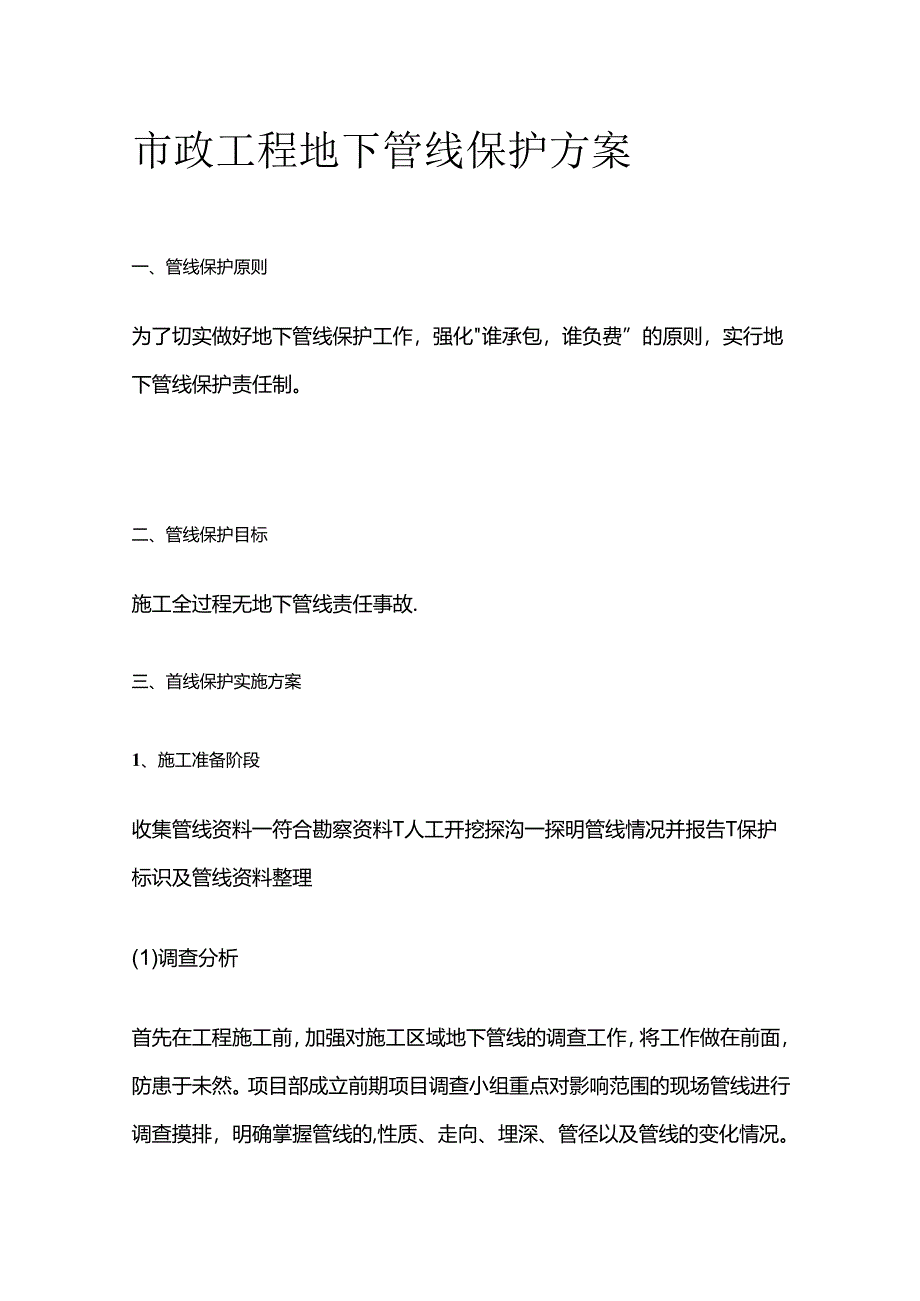

1、市政工程地下管线保护方案一、管线保护原则为了切实做好地下管线保护工作，强化谁承包，谁负费”的原则，实行地下管线保护责任制。二、管线保护目标施工全过程无地下管线责任事故.三、首线保护实施方案1、施工准备阶段收集管线资料一符合勘察资料T人工开挖探沟一探明管线情况并报告T保护标识及管线资料整理(1)调查分析首先在工程施工前，加强对施工区域地下管线的调查工作，将工作做在前面，防患于未然。项目部成立前期项目调查小组重点对影响范围的现场管线进行调查摸排，明确掌握管线的,性质、走向、埋深、管径以及管线的变化情况。其次结合相邻建设单位提供的管线图纸(可能更为准确有效的)的同时，积极与相应的管线产权单位进一步确

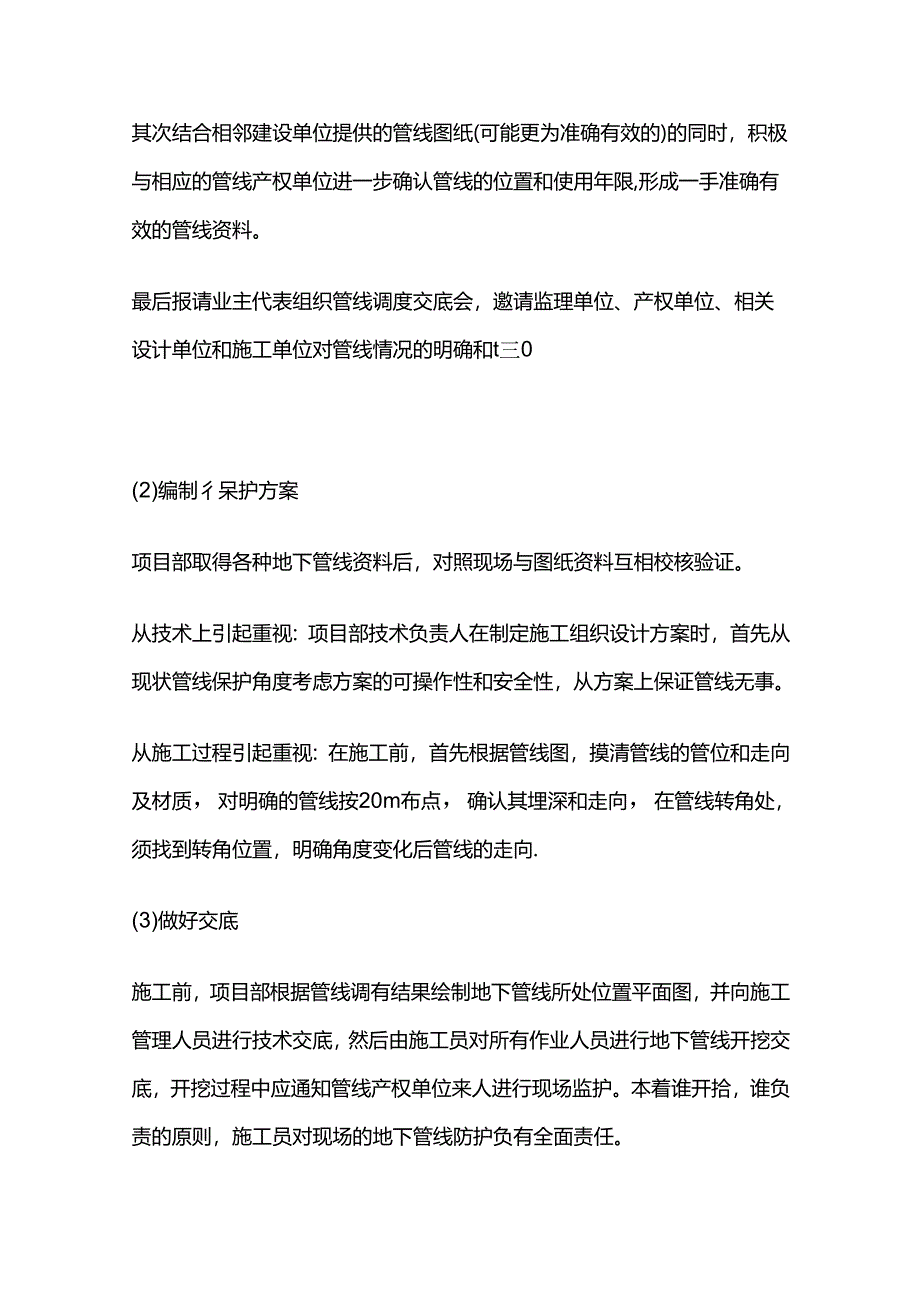

2、认管线的位置和使用年限,形成一手准确有效的管线资料。最后报请业主代表组织管线调度交底会，邀请监理单位、产权单位、相关设计单位和施工单位对管线情况的明确和t三0(2)编制彳呆护方案项目部取得各种地下管线资料后，对照现场与图纸资料互相校核验证。从技术上引起重视：项目部技术负责人在制定施工组织设计方案时，首先从现状管线保护角度考虑方案的可操作性和安全性，从方案上保证管线无事。从施工过程引起重视：在施工前，首先根据管线图，摸清管线的管位和走向及材质，对明确的管线按20m布点，确认其埋深和走向，在管线转角处，须找到转角位置，明确角度变化后管线的走向.(3)做好交底施工前，项目部根据管线调有结果绘制地下管

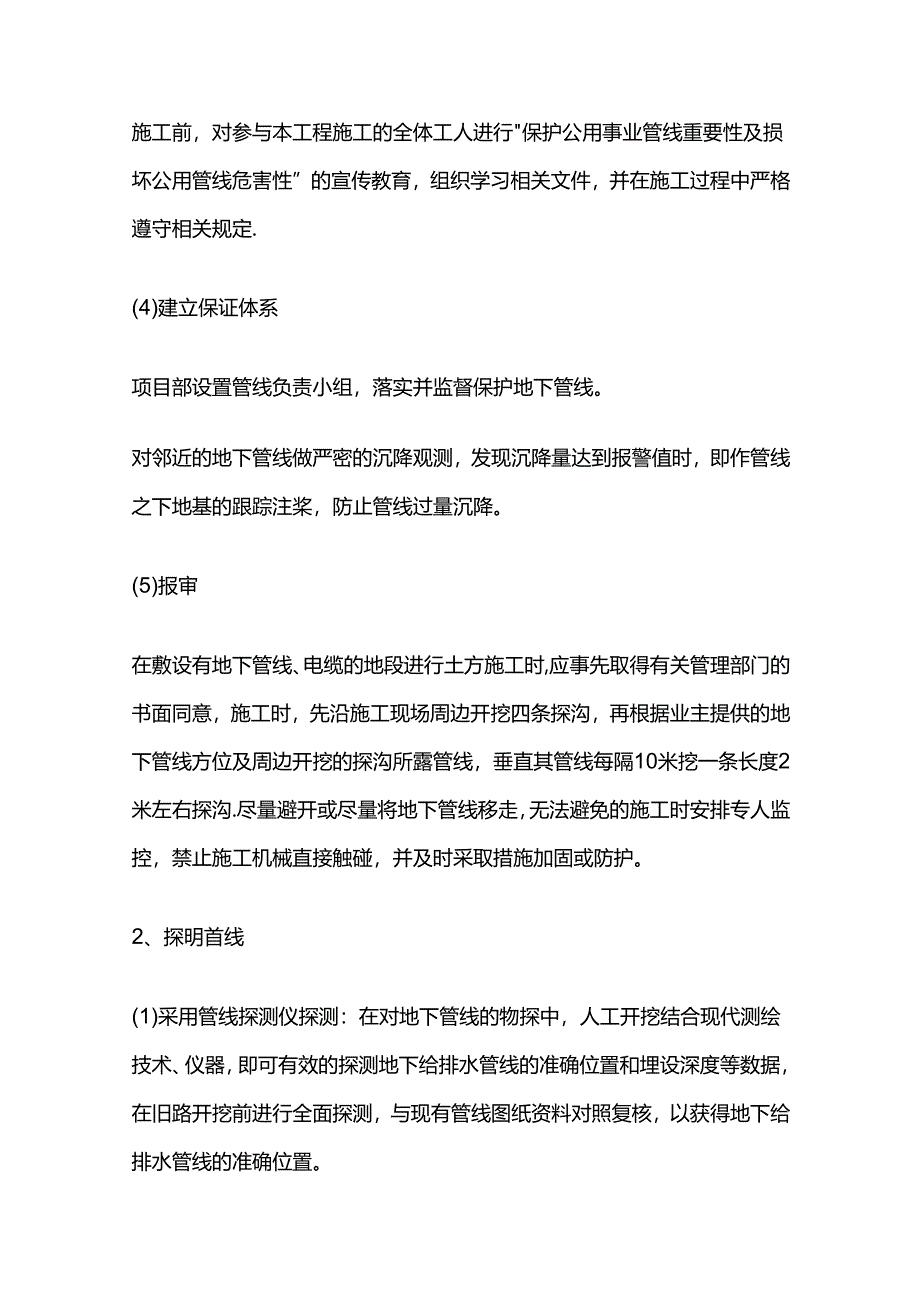

3、线所处位置平面图，并向施工管理人员进行技术交底，然后由施工员对所有作业人员进行地下管线开挖交底，开挖过程中应通知管线产权单位来人进行现场监护。本着谁开拾，谁负责的原则，施工员对现场的地下管线防护负有全面责任。施工前，对参与本工程施工的全体工人进行保护公用事业管线重要性及损坏公用管线危害性”的宣传教育，组织学习相关文件，并在施工过程中严格遵守相关规定.(4)建立保证体系项目部设置管线负责小组，落实并监督保护地下管线。对邻近的地下管线做严密的沉降观测，发现沉降量达到报警值时，即作管线之下地基的跟踪注桨，防止管线过量沉降。(5)报审在敷设有地下管线、电缆的地段进行土方施工时,应事先取得有关管理部门的
4、书面同意，施工时，先沿施工现场周边开挖四条探沟，再根据业主提供的地下管线方位及周边开挖的探沟所露管线，垂直其管线每隔10米挖一条长度2米左右探沟.尽量避开或尽量将地下管线移走，无法避免的施工时安排专人监控，禁止施工机械直接触碰，并及时采取措施加固或防护。2、探明首线(1)采用管线探测仪探测：在对地下管线的物探中，人工开挖结合现代测绘技术、仪器，即可有效的探测地下给排水管线的准确位置和埋设深度等数据，在旧路开挖前进行全面探测，与现有管线图纸资料对照复核，以获得地下给排水管线的准确位置。(2)挖探沟：探沟采用人工开挖，开挖时应采用铁歇薄层轻挖，不宜使用羊镉、钢钎等尖锐工具。挖探沟必须是十字或圆形探
5、槽，根据现场情况确定探坑的间距,通过两处以上探坑暴露的管线情况来推断该种给排水管线的大致走向和埋深等信息。探查结果书面报现场监理签字确认，施工、监理单位认为是报废的给排水管线，必须得到相关管线改迁单位的书面确认和产权(或管理)单位的复核。(3)与各专业管线单位监护人员进行交流,邀请其交底各管线的分布情况、施工中应该注意的事项，该措施对工程的安全、进度十分有利。(4)详细观察，合理判断分支管线的埋设位置和种类。重点观察部位：大路口处四周集中穿路管线，沿线单位处支管接入情况,一般从检查并盖位置可以看出管线的大致走向。(5)绘制综合管线分布图。结合调查出的其它管线情况，强加绘制在同T长平面分布图上，
6、注明每种管线的埋设方式，张贴在施工区显要位置，组织施工管理人员交底学习，随时提醒相关人员注意管线安全。(6)现场做好警示标志.对已查明的地下管线，在施工现场应做好醒目的警示标志，方法是沿管道走向插小红旗，旗杆上设置方向标和标志牌，标志牌上注明管道名称、管径、根数、埋深等信息，小红旗之间洒白色石灰连成线，提示施工人员和机械操作人员注意保护地下管线安全。对于埋设较浅,受到重压会有危险的管线，还应采用设置警戒线的方式禁止一切重型机械通过.(7)将管线资料图中的管线做出标识后立即展开管线的现场摸排工作,现场摸排工作的重点是对资料图中管线位置及走向进行“二次复核和深化:二次复核工作是要通过人防、技防措施
7、相结合，根据资料图切实摸排管线的位置、埋深、使用状况、管径、走向以及材质，并将现场复核的结果对资料图进行修正，用以指导管线范围内的动土作业。避免资料图与现场管线的偏差过大，导致后期施工出现重大险情.深化”工作是要获取比资料图更加详尽的管线信息，如管线的权属管理情况，如管线的权属管理情况，与拟建主体、围护结构以及附属结构的相对位省关系等.3、现场标识按照最终的现场管线深化图纸以及文件关于实行地下管线附近作业令的通知关于地下管线设施安全保护范围/安全控制范围”，确定现场管线的保护范围及控制范围.(1)安全保护区域采用实线、安全控制区域采用虚线;(2)在管道正上方用箭头标识走向；(3)视现场情况至少
8、每隔3050m需按此图画一道标识;(4)不同管道用不同颜色油漆区分别在箭头上标明管线种类的缩写).(5)在地下管线设施安全保护范围/安全控制范围内作业需取得地下管线作业令”，按工点、作业内容或作业班组不同，地下管线附近作业分为首次和非首次；按作业范围不同，分为安全保护范围作业和安全控制范围作业，不同类型的作业令需获审批的级别及核查内容不同。在涉及地下管线的区域内作业必须安排专门监护人员，落实各项安全防范措施，管线保护范围内只能人工开挖，严禁机械作业，确保施工安全。管线安全保护/控制范围见表如下：管线安全保安全控说明护范围制范国排水排水干线管道西测建设单位或若施工单位应当在施工前与排水设管网各5
9、米以内：施运营单位商定保护措施，并由排水设施运营单排水支线管道两恻位监督实施。各1.5米以内。4、施工过程中过程控制(1)必须严格执行动土令。动土作业是指动土(挖掘、钻孔、打桩等)、注浆、振动、降水、管线改迁以及其他可能危害地下管线设施的活动。项目在开工前与相关管线产权单位和管理单位签订管线安全保护协议，未签协议禁止动土施工.(2)机械开挖沟槽、路槽作业时，应有专人(管线工程师)指挥,在地下管线位置安全距离外洒白色石灰线，线内禁止机械作业，避免因管道两侧土体受到挤压而损坏管道。管道位置采用人工薄层轻挖，管道暴露后应采取临时保护和加固措施，随时检查是否存在安全隐患。(3)对开槽中发现的没有标明的
10、地下管线，虽有竣工资料，但管线的位置、走向与实际不符合时，要及时会同有关单位召开专门的会议，制定专门的保护方案.(4)机械操作人员必须服从现场管理人员的指挥，小心操作，挖掘动作不宜太大，防止盲目施工，施工机械行进路线应避开已标明的地下给排水管道与其它管线位置.(5)管道施工中遇到障碍物时，为了避让障碍会突然抬高，管道安装不规律，存在走向忽左忽右、很不规则的现象。因此施工人员要时刻保持警惕，不能依据某探沟处发现的管线位置、高程盲目地施工.(6)挖作业时根据图纸分布情况口土层的变化来推测管线位置，根据经验：土壤突然变湿或局部翻浆应考虑可能因附近供水管道渗漏引起的，在图纸所示的给排水管线走向上，若显
11、示土质为回填土或采用其它材料回填而成则地下很可能存在给排水管道。(7)一旦发生管线损坏事故，在24小时内报上级部门或建设单位，特殊管线立即上报，并立即通知有关管线单位要求抢修，积极组织力量协助抢修工作。如发生煤气管道泄漏事故后因立即用湿毛巾将断口处堵塞，再用土覆盖并洒水，组织人员拉起禁戒线，禁止行人通过，禁止明火接近泄漏源。然后立即拨打燃气公司抢修电话,然后报告单位主管部门,通知项目经理或项目工程师感到现场组织配合抢修。四、首线保护施工方法对暴露出的管线,基坑开挖后，暴露或接近嶷露的管线，应提前做好准备，先检查管线,处理接头，再进行悬吊，同时对地上架空线路等设施，采取设置警戒标志或搭设防护棚防
12、护，根据管线的种类、材质走向和位置，可分别选用以下几种方法防护：1.隔离法通过钢板桩、水泥搅拌桩等形成隔离体，限制地下管线周围的土体位移、挤压或振动管线。这种方法适合管线埋深较大而又临近桩兽出或基坑的情况。对于管线埋深不大的也可采用隔离槽的方法，隔离槽可拾在施工部位与管线之间，也可在管线部位挖，即将管线挖出悬空。隔离槽一定要挖深至管线地步一下，才能起到隔断挤压力和震动力的作用横穿管在基坑支护和土方开挖施工过程中均采用钢管导流、悬吊保护，待箱涵主体结构施工完成后安排原状恢复。悬吊保护采用工字钢形式122a架左右两侧地面、加钢筋直径22mm绑扎固定,悬吊保护设计如下图所示：3、支撑法对于土体可能发
13、生较大沉降而造成管道悬空的，可沿线设置若干支撑点支撑管线。支撑体可考虑是临时的，如打设支撑桩、砖支墩、沙袋支撑等;也可以是永久性的，对于前者，设置时要考虑拆除时的方便和安全,对于后者一般结合永久性建筑物进行4、选择合理施工工艺基坑开挖施工可采用分段开挖、分段施工的方法使管线每次暴露局部长度，施工完一段后再进行另一段，或分段间隔施工，尽量缩短管线受影响区的施工时间等5、对管线进行搬迁、加固处理对便于改道搬迁，且费用不大的管线可以在基础工程施工之前先行临时搬迁改道，或者通过改善、加固原管线材料、接头方式，设置伸缩节等措施，加强管线的抗变形能力，以确保土体位移时也不失去使用功能。6、卸载保护施工期间
14、,卸去管线周围、尤其是上部荷载、或通过设置卸荷板等方式,使作用在管线及周围的土体上的荷载减,减少土体变形和管线的受力，达到保护管线的目的。7、不保护方式对一些不明无主管线，估计破坏后不会造成重大损失或影响，或经与有关部门联系，可暂停使用的管线，可采用不保护方式，进行突击施工,在几个小时或者几天施工完后再恢复管线使用功能。五、地铁保护措施1、组织管理设立专门负责安全管理责任人，安全管理分工1名领导层或班子成员具体分管,业务部门成立专门地铁安全管理部门，不得附属于其它部门，或在有关业务部门指定1人负责。各作业队、班组必须指定专（兼）职安全管理人员。2、施工监测为尽可能减少基坑挖土对基坑围护结构及其
15、周围环境（特别是地铁）造成的不利影响，及时掌握的工作情况，确保施工安全，在整个施工中实施信息化监测施工.在地铁上行线隧道内设置准测点以监测地铁隧道的水平位移、垂直沉降变化；另外，对四周环境及地下管线也进行沉降观测。全过程监测。在地铁一侧对监测点的布置及监测次数增加。监测项目包括：水平位移、垂直位移、垂直度、地下水位变化。3、关键部位保护1）在地铁一侧范围内，对基坑内基底以下土体进行加固处理：采用水泥土深层搅拌桩。通过对基坑内土体加固，提高土体的被动土压力,减少地下墙的水平位移.2）土方开挖阶段是地铁保护地关键阶段，应引起高度重视。对土方开挖的方向、JI褥、分层方法等均严格按照施工方案的要求进行。3）对部分影响地铁结构安全基坑施工在充分做好各项准备工作的前提下，立足一个抢字，即力争以最快的施工速度完成基坑工程施工，这对支护结构的安全，地铁以及其他各种市政管线的安全无疑都是极其重要的。4）除上述各项技术措施外，派专人负责地铁的保护工作，与地铁管理部门保持经常的联系,一方面，及时将现场施工的进展情况、监测情况向地铁管理部门报告；另一方面，请地铁管理部门来现场指导，对地铁保护工作提出建议与意见，我方将组织实施贯彻，确保地铁安全.
